三轴、四轴、五轴：你知道具体差别和工艺特点吗？

2026-07-21

在工程制造中，焊接和机加工息息相关，这篇文章着重介绍多轴数控加工。多轴数控加工是现代制造业中的一项关键技术，通过多轴联动控制实现复杂零件的高效精密加工。

几轴加工中心指机床的轴数，代表其运动自由度。轴数越多，加工能力越强，适用于更复杂的零件加工，不同轴数的加工中心在功能、精度和应用场景上存在显著差异。

以下将从定义特点、工艺类型、应用领域、优劣势分析及发展趋势五个方面进行全面阐述。

一、多轴数控加工的定义与特点

基本定义：

多轴数控加工(多坐标联动加工)是一种基于数控技术的机械加工方法，通过同步控制四轴及以上坐标轴(含直线轴与旋转轴)的联动运动，实现对复杂零件的高效精密加工‌。通常所说的多轴数控加工是指4轴以上的数控加工，加工时能同时控制4个以上坐标轴的联动‌。五轴联动是指在一台机床上至少有五个坐标轴(三个直线坐标和两个旋转坐标)，在计算机数控(CNC)系统的控制下同时协调运动进行加工‌。

技术特点：

‌高精度加工‌：减少基准转换，提高加工精度，定位精度可达微米级‌。

‌高效率生产‌：快速去除余量，缩短生产过程链，简化生产管理‌。

‌工艺集成‌：减少工装夹具数量和占地面积，实现多工序集成‌。

‌智能控制‌：支持CAD/CAM数据无缝对接，具备RTCP刀尖跟随功能‌。

‌复杂曲面处理‌：通过多轴联动实现对复杂空间曲面的精密加工‌。

二、多轴数控加工工艺类型与方法

1. 三轴加工中心

‌基本结构‌：由X（左右）、Y（前后）、Z（上下）三个直线轴组成，工件固定不动，刀具沿三个方向移动‌。

‌优势‌：结构简单、成本低、编程容易，适合加工平面、简单曲面或几何特征明确的零件（如盘类零件）‌。

‌局限‌：一次只能加工单面，无法处理复杂立体结构‌。

2. 四轴加工中心

‌升级特点‌：在三轴基础上增加一个旋转轴（绕X轴转动的A轴或绕Y轴的B轴），实现工件旋转‌。

‌优势‌：可加工圆柱面、箱体类零件，减少装夹次数，提高效率（如圆柱体曲面钻孔）‌。

‌典型应用‌：适合需要多面加工的零件，但无法处理复杂自由曲面‌。

3. 五轴加工中心

‌核心设计‌：在三轴基础上增加两个旋转轴（常见组合：A/C轴或A/B轴），实现工件多角度旋转或刀具摆动‌。

‌技术优势‌：可一次装夹完成复杂自由曲面、异型件、斜孔等加工，精度高且减少产品损伤‌。

‌挑战‌：编程复杂、设备维护成本高，适合航天、精密模具等高附加值领域‌。

4.总结对比

类型	运动轴组成	加工能力	典型应用场景
三轴	X/Y/Z直线轴	单面简单几何	盘类、平面零件
四轴	三轴+1旋转轴（A/B）	圆柱面、多面加工	箱体、回转体零件
五轴	三轴+2旋转轴（如A/C）	任意角度复杂曲面	航空叶片、医疗植入物

三、多轴机床典型加工方法

‌联动加工‌：多个轴协同运动完成复杂轨迹加工，如五轴联动叶轮加工‌。

‌定向加工‌：固定角度完成特定面加工，减少装夹次数‌。

‌复合加工‌：结合车铣等多种工艺，如车铣复合中心‌。

‌高速加工(HSC)‌：高转速小切深，提高表面质量‌。

‌高性能加工(HPC)‌：大切深高效率去除材料‌。

四、多轴机床应用领域与典型案例

主要应用领域

‌航空航天‌：发动机叶片、涡轮盘、机身结构件等复杂曲面加工‌。

‌汽车制造‌：发动机缸体、变速器壳体、模具等批量生产‌。

‌能源电力‌：汽轮机转子、大型柴油机曲轴等重型部件‌。

‌医疗器械‌：人工关节、牙科植入体等高精度生物相容部件。

‌精密模具‌：注塑模、压铸模等复杂型腔加工‌。

五、多轴机床典型应用案例

‌航空发动机叶片加工‌：五轴联动技术实现单次装夹完成叶身型面精密铣削，轮廓精度控制在±0.01mm‌。

‌人工关节制造‌：多轴加工将表面粗糙度优化至Ra0.4μm，满足生物相容性要求‌。

‌汽车涡轮增压器叶轮‌：五轴同步切削缩短加工周期40%，避免重复定位误差‌。

‌船用螺旋桨加工‌：大型多轴机床完成整体桨叶曲面成型，替代传统手工修整‌。

‌精密光学模具‌：纳米级振动补偿技术实现亚微米级加工精度‌。

六、技术优势与局限性分析

显著优势：

‌加工质量‌：一次装夹完成多面加工，消除重复定位误差，提高尺寸一致性‌。

‌生产效率‌：减少装夹次数和辅助时间，复杂零件加工周期缩短30-40%‌。

‌复杂能力‌：完成三轴机床无法加工的底切、内腔等复杂几何形状‌。

‌表面质量‌：优化刀具接触角度，获得更好的表面光洁度，减少后处理‌。

‌成本节约‌：减少夹具投入、降低废品率，长期综合成本优势明显‌。

主要局限性：

‌设备成本‌：五轴机床价格通常是三轴的2-3倍，维护成本也较高‌。

‌技术门槛‌：需要专业的编程人员和操作者，CAM软件投入大‌。

‌加工限制‌：某些刀具无法进入的区域仍需特殊处理。

‌动态误差‌：高速运动中各轴协同精度控制难度大‌。

‌工艺验证‌：复杂程序需要多次试切验证，前期准备时间长‌。

七、技术发展趋势与创新方向

当前技术前沿：

‌AI自适应编程‌：深度学习优化刀具路径，编程时间从2周缩短至8小时‌。

‌纳米级振动补偿‌：压电陶瓷主动抑振，控制振幅在±0.8μm以内‌。

‌数字孪生系统‌：预测热变形和刀具磨损，良品率高‌。

‌AR可视化编程‌：手势识别和语音控制简化人机交互‌。

‌云边端协同‌：分布式数控系统实现远程监控和优化‌。

未来发展方向：

‌智能化升级‌：融合AI、IoT技术实现自主决策和预测性维护‌。

‌复合化加工‌：车铣磨复合、增材与减材制造结合的一体化解决方案‌。

‌绿色制造‌：能耗降低20-30%，提高材料利用率‌。

‌模块化设计‌：快速重构适应多品种小批量生产‌。

‌国产化替代‌：自主可控的高端数控系统与关键功能部件‌。

表：多轴数控机床技术发展里程碑

技术阶段	典型特征	代表技术	应用时期
初级阶段	三轴控制	直线插补	1960s-1980s
发展阶段	四轴联动	旋转轴控制	1990s-2000s
成熟阶段	五轴联动	NURBS插补	2010s至今
智能阶段	AI赋能	自适应加工	2020s以后

八、五轴数控加工技术全面解析

五轴数控加工是现代制造业中的高端精密加工技术，通过五个坐标轴的联动控制实现对复杂零件的高效精密加工。以下将从定义特点、工艺方法、应用领域、优劣势分析及发展趋势五个方面进行全面阐述。

1.五轴数控加工的定义与特点

基本定义：

五轴联动数控加工是指在一台机床上至少有五个坐标轴(三个直线坐标X/Y/Z和两个旋转坐标A/B/C)，在计算机数控(CNC)系统的控制下同时协调运动进行加工的技术^^。这种加工方式能够实现刀具在空间任意角度的定位和连续切削，特别适合复杂曲面零件的精密加工。

核心技术特点:

高精度加工‌：通过减少装夹次数和基准转换，可将定位精度控制在微米级(±0.01mm)。

‌复杂曲面处理‌：刀具可沿任意方向接近工件，实现叶轮、螺旋桨等复杂空间曲面的精密加工。

工艺集成‌：单次装夹完成多面加工，减少工装夹具数量和占地面积。

智能控制‌：具备RTCP(旋转刀具中心点)功能，自动补偿刀具长度变化。

‌高效率生产‌：快速去除余量，简化生产流程，加工周期可缩短30-40%。

2.五轴加工工艺与方法

机床结构类型:

类型	旋转轴配置	特点	适用场景
‌双转台型‌	工作台带A/C轴	工件旋转，适合小型精密零件	模具、医疗植入体

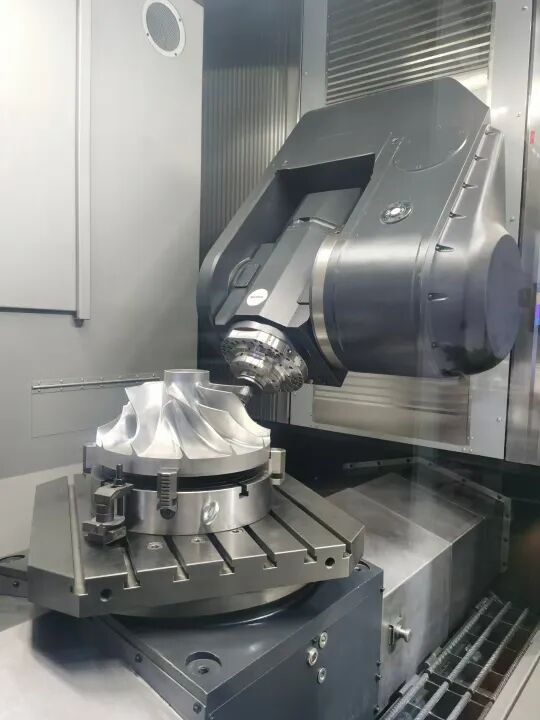

‌转台+摆头型‌	工作台A轴+主轴B轴	兼顾大小工件，灵活性高	航空航天结构件
‌双摆头型‌	主轴带B/C轴	适合大型工件，工作台固定	风电叶片、船用螺旋桨

典型加工方法

‌联动加工‌：五轴同步运动完成复杂轨迹，如叶轮叶片的全型面加工。

‌定向加工‌：固定角度完成特定面加工，如航空结构件的斜孔加工。

‌复合加工‌：结合铣削与车削工艺，如车铣复合中心加工回转体零件。

摆线加工‌：刀具沿摆线路径运动，延长刀具寿命，提高材料去除率。

点铣加工‌：刀具定点接触工件，实现高表面质量(可达Ra0.4μm)。

3.应用领域与典型案例

主要应用领域:

‌航空航天‌：发动机叶片、机翼结构件、航空接头等复杂零件加工。

能源装备‌：汽轮机叶片、大型柴油机曲轴、风电叶片等重型部件。

‌医疗器械‌：人工关节、牙科种植体等高精度生物相容性部件。

‌汽车制造‌：涡轮增压器叶轮、复杂模具等批量生产部件。

船舶制造‌：大型螺旋桨、推进器等复杂曲面部件。

典型加工案例:

‌航空发动机叶片‌：采用五轴联动加工，单次装夹完成叶身型面精密铣削，轮廓精度控制在±0.01mm，表面粗糙度Ra0.8μm。

人工髋关节‌：五轴加工实现复杂解剖曲面，表面粗糙度优化至Ra0.4μm，满足生物相容性要求。

汽车涡轮叶轮‌：五轴同步切削使加工周期缩短40%，避免重复定位导致的动平衡问题。

‌船用螺旋桨‌：大型五轴机床完成整体桨叶曲面成型，替代传统手工修整，效率提升5倍。

‌精密光学模具‌：结合纳米级振动补偿技术，实现亚微米级加工精度。

4.技术优势与局限性

显著技术优势:

加工质量‌：一次装夹完成多面加工，消除重复定位误差，提高尺寸一致性。

‌工艺能力‌：可完成三轴机床无法加工的底切、内腔等复杂几何形状。

‌表面质量‌：优化刀具接触角度，获得更好的表面光洁度，减少后续抛光工序。

生产效率‌：复杂零件加工周期可缩短30-40%，辅助时间减少60%。

‌成本效益‌：长期可减少夹具投入、降低废品率，综合成本优势明显。

主要技术挑战:

设备成本‌：五轴机床价格通常是三轴的2-3倍，维护成本也较高。

‌技术门槛‌：需要专业的编程人员和操作者，CAM软件投入大。

动态误差‌：高速运动中各轴协同精度控制难度大，需补偿热变形和机械误差。

工艺验证‌：复杂程序需要多次试切验证，前期准备时间长。

刀具限制‌：某些深腔区域仍受刀具长度和直径限制。

5.技术发展趋势

当前技术前沿:

智能编程系统‌：AI算法自动优化刀具路径，编程时间从2周缩短至8小时。

主动振动控制‌：压电陶瓷抑振技术将振幅控制在±0.8μm以内。

数字孪生应用‌：虚拟调试预测热变形和刀具磨损，良品率高。

混合制造技术‌：结合增材制造(3D打印)与五轴减材加工的一体化解决方案。

云端数控系统‌：分布式控制实现远程监控和工艺优化。

未来发展方向:

更高精度‌：纳米级加工精度控制技术，满足光学和半导体领域需求。

‌更智能化‌：融合AI、IoT技术实现自主决策和预测性维护。

绿色制造‌：能耗降低20-30%，切削液使用量减少50%。

模块化设计‌：快速重构适应多品种小批量柔性生产。

‌国产化突破‌：自主可控的高端数控系统与关键功能部件研发。

五轴数控加工技术正朝着更高精度、更高效率和更智能化的方向发展，已成为航空航天、能源装备、医疗器械等高端制造领域的核心加工手段。随着"中国制造2025"战略推进，该技术将在我国制造业转型升级中发挥越来越重要的作用。

九、国际国内知名品牌五轴机床

（一）国际品牌

1. 德马吉森精机(DMG MORI)

‌市场地位‌：由德国德马吉与日本森精机合并而成，数控机床品牌。

技术特点‌：高精度复合加工解决方案，广泛应用于航空航天领域。

‌售后服务‌：全球服务网络，24小时技术支持‌。

2. 马扎克(Mazak)

产品优势‌：始于1919年的日本品牌，提供全面的五轴加工解决方案。

典型应用‌：汽车发动机缸体、变速器壳体等批量生产部件。

市场表现‌：2025年全球数控机床行业知名品牌‌。

3. 米克朗HSM 600U

‌技术参数‌：

工作台面积：320×320mm
行程：X800/Y600/Z500mm
主轴转速：42000r/min
定位精度：0.0001mm(全闭环)

‌应用领域‌：模具加工、叶片叶轮等精密零件‌。

‌价格区间‌：约800-1200万元(2025年市场估价)‌。

（二）、国内品牌五轴机床推荐

1. 科德数控KMC400系列

KMC400S

‌技术参数‌：

行程：450×460×350mm
A轴行程：-130°~+130°
移动速度：50m/min

‌特点‌：立式结构，适合中小型精密零件加工‌。

KMC400U

‌技术参数‌：

A轴摆动角度：±110°
C轴回转范围：±360°
主轴转速：18000r/min(HSK-A63)。

‌优势‌：卧式设计，适合重型切削和大尺寸工件‌。

2. 格力高速双五轴龙门加工中心

‌创新技术‌：

双主轴协同加工，效率提升233%。
AI工艺优化，表面粗糙度达Ra0.8μm。
快移速度120m/min，加速度1.1G。

‌应用案例‌：

新能源汽车大型一体化压铸件加工。

比亚迪、蔚来等车企规模化应用‌。

‌市场评价‌：价格仅为进口设备40%，获2025日内瓦发明展金奖‌。

3. 北京精雕五轴高速加工中心

‌技术亮点‌：

实现"0.1μm进给、1μm切削、nm级表面粗糙度"。
2024年五轴机床出货量国内第*。

‌代表型号‌：

JDMGB300精雕五轴高速加工中心。

JDMR800精密型五轴机‌。

（三）五轴机床发展趋势和选购建议

1. 技术发展趋势

‌智能化‌：AI编程优化刀具路径，编程时间缩短至8小时。
‌复合化‌：车铣复合与3D打印混合技术。

‌绿色制造‌：能耗降低20-30%，切削液使用量减少50%‌。

2. 选购建议

‌应用领域‌	‌推荐类型‌	‌代表型号‌	‌关键考量‌
‌航空航天‌	高精度五轴	Mikron HSM 600U	动态精度、热稳定性
‌汽车制造‌	大型龙门五轴	格力双五轴	加工效率、批量稳定性
‌精密模具‌	立式五轴	科德KMC400S	表面质量、细节处理
‌医疗器械‌	小型五轴	北京精雕系列	生物相容性表面处理

3. 售后服务对比

‌品牌‌	‌响应时间‌	‌保修政策‌	‌特色服务‌
国际品牌	24-48小时	1-3年	全球联保、原厂工程师
科德数控	24小时内	1年	季度预防性检修
格力	4小时响应	1年	AI远程诊断
北京精雕	7个工作日内	1年	免费软件升级‌
