机械设计中的拓扑优化与结构分析

2025-02-15

近年来，随着科技的不断发展，机械设计领域也取得了长足的进步。其中，拓扑优化与结构分析成为了机械设计中的重要环节。本文将从拓扑优化和结构分析两个方面，探讨它们在机械设计中的应用和意义。

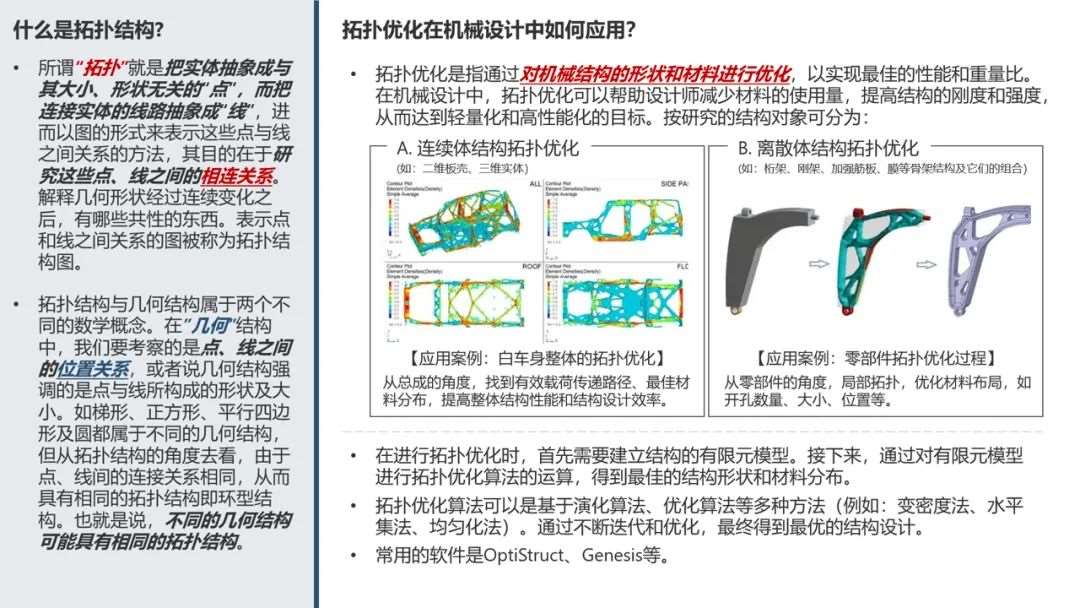

一、拓扑优化

拓扑优化是指通过对机械结构的形状和材料进行优化，以实现*佳的性能和重量比。在机械设计中，拓扑优化可以帮助设计师减少材料的使用量，提高结构的刚度和强度，从而达到轻量化和高性能化的目标。

在进行拓扑优化时，首先需要建立结构的有限元模型。有限元模型是通过将结构离散化为若干个小单元，然后对每个小单元进行力学分析，最终得到整体结构的力学性能。通过有限元模型，可以对结构进行应力、位移等力学参数的计算和分析。

接下来，通过对有限元模型进行拓扑优化算法的运算，得到*佳的结构形状和材料分布。拓扑优化算法可以是基于演化算法、优化算法等多种方法。通过不断迭代和优化，最终得到*优的结构设计。

拓扑优化在机械设计中的应用非常广泛。例如，在航空航天领域，拓扑优化可以帮助设计师减少飞机的重量，提高其载荷能力和飞行性能；在汽车工业中，拓扑优化可以减少汽车的燃料消耗，提高其燃油经济性和安全性能；在机械制造领域，拓扑优化可以帮助设计师减少机械零件的重量和材料成本，提高其使用寿命和可靠性。

二、结构分析

结构分析是指对机械结构进行力学分析，以评估其强度、刚度和稳定性等性能。在机械设计中，结构分析可以帮助设计师确定结构的合理性，预测结构在工作过程中的受力情况，从而指导设计和改进。

结构分析的基本原理是通过对结构施加一定的载荷，计算结构的应力、位移和变形等力学参数。常用的结构分析方法包括静力分析、动力分析和热力分析等。

静力分析是最常用的结构分析方法之一。它通过对结构施加静力载荷，计算结构在静力平衡下的应力和变形。静力分析可以帮助设计师评估结构的强度和刚度，确定结构的安全性和可靠性。

动力分析是对结构进行动力载荷下的分析。它可以帮助设计师预测结构在振动、冲击和脉动等动力载荷下的响应和稳定性。动力分析在汽车工业、航空航天领域等对结构振动和噪声要求较高的领域有着广泛的应用。

热力分析是对结构进行温度载荷下的分析。它可以帮助设计师评估结构在高温、低温和热膨胀等热载荷下的应力和变形，从而指导结构的设计和材料的选择。

结构分析在机械设计中具有重要的意义。它可以帮助设计师评估结构的合理性和可行性，指导设计和改进，提高结构的性能和可靠性。

总结起来，拓扑优化和结构分析是机械设计中不可或缺的环节。拓扑优化可以帮助设计师实现轻量化和高性能化的目标，降低成本，提高效率；而结构分析可以帮助设计师评估结构的合理性和可行性，指导设计和改进，提高结构的性能和可靠性。随着科技的不断进步，拓扑优化和结构分析在机械设计中的应用将会越来越广泛，为机械工程师提供更多的设计和改进思路。
