加工中心常用对刀方式

2026-07-07
加工中心的对刀是数控加工中最为关键和基础的操作之一,其精度直接决定了工件的加工质量。下面为您详细讲解加工中心的对刀技巧,包括原理、方法、步骤以及高级技巧和注意事项。

一、对刀的核心目的

在数控机床的坐标系中,让CNC系统准确地知道工件在机床中的位置,从而将加工程序中的坐标指令(X, Y, Z)与真实的物理位置对应起来。

主要涉及两个坐标系:

  1. 机床坐标系 (Machine Coordinate System)以机床原点为基准的固定坐标系,是机床的基准。

  2. 工件坐标系 (Workpiece Coordinate System, G54-G59等)以工件上的某个点(通常是工件角或圆心)为原点的坐标系,编程基于此坐标系。

对刀的本质就是测量出工件坐标系原点在机床坐标系中的坐标值,并将其输入到CNC系统的相应寄存器(如G54、G55等)中。



二、对刀工具

  1. 寻边器 (Edge Finder)用于确定X、Y轴原点。

  2. 机械偏心式*常用,通过偏心摆动到突然同心来确定接触点。精度通常为0.005mm。

    光电式通过灯光亮灭提示接触,更直观。

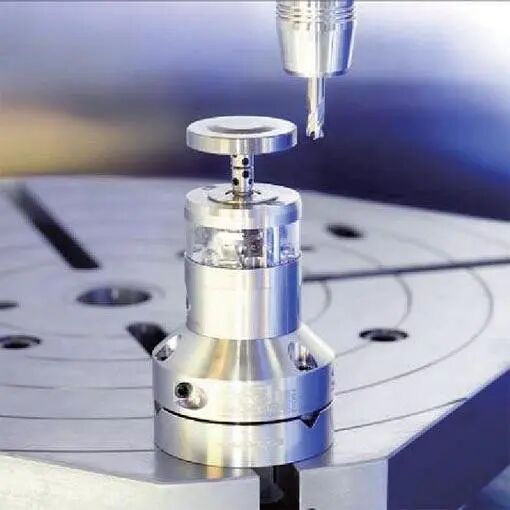

  3. Z轴设定器 (Z-axis Setter)用于确定Z轴原点。

  4. 对刀仪 (Pre-setter)高度固定(如50.00mm或100.00mm),刀具轻触至其顶部指示灯亮起或指针指零。

    对刀块标准高度的块规,配合塞尺使用。

  5. 塞尺 (Feeler Gauge)用于避免刀具与工件或对刀仪直接碰撞,提高安全性。

  6. 基准刀在“相对对刀法”中,第*把精确定位Z轴的刀具。

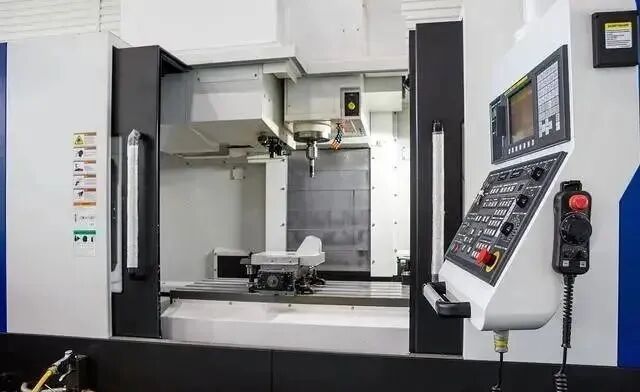

三、对刀步骤详解 (以立式加工中心为例)

X、Y轴对刀(以工件角点为原点)

  1. 装夹工件将工件牢固地装夹在工作台上。

  2. 安装寻边器将寻边器夹持在刀柄上,并装入主轴。

  3. 手动模式启动主轴通常设置转速S500左右。

  4. 移动寻边器靠近工件X向一侧

  5. 在手动(JOG)或手轮(MPG)模式下,移动寻边器靠近工件X方向的一侧。

    当寻边器的偏心部分逐渐与工件接触后,它会从偏心摆动变为突然同心(或剧烈摆动后静止)。

  6. 微调并记录

  7. 此时,在机床的相对坐标(REL)中,将X坐标清零

  8. 移动寻边器到X向另一侧抬起Z轴,移动到工件的另一侧,重复步骤4。

  9. 假设工件长度为L,此时相对坐标显示值为X2(即寻边器从一侧到另一侧移动的距离)。

  10. 计算原点

  11. 工件坐标系原点X的机床坐标值 = 当前机床坐标X值 - (X2 / 2) - (寻边器半径)。

    更简单的方法:移动到X2/2的位置,此时主轴中心就在工件X方向的中心线上。直接将当前机床X坐标值减去(或加上,取决于方向)寻边器半径(常用4mm或5mm),输入到G54的X中。

  12. Y方向重复完全重复X方向的步骤,确定Y方向的中心。

  13. 输入坐标系将计算得到的X、Y机床坐标值输入到系统的工作坐标系偏移页面(如G54)的X和Y中。

提示:对于圆形工件,通常找圆心作为原点。方法是寻边器接触工件圆周三点,利用系统的“分中”功能自动计算圆心坐标。

Z轴对刀(两种常用方法)

方法一:对刀仪对刀(法,推荐)

  1. 将对刀仪放在工件上表面确保放置平稳、洁净。

  2. 装夹刀具将需要对的刀具装入主轴。

  3. 手动移动刀具在手动模式下,移动刀具靠近对刀仪上表面。

  4. 微调接触使用手轮微调,慢慢下降Z轴,直到对刀仪的指示灯亮起(或指针指到零位)。

  5. 记录Z值

  6. 此时,查看当前机床坐标系下的Z坐标值,假设为Z_machine。

    工件坐标系Z原点(通常为工件上表面)的机床坐标值 = Z_machine - 对刀仪标准高度(如50.00mm)。

  7. 输入坐标系将这个计算得到的值输入到G54的Z中。


方法二:试切对刀(相对法)

  1. 选择基准刀选择一把刀作为Z轴基准(通常是第*把粗加工刀或精铣刀)。

  2. 试切手动移动刀具,在工件上表面轻微切削(听到切削声或看到切痕)。

  3. 设置Z零在工件坐标系的偏移页面(如G54),将当前Z坐标设为0

  4. 换后续刀具换上后续刀具,同样轻微触碰工件上表面。

  5. 记录差值此时屏幕上显示的Z坐标值(通常是负值),就是该刀具与基准刀的长度差值。

  6. 输入刀补将这个差值(带符号)输入到刀具长度补偿寄存器(H)中对应的号码里。


四、高级技巧与注意事项

  1. “分中”与“单边靠”的选择

  2. 分中:用于工件原点在工件中心的情况,能消除工件尺寸误差对原点位置的影响。

    单边靠:用于工件原点在工件角点的情况,编程和计算更简单。

  3. 刀具长度补偿的灵活运用

  4. 强烈建议使用刀具长度补偿(H代码)。将对刀得到的长度差值输入到刀补中,而不是直接修改G54的Z值。这样换刀和调试程序更加灵活安全。

  5. 塞尺的使用技巧

  6. 当使用塞尺(如0.1mm)时,刀具轻触到塞尺,抽动塞尺感觉有阻力但能顺利抽出时,记录当前Z坐标。

    最终Z值 = 当前Z坐标 - 塞尺厚度(0.1mm)。切记要减去塞尺厚度!

  7. 热伸长的影响

  8. 机床和刀具在长时间运行后会发热伸长,导致Z轴原点变化。对于高精度加工,可在开机后预热机床,或在进行精加工前重新对关键刀具的Z轴。

  9. 安全第*

  10. 对刀时主轴转速不宜过高。

    在靠近工件时,务必切换到手轮模式,并选择较小的倍率(x1, x10),防止因误操作导致碰撞。

    X、Y方向移动时,先抬Z轴再移动,避免寻边器或刀具撞到工件。

  11. 验证对刀结果

  12. 在对刀完成后,不要立即开始自动加工。可以先在MDI模式下输入G54 G90 G00 X0 Y0;,然后循环启动,看刀具是否准确移动到工件原点上方。再输入Z0;,看刀尖是否刚好在工件上表面(或离表面一个安全高度)。务必确认安全后再运行程序!


掌握对刀技巧需要理论理解和大量的实践练习。开始时慢一点、细心一点,养成良好的对刀习惯,是成为一名优秀数控操作工程师的基石。
