加工中心编程从入门到精通

在机加工行业，加工中心编程是核心技能 —— 程式写得好，效率高、报废少、工资高；程式写不好，满屏报错、工件报废、机床撞刀，天天被老板和师傅骂。

今天这篇，把编程步骤、加工路线、程序格式、代码详解、机床参数匹配一次性讲透，看完就能用在车间实操里！

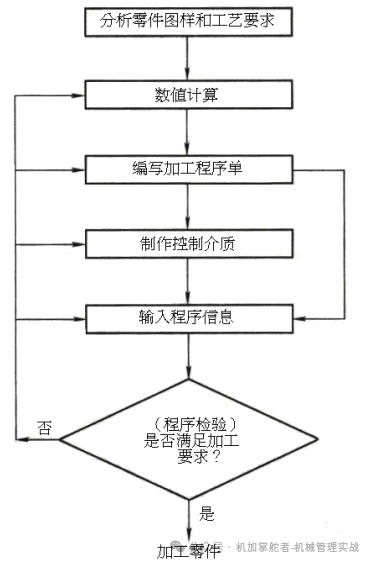

一、数控编程 5 步走，少一步都容易出问题

很多新手一上来就写代码，结果越写越乱。标准流程必须按这个来：

1. 图样与工艺分析（*关键，决定成败）

• 选机床：看零件大小、精度，匹配 BT40/BT50 等机型
• 选夹具：虎钳、卡盘、治具，确定装夹方式
• 选刀具：刀径、刀长、刀数，对照刀具清单
• 定路线：对刀点、起刀点、走刀路径、收刀点
• 定参数：转速 S、进给 F、切深 Ap，粗精分开

2. 数值计算

算轮廓坐标、刀具中心轨迹，拿到所有 XY Z 坐标，这是程序的 “骨架”。根据零件图样几何尺寸，计算零件轮廓数据，或根据零件图样和走刀路线，计算刀具中心（或刀尖）运行轨迹数据。数值计算的最终目的是为了获得编程所需要的所有相关位置坐标数据。

3. 编写程序单

按系统格式写代码，G 代码 + M 代码 + 坐标 + 参数，逻辑清晰。在完成上述两个步骤之后，即可根据已确定的加工方案及数值计算获得的数据，按照数控系统要求的程序格式和代码格式编写加工程序等。

4. 程序输入

面板 EDIT 录入，或电脑传输到系统程序单完成以后，编程者或机床操作者可以通过数控车床的操作面板，在EDIT方式下直接将程序信息键入数控系统程序存储器中；也可以把程序单的程序存放在计算机或其他介质上，再根据需要传输到数控系统中。

5. 程序检验

模拟→空跑→试切→修正，反复循环，直到完美。

编制好的程序，在正式用于生产加工前，必须进行程序运行检查，有时还需做零件试加工检查。根据检查结果，对程序进行修改和调整检查 修改 再检查 再修改……这往往要经过多次反复，直到获得完全满足加工要求的程序为止。

老师傅忠告：宁可多查 10 遍，不抢快 1 分钟，报废一件，半天白干！

二、加工路线怎么定？有四条铁律，少留刀痕、提高精度

进给路线 = 刀具全程轨迹，直接影响光洁度、精度、效率。

1. 点位加工（钻孔 / 镗孔）

尽量缩短空行程，少走冤枉路，提升效率。

2. 精加工轮廓

最后一刀连续加工，保证表面粗糙度，不接刀、不光洁。

3. 进退刀禁忌

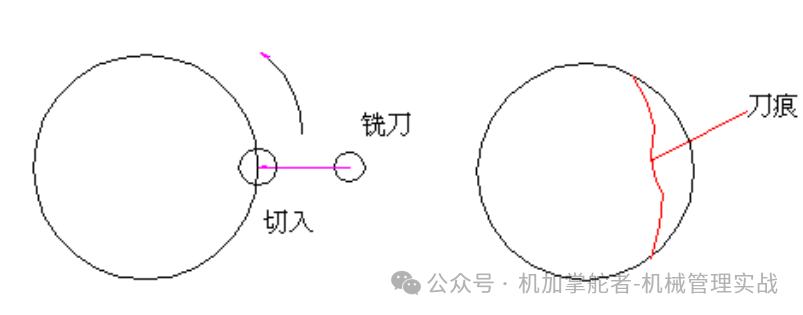

❌ 禁止：轮廓处停刀、垂直切入切出 → 必留刀痕、刮伤工件✅ 推荐：

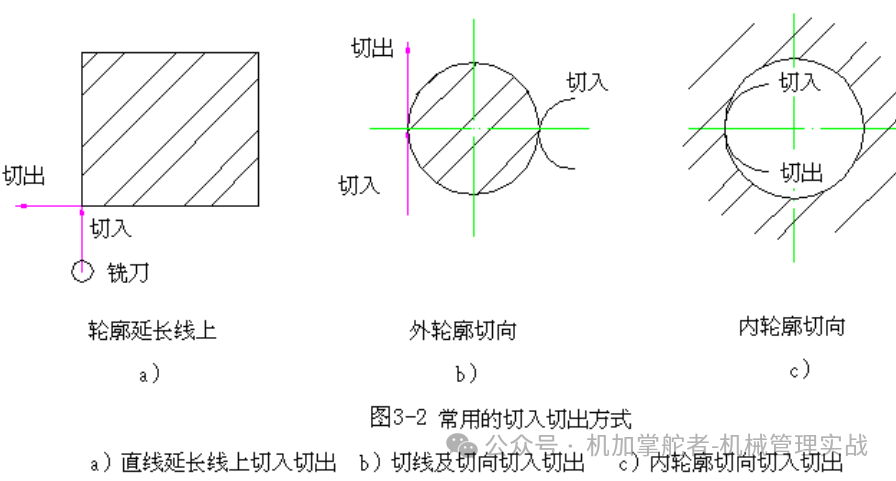

• 外轮廓：延长线切入 / 切向切入
• 内轮廓：切向圆弧切入像图 3-2 那样走刀，工件像镜面一样干净！
•

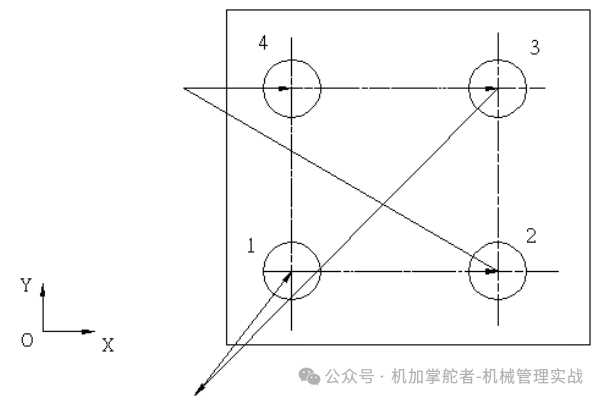

4. 高精度孔加工

孔位要求高时，加工路线与定位方向一致，避免反向间隙误差。比如 4 个孔：1→2→4→3，比 1→2→3→4 更稳、更准。

三、程序格式拆解：一行行教你看懂 CNC 代码

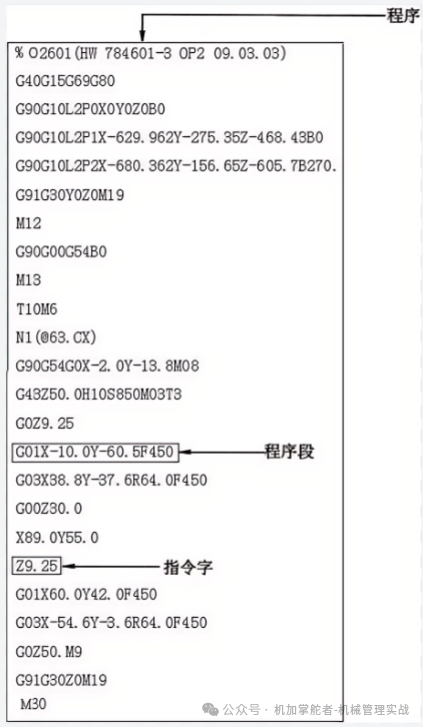

加工中心程序 = 开始符 + 程序名 + 程序主体 + 结束指令

1. 基础结构

• 起始符：% 或 O + 程序号（如 O4601）
• 程序段：N + 数字 + 指令字（G/M/X/Y/Z/F/S…）
• 结束符：M30 程序结束并返回开头

一个零件程序必须包括起始符和结束符。

一个零件程序是按程序段的输入顺序执行的，而不是按程序段号的顺序执行的，但书写程序时建议按升序书写程序段号。

程序起始符：%（或O）符，%（或O）后跟程序号，程序起始符通常有：%；O；P；L等。

每个程序段结束用分隔符表示，如分号。程序结束为M02或M30。

注释符：括号（）內或分号（;）、/等后的內容为注释文字。

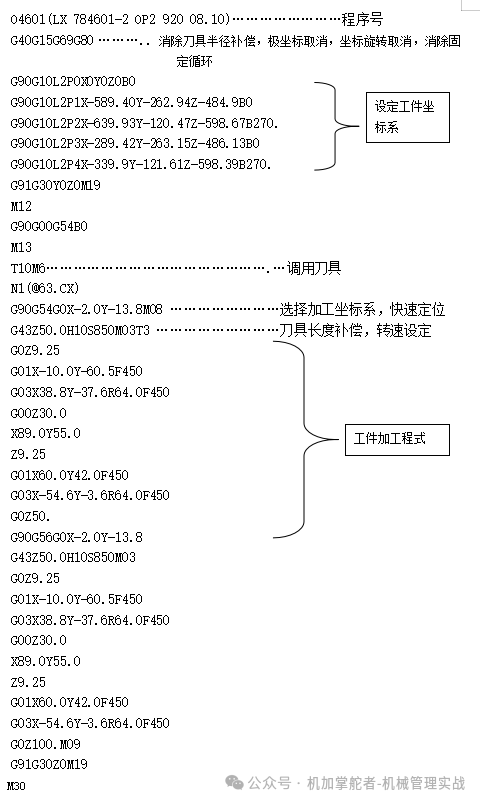

各部分内容含义下面的例子：

四、机床主轴扭矩匹配：粗加工不崩刀、不断刀

很多人把三轴立加的VMC1100 程序直接放VMC850或旋转工作台的VMC610+APC 跑，结果断刀、闷机、报废！

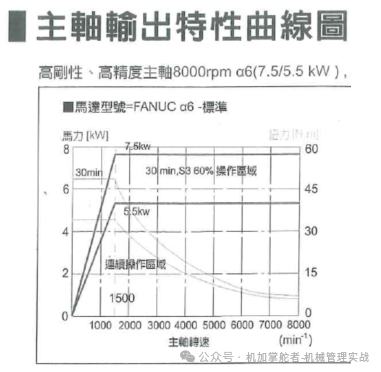

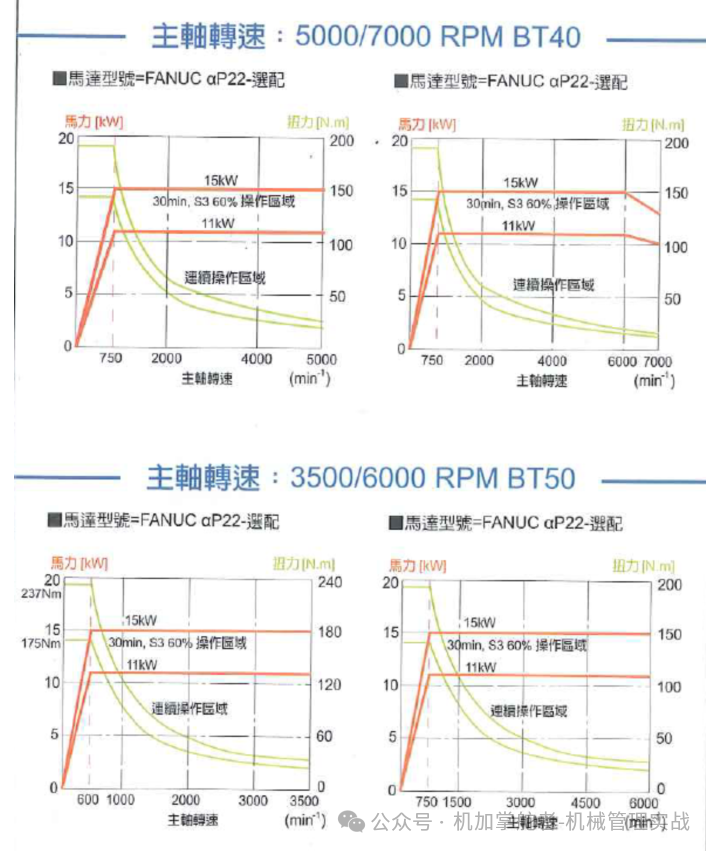

不同机型主轴能力（车间实战数据）

• VMC-1100 机床 BT40
  ：≤750r/min 扭矩*大 110–140N・m
• VMC-1100 机床 BT50
  ：≤600r/min 扭矩*大 130–380N・m
• VMC-610/850 机床
  ：≤1200r/min 扭矩*大 35–50N・m

粗加工黄金原则

• 大切削量时，转速压到 1200r/min 以内
• VMC-1100 程序移到小机床：减小切深 Ap、降低转速
• 扭矩不够 → 闷机、震刀、表面差、断刀
•

•

  粗加工黄金原则



• 大切削量时，转速压到 1200r/min 以内
• 920 程序移到小机床：减小切深 Ap、降低转速
• 扭矩不够 → 闷机、震刀、表面差、断刀
•

  五、新手*容易踩的 5 个坑（看完避开 90% 错误）

1. 坐标系乱改：G54 对好后乱动，直接撞机

2. 进退刀乱走：垂直下刀，留刀痕、刮伤

3. 补偿忘开 / 忘关：G41/G42/G43 乱用，尺寸超差

4. 转速进给乱设：钢件铝件一个参数，烧刀、震刀

5. 不检验直接加工：程序错了硬跑，报废率飙升

六、总结：好程序的 3 个标准:

1. 安全：不撞机、不伤人、不报废
2. 高效：空程短、步骤少、一刀多能
3. 稳定：尺寸准、光洁度高、重复精度好
