一、数控车床操作黄金准则：安全第*，规范先行

操作数控车床，开机 - 运行 - 关机全流程规范是避免撞刀、保障安全的基础，每一步都不容疏忽：

1. 开机必做检查：6 步排查零隐患

开机后立即执行原点复归，校准机床基准

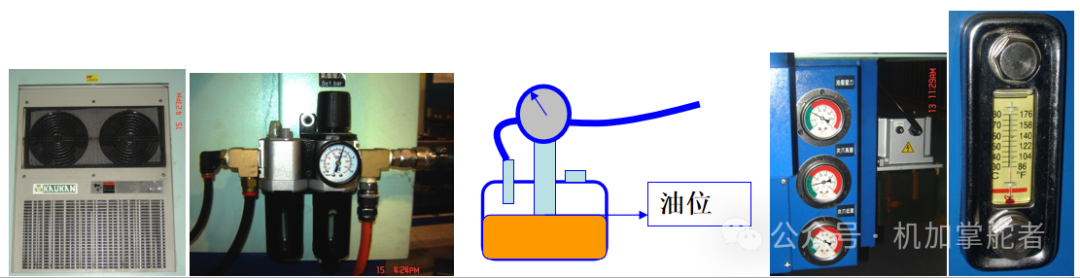

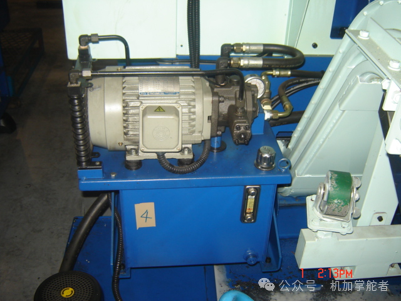

核对液压表压力，确保数值符合标准

检查润滑系统运行状态，无卡顿、无异常

确认油位、水位在正常刻度范围

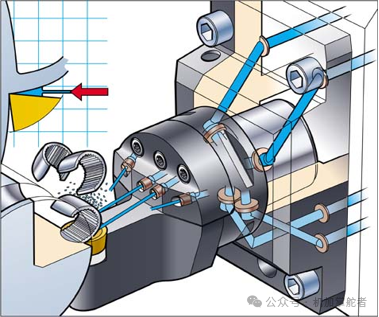

调整刀具位置，避免装夹偏移

测试夹头伸缩顺畅，无卡滞

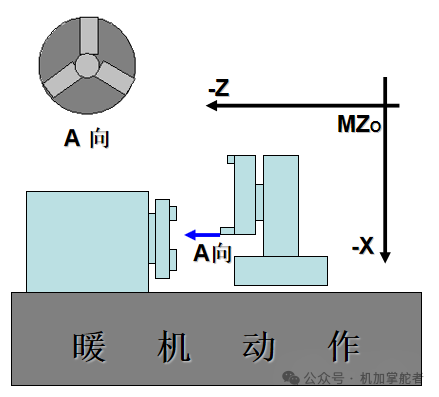

主轴以 300rpm 低速旋转，机床 10% 快速暖机 5-10 分钟

2. AUTO 运行前：5 项核对防失误

确认调用程序与加工工件匹配，无错调

核查加工转速、进给量等参数安全合理

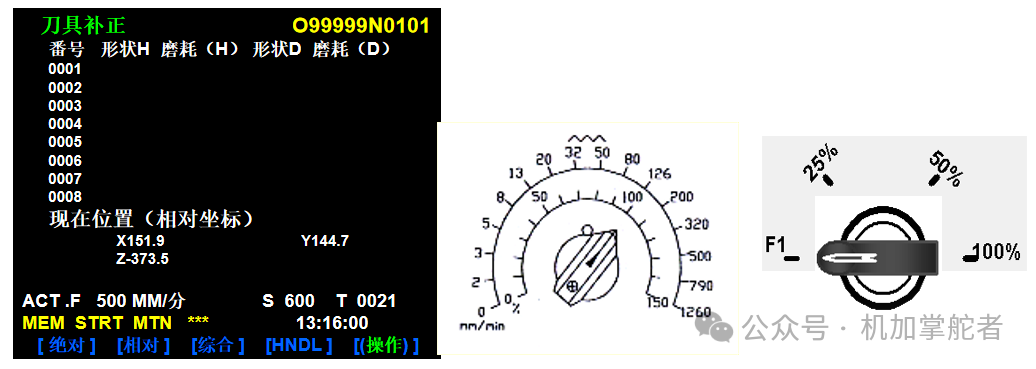

校验刀具补正值，重点核对小数点、正负号

解脱机械锁定开关，避免机床锁死

将 G00/G01 速度旋钮调至 100%，保证运行顺畅

3. 运行中 & 关机：紧急处理 + 规范收尾

✅ 紧急情况：立即按下急停按钮，切勿强行操作

✅ 中途修改：刀补数值、程序重启需二次核对起始位置

✅ 关机流程：先按急停→切断电源→清理机床

✅ 日常禁忌：禁止急速变速、反向转动先停再启

4.CNC 车床操作注意事项

1. 操作面板要保持清洁。
2. 过滤网应每日清洗。
3. 避免急速变速，反向转动应先停止再启动。
4. 关机时，应先按下紧急停止按钮，再将电源断掉。
5. 应使用合格的润滑油，和无伤害的切削液。
6. 清理机床应避免使用气枪，要用吸尘器或毛刷。
7. 机床漏油，漏水，漏气应立即修复处理。

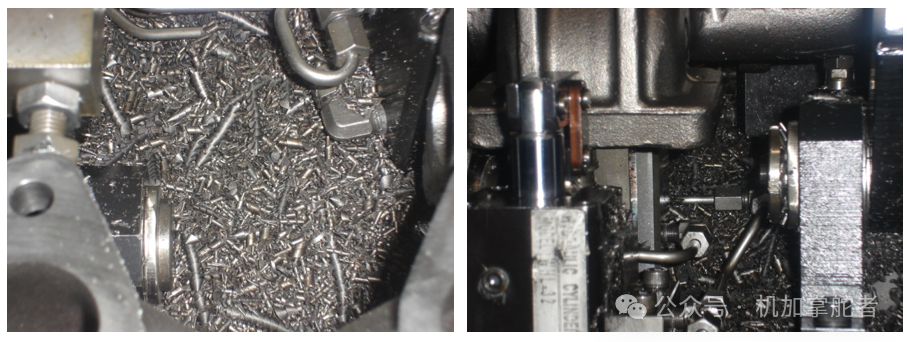

事例1：设备班后不清理：

事例2：设备保养维护干净，值得学习：

5.设备保养：

每日检查各种用油设备的油位，发现异常及时处理并适当补充。

每班班后要将机床清理干净，并对需防锈的部位涂防锈油。

随时检查各种油温，及颜色的变化，以便发现机器的异常。

定期检查各种连接件如螺钉，接头，插座，开关，限位是否松动。

机床的水平要定期调整，三个月，六个月，一年为周期。

各种润滑油要根据使用情况定期更换。

开环/半闭环设备要定期进行丝杠的间隙补正。

机床精度要定期校验和调整。

检查和问题的处理应留有详细的记录，以便增加经验积累。

二、编程核心基础：坐标系 + 指令，看懂就能编

数控编程的核心是精准定义坐标、熟练运用指令，掌握这部分，基础编程轻松上手！

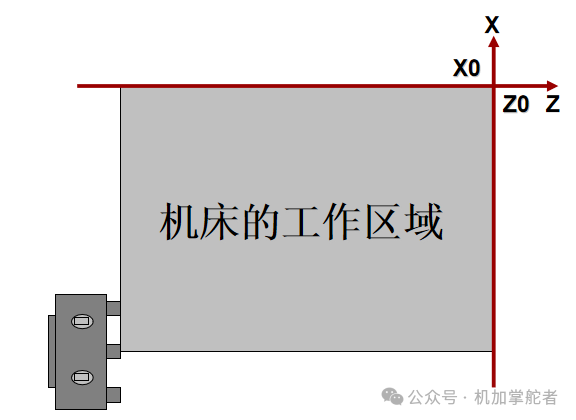

1. 机床坐标系：一秒分清 X/Z 轴

Z轴：与主轴中心线平行，正方向 = 远离工件 / 尺寸变大

X 轴：垂直于 Z 轴，直径指令模式（编程值 = 实际移动量 ×2）

机床原点：厂家设定安全基准点，开机复归后自动清零，所有移动以此为基准

2. 对刀技巧：

1）试切法（车间*常用）试切法对刀是实际中应用的*多的一种对刀方法。

工件和刀具装夹完毕，驱动主轴旋转，移动刀架至工件试切一段外圆

然后保持X坐标不变移动Z轴刀具离开工件，测量出该段外圆的直径。

将其输入到相应的刀具参数中的刀长中。

系统自动用当前X坐标减去试切出的那段外圆直径，工件坐标系X原点的位置。

再移动刀具试切工件一端端面。

在相应刀具参数中的刀宽中输入Z0。

系统自动将此时刀具的Z坐标减去刚才输入的数值，工件坐标系Z原点的位置

例如，2号刀刀架在X为150.0车出的外圆直径为25.0，那么使用该把刀具切削时的程序原点X值为150.0-25.0=125.0；刀架在Z为 180.0时切的端面为0，那么使用该把刀具切削时的程序原点Z值为180.0-0=180.0。分别将(125.0，180.0)存入到2#刀具参数刀长中的X与Z中，在程序中使用T0202就可以成功建立出工件坐标系。

事实上，找工件原点在机械坐标系中的位置并不是求该点的实际位置，而是找刀尖点到达(0，0)时刀架的位置。采用这种方法对刀一般不使用标准刀，在加工之前需要将所要用刀的刀具全部都对好。Fanuc系统数控车床设置工件零点常用方法

2）直接用刀具试切对刀

用外外圆车刀先试车一外圆，记住当前X坐标，测量外圆直径后，用X坐标减外圆直径，所的值输入offset界面的几何形状X值里。

用外圆车刀先试车一外圆端面，记住当前Z坐标，输入offset界面的几何形状Z 值里。

3.程式制作的基本知识

直径指令方式：由于在车床上加工的工件一般均为圆形。图纸及内外径的测量均以直径方式为主。所以，CNC车床X轴的坐标值也就以直径方式来指令。其刀具实际的移动量只有指令值的一半。

4. 编程方式： / 增量灵活切换

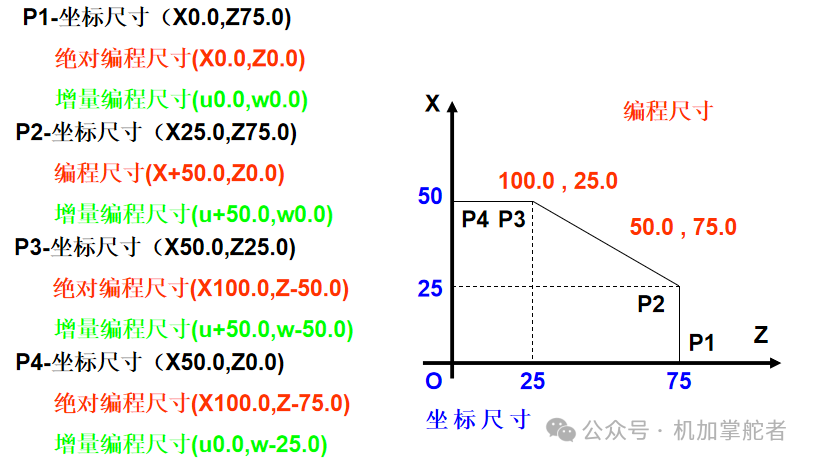

编程（X/Z）：以机床原点为基准，坐标固定

增量编程（U/W）：以上一位置为基准，U=X 增量、W=Z 增量

优势：两种方式可混合使用，适配复杂轨迹编程

三、核心指令大全：M/S/F/T/G 码，一文全掌握

数控编程的 “密码” 就是各类指令，分类记忆、清晰运用，编程效率翻

1.基本机能（M机能--辅助机能）

M机能一般称为辅助机能，用地址字M后跟2位数表示，00-99 每个编号都有固定的含义。

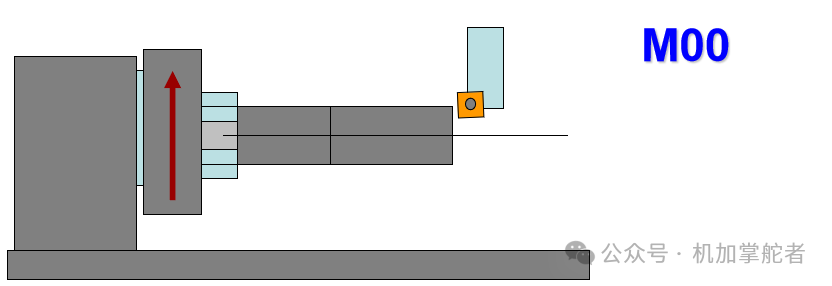

00：程序停止

程序自动运行至M00指令时(主轴停止, 冷却液关闭，程序停止执行） 。再次按下“CYCLE START”启动按钮，程序继续执行下面的指令。

例如：一个零件掉头加工，在M00期间完成掉头装卡，继续加工。（一般大批量生产不使用这一方法，因为，可能发生误操作造成工件报废或机械损坏的失误。）

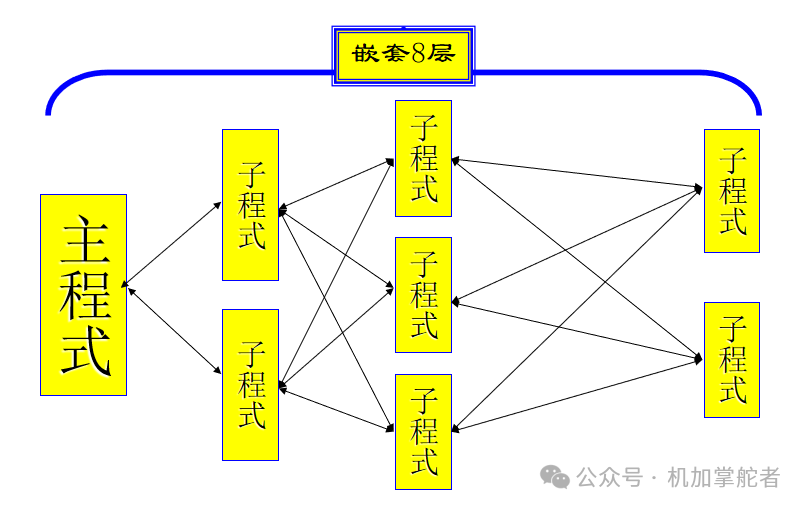

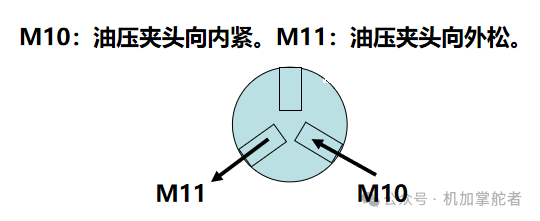

M98调出子程式，M99返回主程式

2. S/F/T 机能：转速 + 进给 + 刀具

S 机能：主轴转速

✅ G97 Sxxxx：固定转速（如 G97 S1000=1000 转 / 分）

✅ G96 Sxxx：恒线速度（自动适配直径调转速）

✅ G50 Sxxxx：限定*高转速（防超速损坏设备）

F 机能：进给量

✅ G99 Fxx：每转进给（mm/r，如 F0.3 = 每转走 0.3mm）

✅ G98 Fxx：每分钟进给（mm/min）

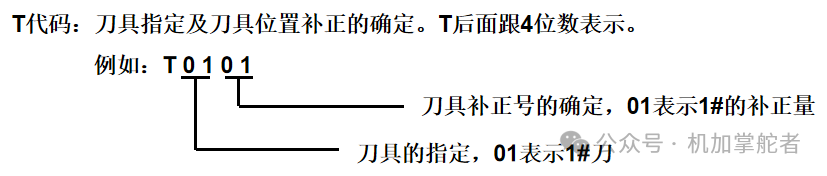

T 机能：刀具 + 补正（4 位数字：前 2 位刀号 + 后 2 位补正号）

✅ 示例：T0101=1 号刀 + 1 号补正；T0212=2 号刀 + 12 号补正

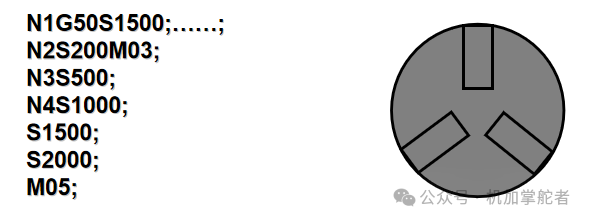

例如：G50 S1500；表示*高转速限定为1500rpm，在此限定之下G96机能被限定在*高转速1500rpm以下

3. G 核心代码：运动轨迹控制

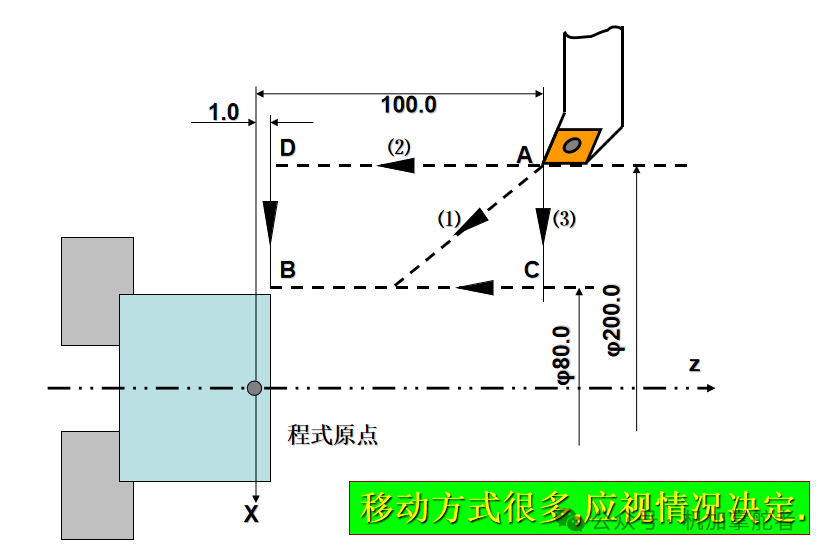

1）G00—快速定位：使刀具从现在的位置，各轴以快速移动至下一个指令点的位置，其目的在节省刀具无切削情况下移动所需时间

指令方式： G00 X（U）------Z（W）-------；

2）G01—直线切削：此时，刀具从现在的位置，以已设定的F指令的进给速率，做直线切削的移动至下一个指令点位置。

指令格式：G01 X（U）------Z（W）------F------；

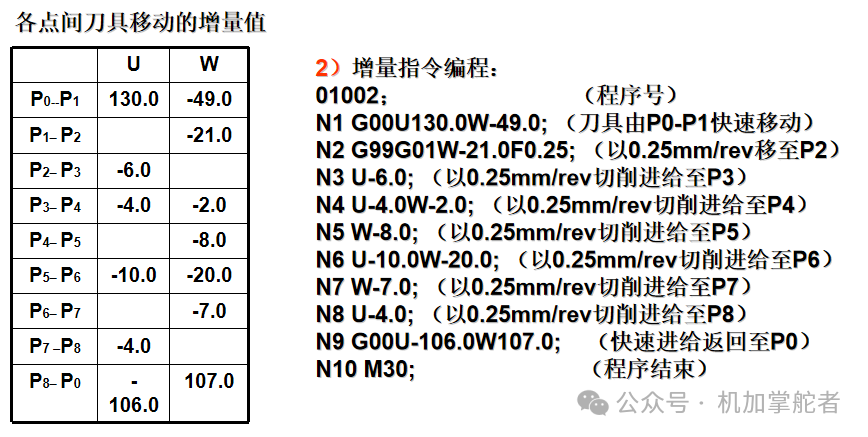

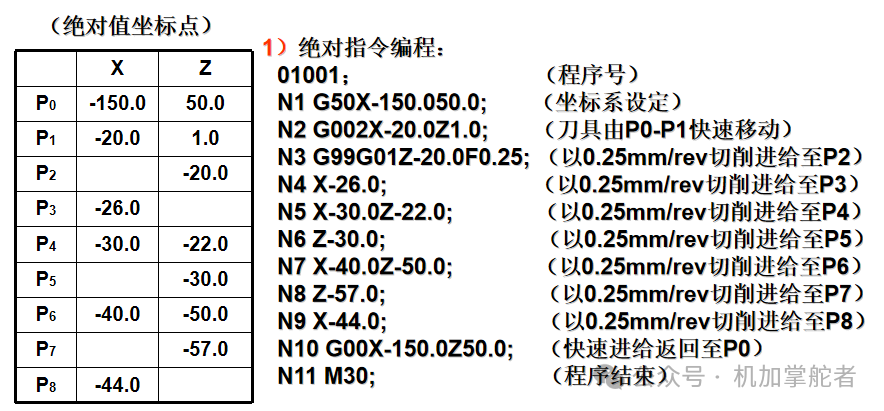

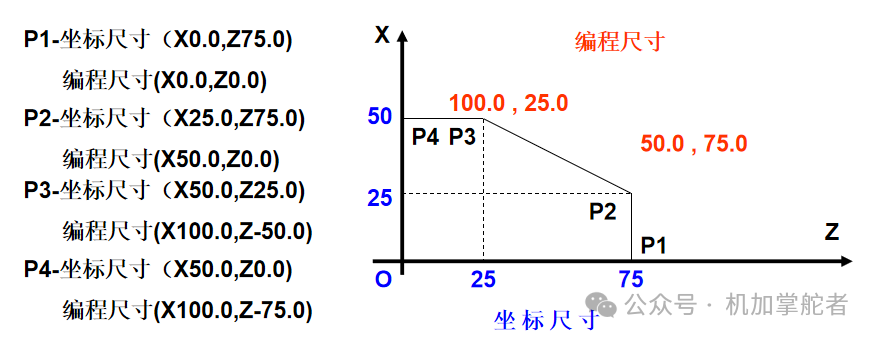

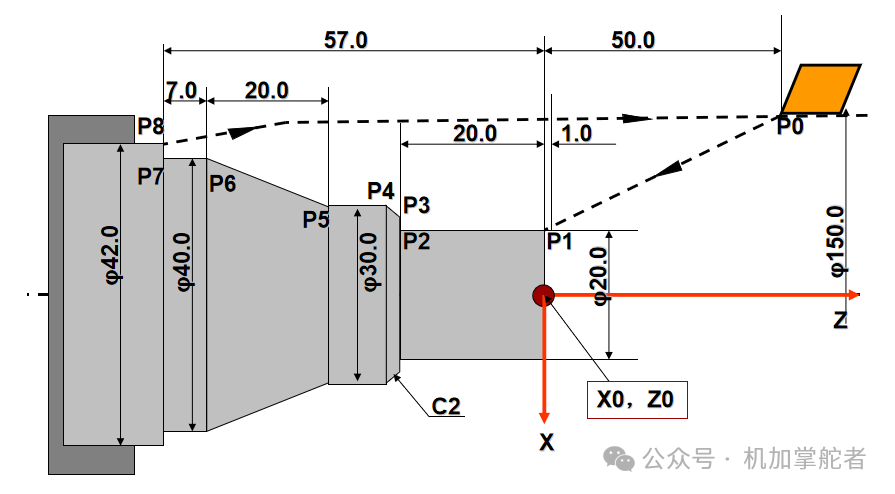

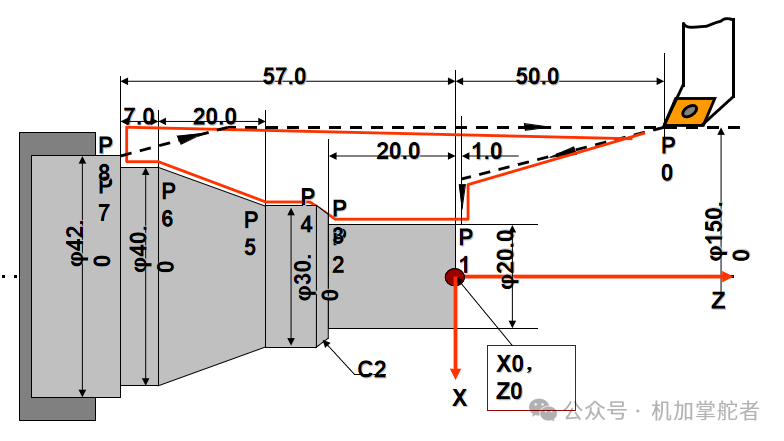

加工路径:刀具由P0—径由P1，P2，……至P8，然后再回到P0。各点坐标见表。

（绝对值坐标值切削刀具轨迹点）

其刀具的运动轨迹同方式编程

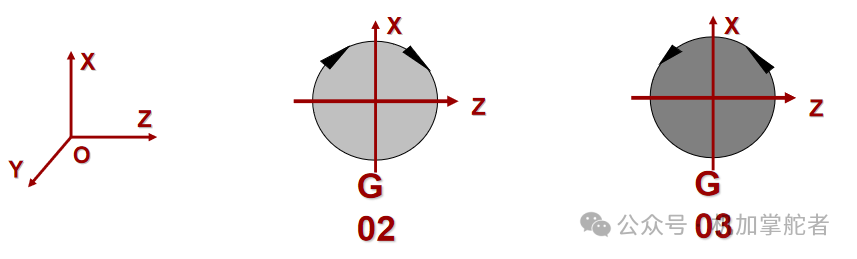

3.G02/G03圆弧切削

此指令使刀具在设定的X—Z平面内，完成圆弧切削动作。

指令格式：

G02 X（U）----Z（W）----R（I—K--）F----；（顺时针方向旋转）

G03 X（U）----Z（W）----R（I—K--）F----；（逆时针方向旋转）

说明：

1）指令中的X（U），Z（W）为圆弧终点坐标。

2）R为圆弧的半径，此时圆弧的角度不得大于180度。

3）I，K则为设定圆弧起点指向圆心相量在X轴及Z轴上的分相量。可以表示

任何圆弧，编程时要特别注意正负号。

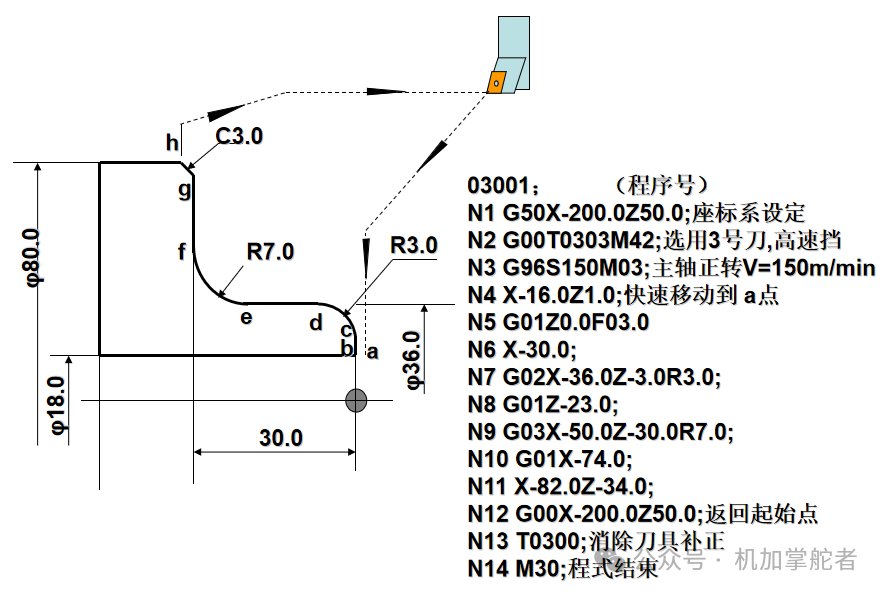

G02/G03圆弧切削实例：

注意事项：

1）编程时，I或K的值如为零可省略。

2）使用R参数远比用I，K方便，但受限于小于180度的圆弧。圆弧大于180

度时，则必须使用参数I，K或在R前面加一负号。

3）一段程序中有I，K和R则R有效。

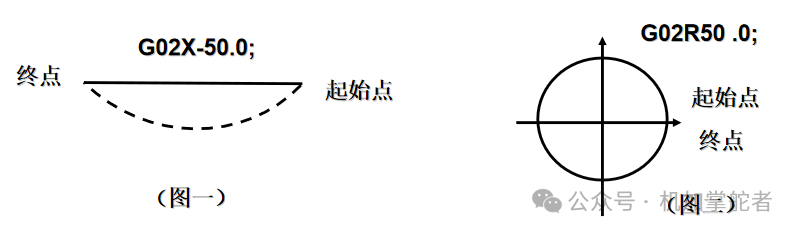

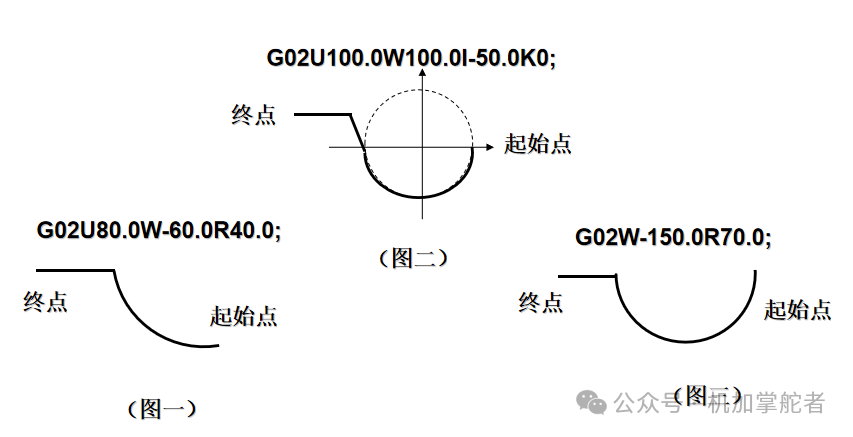

4）如I，K，R均不存在系统执行G01方式。（见图一）

5）如在G02/G03的语句中，没有X，Z或U，W则系统控制做整圆运动。如

G02 I 50.0;系统加工一个半径为50mm的一个圆，回到起始点。（图二）

6）如终点坐标不在圆弧上：

⑴任一轴到达终点坐标值时，执行另一轴的直线移动。（图一）

⑵两轴均无法到达终点时，在跨象限时执行G01到达指令终点。图二

⑶给出的R值小于起点到终点的一半时，系统执行180度圆弧后执行

4.G04暂停

序执行此指令时，机械的所有位移全部停止G04指令的时间。然后，程序继续执行下一个单节的指令。G04指令单字节有效。

指令格式：G04 X（U）---； 或 G04 P---；P后面不接受小数点。

指令范围： 最小单位为0.001秒，*大指令值为999.999秒。

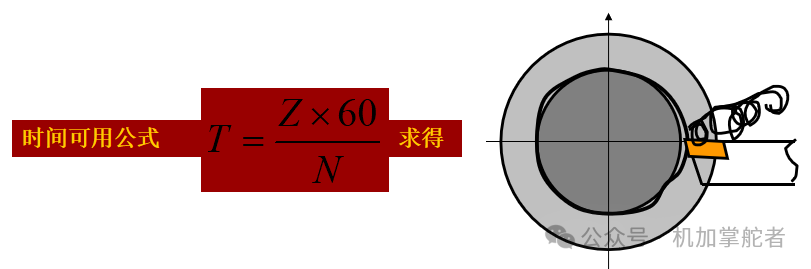

例如：加工沟槽时，欲使槽底达到要求的光洁表面，刀具到达槽底时，停留一适当的时间，使工件旋转一圈以上，来切除未圆滑的表面，再行退刀。

设主轴转速为每分钟600转，则每秒钟600/10=10转，若欲使刀具车削到槽底暂停让主轴旋转2转，再行退刀。则2/10=0 .2秒，

程序为：

G04X0.2; 或 G04X200；G04U0.2;

或 GO4U200；G04P200；

P不接受小数点。

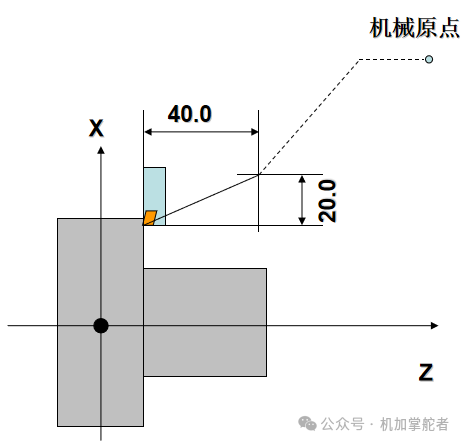

5.G28/G29自动原点复归指令

增量设置的机床，开机时要执行G28自动原点复归指令。执行完毕后，机床原点复归指示灯点亮，以示确认。

指令格式： G91G28G0X0Y0Z0； （必备的操作技能）

加工过程中，因需要执行G28指令原点返回原点。同时要求再返回指令点。此时，可利用G29指令完成这一任务。

此外，在返回原点时，为避开障碍物可通过一中间点而执行之。

G28 X（U）---Z（W）---；X（U），Z（W）为中间点坐标

G29 X（U）---Z（W）--- ； 返回指令点

举例：G28U40.0W40.0;

G29U40.0W40.0

6.G32螺纹切削

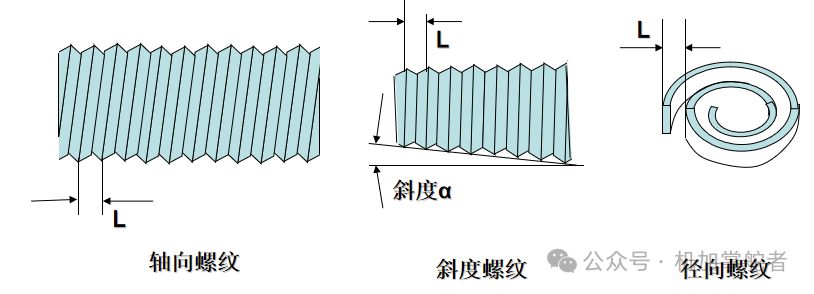

此指令用于切削轴向螺纹，斜度螺纹，径向螺纹。

指令格式：

1）轴向螺纹 G32 Z（W）----F----；

斜度螺纹 G32 X（U）----Z（W）----F----； 或者F用E表示。

径向螺纹 G32 X（U）----F----；

注意事项:

螺纹导程L的最小值F为0.01mm,E为0.0001mm

螺纹斜度α≤45°时,导程L取Z轴上的长度

螺纹斜度α＞45°时,导程L取X轴上的长度

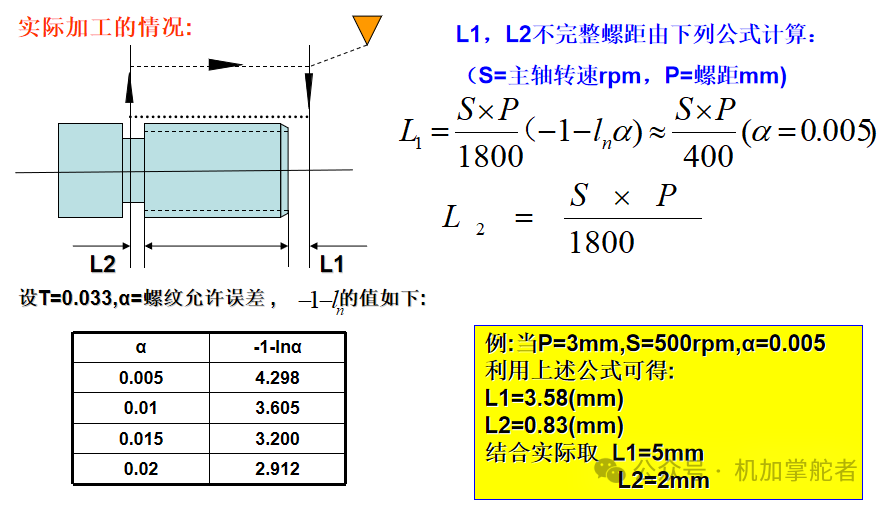

切削螺纹时必须考虑刀具的起点与终点对螺纹导程产生的不完整的影

响（由于伺服系统的时间常数T≈0.033S造成）。如图中的L1和L2。

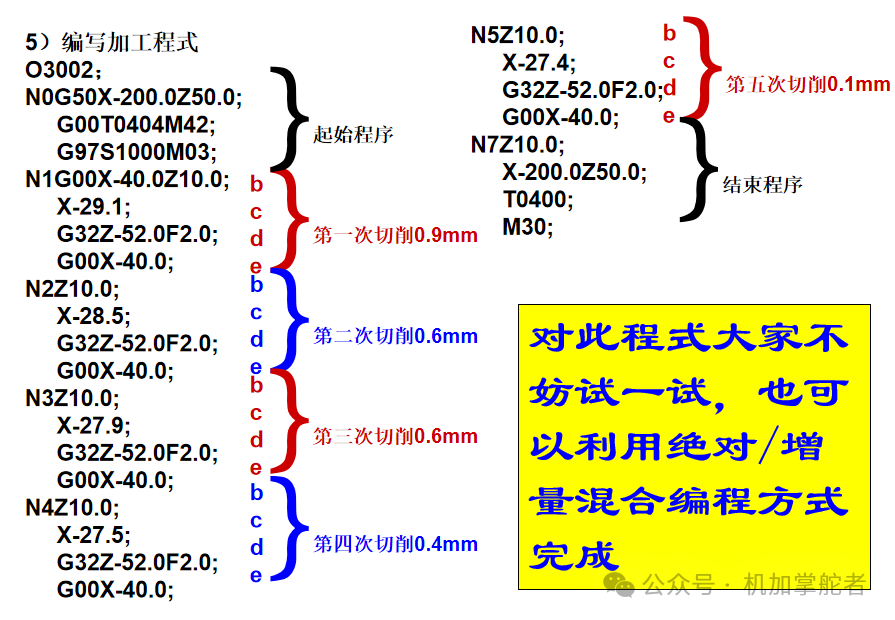

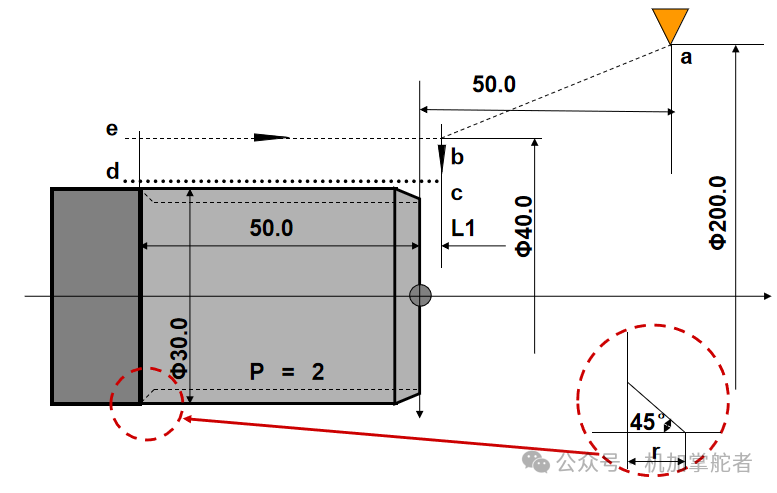

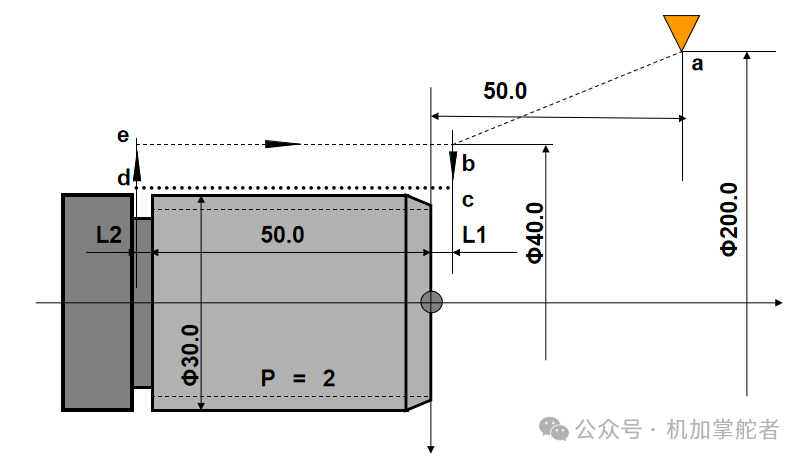

例题：螺纹外径φ30，螺距2mm，材质S45C，请试编程。

1)确定主轴转速（S）由公式 S=5000/P=5000/2=2500rpm（MAX)

2)确定切削速度 ：由假定材料S45C定为100m/min

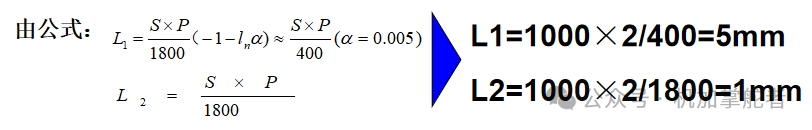

3)计算不完整螺纹距离L1，L2

实际情况S小于1000rpm，L1，L2比计算值要大

4)确定切削量和切削次数：

第一次 0.9mm 第一次 0.6mm

第一次 0.6mm 第一次 0.4mm

第一次 0.1mm

7.G90外径固定循环切削

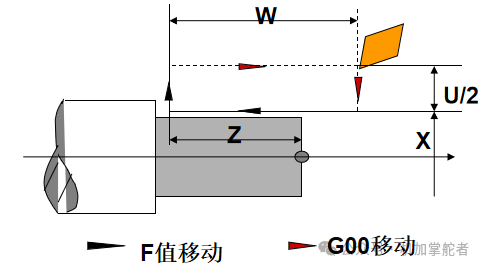

1）直线固定循环切削：指令格式：G90X（U）----Z（W）----F----

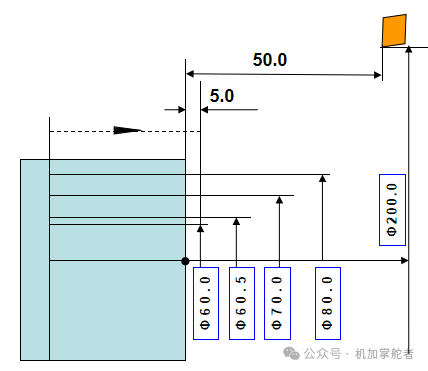

例：使用固定循环法，将φ90的工件加工成φ60的圆杆。

1.分四次加工，φ80，φ70，φ60.5,φ60.0

2.采用方式编程

3.刀具起始点设定在X=200.0,Z=50.

4.编程:

O3333；

N1G50X-200.0Z50.0;

G00G96S150M42T0101;

M03;

X-100.0Z5.0;

N2G90X-80.0Z-60.0F0.35;

X-70.0;

X-60.5;

X60.0F0.15;

N3G00X-200.0Z50.0;

T0100;

M01;

8.G92螺纹循环切削

1）指令格式：G92X（U）----Z（W）----F（E）----；

此指令与G32的区别增加了螺纹末端约45度的退刀，退刀处的r由参数设定。其它的这里不再论述，就G32的例子用G92编程。

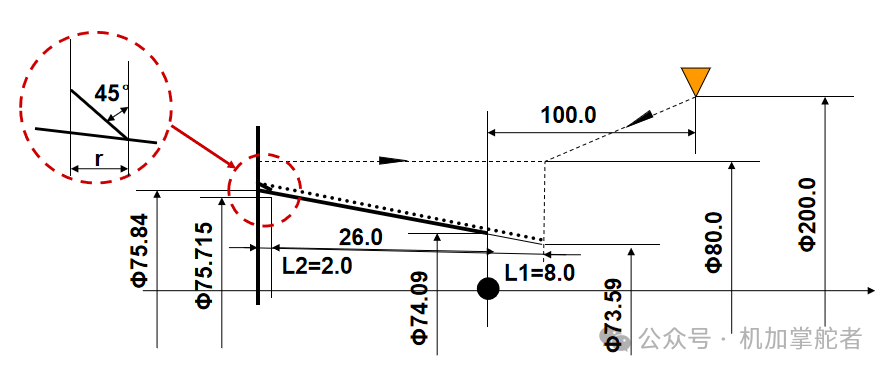

实例:车削PT 2 ½的管螺纹，材质S45C，编程

1）查表可得：螺距=2.3091mm , 螺纹高1.479mm , 锥斜度=1/16 。

2）计算

S1=4000/P =4000/2.3091=1732rpm

S2=V×1000/3.14×D=100×1000/3.14×75≈425rpm (S=425rpm)

3）计算

L1=S×P/400=425×2.3091/400=2.45mm

L2=S×P/1800=425×2.3091/1800=0.545mm

取:L1值为8mm ; L2值为2mm（这里取8mm，是依据锥斜度考虑

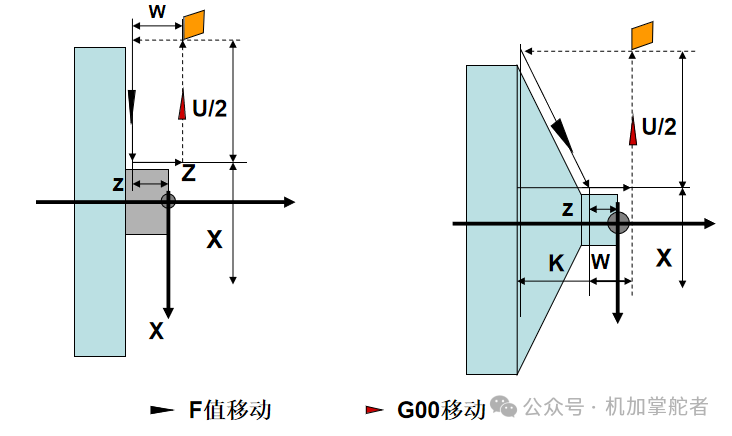

9.G94端面固定循环切削

1）平面固定循环切削：指令格式：G90X（U）----Z（W）----F----；

2）斜面固定循环切削： 指令格式：G90X（U）----Z（W）----I----F---

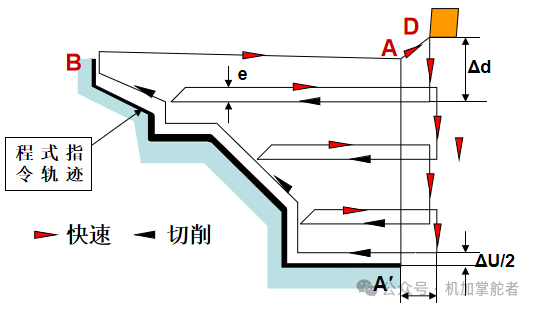

10.G71—轴向复循环切削

此指令可完成轴向程式轨迹粗加工和精加工的复循环切削。

指令格式：

G71P（NS）Q（Nf）U（ΔU）W（ΔW）D（Δd）F----S----T----；

其中：P—决定精加工路线（A- A′-B）开始的程序号（NS）。

Q--决定精加工路线（A- A′-B）终了的程序号（Nf）。

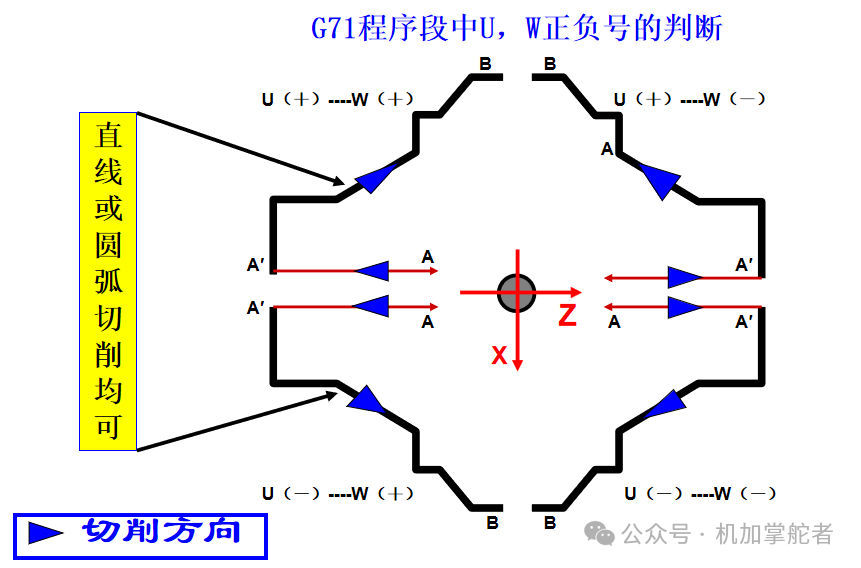

U—X方向精加工的预留量（ΔU）及方向。（直径指令）

W—Z方向精加工的预留量（ΔW）及方向。

D—每次切削深度（Δd），无正负号。（半径指令）

F，S，T—从程序P到Q的加工路线中F，S，T在执行G71时无效。但在G71单节中有效。

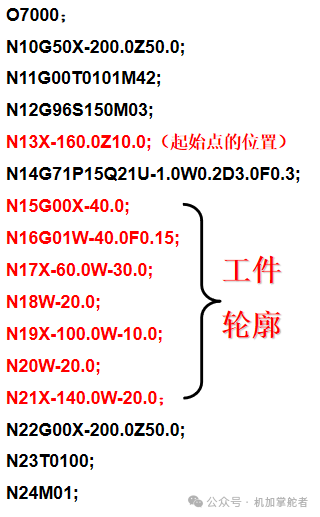

程式：

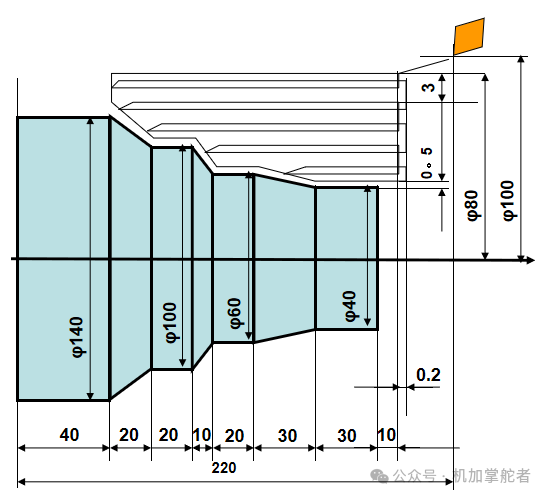

利用轴向复循环加工下图阶梯轴：

11.G72-端面复循环切削

此指令可进行端面各种曲线的粗加工，同G71的区别，就是被加工面更靠近X轴线，其他均类似于G71。

12.G70-精加工复循环切削

G71，G72，G73粗加工之后，采用此指令进行精加工。

指令格式：G70 P（ns）Q（nf）;

ns----精加工程序第*个程序段的顺序号。

nf----精加工程序最后一个程序段的顺序号。

注意事项：

1）G71----G73程序段中规定的F，S，T功能无效，但在G70时顺序号 ns—nf 之间的F，S，T有效。

2）当G70循环加工结束时，刀具返回到起点。并执行下一条程序。

3）G70---G73必须在AUTO状态下运行，且在Ns，Nf之间不能呼调子程序。

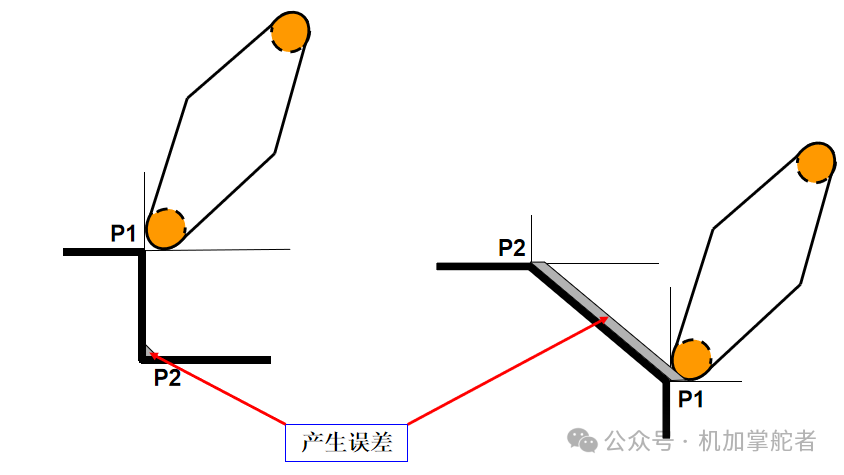

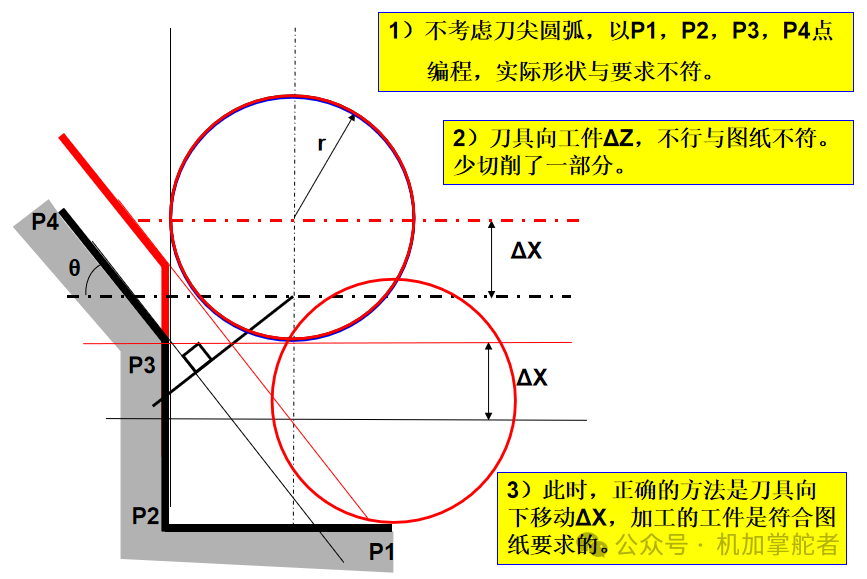

刀具补正功能：由于实际使用的刀具的刀尖或大或小均有一个圆弧R，因此在加工斜面或圆弧时会产生误差。

见下面的两个例子：

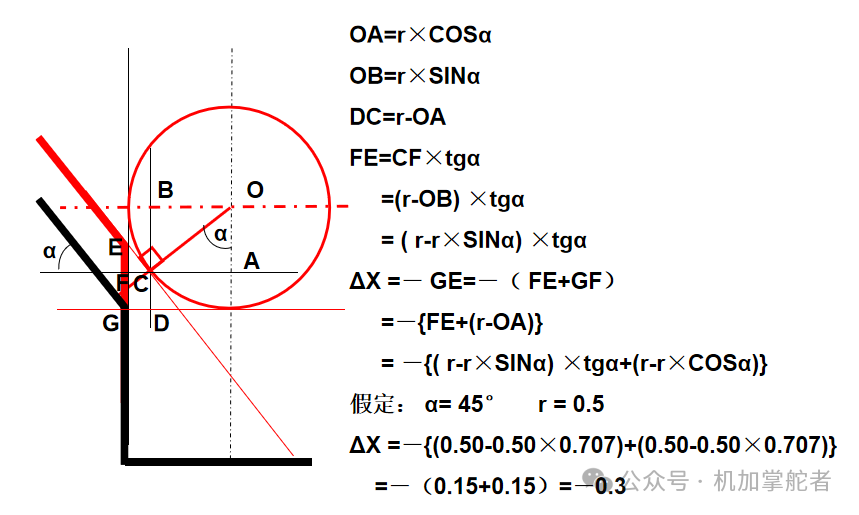

考虑刀具半径时的计算

考虑刀具半径时的计算

4）计算刀具的偏移量，（也可以X，Z同时移动，计算会更复杂

由上面的例子可以看出一个简单的倒角计算就如此困难，加工圆弧就更困难了

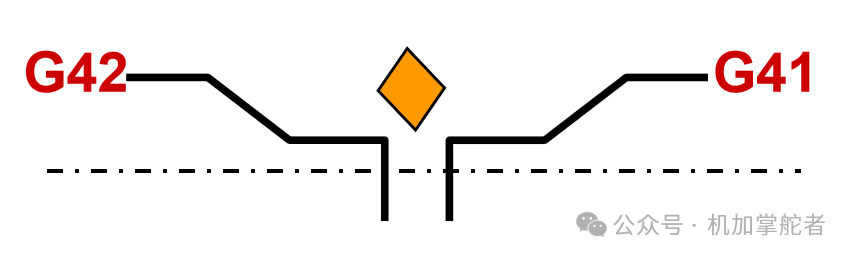

13.刀具半径补偿功能（G40，G41，G42）

1）刀具半径左补偿G41—沿刀具运动方向（向前看），刀具位于工件的左侧时的刀具半径补偿。

2）刀具半径右补偿G42—沿刀具运动方向（向前看），刀具位于工件的右侧时的刀具半径补偿。

3）取消刀具半径补偿G40—此指令由来取消G41，G42的指令。

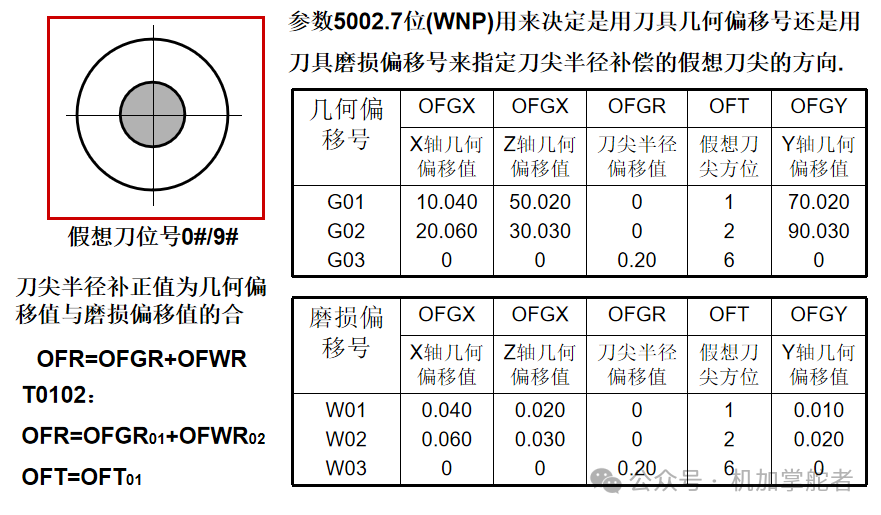

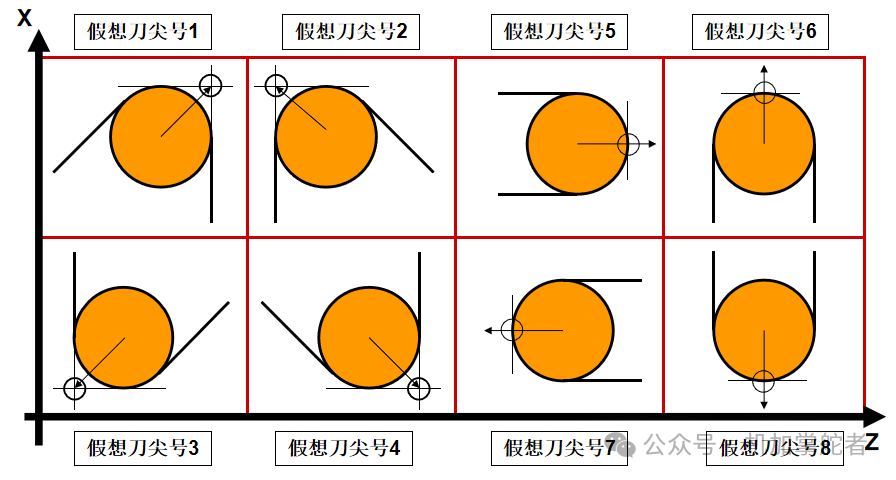

假象刀尖方位的射定：从刀尖中心观察的假象刀尖方位由切削时刀具的方向决定，它必须同刀具偏置值一起提前设定。选用假象刀具的方位则连同对应的T代码一起选择。

注意：假想刀尖号1- 8只能用于G18（Z-X平面），0#和9#可用于G17，G19平面，0#，9#刀尖形状如下。

加工程序的设计是科学发展的产物，要有理论基础作为指导。同时，它又是在积累了丰富的加工经验的基础上完成加工的，所以它有很强的实践性。

编程的指令和方法只是一种工具而已，要想很好的掌握它，除了努力学习理论基础之外，更主要的是实践。

“实践是检验真理的标准”

结语

数控车床编程与操作，规范是安全底线，指令是核心工具，实践是进阶关键。从开机检查到精密编程，从基础指令到复合循环，吃透本文内容，新手也能快速上手，老手更能精准进阶！
