如何检验螺纹？竟然有这么多测量方法和设备！

GB/T197—1981《普通螺纹公差与配合》规定了螺纹中径合格性的判断原则是：实际螺纹的作用中径不能超出*大实体牙型的中径，而实际螺纹上任何部位的单一中径不能超出最小实体牙型的中径。

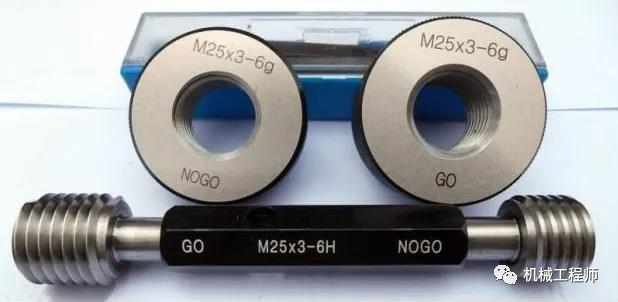

因此，用*大实体牙型的中径作为边界值来判断实际螺纹能否旋合就是的依据。通端螺纹量规（通规）就是按照该边界值设计的。也就是说，用通端螺纹量规来检查螺纹的作用中径，能够保证螺纹的旋合性。

我国目前绝大多数螺纹检测的依据是“螺纹中径合格性判断原则”，即采用传统的通、止规检验法。在螺纹的日常检验中，经常出现对使用量规的争议。

为解决因采用的新旧不同程度的量规，其量规螺纹实际极限（新与旧的磨损）不同而产生的争议，在GB／T3934—1983《普通螺纹量规》（ISO1502）中规定了“验收量规”和“工作量规”。

验收量规指检验部门或用户代表在验收工件螺纹时所用的螺纹量规，工作量规一般用于生产过程螺纹检验的量规。这两种量规的使用原则是：即用新的或较新通规，旧的或接近磨损极限的止规作为工作量规；用旧的或接近磨损极限的通规，新的或较新的止规作为验收量规。
