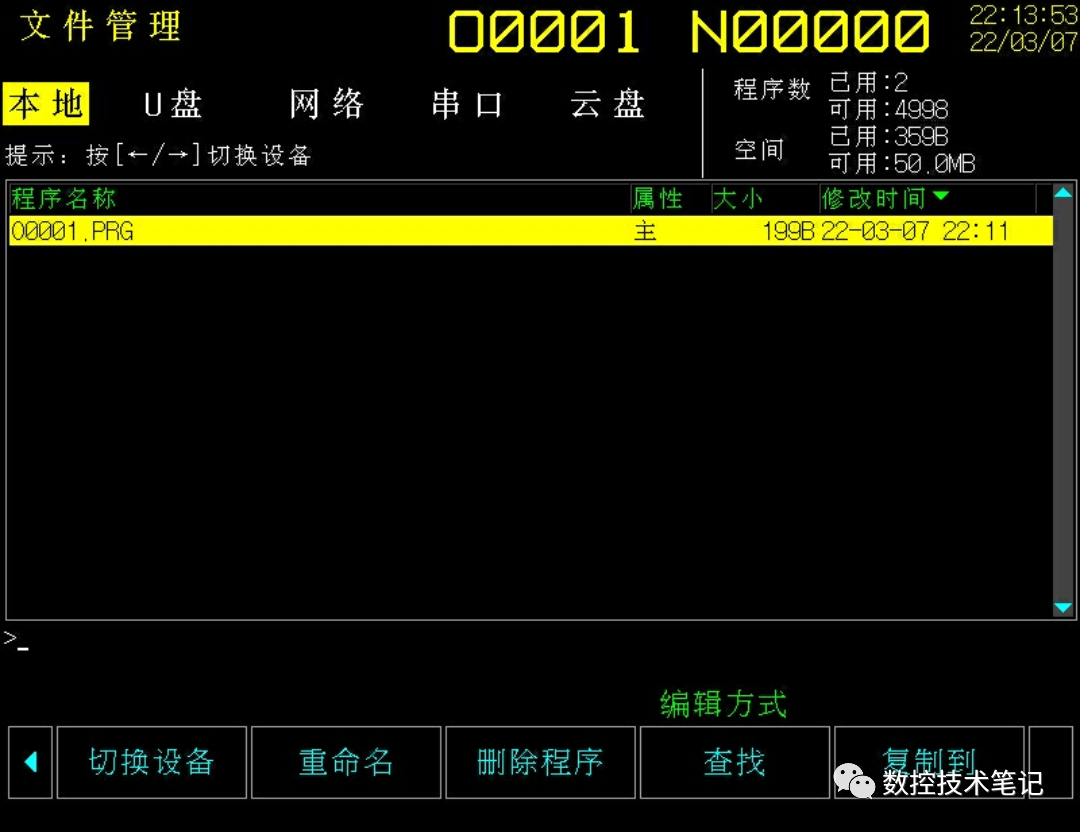

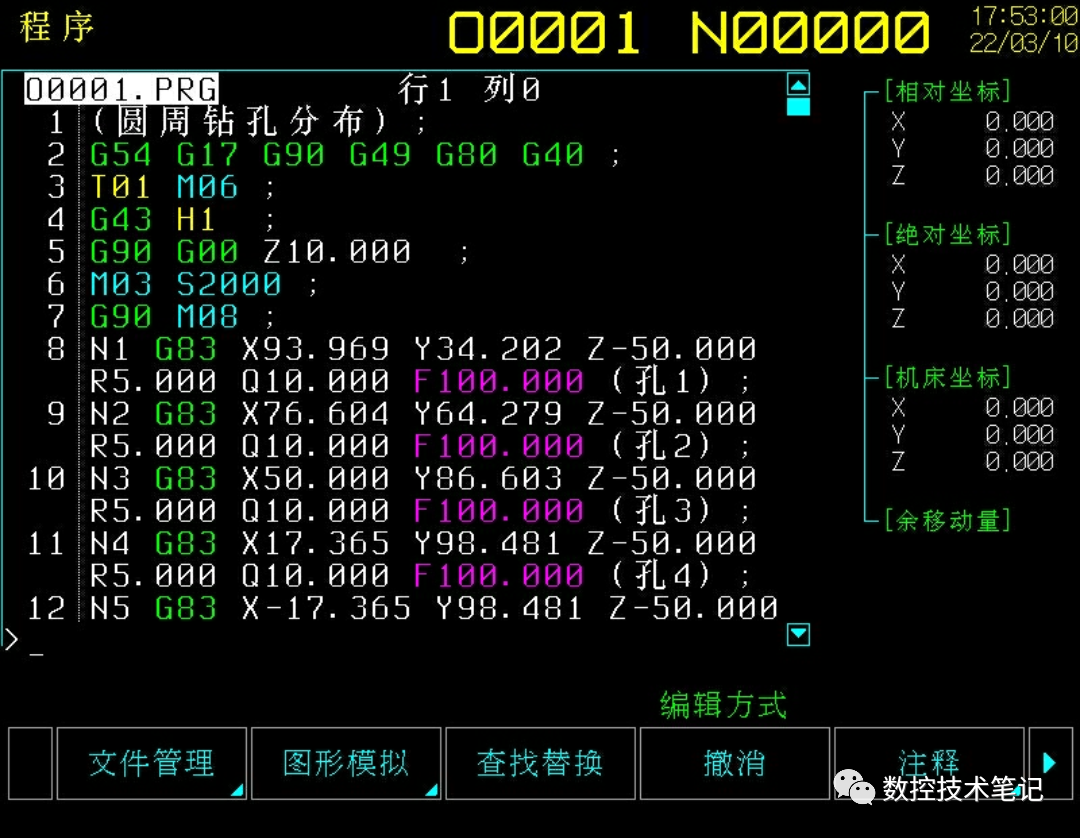

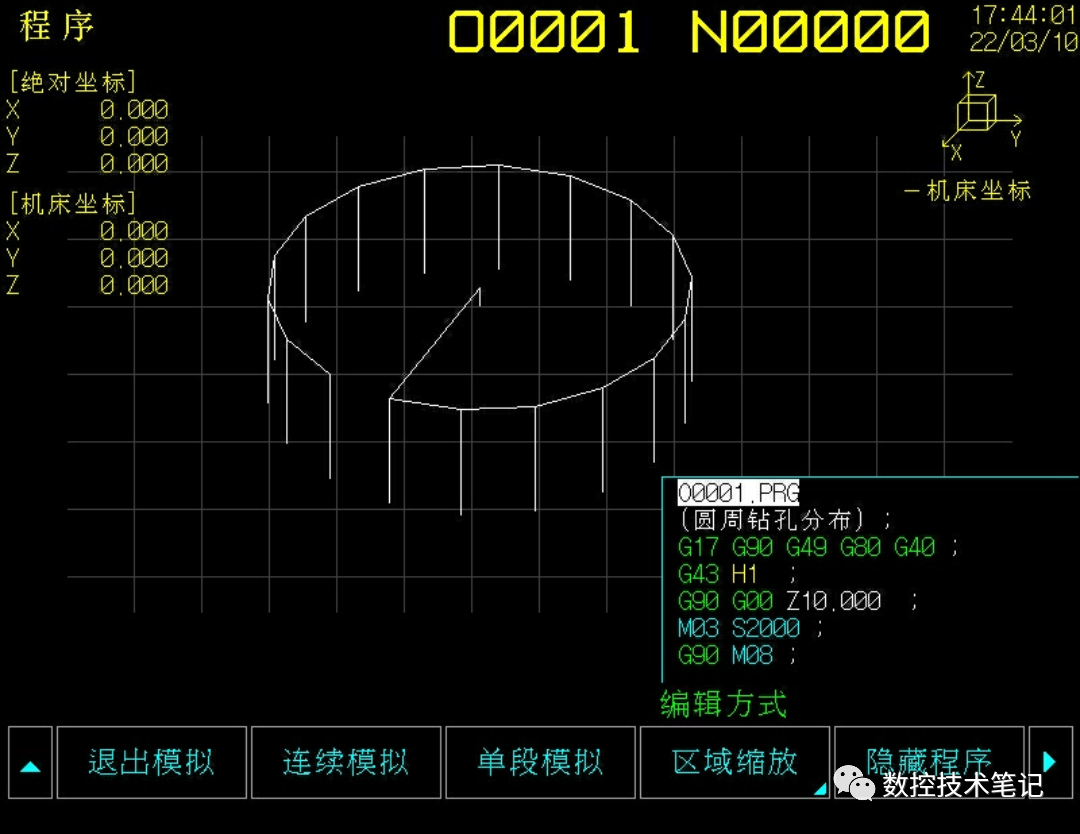

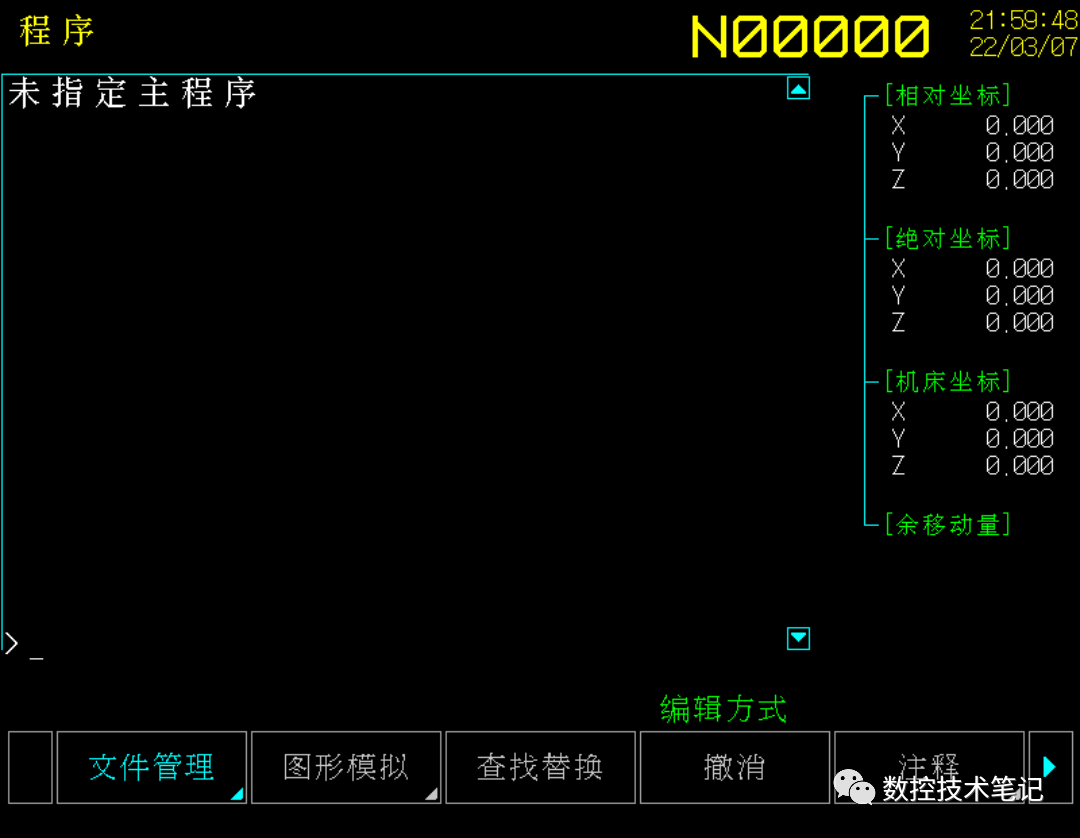

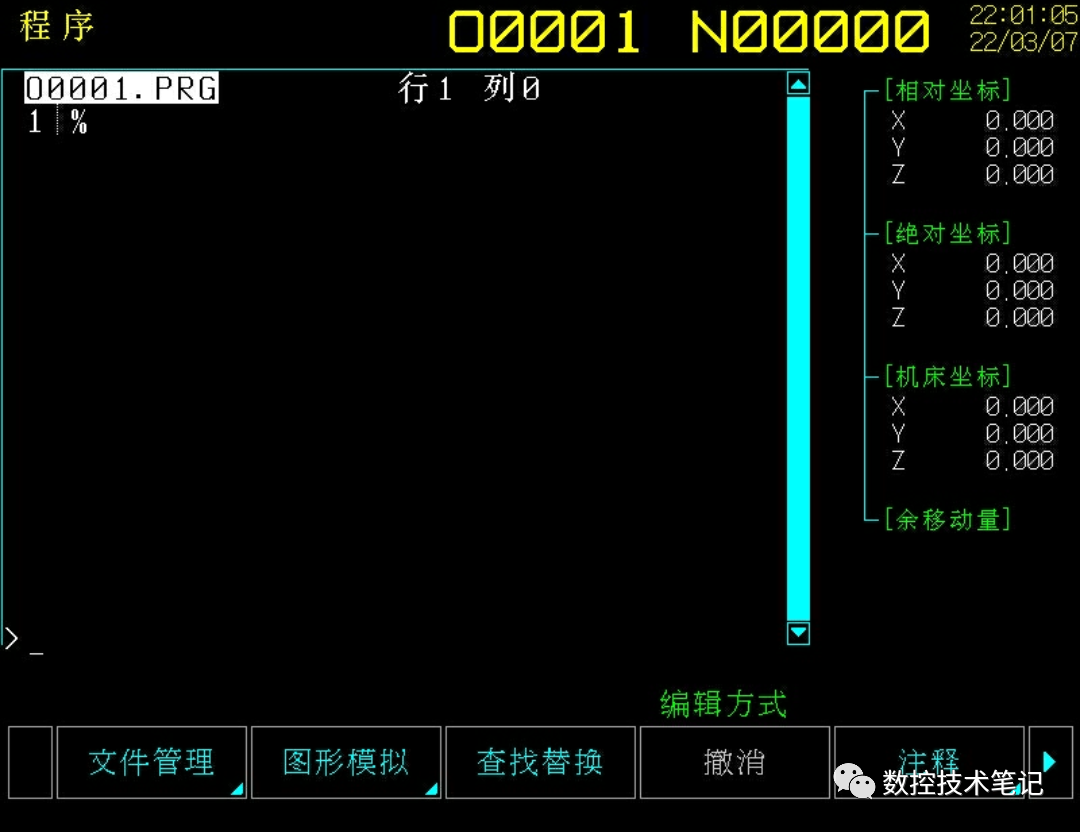

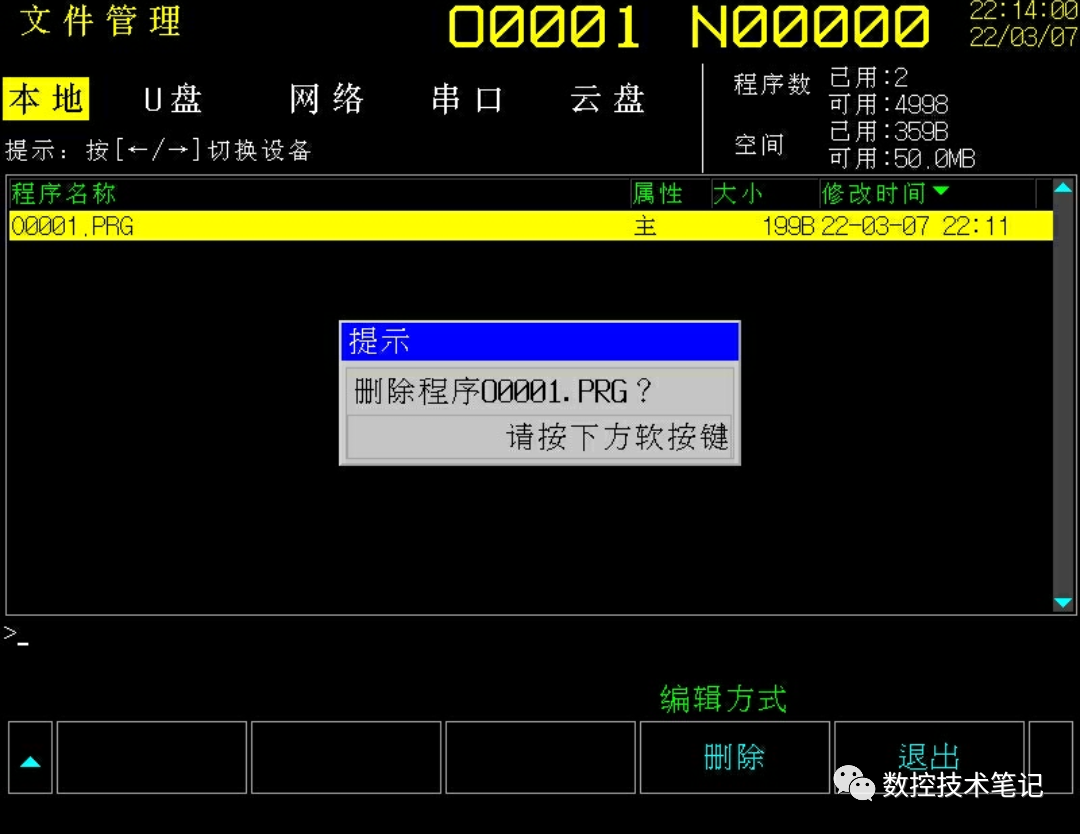

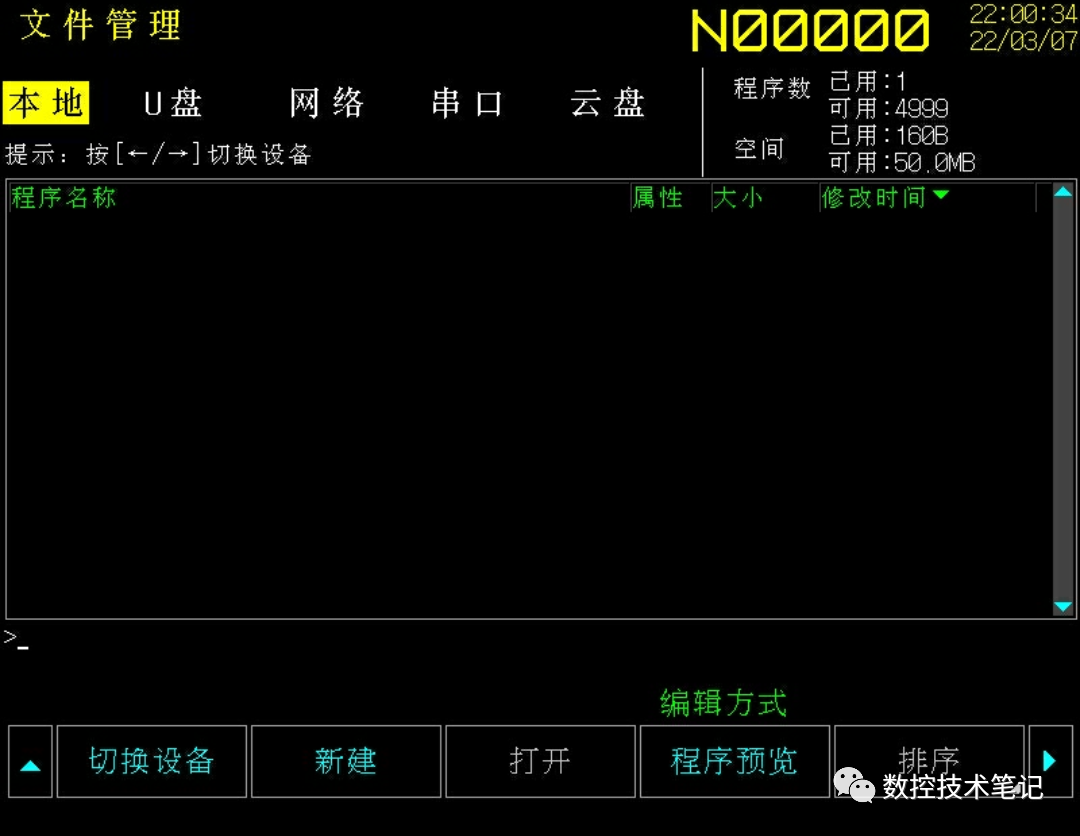

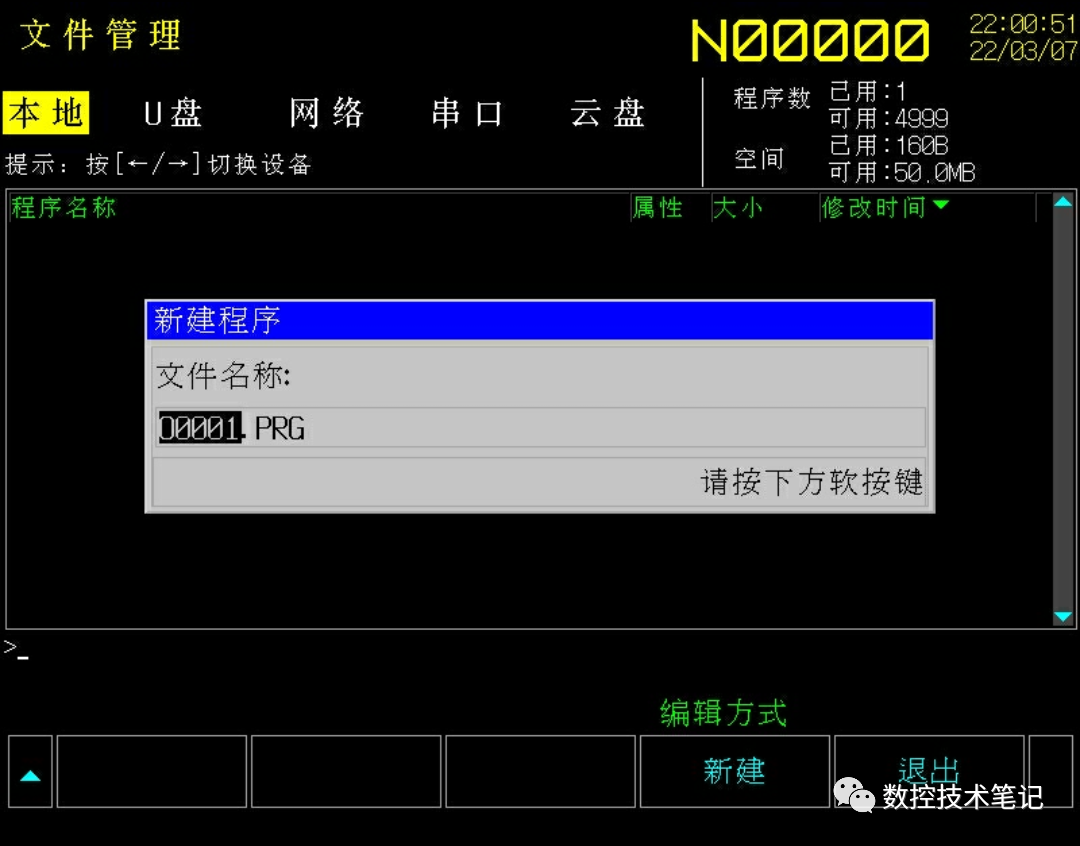

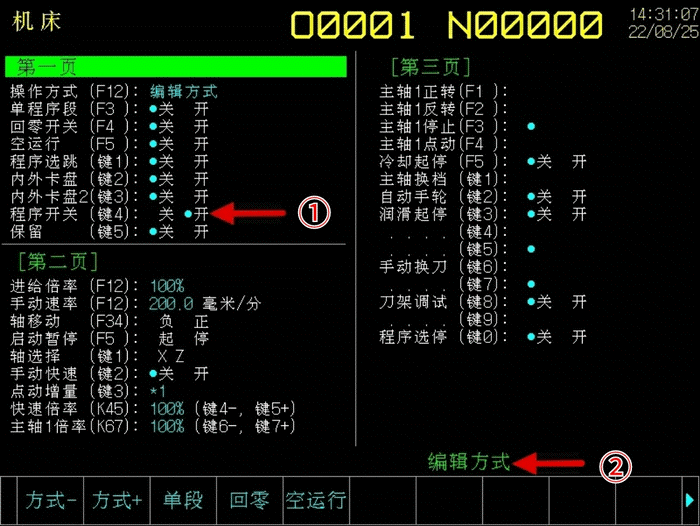

凯恩帝加工中心系统操作入门

⒈刀库排刀装刀

操作步骤：

①按 [位置] 键，进入位置页面

②切换成录入方式

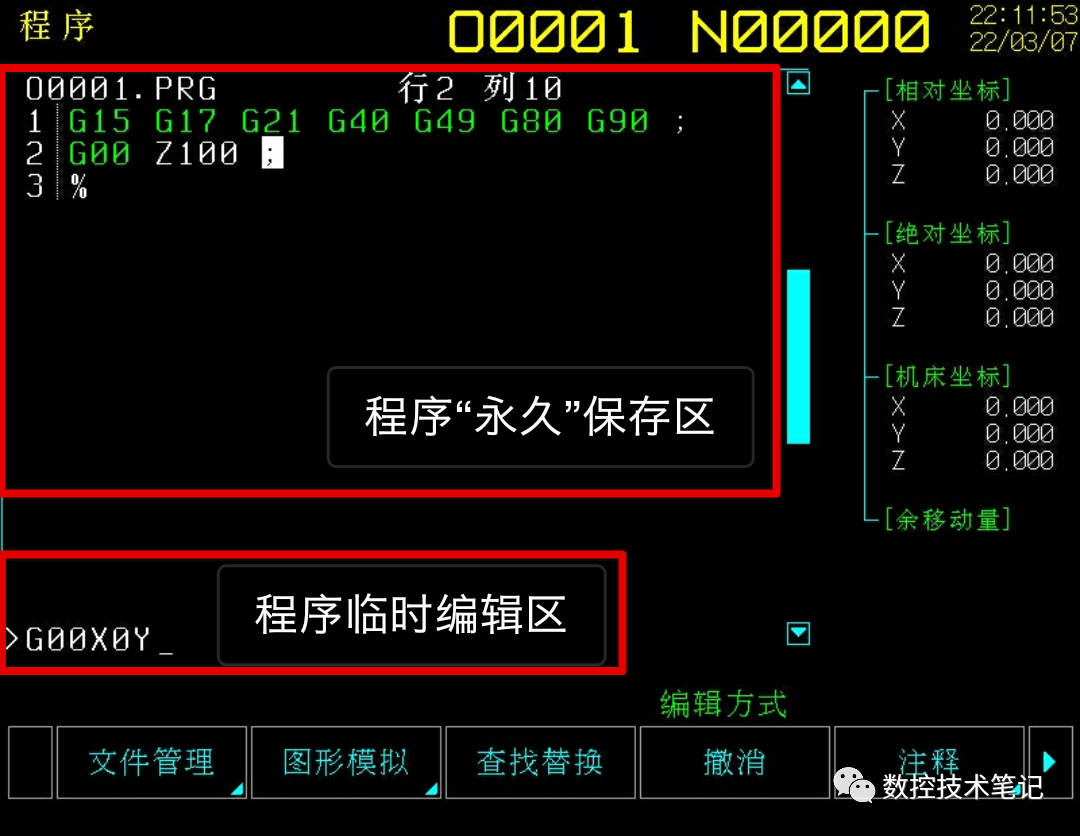

③按T1 M6，再按 [EOB] 键，这个调刀指令就会被输入上去；

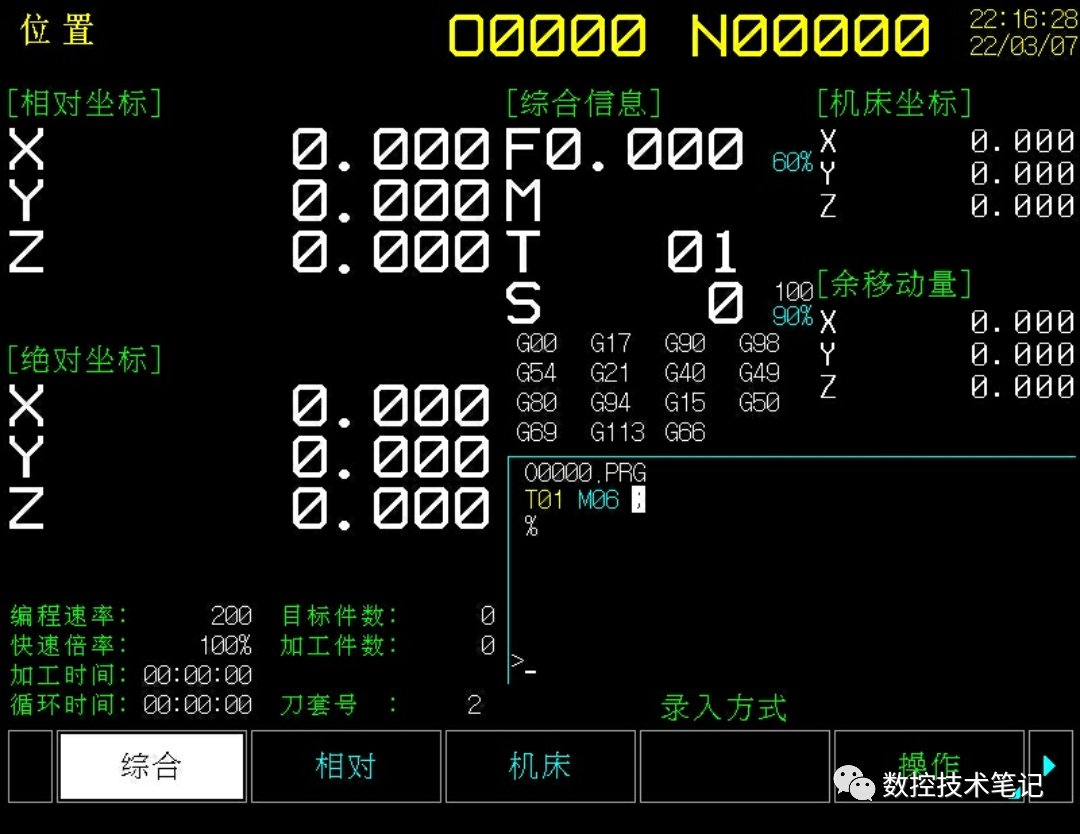

[综合信息]中的T01为当前主轴上的刀具号

④按启动按钮，主轴开始换刀，换刀结束后，[综合信息]中主轴刀号变为T01，或者附加面板上的主轴刀号显示1，代表着1号刀具已经被调到主轴上了；

⑤切换成手动方式，按松刀按钮，将1号刀具装到主轴上即可，此时1号刀就算排好了。

排其它刀具也都是按此方法，比如继续排2号刀，运行完T02 M06后，主轴上的刀号变为T02，再手动把2号刀具装到主轴上，此时2号刀就排好了，而1号刀被机械手就近放进了刀库，也就是被排进了刀库，继续排3号刀的话，2号刀就会被排进刀库。

温馨提示

圆盘刀库的特点是随着不断换刀，刀库里面的刀套号与刀具号是会变得不一致的，比如：1号刀套里面不一定是1号刀具，因为这种刀库注重换刀效率，采用的是就近取刀放刀，不过不用担心系统记不住哪个刀套里面是哪把刀，只管调(diào)用就行，如果想了解哪个刀套里面装的是哪把刀，可以通过按 [诊断] 键，再按屏下方 [PC参数] 键，再按屏下方 [刀库TL] 键查看，其中序号为刀套号，序号右侧的数据为刀具号。

⒉调整主轴转速

操作步骤：

①按 [位置] 键，进入位置页面

②切换成录入方式

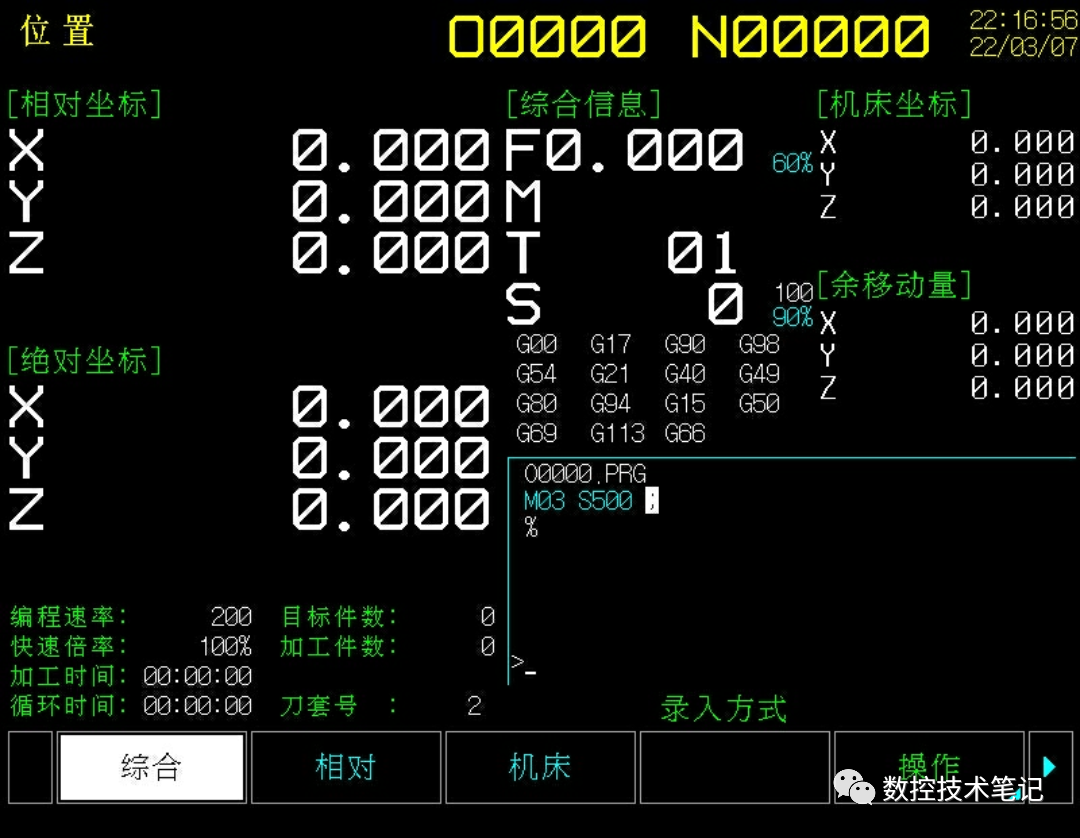

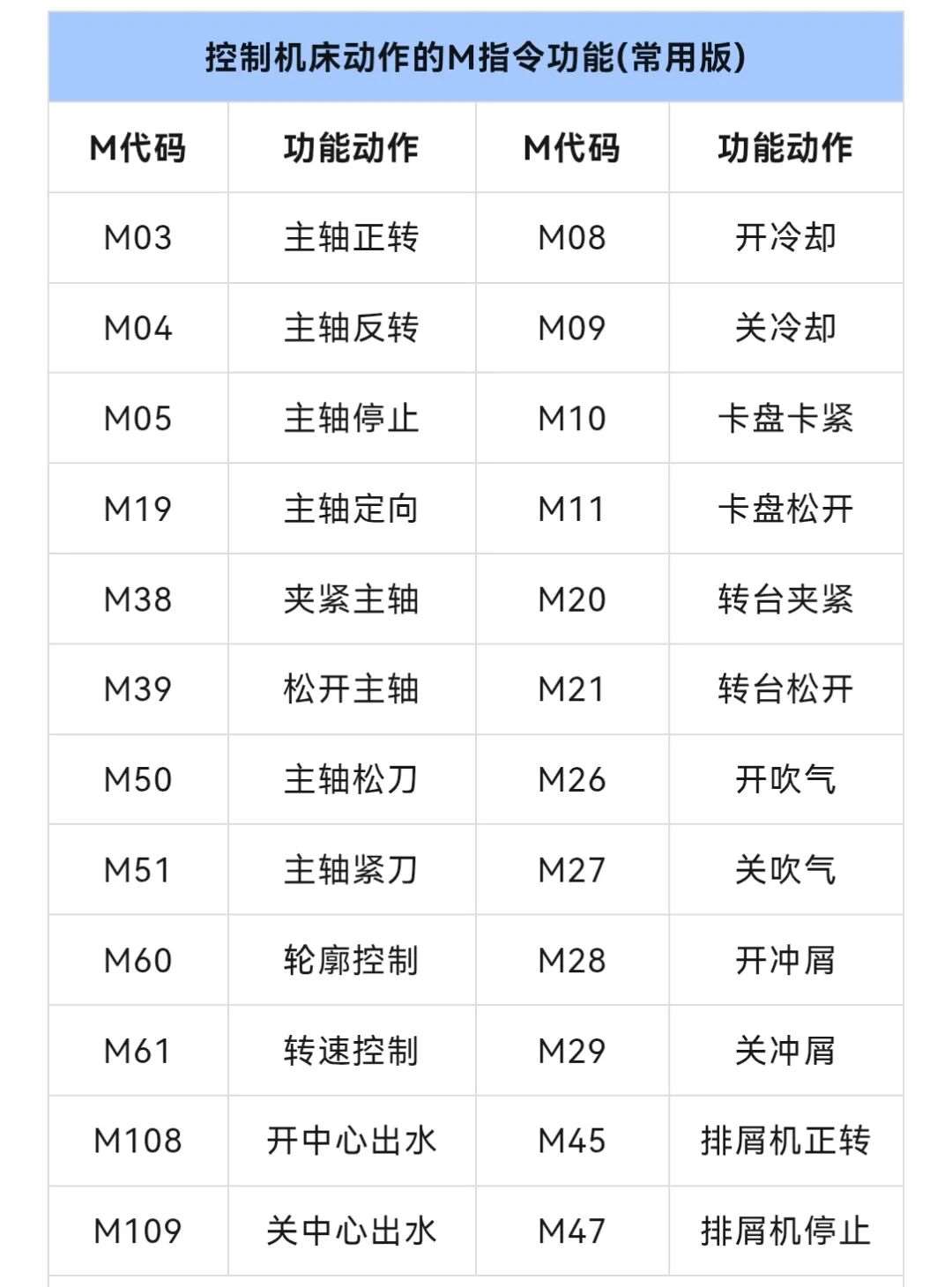

③按M03 S500，再按 [EOB] 键，这个调整主轴转速指令就会被输入上去；

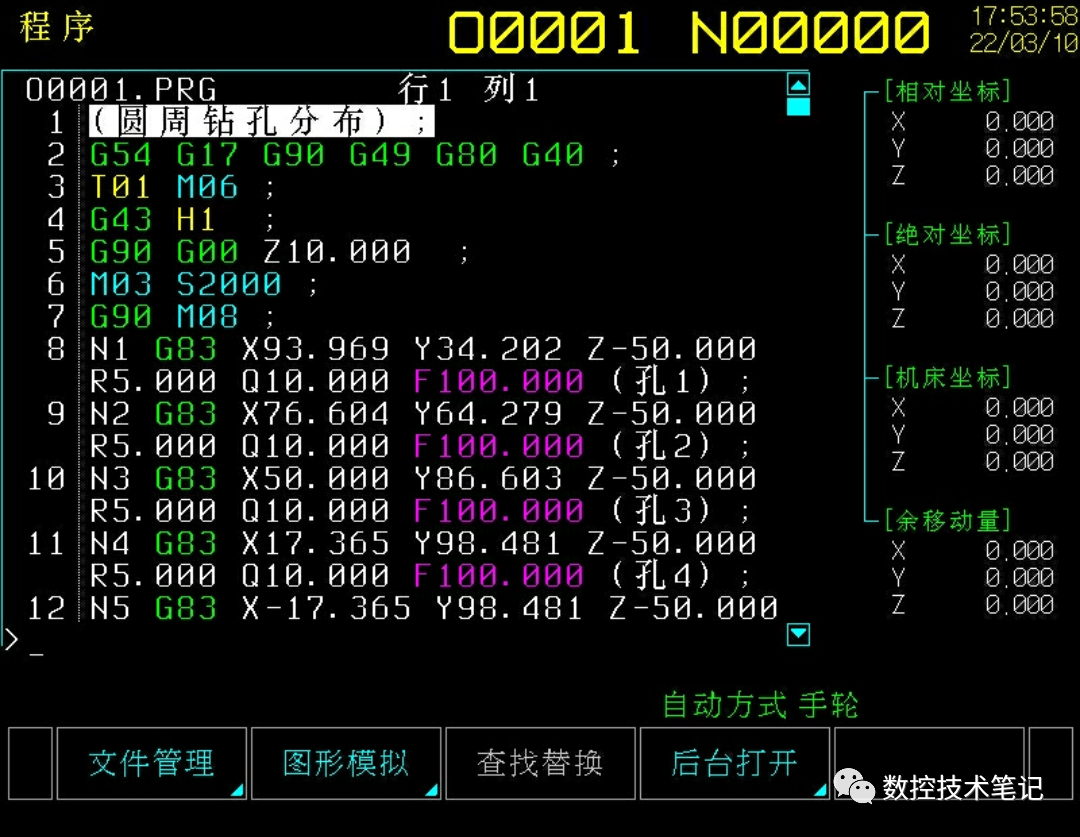

④按启动按钮，主轴开始以500转的转速正转，[综合信息]中S会显示为S500。

⒊对刀

目的：是告诉数控系统，工件在机床坐标系中的位置，即把程序零点在机床坐标系中的位置坐标值预存到系统。

点击下方文字

《偏置式分中棒的用法及注意事项》

《凯恩帝好用｜系统操作入门通》

《还在找凯恩帝(KND)系统说明书？》

《凯恩帝加工中心系统编程入门》

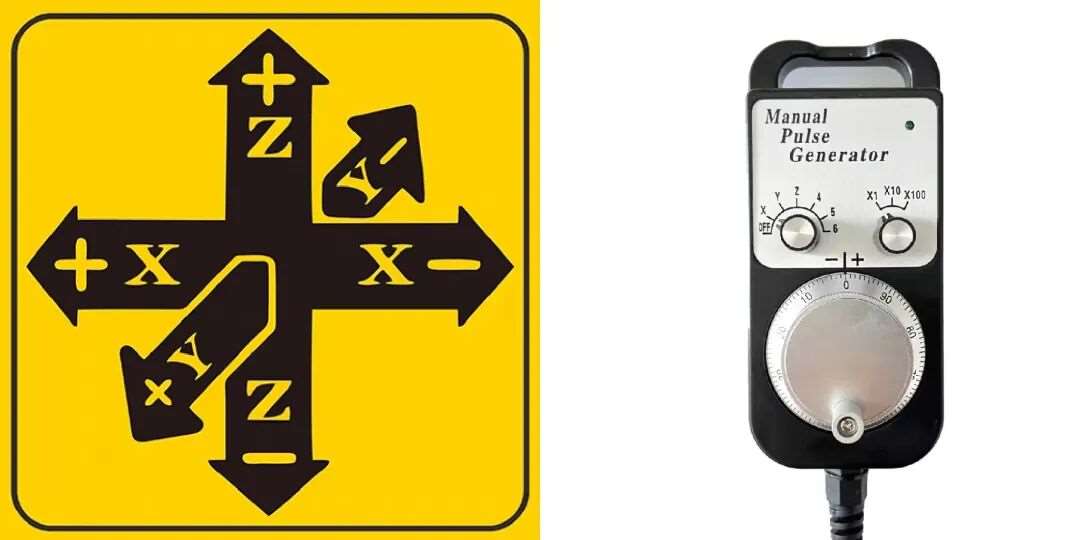

对刀前，先熟悉一下各轴的移动方向，避免碰伤工件，如果忘了该往哪个方向移动，可以参考如下图，以X轴为例，想让工作台向左移动时，手轮要朝+号方向摇。

操作方法：

⑴ X轴、Y轴对刀

调(diào)装着分中棒的刀

切换成手轮方式，按 [主轴正转] 键

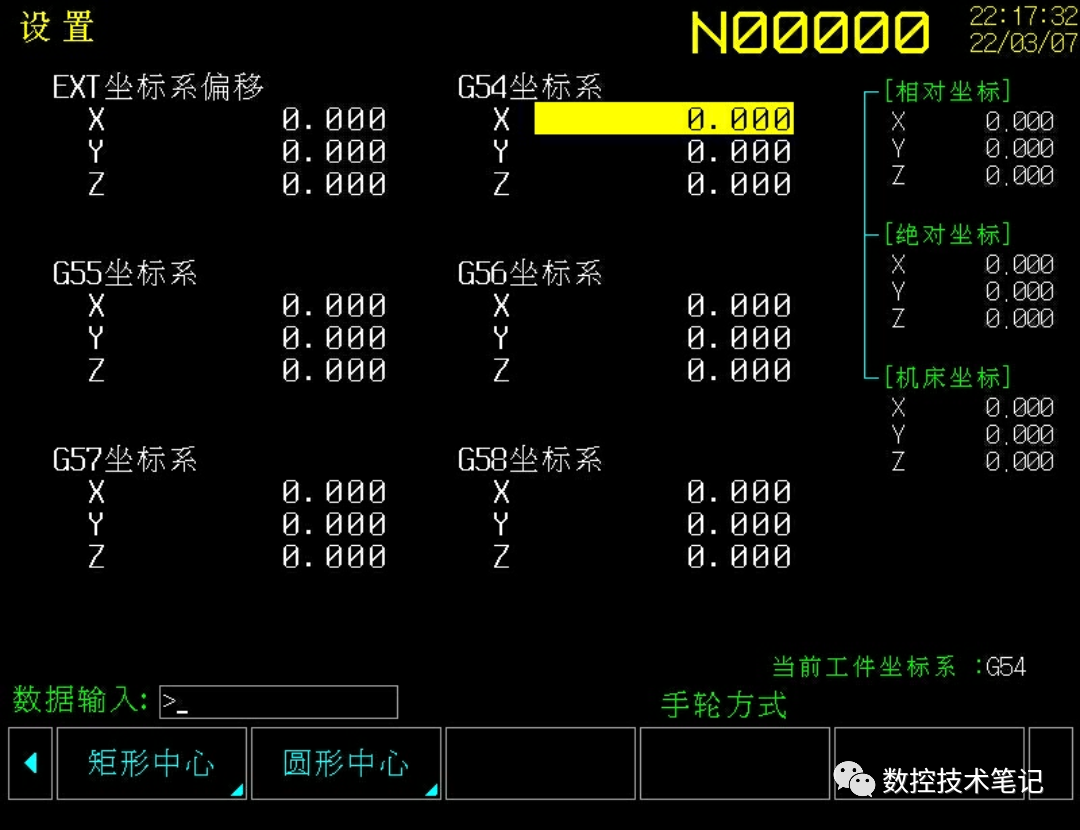

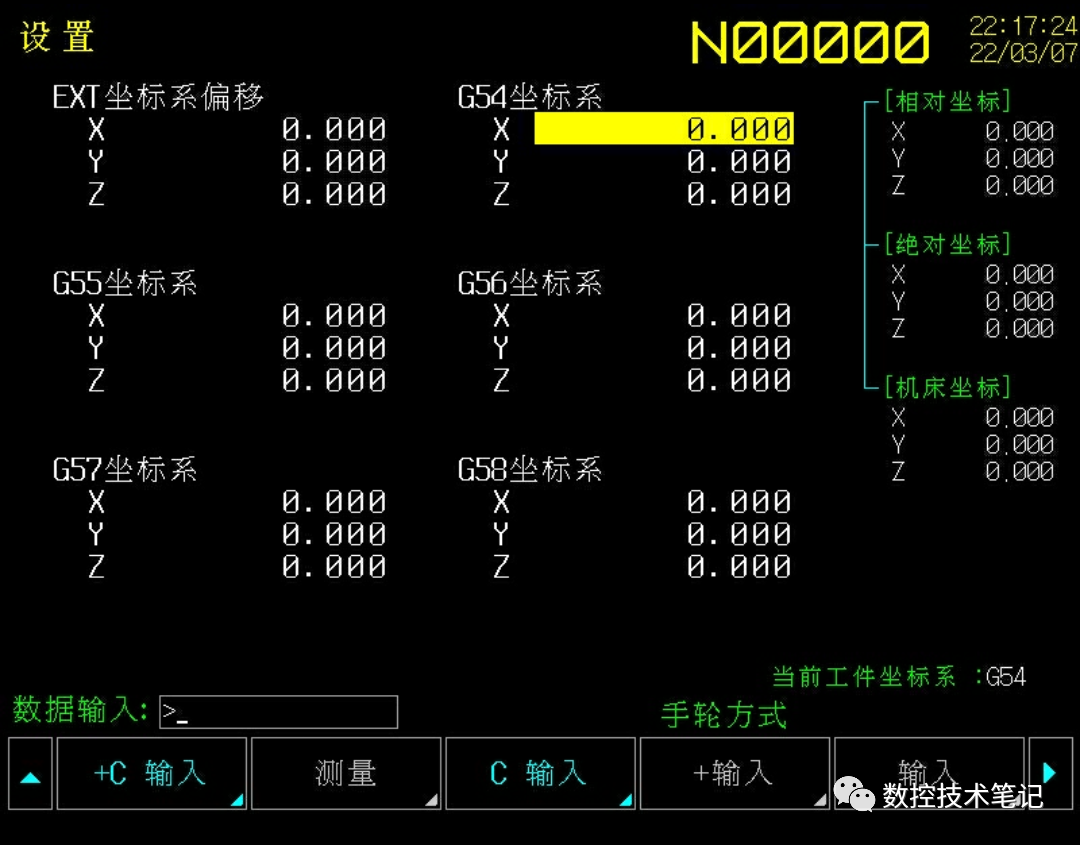

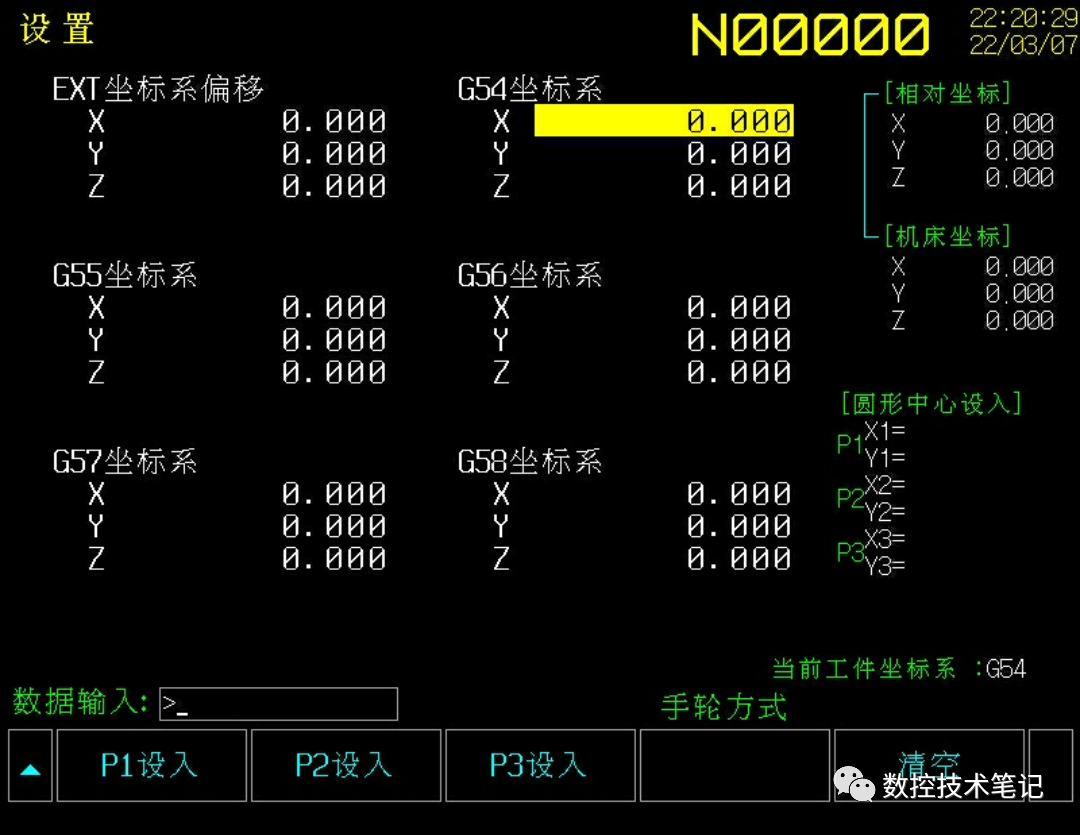

按 [设置] 键，进入设定工件坐标系页面，刀补页面有坐标系的不用按设置。

对G54时，光标要在G54工件坐标系里面

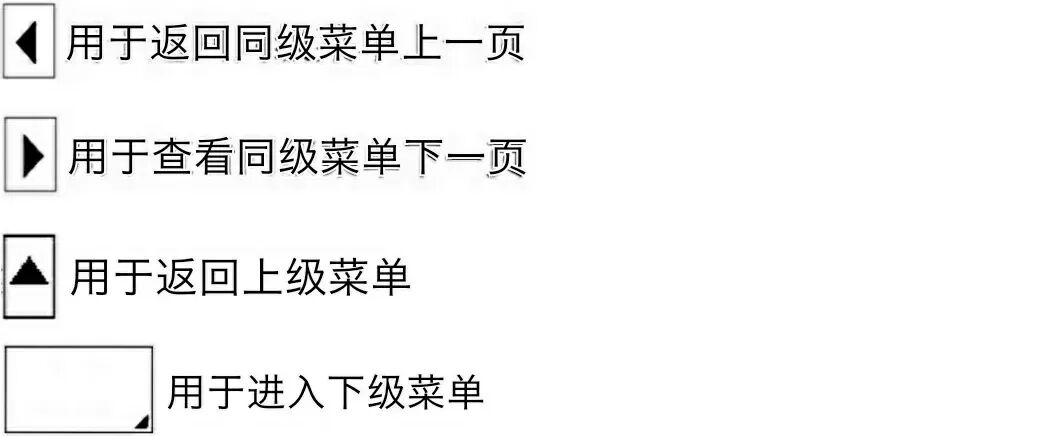

按 [▷] 键，进入分中操作选择

方形对称型工件选择 [矩形中心]

按 [矩形中心] 键，进入矩形分中

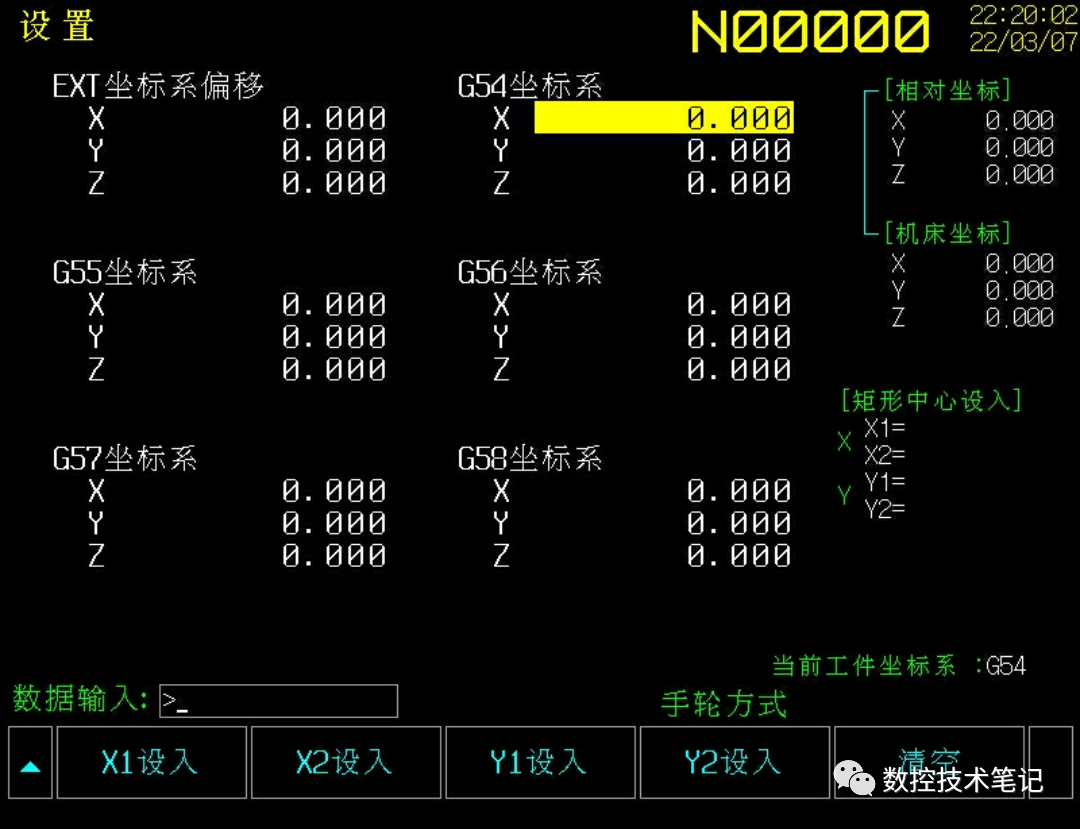

手轮控制机床，使分中棒碰到工件左侧，如下图所示X1位置，按[X1设入] 键，屏右下方的[矩形中心设入]中的X1就会记录下分中棒当前的X轴机床坐标。

X2设入、Y1设入、Y2设入参考X1操作方法。先碰哪一侧没先后顺序，但是按设入时，一定要先1后2，因为按1会清除2。

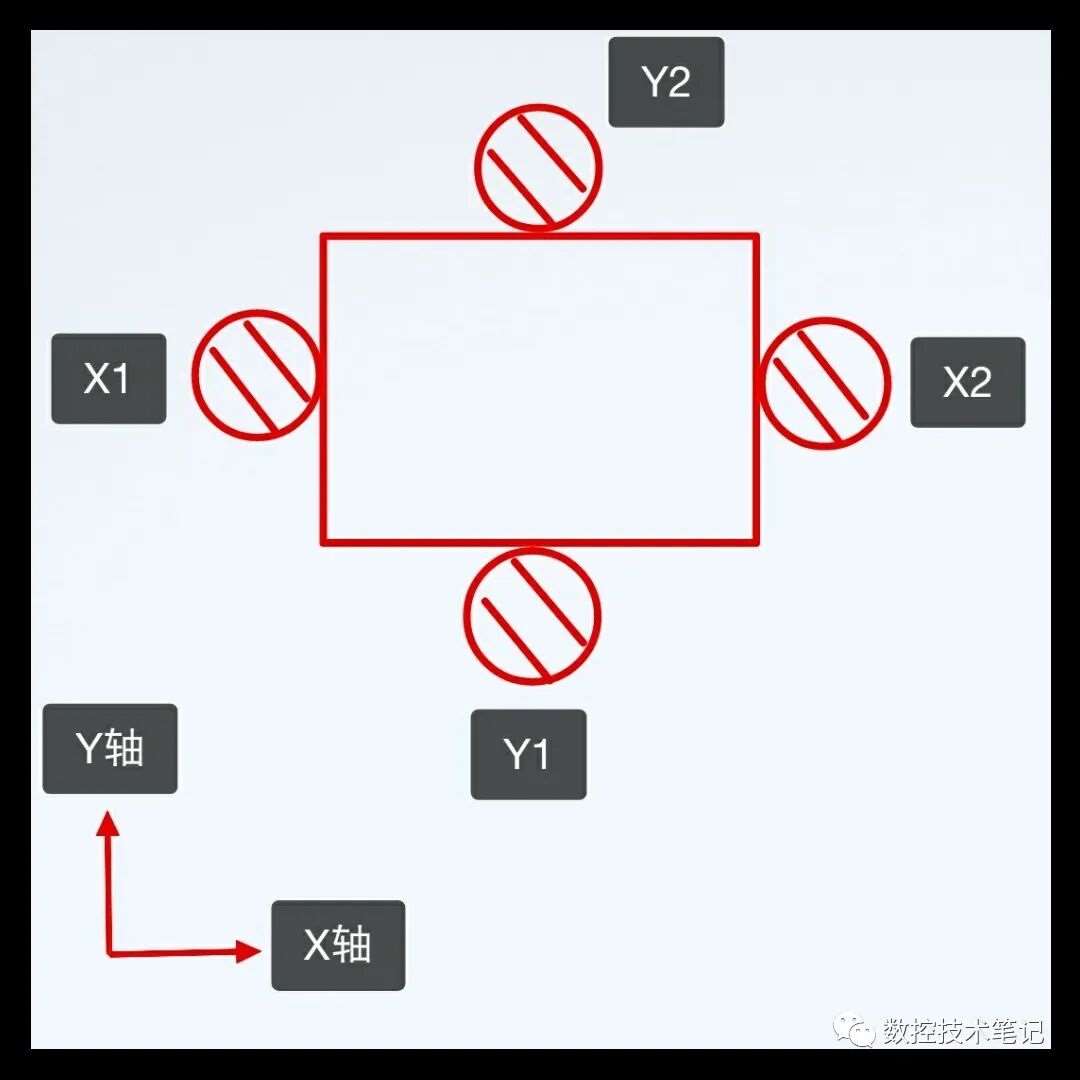

图片中长方形为工件，圆圈为分中棒

图片中大圆为工件，小圆为分中棒

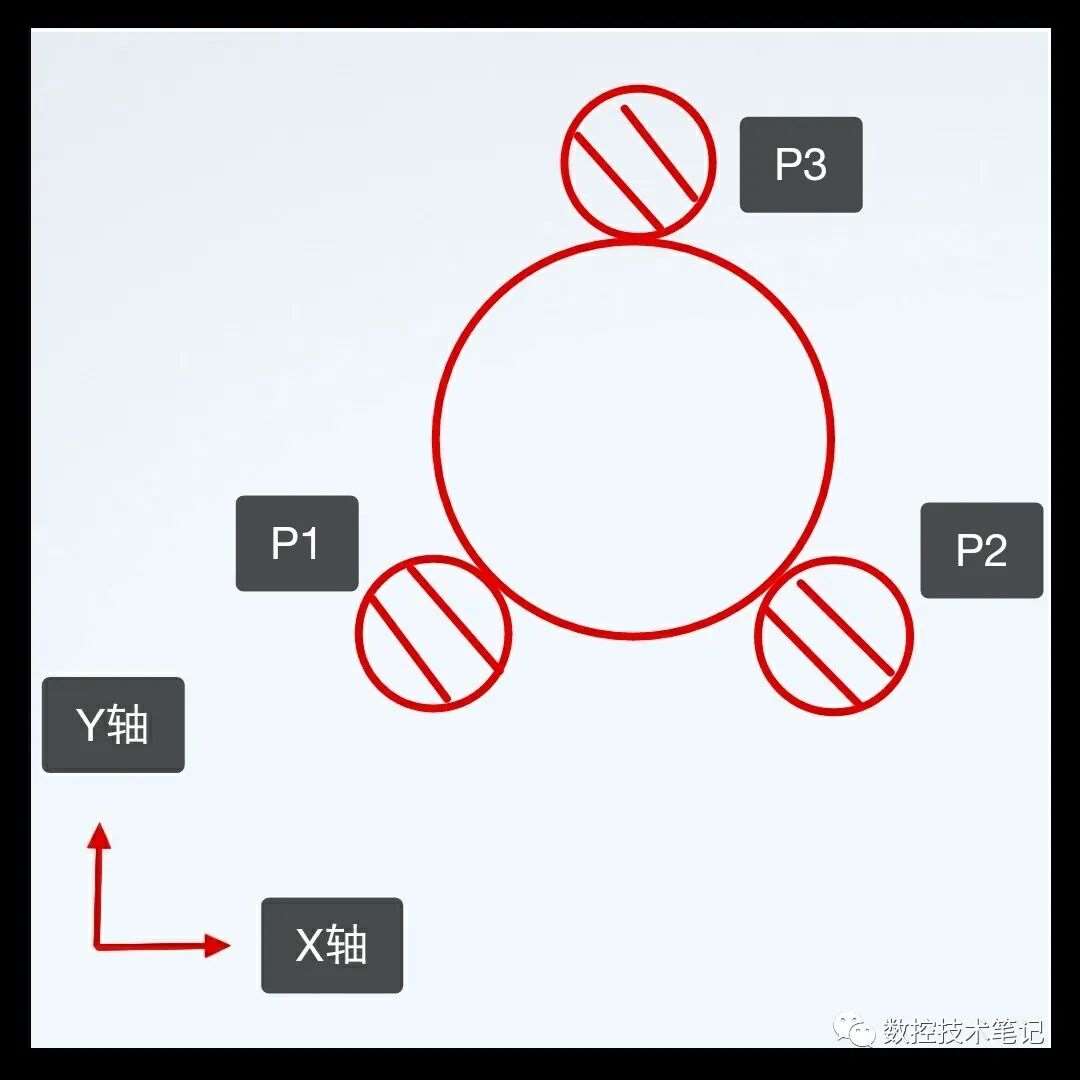

经以上操作，G54中的X和Y便自动存入了P1、P2、P3三点之间的机床坐标。

零点对到边中心或角上用 [测量] 操作

按 [◁] 键，进入测量操作

假设一个异形件，它的图纸把基准设计到了工件左下方的一个直角上，图纸上其他尺寸都是以这个角为基准确定的，那么就要把工件坐标系设定到这个角上；

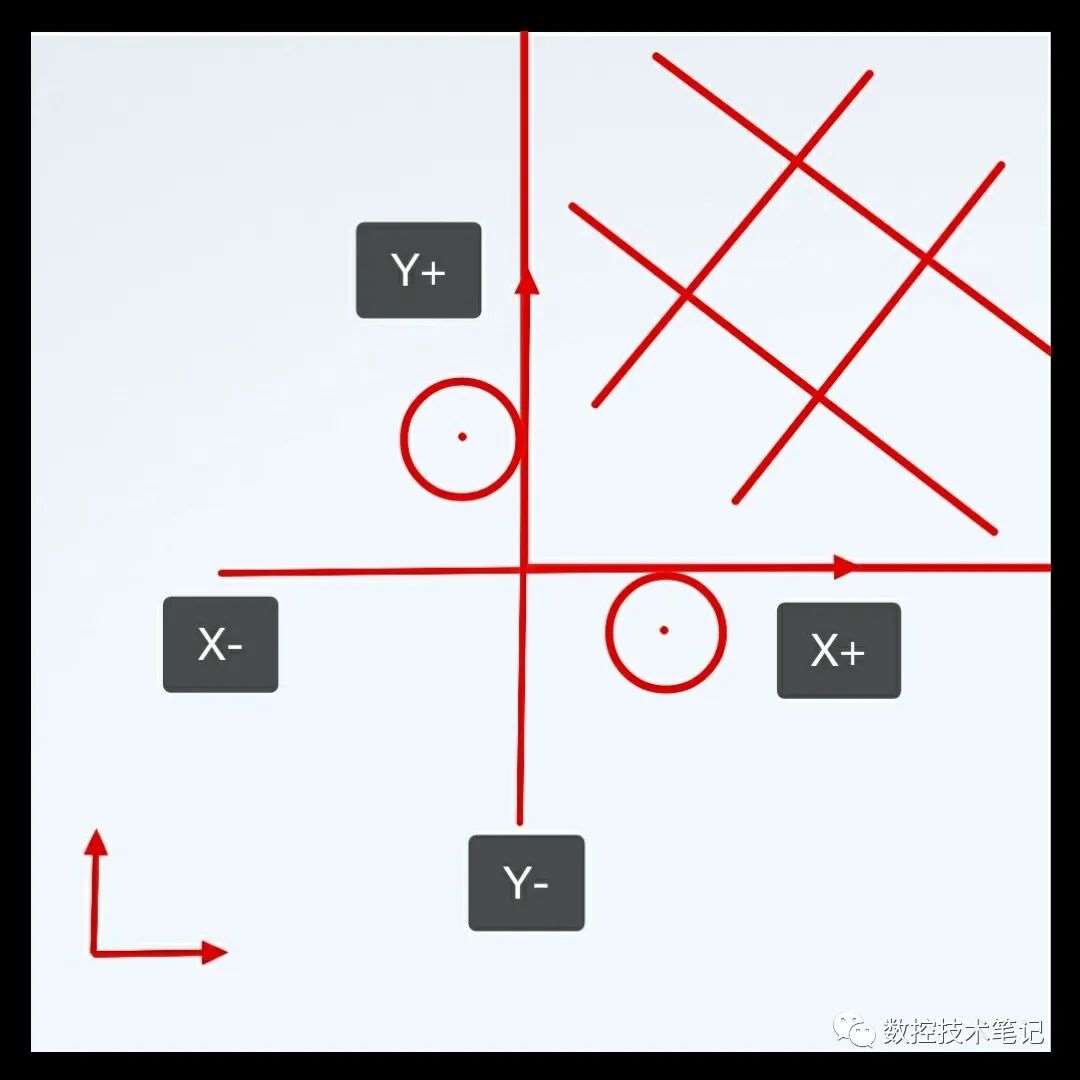

假设所用刀具直径是10毫米的，用刀具碰到如下图所示左侧的圆圈的位置，按X-5后，再按 [测量] 键，屏中间出现确认操作提示后，按屏下方 [确认] 键，G54中的X便存入了当前位置的机床坐标，[坐标]中X变为X-5.000，证明X轴设定好了；

(为什么是X-5？因为对刀时，我们对的其实是刀的中心在机床坐标中的位置，当前刀的中心在我们要设定的工作原点的X轴负方向上的5毫米处，所以按X-5，因此工作原点也就确定了)

再用刀具碰到如下图所示下方的圆圈的位置，按Y-5后，再按 [测量] 键，屏中间出现确认操作提示后，按屏下方 [确认] 键，G54中的Y便存入了当前位置的机床坐标，[坐标]中Y变为Y-5.000，证明Y轴设定好了；

图中右上方网格区域为工件

带中心点的圆为刀具

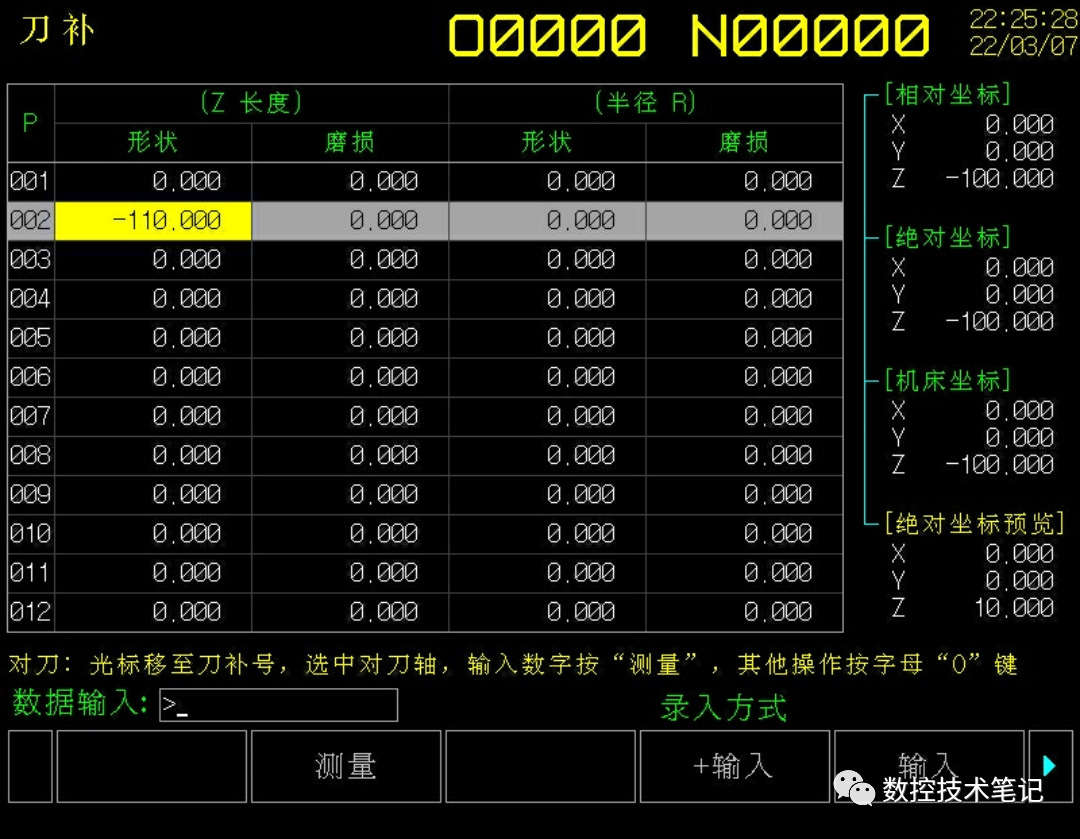

切换成手轮方式

再按 [测量] 键，屏中间出确认操作提示

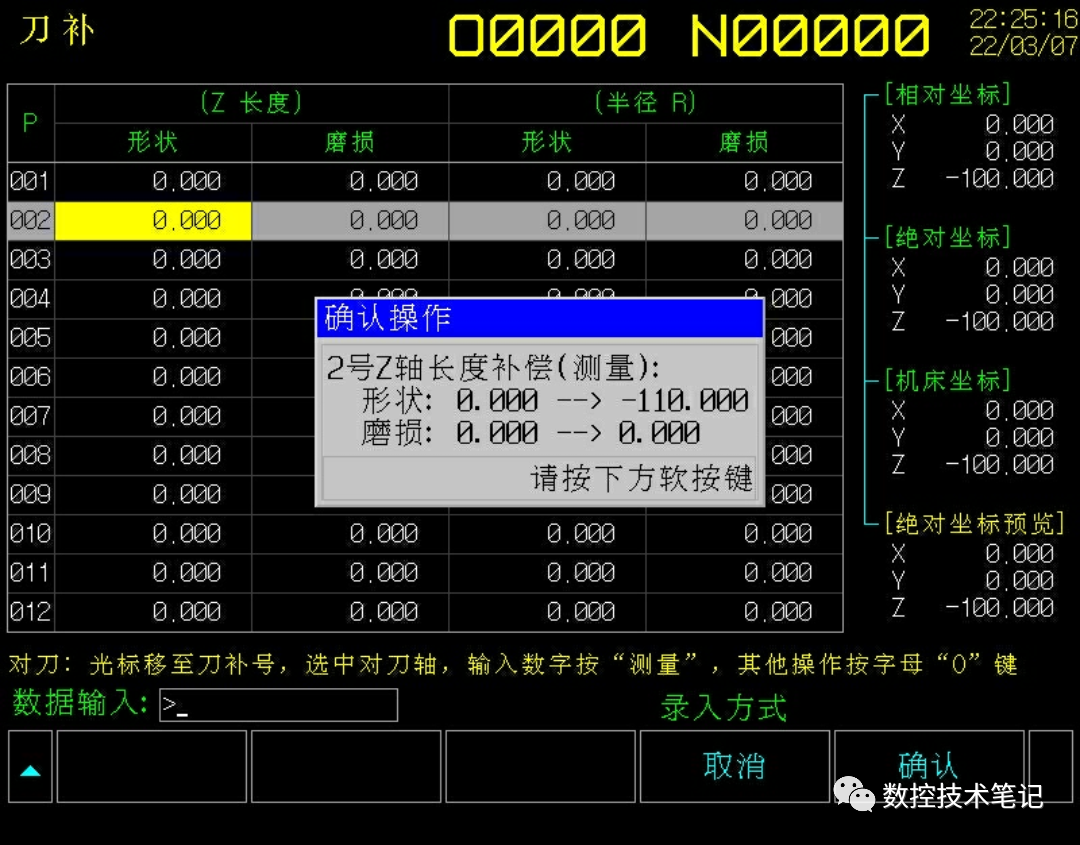

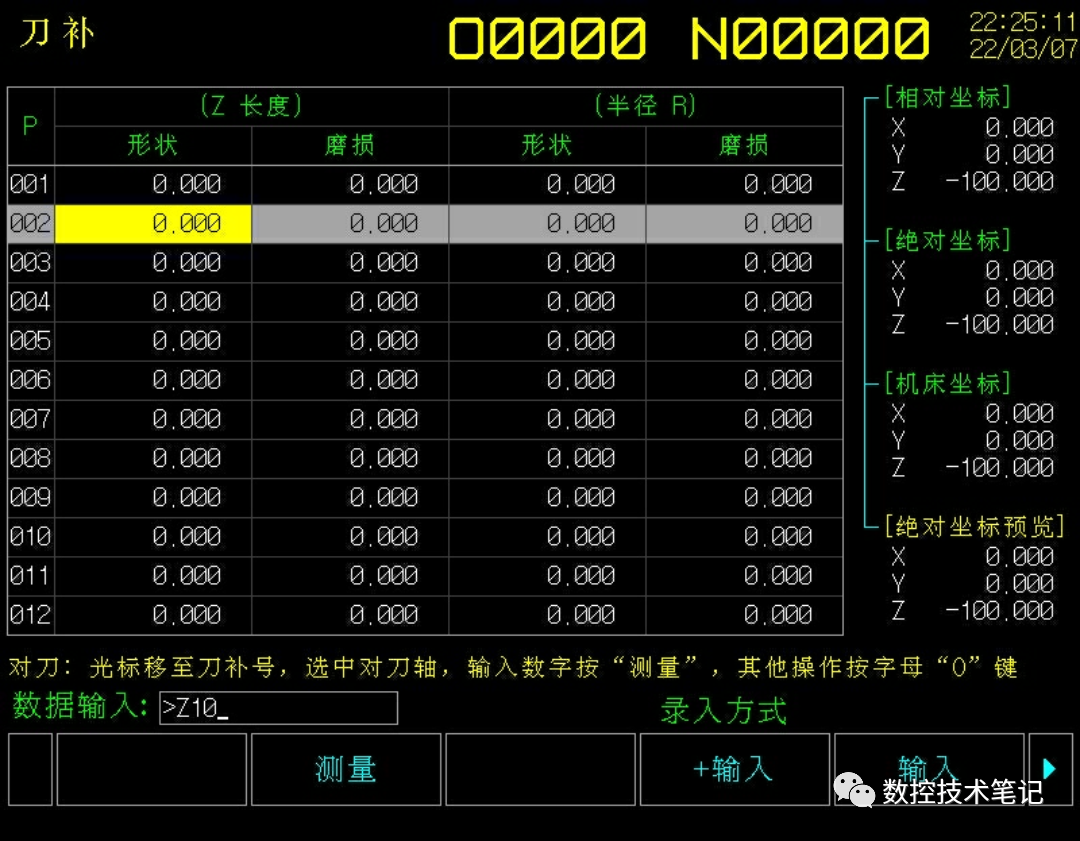

T03按这个方法存入P003；

T04按这个方法存入P004；

其他刀具以此类推。
