今天给大家分享一个FANUC（发那科）数控系统的具体操作流程，FANUC Series 0i Mate-TD数控系统面板，但是不同机床生产厂家生产的卧式经济型数控车床，所配置的机床操作面板布局不尽相同，但其功能却大同小异，都是由控制机床的运行状态，工作方式选择按钮、程序运行控制开关等多个部分组成，首先从开机操作介绍开始。

数控车床的开机按下列顺序操作步骤：

（1）打开机床电气柜的电源总开关，接通机床主电源，电源指示灯亮，电气柜散热风扇启动；

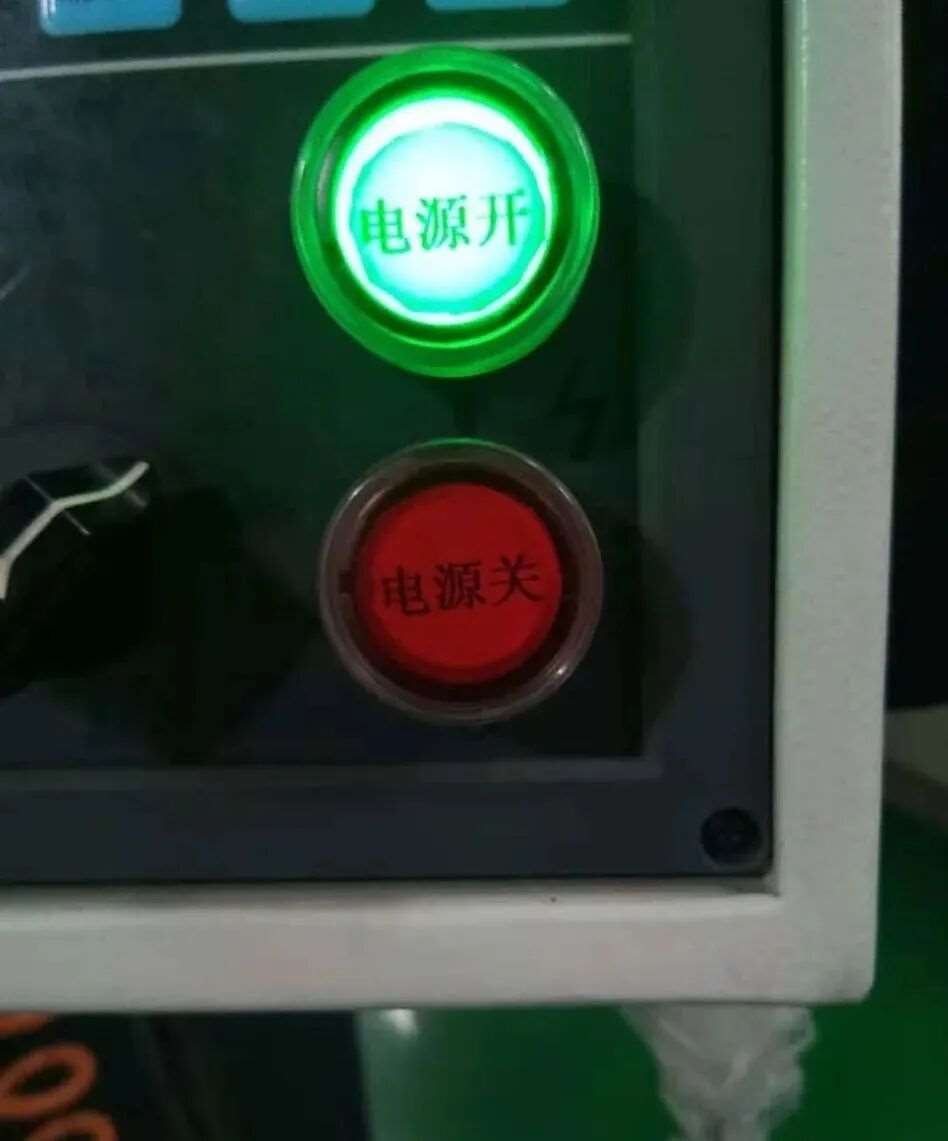

（2）在机床操作面板上按下系统电源启动【ON】键（关机时按【OFF】键），为数控系统上电，待显示器工作并显示初始画面；

（3）松开【急停】按钮（关机时按下【急停】按钮），为伺服系统上电。

（4）关机则是用相反的顺序操作。

（二）回参考点步骤如下：

1使工作方式置于【回零】键的位置上，该键指示灯亮，按【+X】键，此时工作台以快速进给方式移向参考点。返回参考点后“X零点”指示灯亮。同样按【+Z】键完成Z向返回参考点的操作。

2.MDI方式回参考点

（1）选择机床操作面板模式选择【MDI】键；

（2）选择数控系统面板程序功能【PROG】键；

（3）选择数控系统面板插入【INSERT】键，输入指令“G28 U0 W0”；

（4）按循环启动【CYSLE START】键，启动程序回零。

（三）超程解除步骤：

当机床移动到工作区间极限时会压住限位开关，数控系统会产生超程报警，此时机床不能工作。数控车床常采用软件超程保护和硬件超程保护两种方式对机床进行保护。

当X或Z轴出现超程，显示“出错”，按下【MESSAGE】键，该键可查明哪个轴出现超程，（1）将工作方式置为手动【JOG】或手轮【MPJ】；

（2）按数控系统面板的复位【RESET】键（有【超程解除】键的，则按住【超程解除】键不放）；

（3）若+X方向超程，则选择相反的方向按【-X】键移动刀架，解除超程，其他方向超程解除方法与此相同。

（四）手动连续进给步骤：

将工作方式置于手动【JOG】方式下，该键指示灯亮，先设定进给修调倍率，再按【+Z】或【-Z】、【+X】或【-X】，坐标轴连续移动；在手动【JOG】方式进给时，同时按住【快进】键，则产生相应轴的正向或负向快速运动。

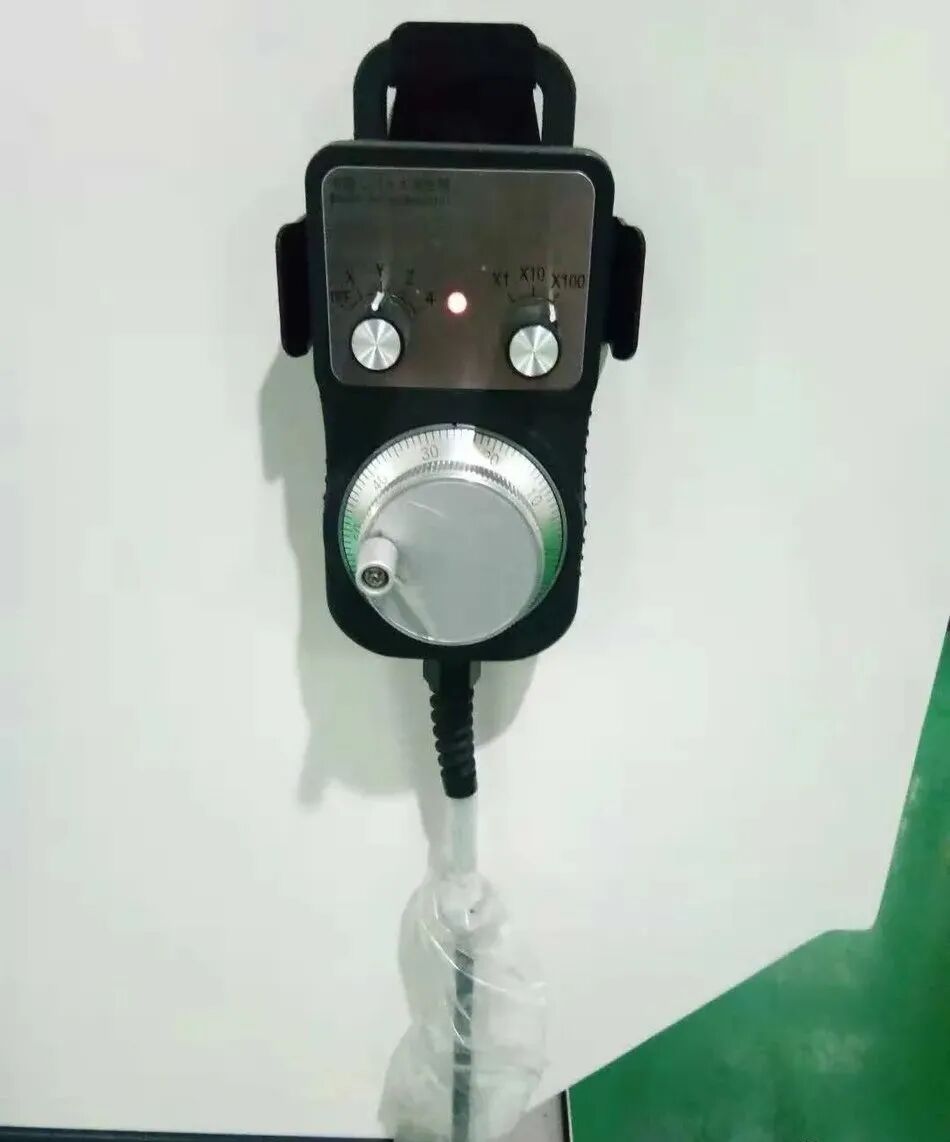

（五）手轮进给步骤：

将工作方式置于手轮【MPJ】方式下，该键指示灯亮，先设定进给修解除超程的步骤为：

调倍率，选择所要移动的轴，假如需要移动Z轴，将坐标轴选择开关置于Z挡，顺时针或逆时针选择手轮脉冲发生器一格，可控制Z轴向正向或负向移动一个增量值，连续发生脉冲，则连续移动机床Z轴。移动X轴，将坐标轴选择开关置于X挡即可，其他操作与Z轴操作相同。

（六）程序的建立步骤：

在FANUC Series 0i Mate-TD系统中，程序的建立首先要输入程序号并存储，再输入程序字。具体操作如下：

（1）打开程序保护锁，将工作方式置于编辑【EDIT】方式下，该键指示灯亮；

（2）按程序【PROG】键，进入程序编辑画面，键入地址“O”及准备建立的程序号，如O0001，按分号【EOB】键，再按插入【INSERT】键后即建立新程序O0001；

（3）依次输入各程序段的字，每输完一个程序段后，按分号【EOB】键，再按插入【INSERT】键，直至全部程序段输入完成。如程序字输入错误可按取消【CAN】键取消，连续按取消【CAN】键可取消多个字。

（七）程序的编辑操作步骤：

程序的编辑包括修改、插入、替换、删除等操作，具体操作如下：

（1）替换字符：用光标移动键移动光标到需要替换的字。输入要替换的字符后，按下替换【ALTER】键。

（2）插入字符：用光标移动键移动光标到所需插入的前一个字，输入要插入的字符后，按下插入【INSERT】键。

（3）删除字符：用光标移动键移动光标到需要删除的字，按下删除【DELETE】键删除。

（八）程序的调用操作步骤：

调用存储器中已有的程序，编辑或为自动加工做准备，具体操作如下：将工作方式置于编辑【EDIT】方式下，该键指示灯亮。按下程序功能【PROG】键，输入程序号，如O0001。按光标向下键即可调用该程序。若程序超过一页，可按上下翻页键查看程序。
