卡尺，这个功能用过的不到万分之一

2026-05-05

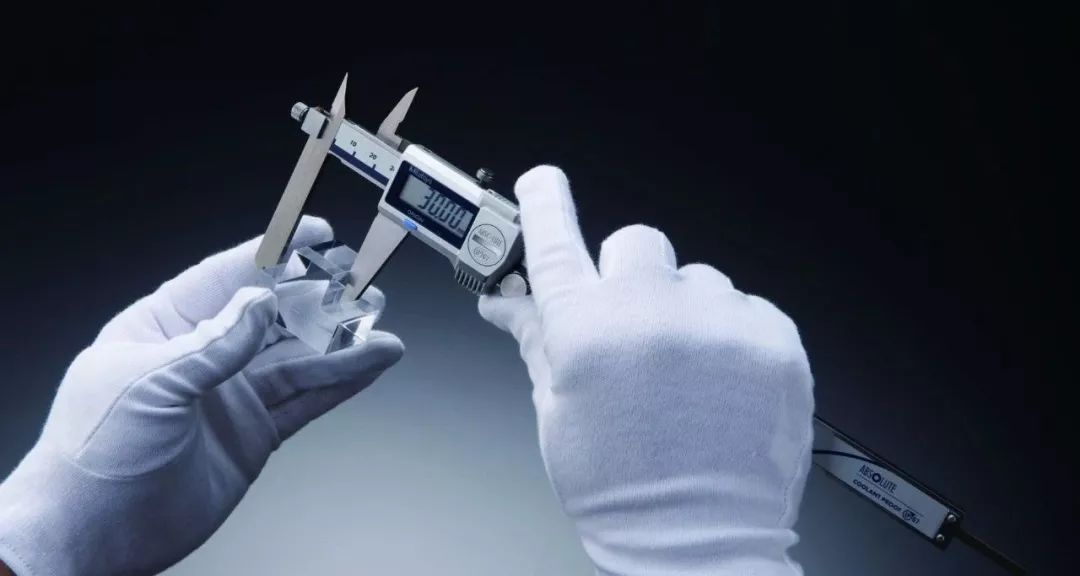

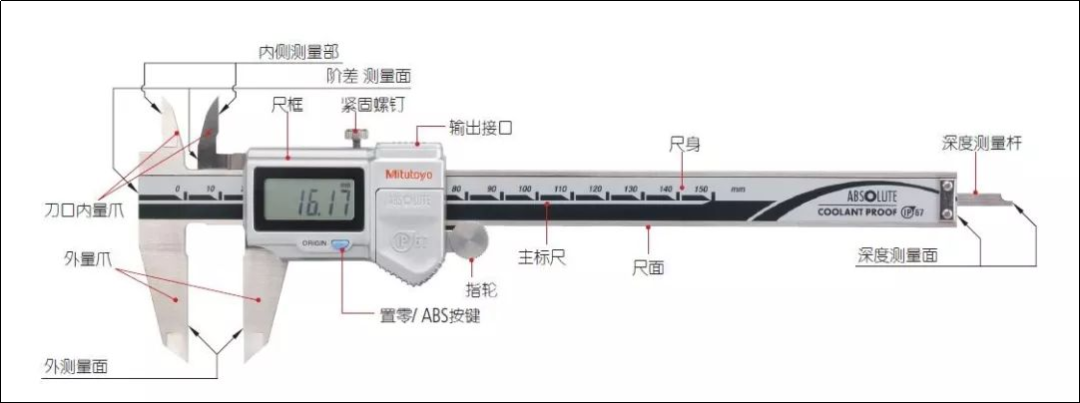

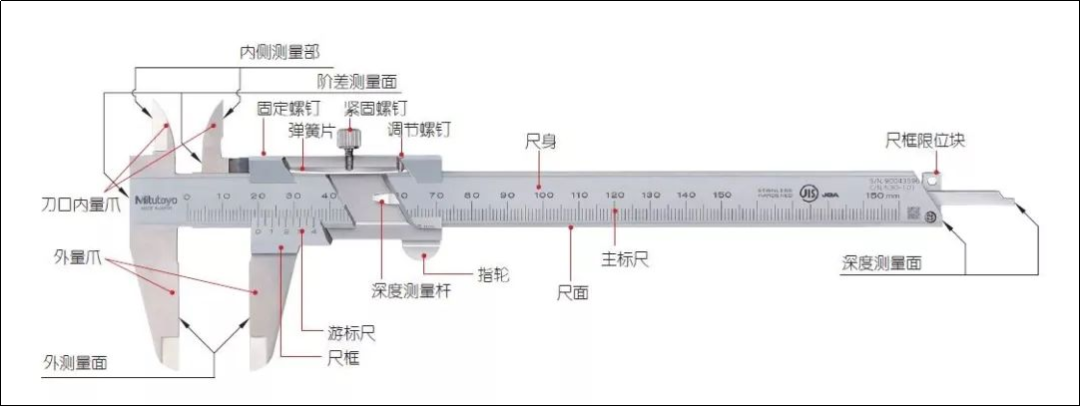

卡尺的各部位名称

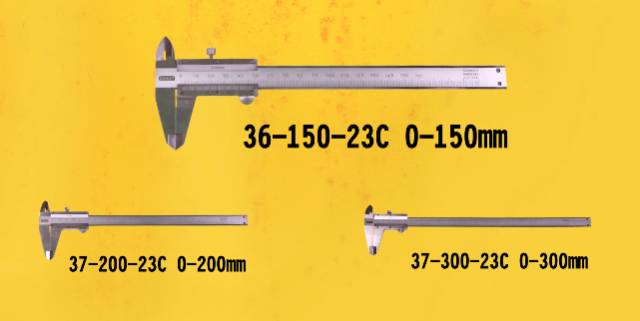

M型标准卡尺

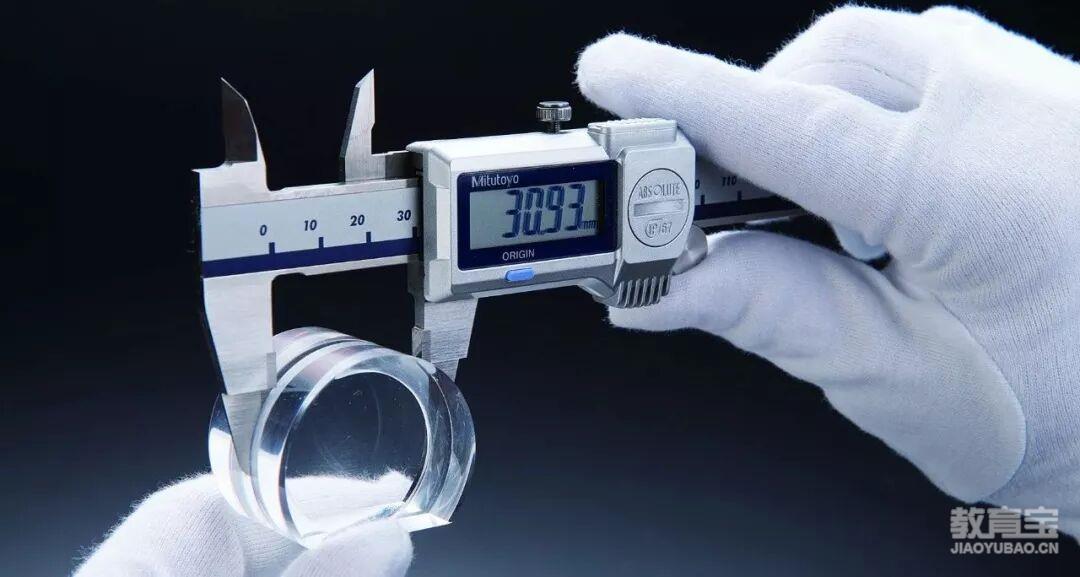

ABS数显卡尺


游标卡尺用前说明

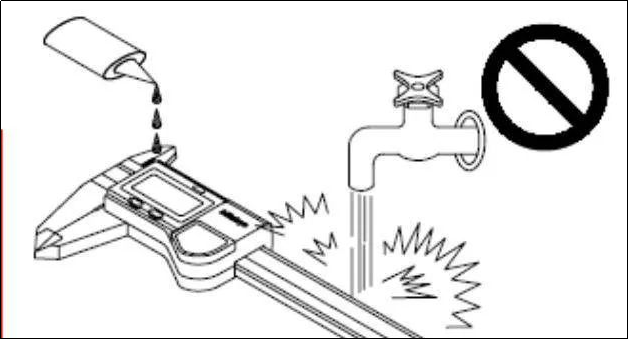

1.量具非工具，尽量别超范围使用，拿来当锤子、飞镖、烧烤钳子、油漆搅拌器。

2.跌落、敲打，都尽量避免，同时，要注意定期计量。



使用前准备

1.分值度0.02mm，示值误差±0.03mm，*大的示值误差±0.04mm。

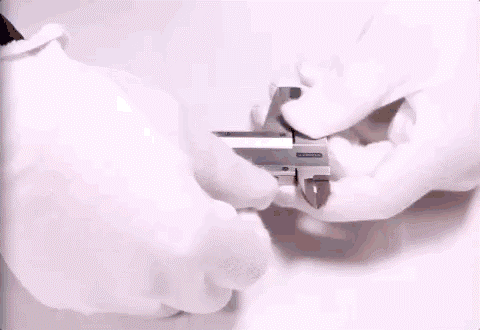

2.用无水酒精擦拭测量面。

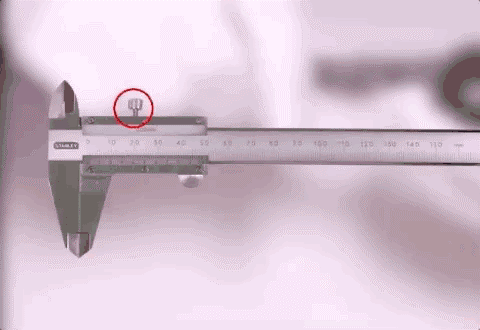

3.调节制动螺钉，卡尺顺畅滑动。


开始测量

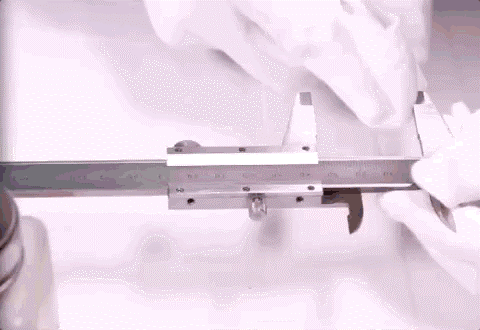

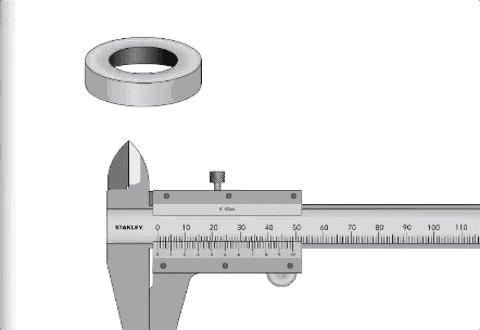

1.量块测量

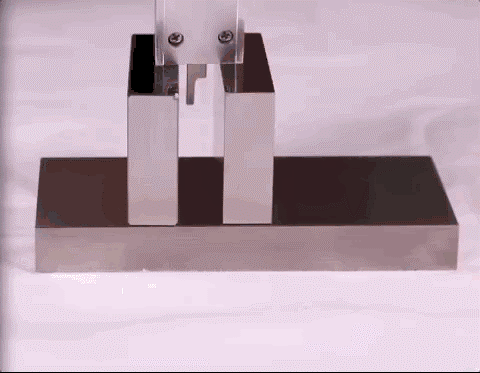

2.内径测量




调节制动螺钉，固定卡尺读数。

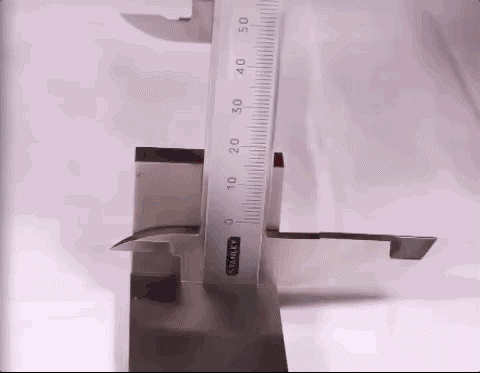

3.深度测量

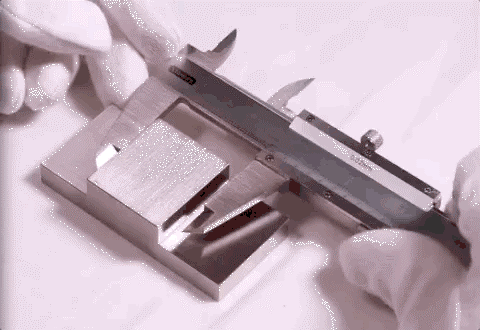

4.台阶测量

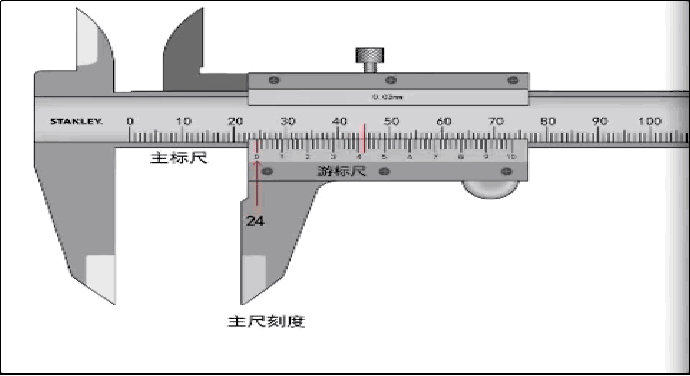

读数方法

主尺刻度+游标尺刻度=实际刻度


卡尺的刻度读法

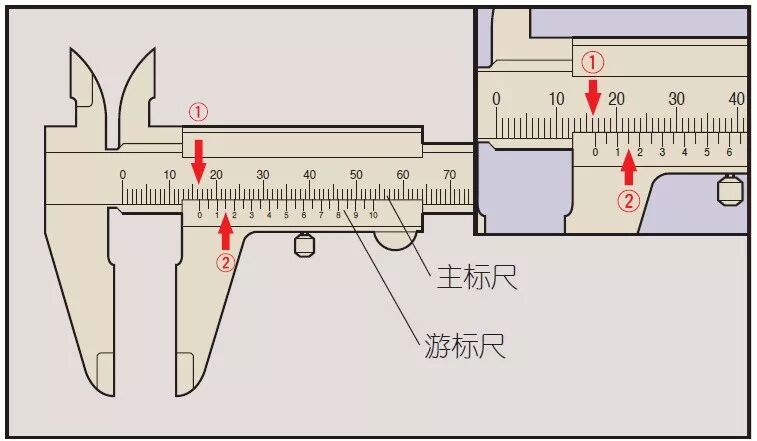

游标卡尺



分度值：0.05mm
①主标尺读数：16mm
②游标尺读数：0.15mm
读数值：16.15mm
注意：②0.15mm是读取的主尺刻度与游标刻度重合的位置。

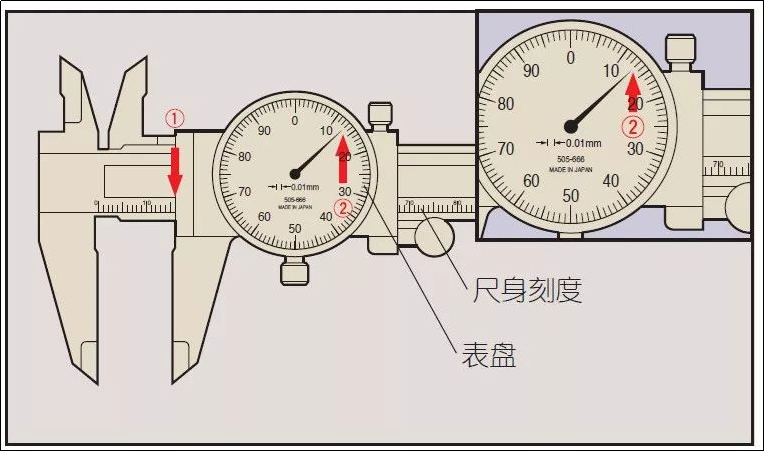

带表卡尺

分度值：0.01mm
①主标尺读数：16mm
②表盘读数：0.13mm
读数值：16.13mm

卡尺的测量应用

通用卡尺：

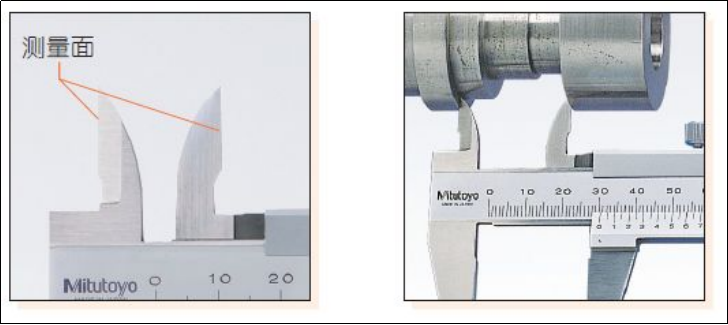

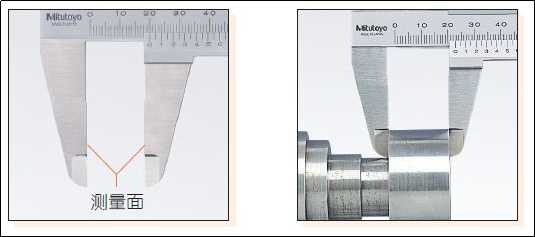

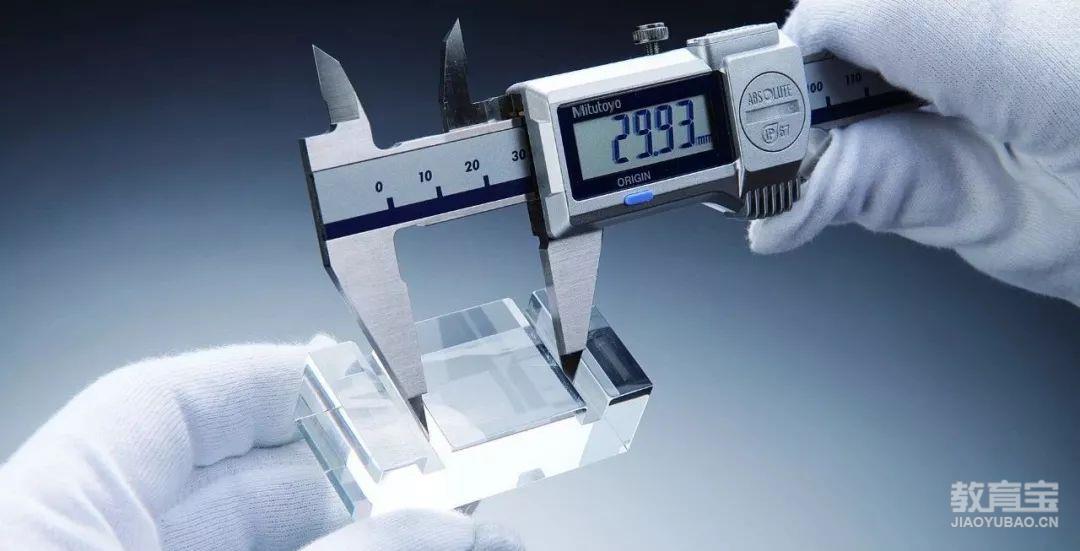

外尺寸测量


内尺寸测量

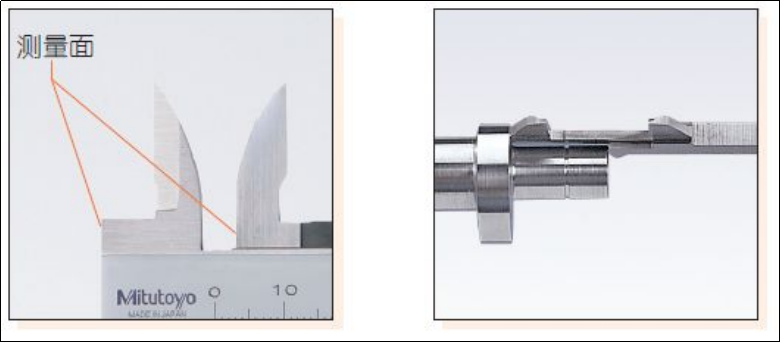

阶差测量

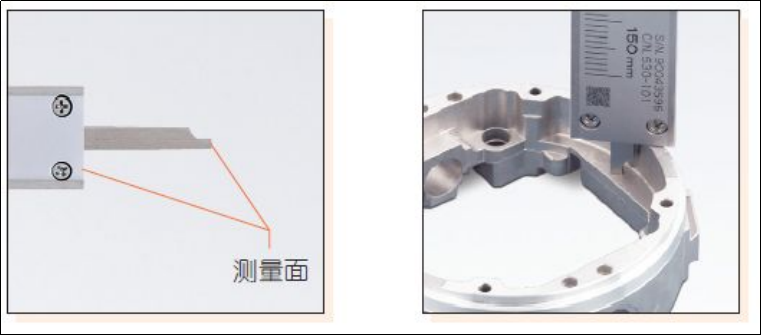

深度测量

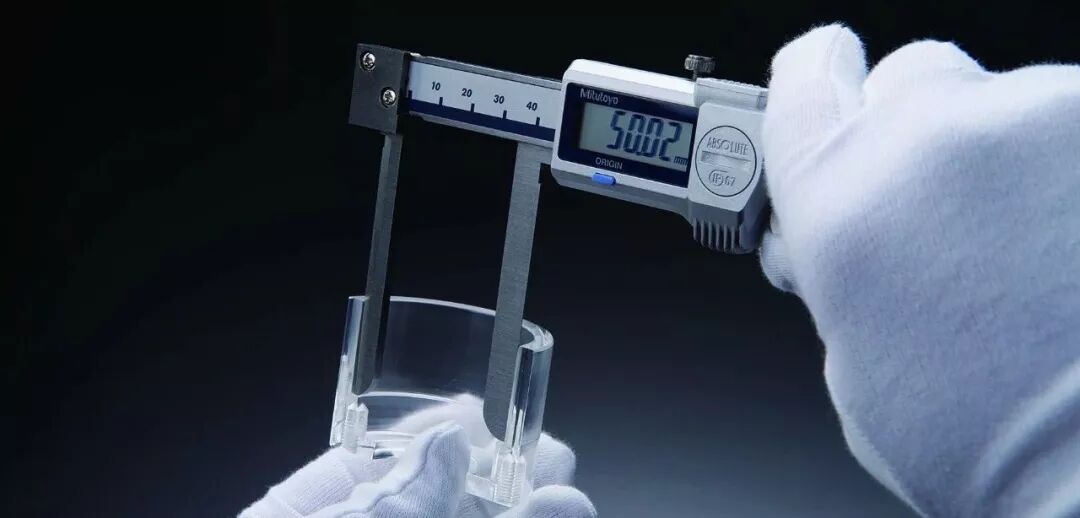

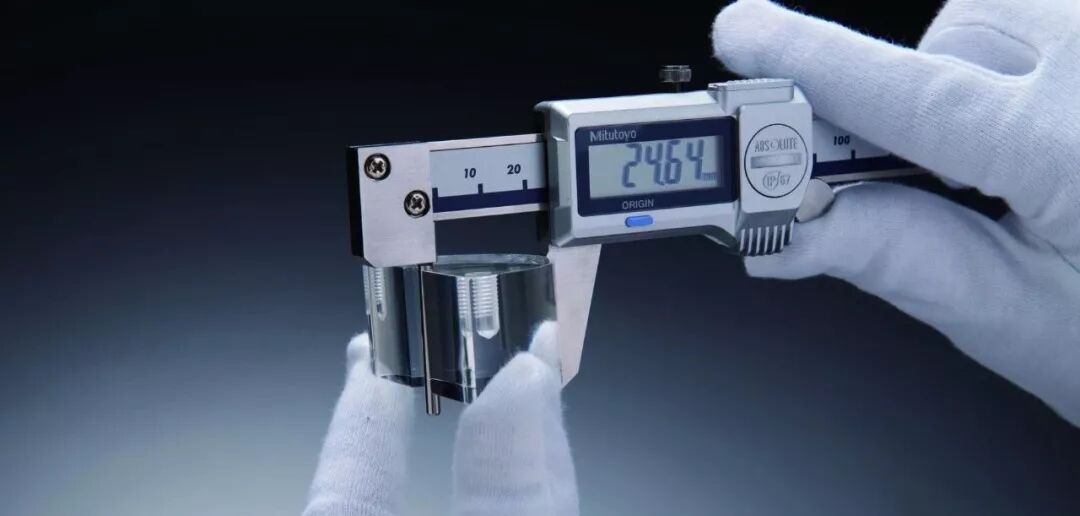

专用卡尺：沟槽直径测量 尖爪卡尺



窄槽直径测量 薄片卡尺



阶差断面测量 偏置卡尺



管壁厚度测量 管壁厚度卡尺




内径测量 内径卡尺




卡尺使用注意事项

M型标准卡尺例：使用前的注意事项


1. 使用少量千分尺润滑油擦拭基准端面及滑动部位。



2. 全行程移动尺框，确认是否被卡住等。


3. 清洁测量面后，使其贴合，确认下面的内容：

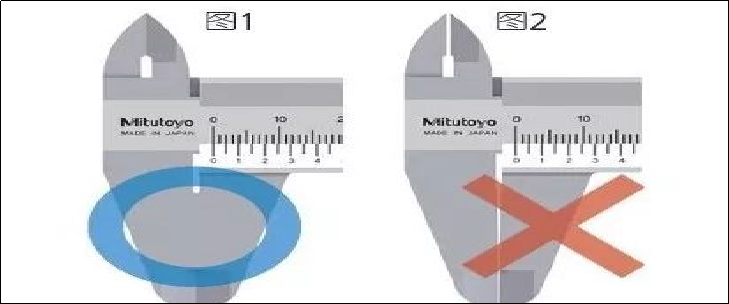

■外侧测量面：对准光源时，看不到光是正常的，如图1所示。
有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光，如图2所示。
■内侧测量面：对准光源时，仅能看到一点光的状态是正常的，如图1所示。

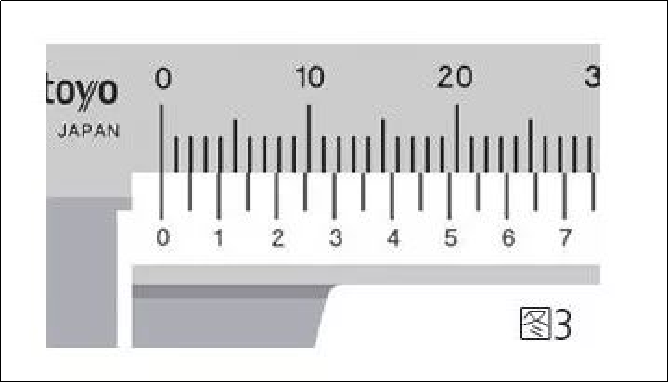

■请确认基准点，如图3所示。



使用中的注意事项

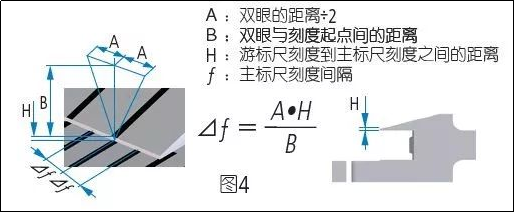

1. 读取刻度时，请将视线对准正面，注意视差，如图4所示。

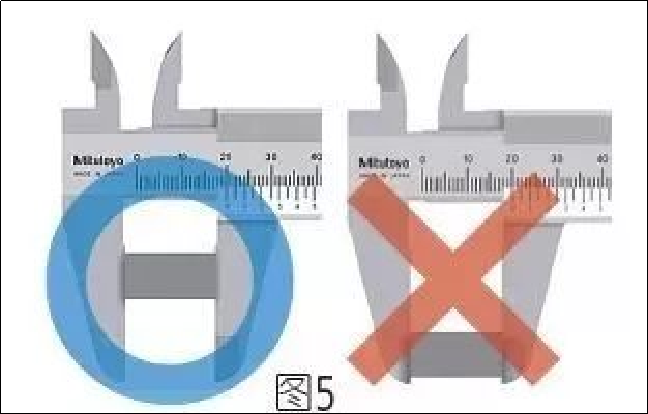

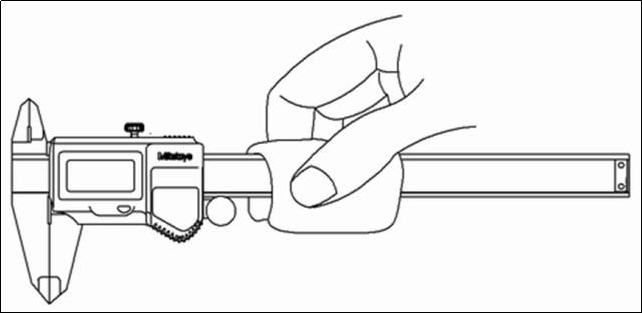

2. 测量时，请使用一定的力量，尽量在量爪根部测量，如图5所示。

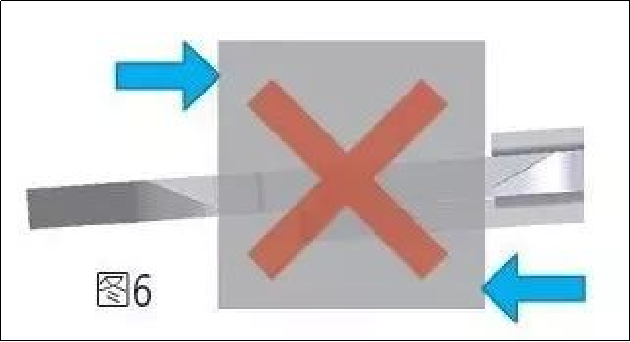

3. 请不要在测量面倾斜的状态下测量，如图6所示。



使用后的注意事项


1. 使用后，确认各部位有无损伤并将整体清洁干净。


在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。

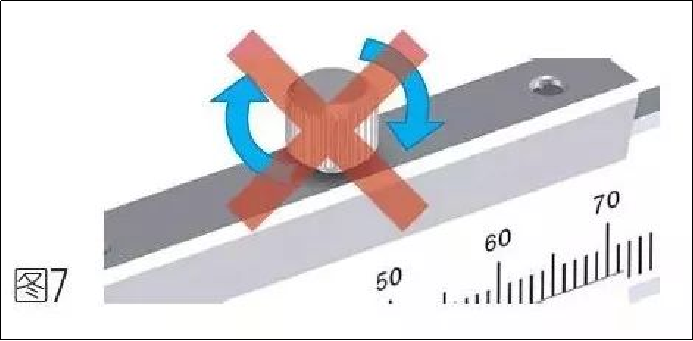

2. 将外侧量爪打开0.2～2mm左右，无需拧紧紧固螺钉保管，如图7所示。



3. 不能在高温高湿、多尘埃及多油污的场所存放。

*如使用数显型卡尺，若长期不使用时请取下电池。游标卡尺的原理与读数，好多试验员都读错！


视频资料，建议WiFi观看


游标卡尺读数常见错误剖析


游标卡尺是用来测量长度的一种精密仪器，要求学生掌握的重点仪器之一，常常要求学生对具体的测量结果进行读数，由于学生对某些细节注意不到时常出错，下面结合例题针对学生出现的典型错误分类剖析。

●游标卡尺读数是考察学生有效数字概念的*佳方式，在记录测量结果时，学生对有效数字的意义认识不足导致错误。

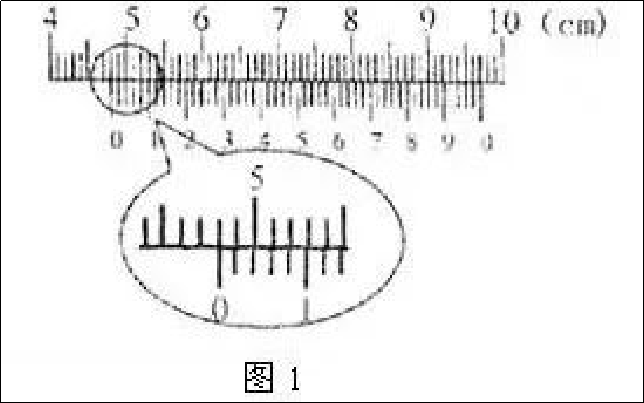

1.用游标为50分度的游标卡尺测量一段电阻丝的长度，测量结果如下图所示。由图可知其长度为____cm。



错误结果：4.80；正确结果：4.800


剖析：比较以上正误结果，仅仅相差一个0，可谓失之毫厘，却谬以千里。4.800*末尾的0是有意义的，代表一位有效数字。


防止有效数字位数错误，在运算中，数值最后的0不能舍去，严格按游标卡尺读数规则：48mm+0×0.02mm=48.00mm=4.800cm。


●学生忽视记录结果的单位，或主尺与标尺读数单位不一致进行相加，不够细致，导致错误。

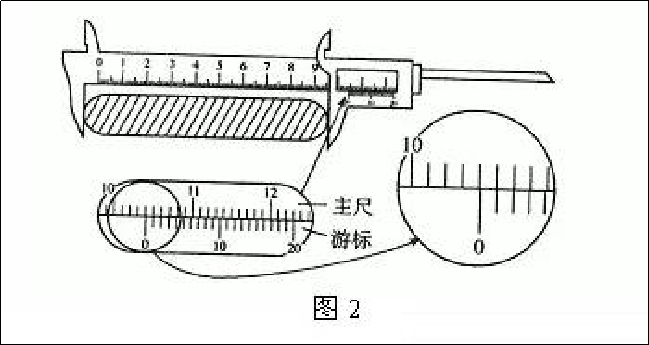

2.用一主尺最小分度为1mm，游标上有20个分度的卡尺测量一工件的长度，结果如下图所示，可以读出此工件的长度为____cm。



错误结果：1.405 ， 14.05 ，104.05或10.45；
正确结果：10.405。

剖析：1.405和14.05错误根源在于把主尺上的10当作10mm了，用公式14mm+1×0.05mm=14.05mm=1.405cm算得。主尺的最小刻度是1mm，主尺上标的数值通常是厘米数，数字10表示10cm，正确的计算公式为：104mm+1×0.05mm=104.05mm=10.405cm，结果104.05的单位是mm，可题目要求结果以cm为单位，犯了低级错误。


结果10.45是这样计算得来的：10.4+1×0.05=10.45cm，式中10.4是主尺读数，单位是cm，1×0.05是标尺读数，其单位是mm，两者没统一单位直接相加导致错误。


●对游标卡尺的结构和原理理解不深刻，导致读数错误。

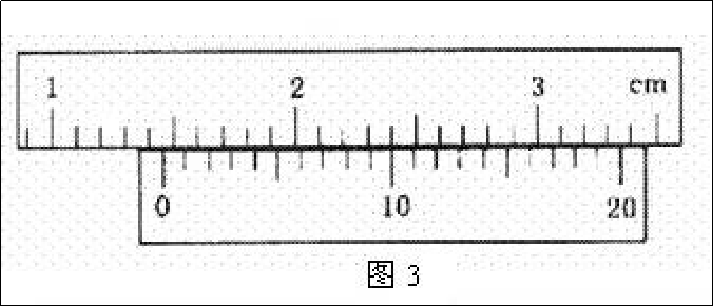

3.一位学生用游标尺上标有20等分刻度的游标卡尺测量一工件的长度，测得的结果如下图所示，则该工件的长度L＝____cm。



错误结果：13mm+10×0.05mm=13.05mm=1.305cm；
正确结果：14mm+10×0.05mm=14. 50mm=1.450cm。

剖析：主尺读数应该按标尺的0刻线为准，切忌以标尺的左边界当作标准来读主尺读数，以上错误的根源就在于此，希望同学们高度注意。

●读数时没有注意标尺的精度，或标尺上对齐的刻度线数错，导致读数出现错误。


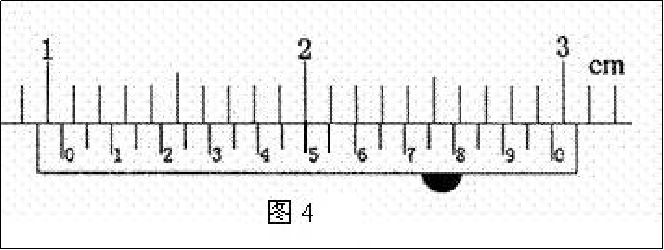

4.如下图所示的游标卡尺读数为____mm。



错误结果：10mm+5×0.1mm=10.5mm；或10mm+5×0.05mm=10.25mm；
正确结果：10mm+10×0.05mm=10.50mm。

剖析：本题没有直接给出标尺的分度（即卡尺的精确度），这需要从图中获得信息，标尺上有20个格，说明是20分度的卡尺，其精确度为0.05mm。结合上面的运算公式可以看出，有些学生只看标尺的数字，没细心观察格数，当作10分度误将结果读为10.5；另一种错误是将标尺的刻度读做5，结果为10.25。
