花键轴类零件加工方法有哪些？

2026-04-20

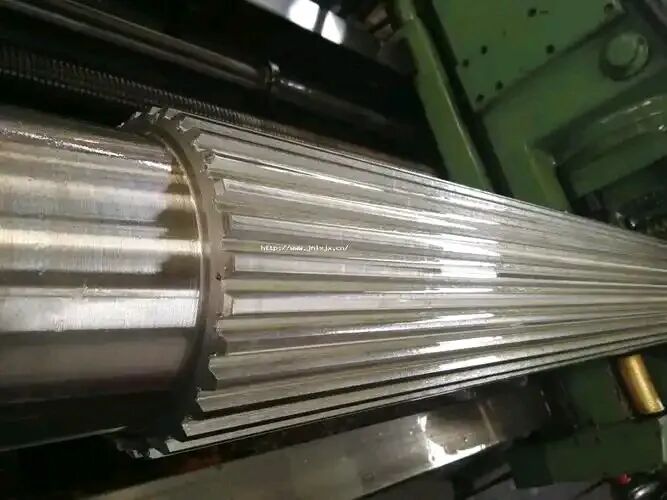

花键轴零件是汽车传动系统中的关键部件，一辆普通中型卡车上大约会用到30个此类零件，常见于离合器、变速器、传动轴、差速器及转向总成等部位。目前，其制造工艺主要分为传统的切削加工与塑性成形加工两大类。

传统的切削加工工艺通常包含以下八个主要工序：下料→锻造毛坯→毛坯加工→外花键加工→热处理前检验→热处理→热处理后处理→精加工→最终检验。

其中，花键齿面的加工又可细分为成形法与展成法。这两种方法大多需要在专用机床上完成，刀具的通用性较差。总体而言，展成法的加工精度高于成形法，*高可达6～7级，但相应的设备成本更高，加工周期也更长。随着市场对产品质量和成本控制的要求日益提升，传统的切削方式已越来越难以满足需求。目前，国内许多花键零件制造企业仍在使用这套传统的切削加工工艺。

与之相比，塑性成形（增材制造）与切削（减材制造）相比，*显著的优势在于能改善材料的组织性能。花键轴的塑性成形工艺，其原理是利用金属在常温下具有一定塑性的特点，通过模具使工件发生塑性变形，从而直接获得花键形状。这类工艺主要包括挤压和滚轧等。与此同时，花键的材质也从传统的40Cr、35CrMo钢逐步升级为42CrMo，塑性加工方法也从冷挤压、热挤压发展到了滚轧成形。下面介绍几种典型工艺：

花键轴挤压成形：通过模具对坯料施加巨大压力，使其在型腔内流动成形，直接获得花键齿形。

花键轴齿条滚轧成形（搓齿加工）：采用上、下对称的两个齿条模具，它们以速度V做相对平行的交错运动。在摩擦力作用下，模具带动工件滚动，并逐渐压入工件表层金属，使其产生塑性变形而形成花键。

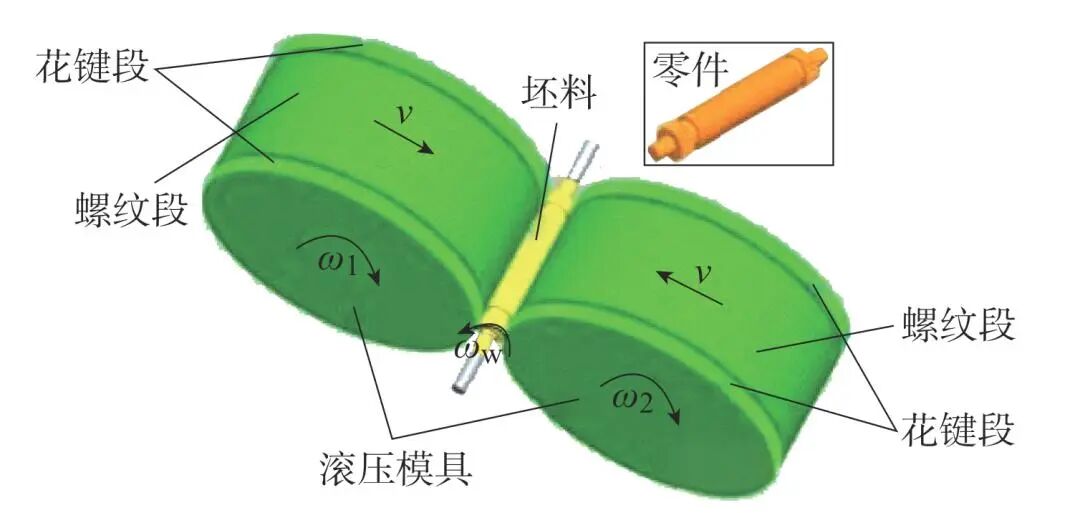

花键与螺纹同时滚压成形：利用一组截面形状与花键齿形相同的滚轮，在压力P的作用下与工件相对滚动，逐步将工件表层金属挤压成形，可同步滚轧出花键和螺纹。

花键轴冷滚打成形：其齿形由三个运动复合加工而成：滚打轮的高速反向回转、工件的分度运动以及轴向进给运动。两滚打轮严格同步，击打工件对应点；工件随滚打轮每转一周就分度转过一个齿距，同时轴向进给，从而在全长上逐步均匀成形。研究表明，与铣削相比，冷滚打工艺能改善加工表面的金属组织，使工件表面硬度提升约44%。

在国外，如法国Escofier、德国GROB、FELSS、PROFIROLL以及美国KINEFAC等公司，已能提供成熟的花键轴塑性成形设备。国内也已引进多台此类设备，但由于国外对核心技术的保密，目前国内在花键轴塑性成形设备的自主研发方面，仍处于探索阶段。
