为什么高强螺栓通常是黑色的？

主要原因

1. 发黑处理（氧化处理）

高强螺栓通常采用发蓝/发黑工艺（也称为氧化处理），这是一种化学表面处理方法：将螺栓放入含氢氧化钠、亚硝酸钠等的热溶液中（约135°C~145°C），在钢材表面形成一层四氧化三铁（Fe₃O₄）氧化膜，这层膜呈现黑色或蓝黑色，厚度约0.5~1.5微米。

2. 防腐蚀作用

氧化膜虽然薄，但能有效隔绝空气和水分，减缓锈蚀，相比裸露的钢材，耐腐蚀性显著提高、成本低廉，适合大批量生产。

3. 减摩与耐磨

氧化膜表面具有一定的吸油性，可以减少螺纹间的摩擦，便于拧紧，在装配过程中起到润滑作用。

4. 消除反光（次要）

在桥梁、建筑等户外工程中，黑色不反光，减少光污染，但这只是附带好处，不是主要目的。

为什么不用其他颜色？

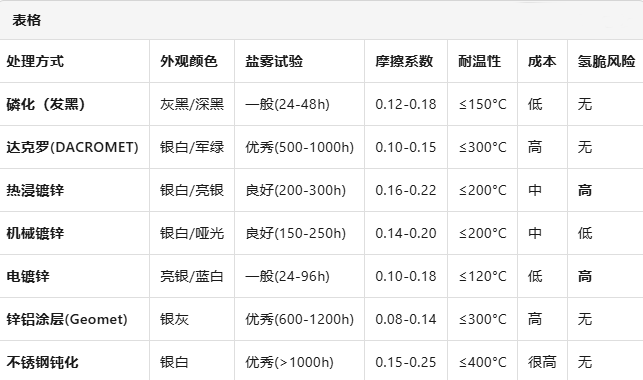

以下为高强度螺栓的各种表面处理方式。

之所以不采用其他颜色，关键原因：高强螺栓（特别是10.9S、12.9S级）对氢脆极其敏感。电镀（如镀锌）过程中可能引入氢原子，导致螺栓在使用过程中突然断裂，造成重大安全隐患。因此，钢结构用高强螺栓优先采用发黑或磷化等无氢脆风险的工艺。

所以，高强螺栓的黑色实际上是安全工艺的视觉标志——它向工程师和使用者传达一个明确信息：该螺栓采用了无氢脆风险的表面处理方式。

并非所有高强度螺栓都是黑色的

也不能仅凭颜色判断螺栓强度等级。

例如：

‌热镀锌螺栓‌：表面呈银白色，常用于户外桥梁、塔架等高腐蚀环境；

达克罗处理螺栓‌：有银灰、银白和黑色等多种颜色，防腐性能远超传统发黑，可达200小时以上盐雾测试；

‌镀镍或特氟龙涂层螺栓‌：可呈现银色、彩色甚至多色，多用于食品机械、航空等特殊领域。

真正判断螺栓是否为高强度的标准是‌头部标记的性能等级‌，如8.8级、10.9级和12.9级等。其中，8.8级及以上才属于高强度螺栓，其材质多为低碳合金钢或中碳钢，并经过调质处理。
