数控加工中心螺纹孔的编程加工

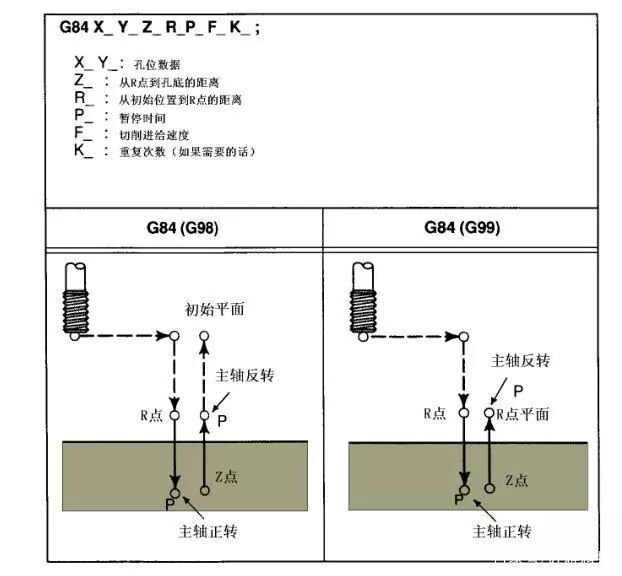

用于攻丝的编程指令为G84，在这个攻丝循环中，当到达孔底时，主轴以反方向旋转。它的格式如下图所示。

现在我们用实例来演示一下螺纹孔的编程加工。

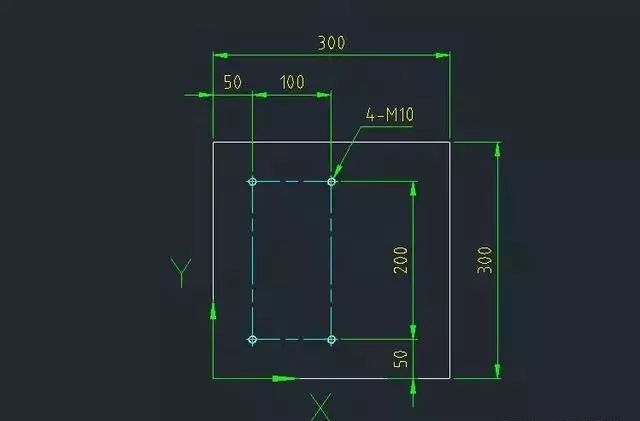

实例：有一300X300厚度30毫米的钢板，在所需位置打上相应的螺纹孔M10。如下图所示。

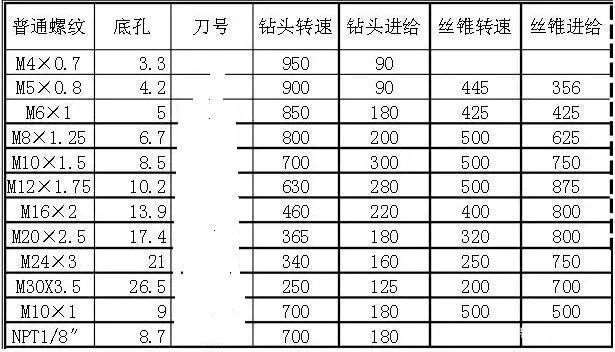

分析：根据加工螺纹孔，我们查表可以知道相关刀具和参数。M10用于底孔加工的钻头为直径9，丝锥为M10*1的机用攻丝锥。

程序：设置刀具T1为钻头9，T2为丝锥M10

G54G90G0X0Y0;（建立坐标系，刀具移位到原点）

G43H1Z50;（建立刀具长度补偿）

G0 X50Y50;（移动到钻孔位置）

M03 S700;（主轴启动）

G99G82Z-35R5P1000F180;（钻第*个孔，抬刀到R点）

Y250;（钻第二个孔，抬刀到R点）

X150;（钻第三个孔，抬刀到R点）

G98Y50（钻第四个孔，抬刀到起始点）

G80;（取消钻孔循环）

G0 Z200 M05;（抬刀，主轴停止）

M06T2；（换刀T2）

G43H2Z50;（建立刀具长度补偿）

G0 X50Y50;（移动到钻孔位置）

M03 S500;（主轴启动）

G90G99G84Z-35R5P600F500;（攻丝第*个孔，抬刀到R点）

Y250;（攻丝第二个孔，抬刀到R点）

X150;（攻丝第三个孔，抬刀到R点）

G98Y50（攻丝第四个孔，抬刀到起始点）

G80;（取消钻孔循环）

G0 Z200 M05;（抬刀，主轴停止）

M30;（程序结束，返回程序起始点）
