图纸上的公差是怎么给出来的?
我们都知道,图纸上标注了各种各样的尺寸要求,也有各种各样的公差要求。你经常会看到“±0.05mm”之类的数字,这就是所谓的“公差”。
很多刚入行的小伙伴会有疑问:为什么非要写这些公差?能不能直接写一个尺寸?为什么公差取这么个范围?为什么有的要求这么严,其他默认公差就行了?甚至,有些人会觉得公差是不是写得越小越好?
今天我们就来简单介绍下。
你画图时写下“20mm”,但在实际加工中,由于存在机床振动、设备磨损和模具精度等因素,我们不能保证每次加工出来的零件都分毫不差、完全一致,不可能永远做成20.000mm。于是你要告诉加工厂:这个尺寸可以在多大范围内波动。比如“20±0.05”,意思就是在19.95到20.05都算合格,这就是公差。公差的存在,就是为了让“图纸理想”和“实际加工”之间有一个合理的桥梁。比如:φ20±0.02,说明实际尺寸可在19.98~20.02。
1. 明确零件功能及关键特征
我们把功能排在了第*位,因为它是一切公差的基础。不了解功能,你后续基准的选择、公差值大小的标注都是无稽之谈、无源之水。
要分析零件功能,思考:
这个零件用在什么地方?
要起什么作用?
哪些尺寸会影响装配和性能?……
画图时不要想着所有尺寸都一样重要,要把那些“关键尺寸”圈出来。
●装配配合的尺寸,比如轴和孔的直径。
●保证位置关系的尺寸,比如定位孔距、基准面°之间的间距。
●影响性能的尺寸,比如密封面的平面度、齿轮啮合中心距。
这些才是必须精确控制的,非关键尺寸就不要浪费资源。
2. 常用标准等级(IT等级)
•IT5~IT7:用于精密配合(如轴承、导向套);
•IT8~IT9:用于一般配合(如普通联接);
•IT10~IT13:用于粗配合或非精密零件。
3. 根据功能优先级确定基准参考框架
在几何尺寸与公差体系中,基准是所有测量和公差控制的“坐标系”。图纸上的公差标注一定要和基准结合,否则检验时会无从下手。通过建立基准,可以确保零件在设计、加工和检测中的统一性。

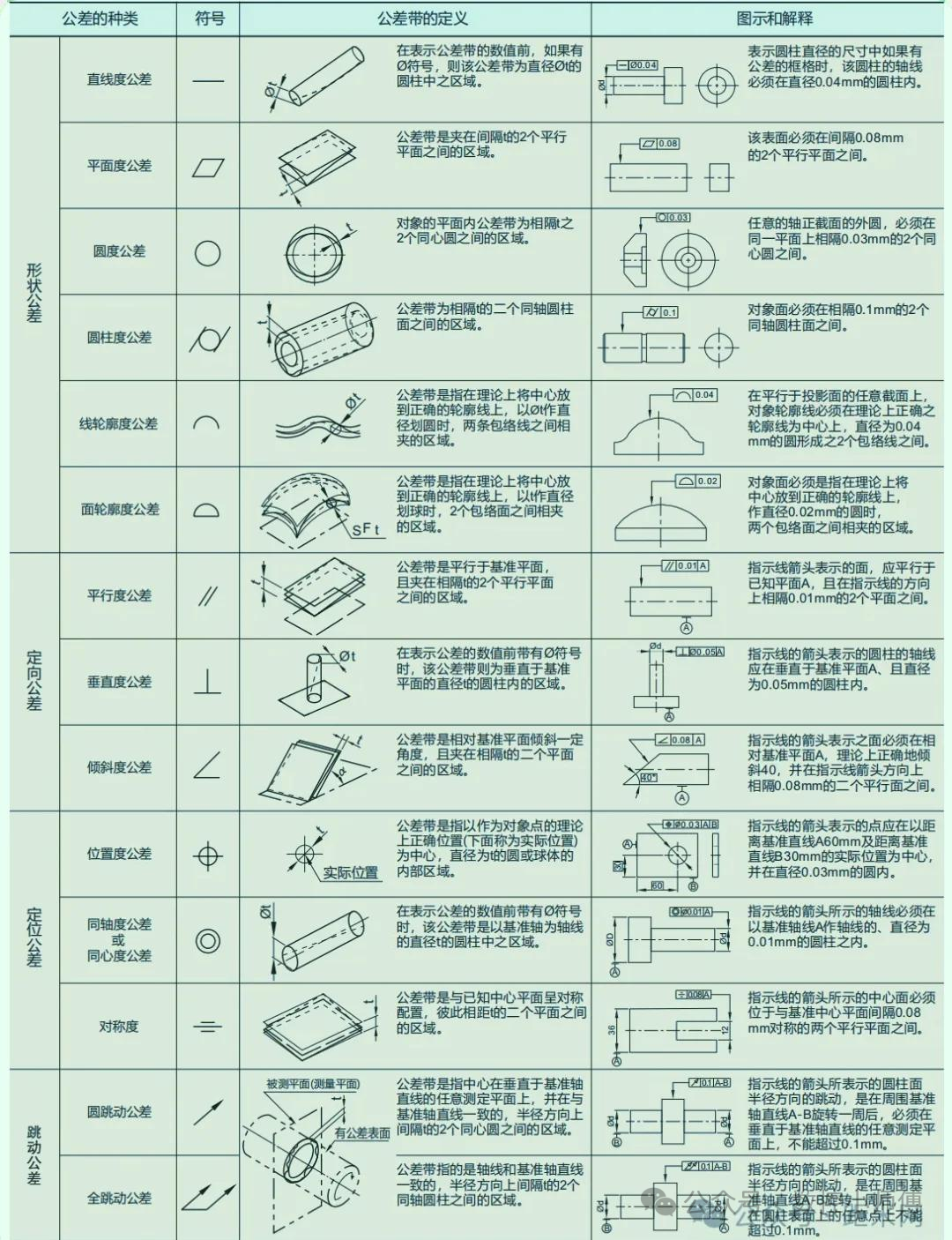

4. 选择合适的控制尺寸与公差类型

-
