从零初步学机械，怎么画好一张零件图？详细的步骤

这世上向来都没有一件简略的事，机械规划也是这样。任何一个从事机械规划工作的人，刚初步都是从画好*简略的零件图初步的。比方测绘一个简略的零部件，帮他人从部件图里拆画零件图等等，这些都是一个新手必需求经过的阶段。但是，即使是简略的零件图，都会错误百出：或许标准标示不全，或许公差标示不合适，或许有关闭标准链，或许技术要求不对等等。所以，机械工作向来都是需求长时间的堆集和学习的。万丈高楼平地起，基础很重要，让我们先从画好一张零件图做起吧！

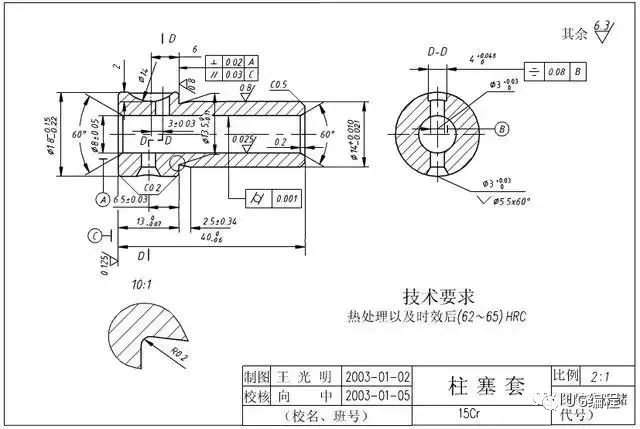

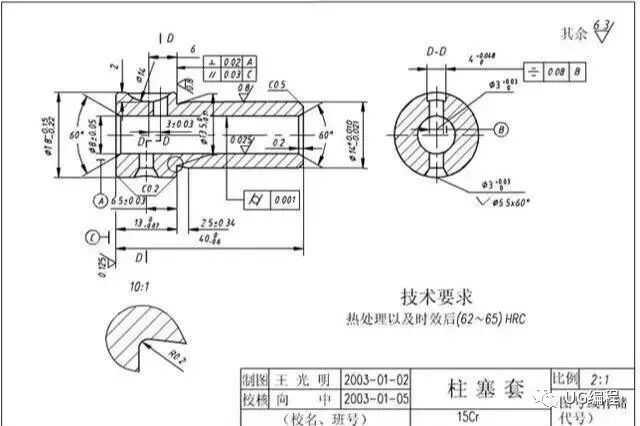

表达零件的图样称为零件图。它是制作和查验零件的根据，是工艺部分进行工艺道路制作的根据，是质检部分进行查验的根据。

1零件图的内容我们首要应该知道的是，一个无缺的零件图应包括哪些内容。

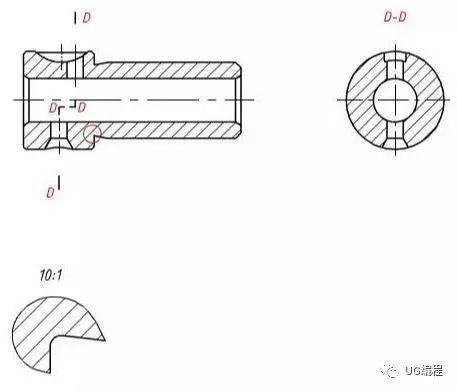

1）图形：用一组视图（包括视图、剖视图、断面图等），无缺、明晰和简便地表达此零件的结构形状。

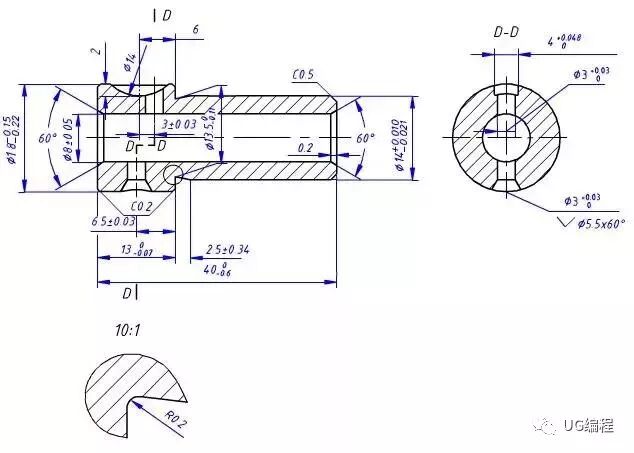

2）标准：用一组标准，无缺、明晰和合理地标示出零件的结构形状及其相互方位的巨细。

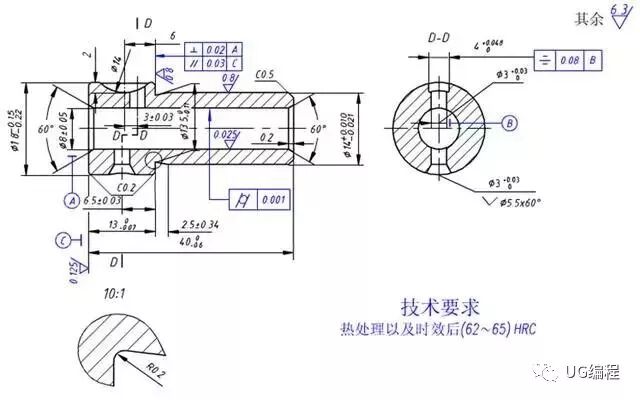

3）技术要求：用一些规定的符号和文字，简明地给出零件在制作、查验和使用时应到达的技术要求。包括粗糙度、标准公差、形位公差、基准符号、技术要求等。

4）标题栏：用标题栏填写出零件的称号、资料、图样的份额、制图人与校核人的名字和日期等（此图所用标题栏为简化版，工程中只用无缺版）。

2、零件结构分析方法任何从事规划工作的人，都是从模仿初步的。模仿他人的外形，学习他们的规划思路，不断堆集经历。零件的结构分析，就是从规划要求和工艺要求启航，分析零件不同结构的功用。我们不只需求知道这个零件是什么样的（简略地测绘），也要知道为什么要这样规划（规划思路)，这样才能提高自己的规划思想，而不是一味地模仿。

1）从规划要求方面看，零件在机器中，可以起到支撑、容纳、传动、协作、衔接、装置和定位等功用，这是决议零件首要结构的根据。

2）从工艺要求方面看，为了使零件的毛坯制作、加工、丈量以及安装和调整作业能顺畅、便利，应规划出圆角、起模斜度、倒角等结构，这是决议零件部分结构的根据。

3）从有用和漂亮方面看，不只要求产品能使用，而且还要求经济、漂亮等，要从美学的角度来考虑结构形状。

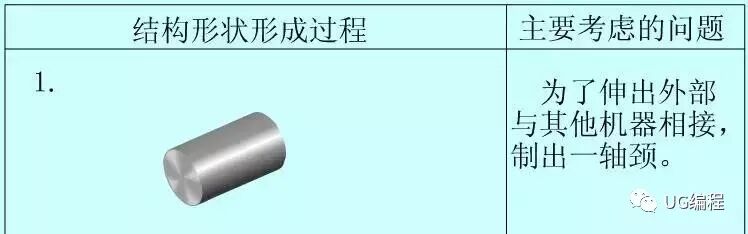

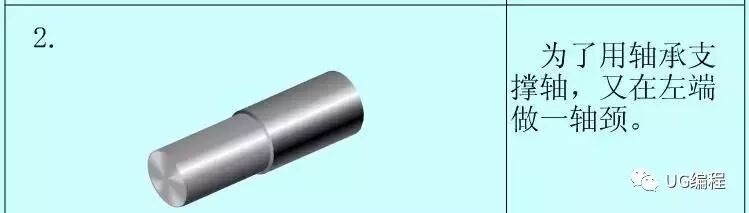

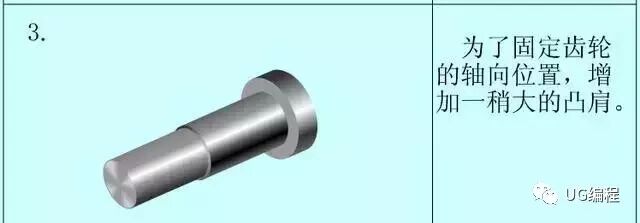

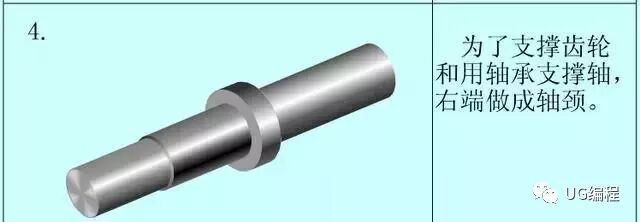

3、零件结构分析的示例1下图为一个减速机的从动轴，它的首要共用是装在轴承中，支撑齿轮传递扭矩，并于外部设备衔接。

我们分析它各个特征的效果，以及规划思路。

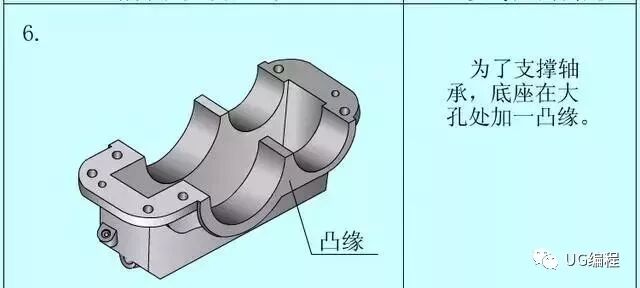

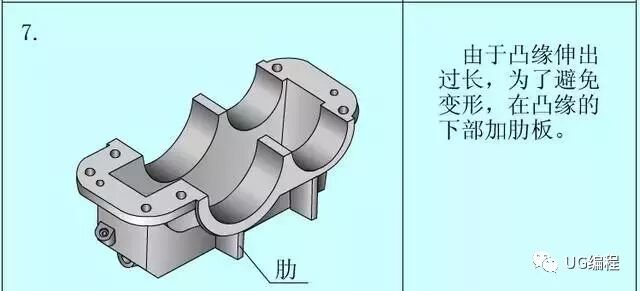

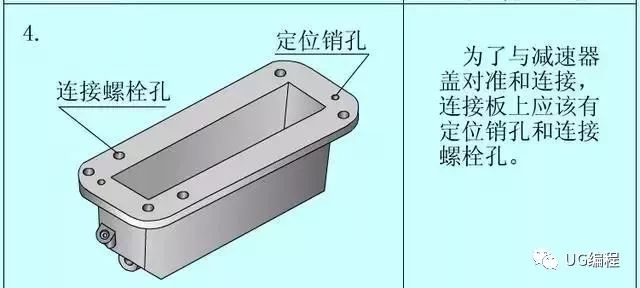

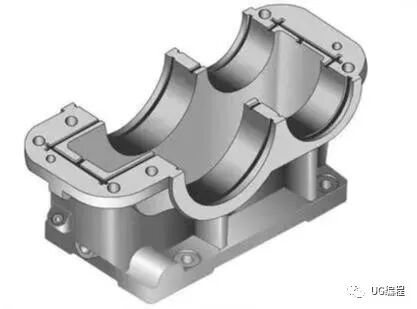

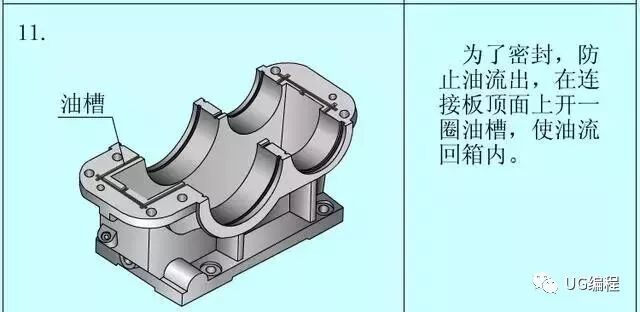

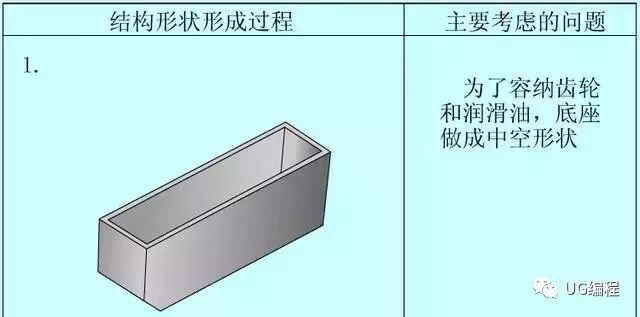

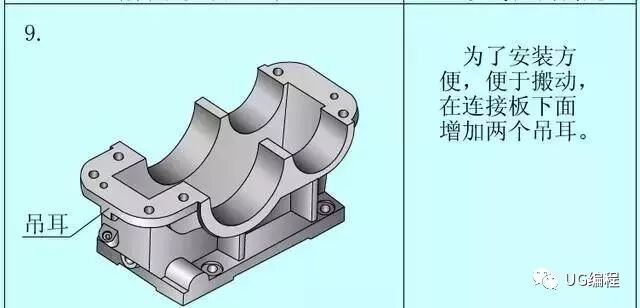

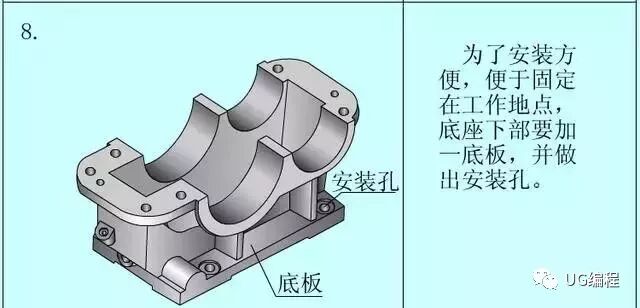

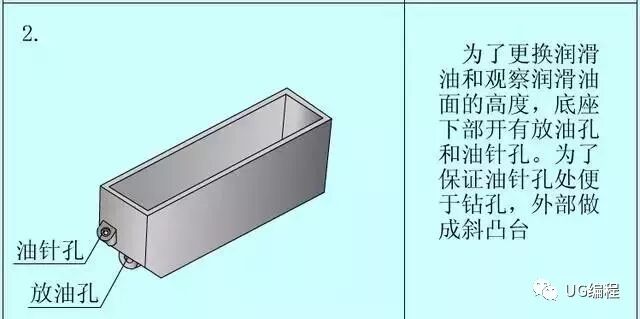

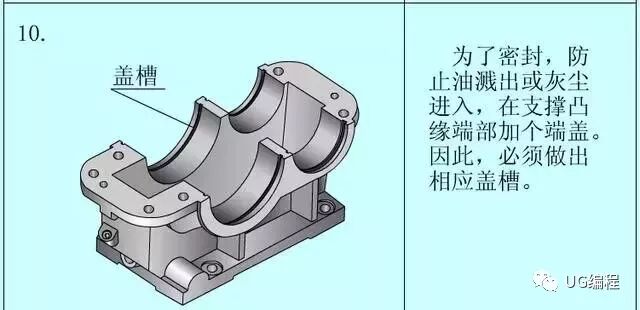

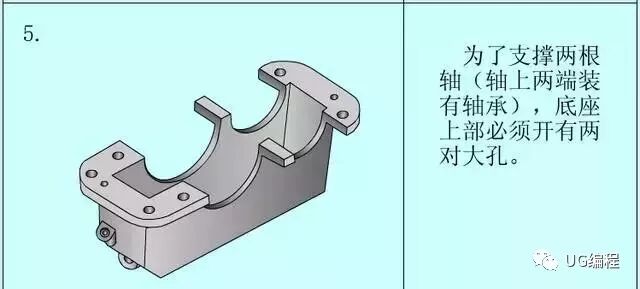

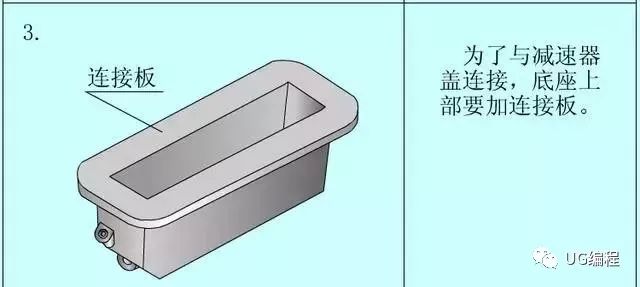

4零件结构分析的示例2下图为一个齿轮箱的底座，这是个较凌乱的零件。我们在学校课程规划中必定有规划一个减速箱这一项。现分析齿轮箱底座各个特征的效果。
