一文搞懂凸轮机构的核心组成,图文并茂!
--正文--
在自动机械、内燃机这些设备里,有个 “隐形指挥官”—— 凸轮。它能让从动件按咱们想要的规律运动,比如让气门准时开关、机床精准进刀。想搞懂它的本事,得先弄明白它的 “身体构造”,其实就两大块:管运动的核心部分,和管安装的辅助部分,看完你就懂了!

一、核心功能部分:决定从动件 “怎么动”,是凸轮的 “大脑”
这部分直接和从动件接触,形状设计得好不好,直接影响运动精度,主要有俩关键组件:

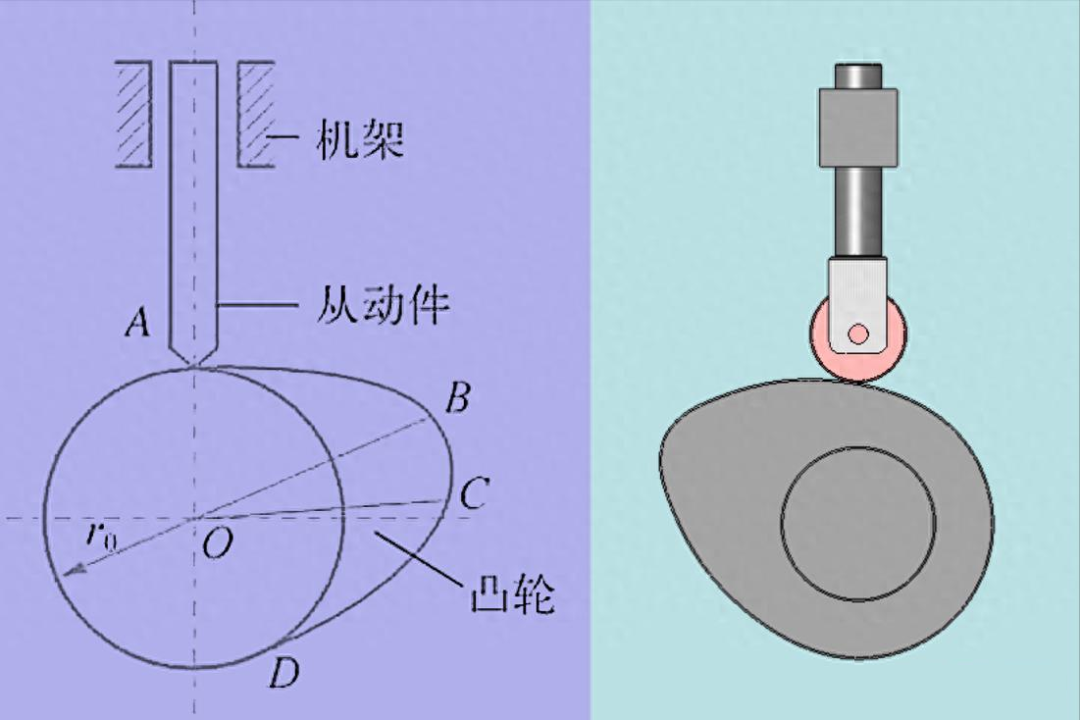

1. 凸轮轮廓:从动件的 “运动导航图”
它是凸轮*关键的 “工作面”,就是和从动件直接接触的曲线(平面凸轮)或曲面(圆柱凸轮)。别小瞧这轮廓,它按运动阶段分成 4 段,保证从动件动起来平稳不 “卡壳”:
- 推程段
:让从动件从*低位置升到*高位置的 “上升路”。比如想让从动件匀速上升,这段轮廓就得是直线;想让它先慢后快,就得设计成抛物线。
- 远休止段
:从动件到了*高处,要 “歇一歇”,这段轮廓就是个圆弧,半径是基圆半径加推程的距离,确保从动件不动。
- 回程段
:从动件从*高处落回*低处的 “下降路”,设计思路和推程段类似,一般下降速度能稍快些,不影响安全就行。公众号《机械工程文萃》,工程师的加油站!
- 近休止段
:从动件回到*低处,再 “歇一歇”,这段也是圆弧,半径就是基圆半径,等着下一轮运动。
2. 基圆:凸轮的 “尺寸基准线”
它是以凸轮转动中心为圆心,凸轮轮廓最小半径画的圆,相当于凸轮的 “基础尺寸标杆”。基圆大小很关键:
基圆太小,凸轮整体体积小,但从动件和凸轮接触时压力大,容易磨损,还可能让从动件 “卡住不动”(自锁);
基圆太大,凸轮体积会变大,占设备空间,所以设计时得平衡好。
二、辅助安装部分:保证凸轮 “装得稳、转得顺”,是凸轮的 “骨架”

这部分不直接管运动,但没它凸轮没法用,主要有 3 个组件:
1. 轮毂:凸轮的 “连接枢纽”
就是凸轮中心那个圆柱形的凸起,专门用来和转轴(比如电机轴、减速器轴)配合。它能让凸轮和转轴精准对齐,还能增加接触面积,避免凸轮转的时候打滑或变形。轮毂内径和转轴外径得严丝合缝,一般用过渡配合(比如 H7/k6),确保两者同步转。
2. 定位与连接孔:防止凸轮 “跑偏” 的 “固定扣”
凸轮装在转轴上,得防止它左右窜动或相对转动,这些孔就是干这个的:
- 键槽
:*常用的,装个 “平键” 卡在凸轮和转轴之间,能传递扭矩,中低扭矩场景都能用;
- 紧定螺钉孔
:在轮毂侧面钻孔攻丝,拧上螺钉顶紧转轴,辅助定位,一般和键槽一起用,防止打滑;
- 螺栓孔
:大型凸轮或高扭矩场景用,在凸轮端面钻一圈螺栓孔,用法兰和转轴连,更结实。
3. 端面:凸轮的 “定位基准面”
就是凸轮上下两个平的面(垂直于转轴),主要作用是:
和轴承端盖、隔套配合,限制凸轮左右窜动;
端面得平整,一般要求跳动误差不超过 0.05mm,不然凸轮转起来会振动,影响设备稳定。
三、一句话总结:凸轮组成的核心逻辑

核心功能部分(轮廓 + 基圆)决定 “从动件怎么动”,是凸轮的 “核心能力”;辅助安装部分(轮毂 + 定位孔 + 端面)决定 “凸轮怎么装、怎么转”,是稳定运行的 “保障”。少了哪部分,凸轮都没法正常工作,这就是它的完整 “身体构造”!
-
