机械制图基础知识：尺寸注法，标注尺寸的基本方法

在生产实际当中要用到图纸，图纸上的图形表达了零部件的形状，图纸上的尺寸表示了零部件的大小。

完整的图纸必须要有尺寸。

尺寸是加工制造零件的主要依据。

如果尺寸标注错误、不完整或不合理，则会给生产加工、检验、装配等工作带来困难，甚至产生废品造成经济损失，所以在机械制图学习过程中，必须重视尺寸的标注，尺寸的标注要符合国家标准，遵守国家标准的相关规定。可参见尺寸注法（GB/T4458.4——2003）。

零件尺寸标注

一、标注尺寸的基本要求

1、正确：要符合国家标准的有关规定。

2、完整：要标注制造零件所需要的全部尺寸，不遗漏，不重复。

3、清晰：尺寸布置要整齐、清晰，便于阅读。

4、合理：标注的尺寸要符合设计要求及工艺要求。

二、尺寸标注的基本原则

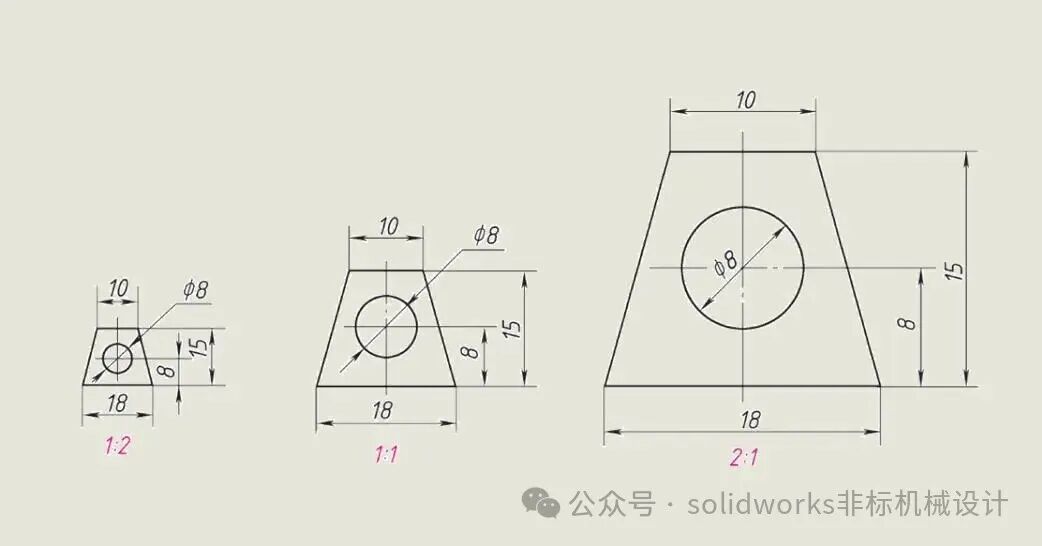

1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

真实尺寸原则

2、图样中的尺寸凡以毫米（mm）为单位时，不需要标注其计量单位的代号或名称；如采用其他单位，则必须注明相应的计量单位的代号或名称。

单位原则

3、图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

完整原则

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构*清晰的图形上。

一次性原则

5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。尺寸配置合理。

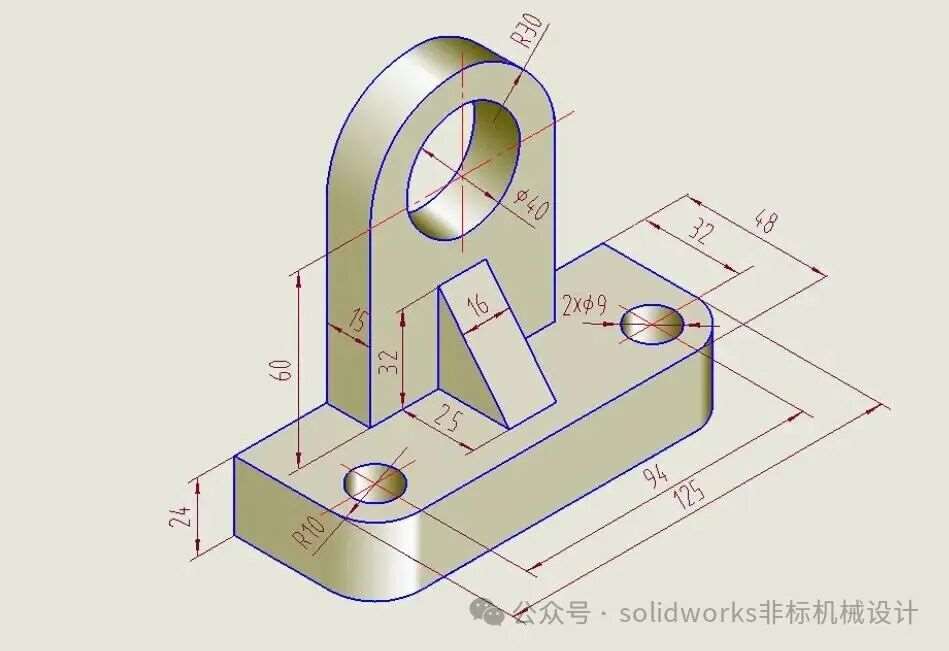

三、尺寸标注的要素

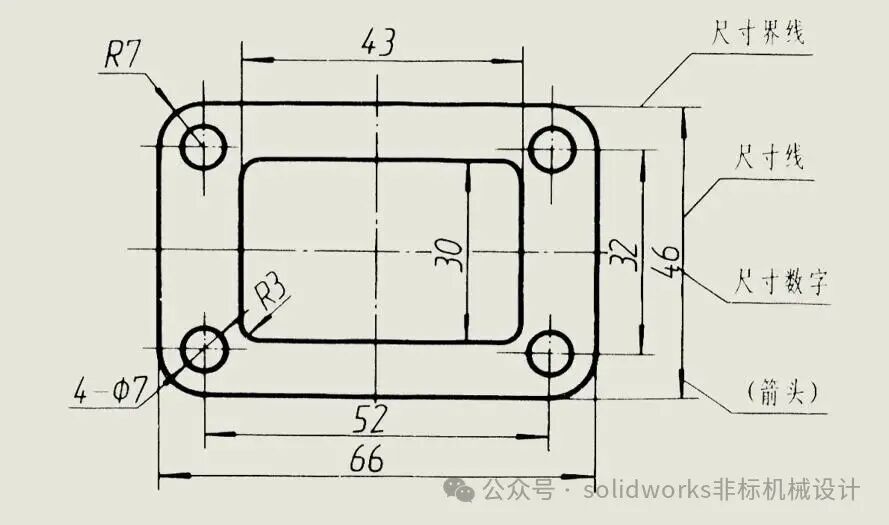

一个完整的尺寸包括：尺寸界线、尺寸线、尺寸线终端和尺寸数字。

尺寸标注要素

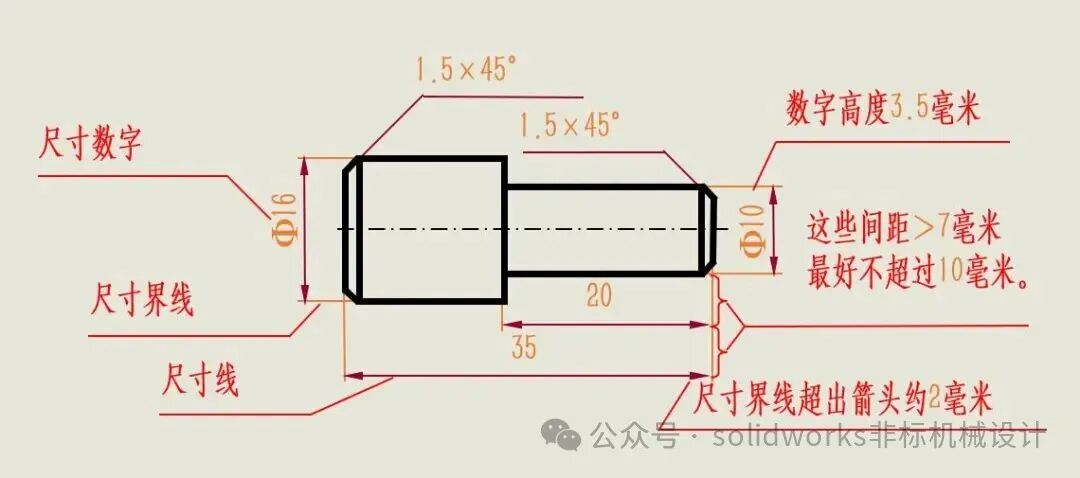

1、尺寸界线

尺寸界线要求

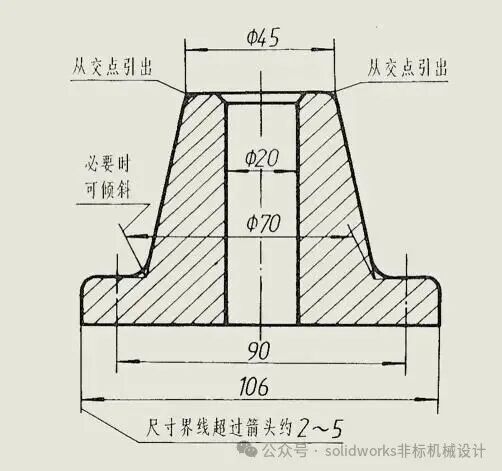

尺寸界线是表示尺寸范围的线。有关尺寸界线的规定：

A、用细实线绘制；

B、由图形的轮廓线、轴线或对称中心线处引出，也可以直接利用这些线作为尺寸界线；

C、尺寸界线一般应与尺寸线垂直；

D、在光滑过渡处标注尺寸时，必须用细实线将轮廓延长，从它们的交点处引出尺寸界线；

E、尺寸界线应超出尺寸线2～5mm左右。

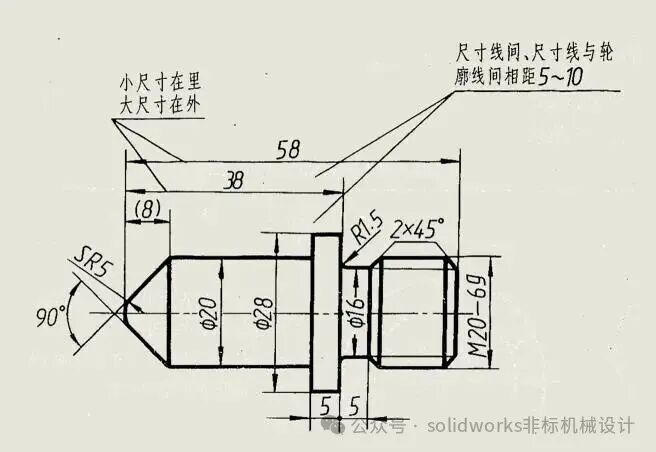

2、尺寸线

尺寸线要求

A、必须用细实线绘制；

B、不能画在其它图线的延长线上；

C、线性尺寸的尺寸线应与所标注尺寸线段平行；

D、尺寸线与尺寸线之间或尺寸线与尺寸界线之间应尽量避免相交；

尺寸标注要求参考

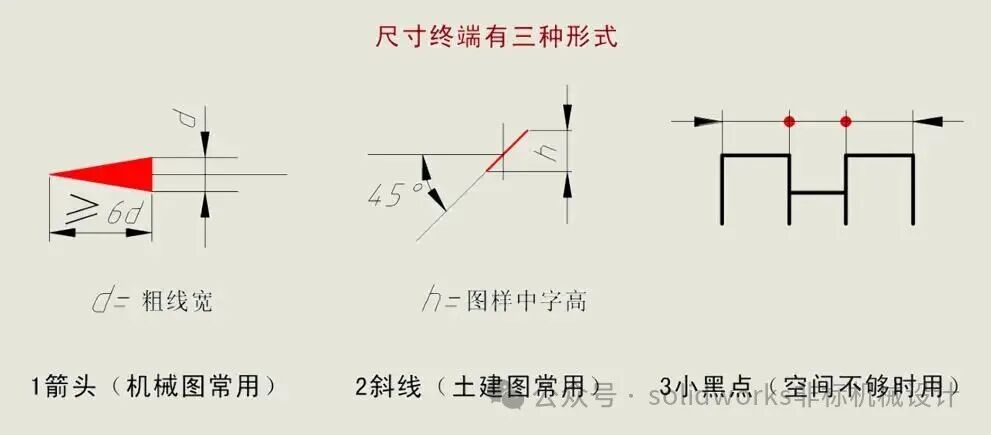

3、尺寸线终端形式

尺寸线终端形式

4、尺寸数字

任何图线不能通过尺寸数字

线性尺寸的表示方法

A、线性尺寸的数字通常注写在尺寸线的上方或中断处；

B、角度尺寸数字必须水平书写；

C、尺寸数字不允许被任何图线所通过，否则，需将图线断开或引出标注；

中心线断开

D、线性尺寸数字的注写方向为：水平方向的尺寸数字字头向上，垂直方向的尺寸数字字头向左，倾斜方向的尺寸数字字头偏向斜上方；避免在30°范围内标注尺寸；

注意点

四、常见的尺寸注法

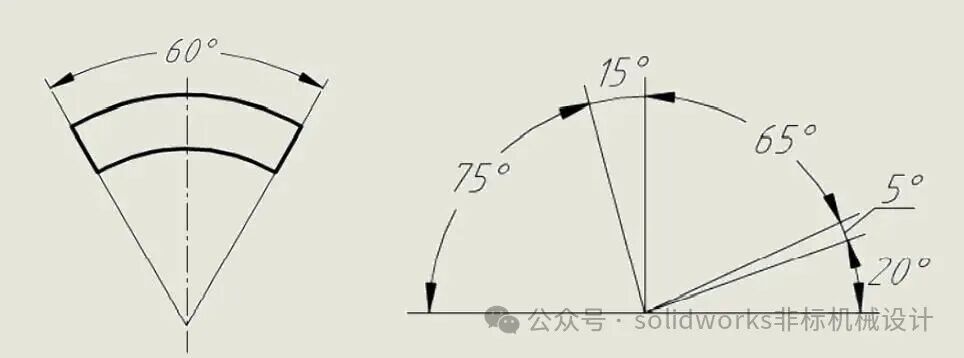

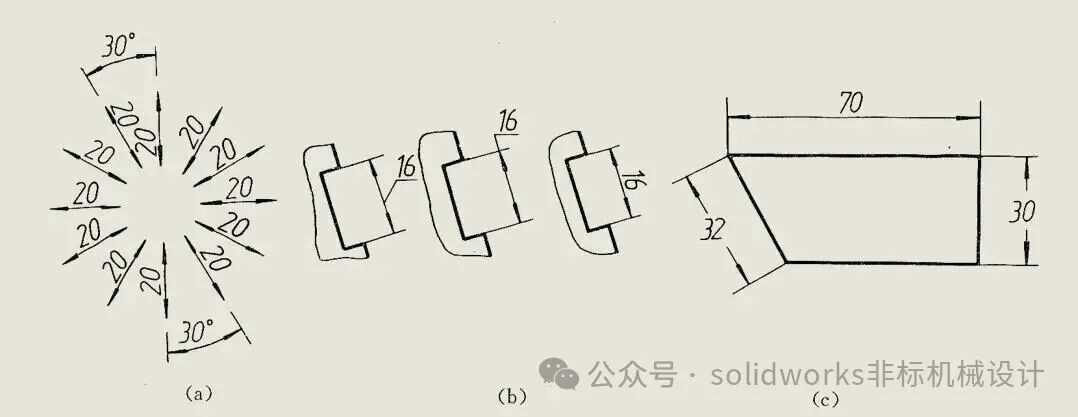

⒈、角度尺寸

⑴ 尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿径向引出。

⑵ 角度数字一律水平写。

角度尺寸

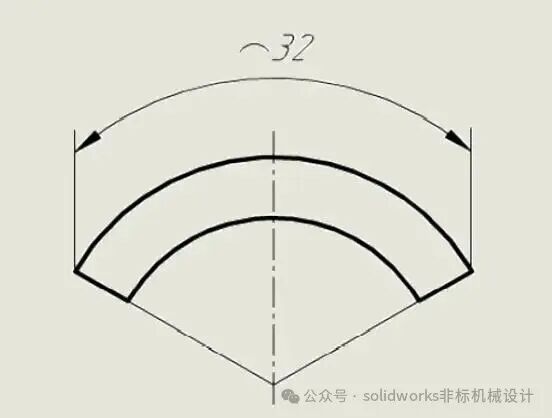

2、弧长尺寸

弧长尺寸

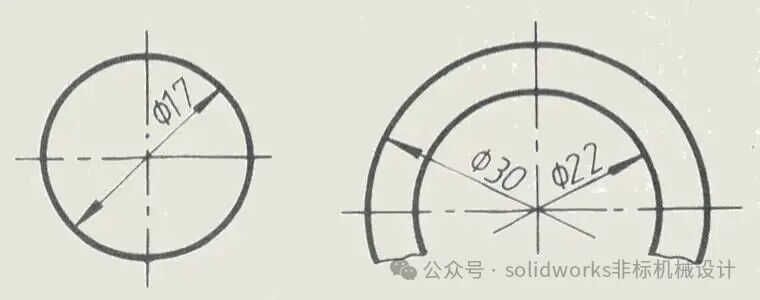

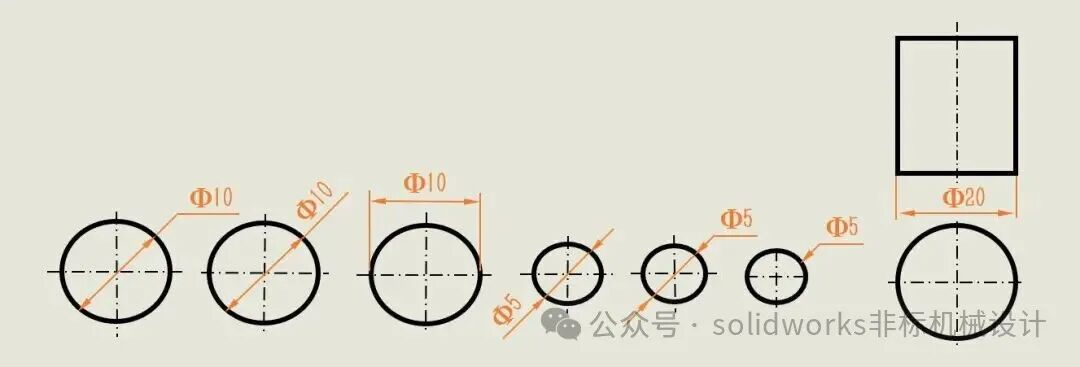

3、直径尺寸

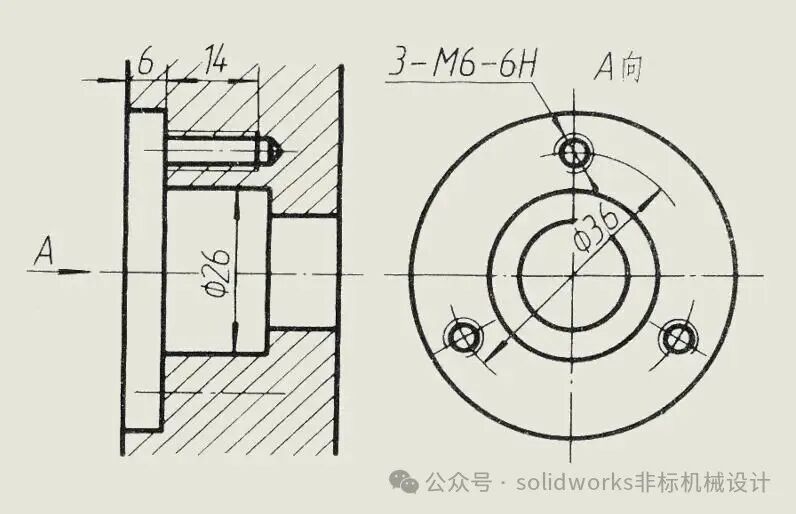

⑴ 标注直径尺寸时，应在尺寸数字前加注符号φ。

直径标注

直径标注参考

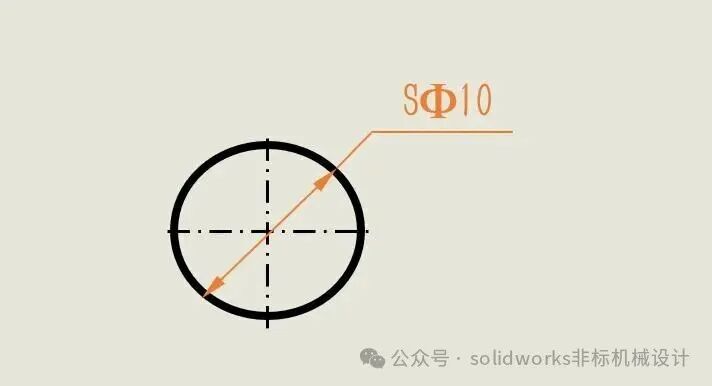

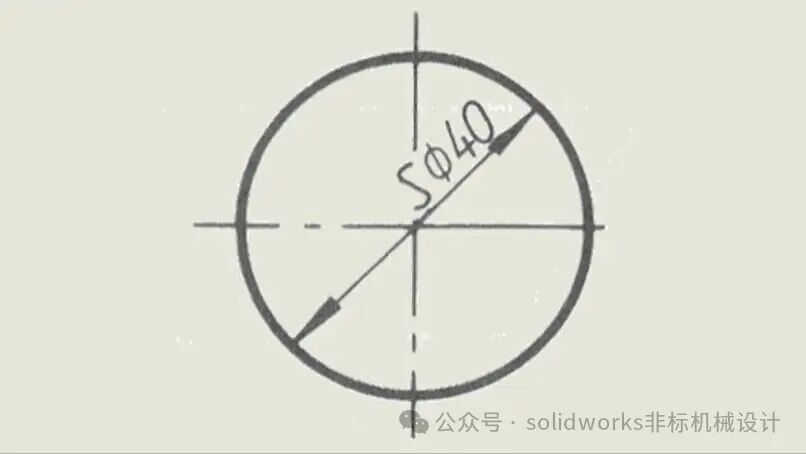

（2）标注球面直径时，应在符号φ前加注符号S

球的标注

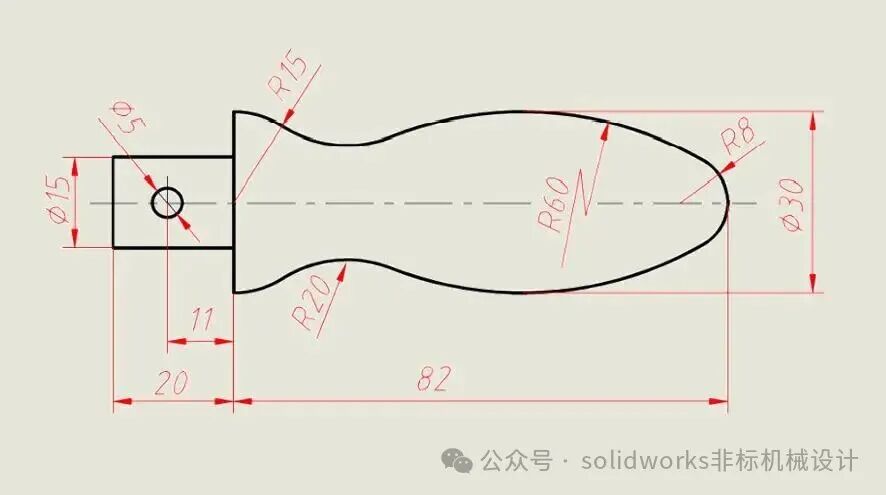

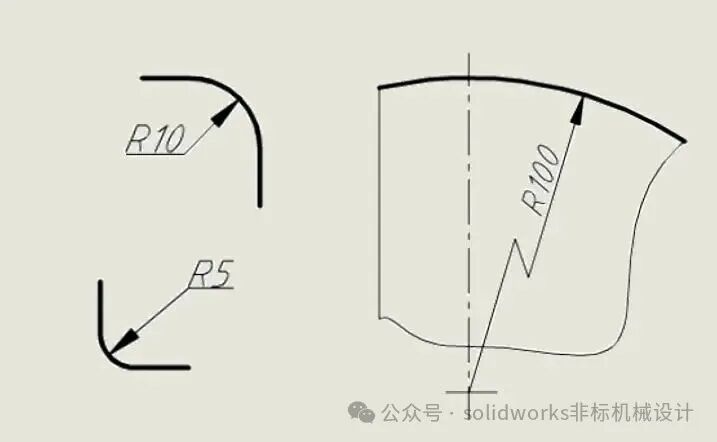

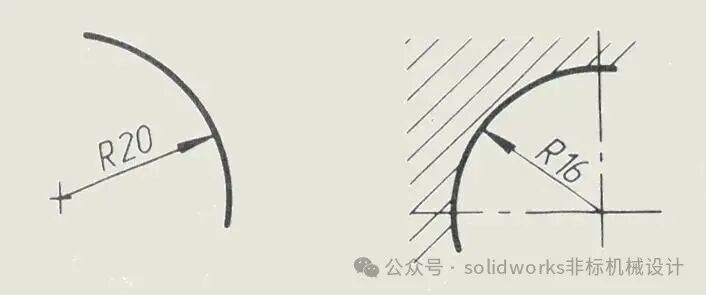

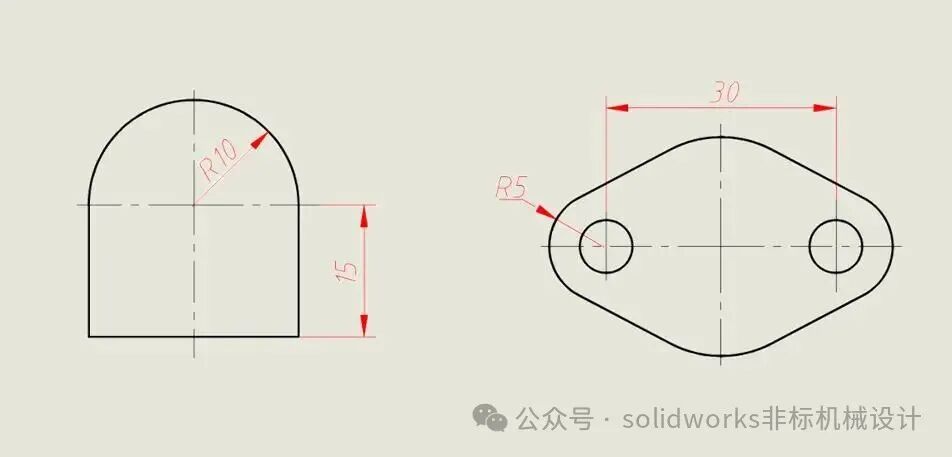

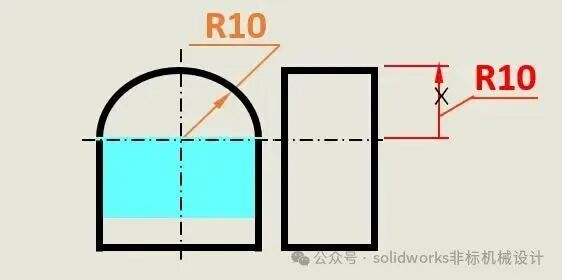

4、半径尺寸

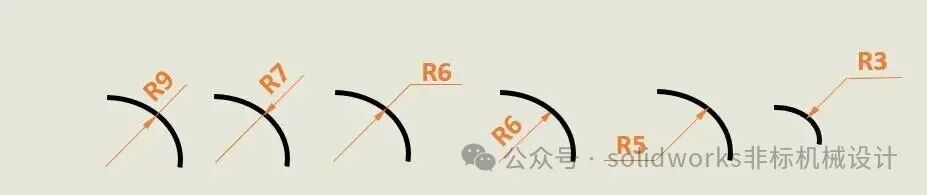

（1）标注半径尺寸时，应在尺寸数字前加注符号R

半径标注

半径尺寸标注

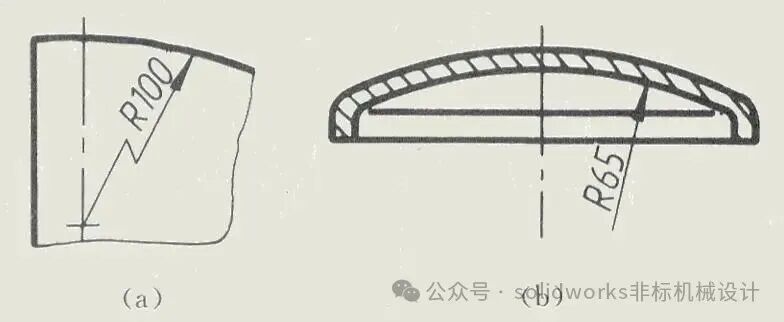

圆弧半径标注

圆弧半径

⑵ 应标注在是圆弧的视图上。

半径标注注意事项

（3）标注球面半径时，应在符号R前加注符号S。

球面半径标注

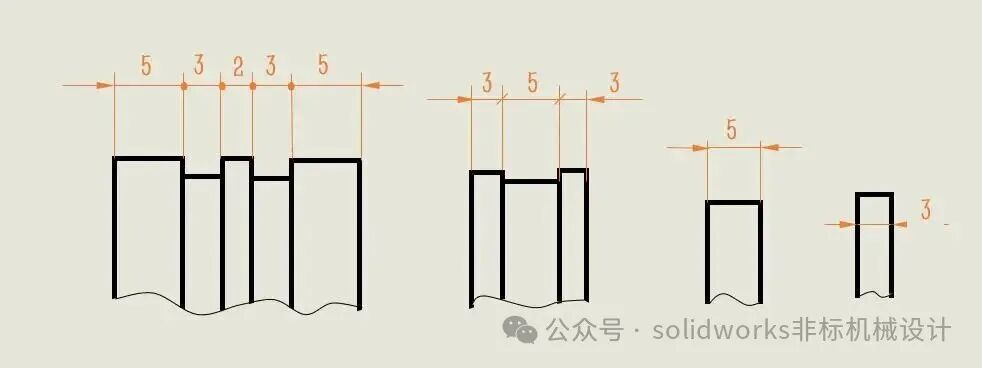

5、狭小部位尺寸

狭小部位尺寸

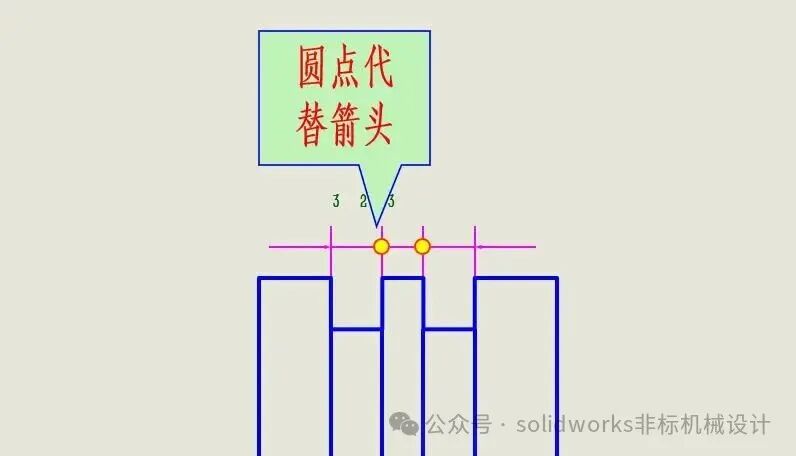

圆点代替箭头

6、对称图形的标注方法

对称图形的标注方法

五、简化注法

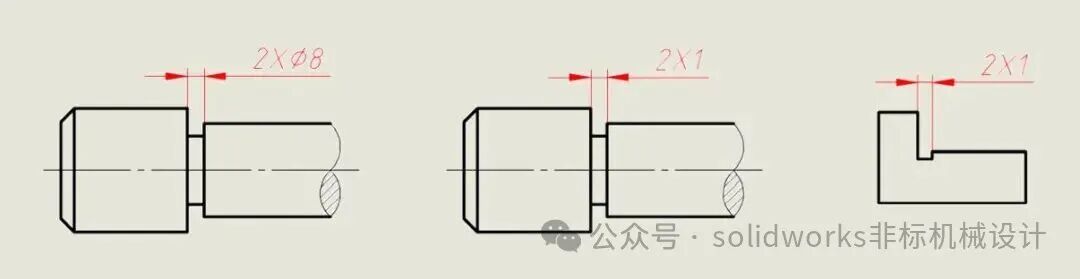

（1）退刀槽

退刀槽

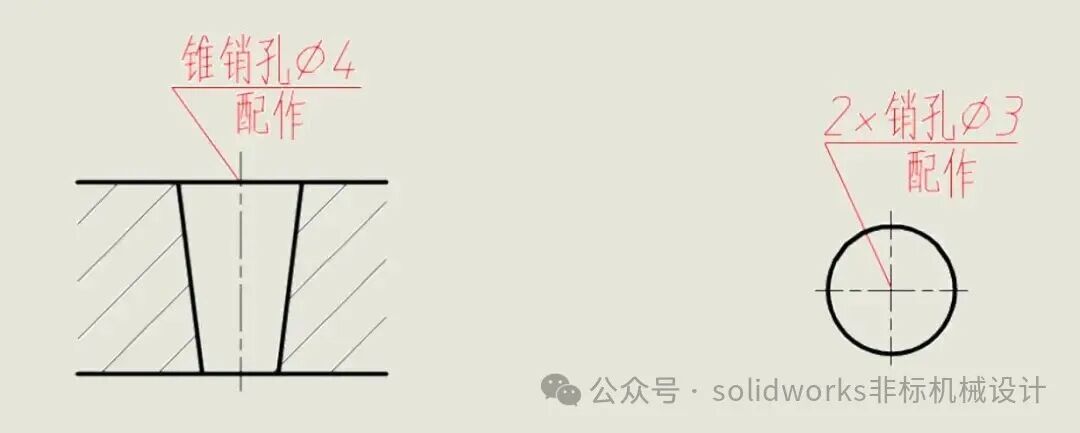

（2）圆锥销孔

圆锥销孔

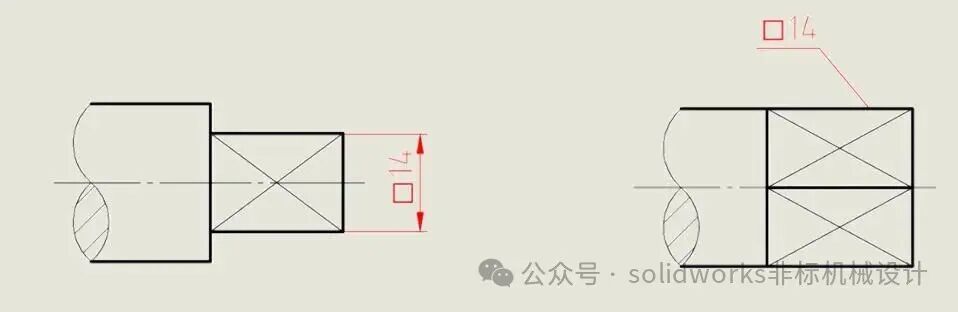

（3）正方形

正方形注法

用符号□表示正方形，注在边长尺寸数字前

六、标注尺寸常用的符号和缩写词

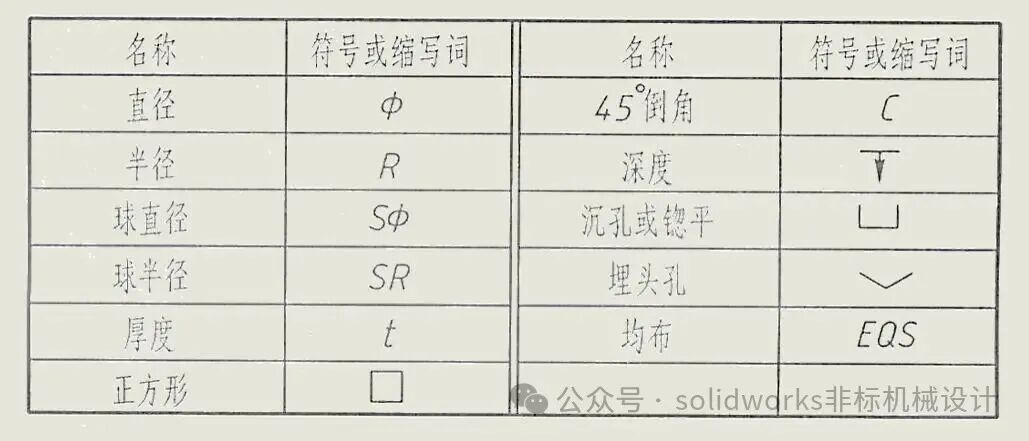

标注尺寸常用的符号和缩写词

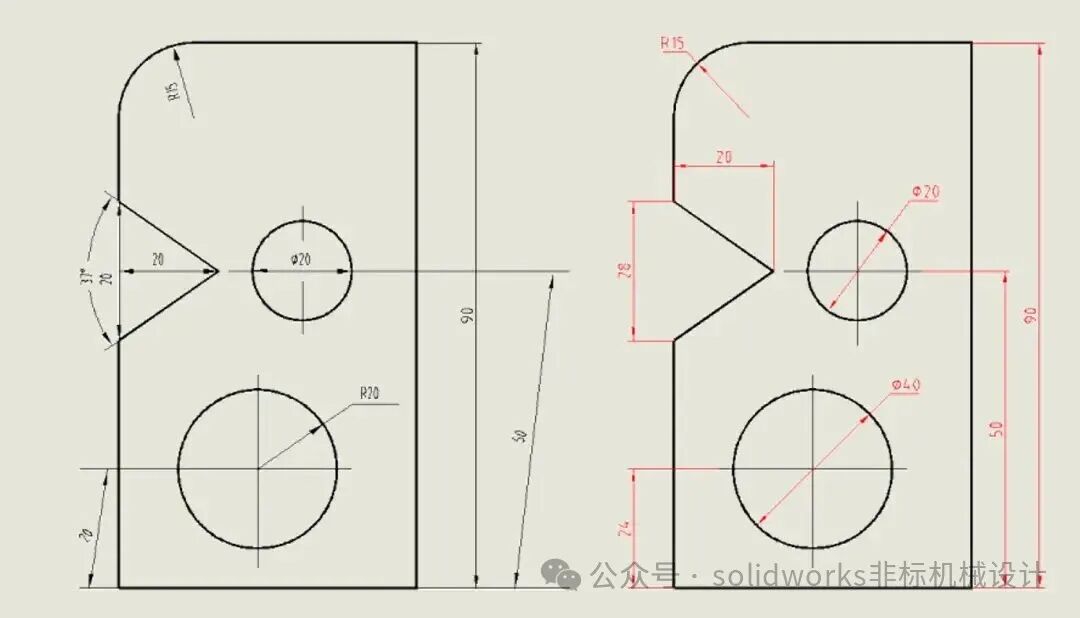

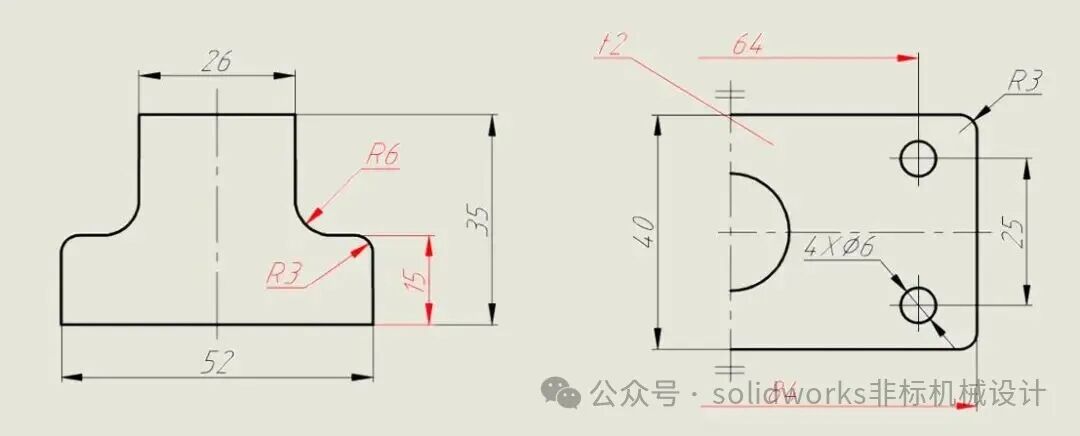

作业：鉴别改错（放大图形观看）
