机械设计标准件的选用规范

标准件是指结构、尺寸、画法、标记等各个方面已经完全标准化，可直接选用，不需要设计图纸，符合国家标准（GB）或机械行业标准（JB），如螺纹件、键、销、滚动轴承等等。

二：命名规则

格式：(标准号)(空两格)(规格)(空两格)(名称)

举例：GB/T70.1  M24×90  内六角圆柱头螺钉

三：标准件的选用

标准件的选用应与产品设计同时进行，不能在产品设计完成后才考虑标准件的选用问题。

标准件选用原则：

1、优先选择：在满足设计需求的情况下，优先选用现生产在用的标准件

（见附录）

2、通用化原则：V：swfb520

（1）在设计中通过结构调整和优化，减少新标准件的使用；

（2）选用新标准件时，不选用标准中不推荐的、以及不常用的标准件

（3）同一产品或同类产品，尽量减少和压缩标准件的品种和规格，以提高通用化程度和装配效率；

3、可靠性原则：确保选用的标准件在正常工作条件下，预期寿命内不发生失效，如：扭矩过大、松动、疲劳、氢脆等；

4、适用、节约原则：充分利用标准件的性能，在满足设计功能、产品质量的前提下，合理选择标准件的尺寸、性能等指标。

四：机械性能与材料

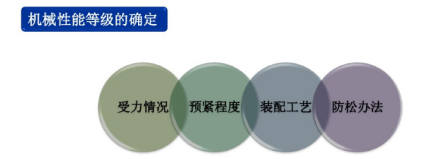

标准件不仅要求精度和互换，还需要满足结构强度，性能要求，这与标准件的材料、工艺、热处理等因素有关，选用不同的材料、性能，适用于不同的需求，对于使用*多的紧固件来说，机械性能等级集中体现了他们的性能要求，其他一些标准件，仍以材料作为表达机械性能的形式存在。

举例：

螺栓强度并不是越高越好，强度越高，韧性会降低。高强度螺栓（10.9级以上）的选用需考虑环境对性能的影响，如氢脆。

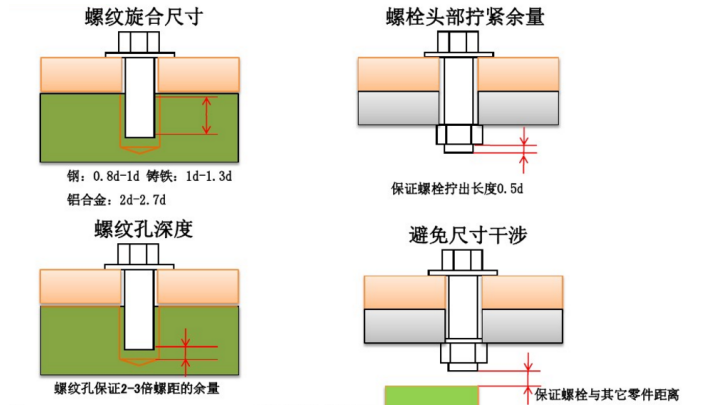

五：螺纹长度选用

螺纹旋合尺寸可根据实际情况适当加长，但也要考虑钻孔攻丝的难易程度。

六：附则

本规范自XXXX.XX.XX之日起执行。V：swfb520

           附录：常用标准件推荐标准
