数控编程的核心指令,一篇全搞定!

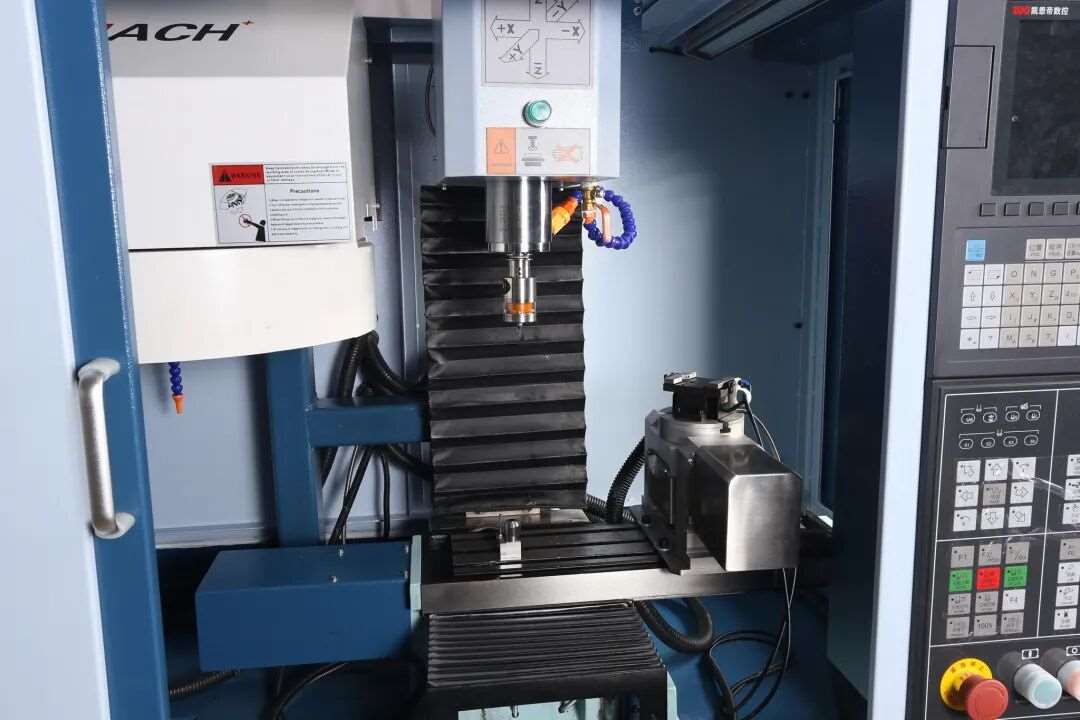

一、基础运动指令

G00:快速定位指令
G00指令控制机床以*快速度移动至目标位置,不进行切削,用于空行程移动以节省时间。例如:
G00 X100 Y50 Z10;
执行后,刀具快速移动到(100, 50, 10)处。G01:直线插补指令
G01指令使刀具以指定的进给速度沿直线移动,用于直线切削。例如:
G01 X80 Y30 Z-5 F200;
刀具以200mm/min的进给速度直线加工至(80, 30, -5)。G02/G03:圆弧插补指令
G02表示顺时针圆弧插补,G03表示逆时针圆弧插补。需指定圆弧终点、圆心或半径。例如:
G02 X50 Y40 I10 J5 F300;
顺时针加工圆弧,终点为(50,40),圆心相对起点坐标为(10,5)。

二、坐标系与参考指令

G54~G59:工件坐标系选择
这些指令用于选择预先设定的工件坐标系,通常编程时默认使用G54。例如:
G54 G00 X0 Y0;
快速定位到G54坐标系的原点。G90/G91:/增量编程
G90为坐标编程,所有坐标值基于坐标系原点;G91为增量坐标编程,坐标值基于当前位置。例如:
G91 G01 X20 Y10;
刀具从当前位置增量移动(20,10)。
三、刀具与补偿指令

T指令:选刀指令
T指令用于选择刀具。例如:
T01 M06;
选择1号刀具并进行换刀操作。G43/G44:刀具长度补偿
G43为正向长度补偿,G44为负向长度补偿,常用G43并配合H指令实现。例如:
G43 Z10 H01;
启用1号刀的长度补偿,并移动到Z10位置。G41/G42:刀具半径补偿
G41为左补偿,G42为右补偿,需用D指令指定半径补偿号。例如:
G41 G01 X30 Y20 D01 F250;
启用左补偿,使用D01值计算刀具路径。
四、循环与简化指令

G81:钻孔循环
用于简单钻孔动作,格式如下:
G81 X50 Y30 Z-20 R5 F100;
在(50,30)处钻孔,深度Z-20,参考平面R5。G83:深孔钻循环
适用于深孔加工,可断屑并排屑。例如:
G83 X50 Y30 Z-40 R2 Q5 F80;
每次钻孔深度5mm(Q5),逐步钻至Z-40。
五、辅助功能指令

M03/M04/M05:主轴控制
M03:主轴正转
M04:主轴反转
M05:主轴停止
M08/M09:冷却液控制
M08:开启冷却液
M09:关闭冷却液
六、程序控制指令

M02/M30:程序结束
M02:程序结束,不返回开头
M30:程序结束并返回程序开头
M98/M99:子程序调用
M98用于调用子程序,M99表示子程序结束并返回主程序。例如:
M98 P1002;
调用程序号为1002的子程序。
-
