不同类型的弹簧及其应用，机械设计必备知识点！！

弹簧是许多产品中用于实现运动、提高减震能力等非常重要的机械部件。换句话说，3D 打印和 CNC 加工等快速原型制作服务可以制造各种类型的弹簧，用于制作和制造手表、手机等产品。

鉴于弹簧在产品设计中的广泛使用，了解其类型、应用和性能特征至关重要。本文详细概述了不同类型的弹簧、它们的优点、局限性和实际应用。

弹簧原理

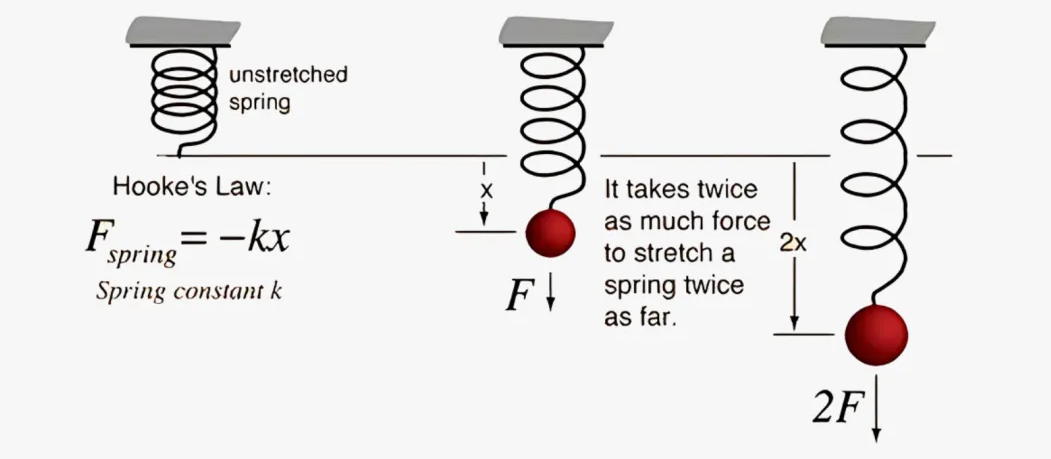

弹簧的功能受胡克定律的支配，该定律定义了施加的力与弹簧弹性之间的关系。简而言之，胡克定律指出，压缩或伸展弹簧所需的力与位移成正比。

在数学上，胡克定律表示为 F= -kX，

F = 施加在弹簧上的力

X = 弹簧的位移（负值表示恢复力与方向相反。

k = 是弹簧常数。这取决于弹簧的类型并显示刚度。

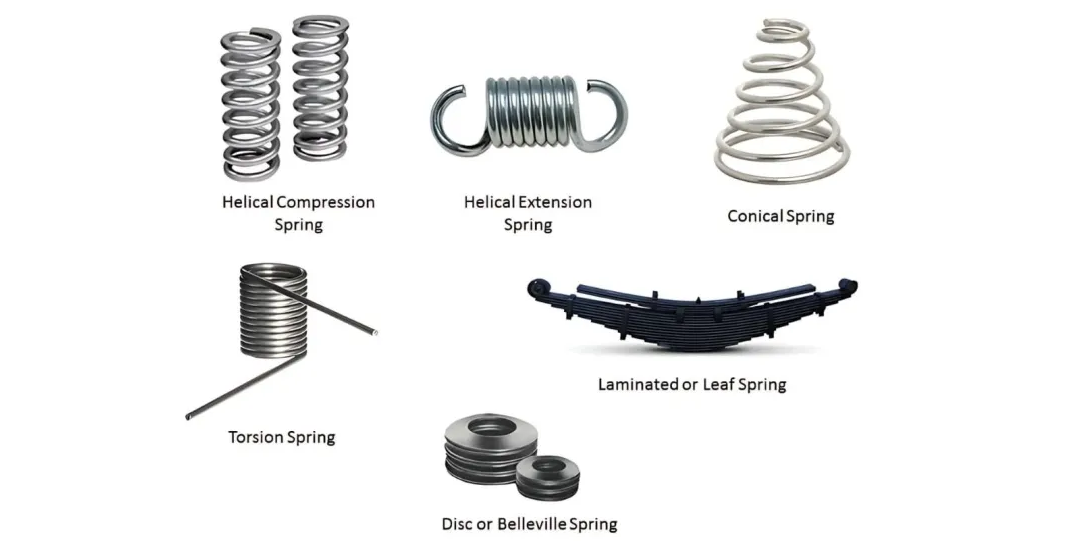

不同类型的机械弹簧及其应用

弹簧由不同的材料、形状、功能等制成，需要各种应用。它们有三个主要类别，每个类别都有不同的子类别。

第一类：螺旋弹簧

H电塑弹簧是产品制造中*常见的。将金属丝盘绕成螺旋形状即可形成这些弹条，提供各种横截面。以下是此类别中的弹簧类型。

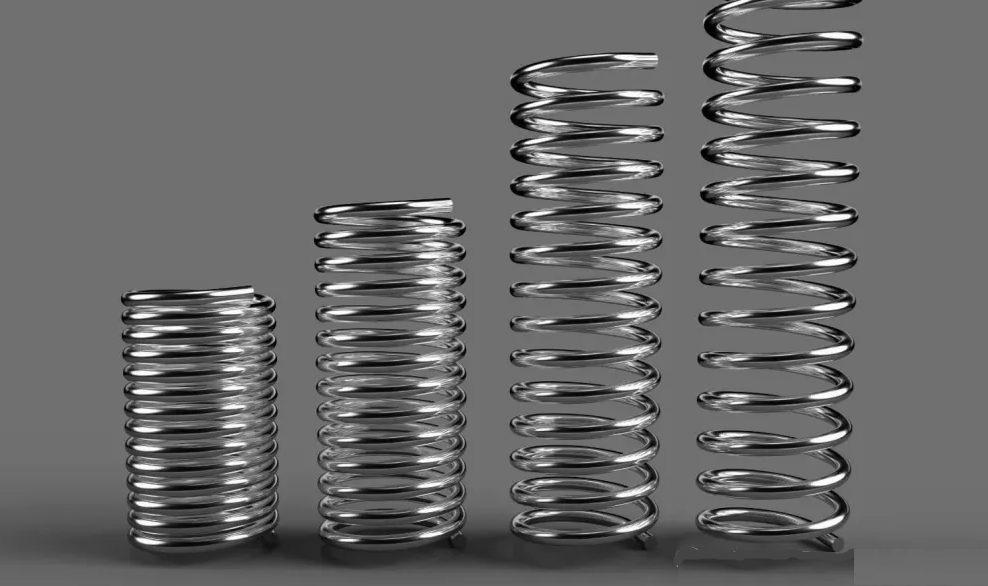

1. 压缩弹簧

压缩弹簧采用开式螺旋螺旋设计，具有恒定的线圈直径和可变的形状，可抵抗轴向压缩。

其应用*简单的例子是在圆珠笔中，它负责“弹出”效果。它也适用于阀门和悬架。

2. 拉伸弹簧

与压缩类型不同，拉伸弹簧采用封闭螺旋螺旋设计。它们产生张力，储存能量，并利用它恢复到原来的形状。

其应用的一个简单例子是车库门。其他的则用于拉杆、钳口钳和称重机。

3. 扭力弹丝

扭力弹簧的两端连接到不同的部件上。这使得两个组件以一定角度分开。当力因旋转而径向作用时，这些弹簧使用径向方向。更重要的是，CNC加工能力可以大批量生产定制的双体扭力弹簧。

4. 螺旋弹簧

螺旋弹簧是通过将矩形金属条盘绕成扁平螺旋制成的。激活时，它会储存合理量的能量，并可以以恒定的速率释放。不断释放使其适用于机械表、玩具和座椅躺椅。

第二类：板簧

板簧由矩形金属板制成，也称为板。矩形金属板通常用螺栓固定和夹紧，主要用于重型车辆。以下是不同类型的板簧及其应用。

1. 椭圆形板簧

将两个半椭圆形弹簧以相反方向连接，形成椭圆形板簧，形成椭圆形。在较旧的汽车中，这些弹簧连接在车轴和车架上，无需卸扣，因为两个半椭圆形弹簧在压缩过程中伸长相等。然而，它们不再用于现代车辆。

2. 半椭圆形板簧

这些是汽车中*受欢迎的板簧。它们由不同长度但宽度和厚度相同的钢叶制成。两端*上面/最长的叶子是主叶子。钢叶的排列类似于半椭圆形。

半椭圆形板簧的一端刚性固定在车架上，另一端固定在卸扣上。这有助于在崎岖地形中行驶时改变长度并吸收冲击。它们需要更少的维护，易于维修，并且使用寿命长。

3. 四分之一椭圆板簧

又称悬臂式板簧，四分之一椭圆板簧也已旧。它们的一端借助 U 型夹或工字螺栓固定在框架的侧杆上。另一个自由连接到前轴。当前桥梁承受冲击载荷时，叶片伸直以吸收冲击。

4. 四分之三椭圆形板簧

其应用的一个简单例子是门铰链。在这里，当你打开门时，弹簧会储存它的旋转能量;当您松开门时，它会使用存储的能量将门带回原来的位置。旋转力取决于弹簧的旋转。

这种类型结合了四分之一椭圆弹簧和半椭圆弹簧。半椭圆形部分的一端连接到车架上，而另一端连接到四分之一椭圆弹簧，然后用工字螺栓将其固定到车架上。

5. 横向板簧

横向板簧是通过在车辆宽度上安装半椭圆形弹簧而形成的。最长的叶子位于底部，中间部分使用 U 型螺栓固定在框架上。虽然这种设计使用了两个卸扣，但它会导致滚动，因此不适合汽车紧固件。

第三类：盘式弹簧

盘状弹簧是单个或多个弹簧以串联或并联排列堆叠在一起，使它们能够在狭小的空间内吸收高负载。盘状弹簧的类型包括：

1. 贝尔维尔圆盘弹簧

Belleville 碟形弹簧也称为锥形碟形弹簧，具有杯状结构。他们不会平躺。相反，它们采用压缩的规范形状并允许它们承受重载。

2. 弯盘弹簧

也称为新月形垫圈，它们对配合杆施加轻微压力，以防止因振动而松动。它们适用于在产生持续振动的机器中均匀分布螺纹螺栓、螺钉和螺母的载荷。

3. 开槽盘弹簧

圆盘外径和内径上的槽形成开槽圆盘弹簧。这种设计减少了负载并增加了挠度，使开槽盘式弹簧广泛应用于自动变速器、离合器和过载联轴器。

4. 波形盘弹簧

波形盘弹簧每圈有多个波浪，适合提供价格和可预测的负载。在这里，它们可以通过吸收轴向压缩引起的应力来充当缓冲。

用于制造弹簧的材料

与弹簧仅由铁制成的普遍看法相反，它们来自各种材料。这些材料影响弹簧的特性、类型和应用。以下是一些常用的材料：

铍铜合金

由这种合金制成的弹簧具有高强度、低蠕变和优异的导电性。它们非常适合形成复杂的形状，使其适用于乐器、测量设备和子弹。

陶瓷

陶瓷材料适用于制造在非常高的温度下使用的弹簧。它耐磨、防水，而且非常坚硬。它还具有低摩擦系数和低密度。

单向玻璃纤维复合材料

单向玻璃纤维复合材料是一种强度强大的增强玻璃纤维。因此，制造商现在正在考虑将其作为制造所有弹簧的潜在材料。

橡胶/聚氨酯

这些材料适用于生产圆柱形/非线圈设计的弹簧。它们安全可靠，并且由于其不导电特性，它们可以应用于始终存在磁性、腐蚀和振动问题的产品中。

钢合金

钢合金因其优异的强度和耐用性而成为弹簧*常用的材料。虽然它可以用其他材料进行增强，但其核心性能仍然高度可靠。

在项目中使用弹簧的好处

更好的减震能力

弹簧在许多产品中都有广泛的应用，因为它们可以通过吸收冲击来减少冲击的影响。当产品受到冲击时，弹簧会压缩并松弛以吸收它。因此，它们是车辆的重要组成部分。

储能

螺旋弹簧可以作为电池的替代品。当施加力时，它会产生能量并不断释放，使其成为机械表的重要组成部分。

连接机制

使用弹簧可以将产品或零件的两个部分连接在一起。例如，它们应用于车库、门和称重机中，以连接两个部件以发挥作用。

产品稳定性

弹簧具有减震能力，可确保使用弹簧的产品稳定。产品稳定性也可以是零件摩擦和减振的一种形式。

弹簧在工程中的缺点

弹簧尽管很有用，但也有可能影响工程结果的局限性。

尺寸和重量约束

弹簧可能需要增加尺寸和重量来承受高负载，这给空间受限或重量敏感的应用带来了挑战，使设计复杂化，并可能影响系统效率。

复杂的设计要求

设计弹条以满足特定的力和变形标准可能很复杂，需要仔细考虑材料特性、空间限制和所需性能，通常会导致复杂且具有挑战性的设计过程。

随着时间的推移，它们会失去效果

由于同时压缩和松弛，弹簧会随着时间的推移而失去效果。这取决于制作时使用的材料。最终，它将无法遵守胡克定律，即变形时不会恢复到原来的形状。

结论

弹簧对于运动的产品至关重要。现代版本的功能和特性因材料、设计和制造工艺而异。为您的产品选择一款时，仔细评估这些因素至关重要。
