常用螺栓标准、规格、用途汇总表，建议收藏

2025-03-21
螺栓、螺母、垫圈


part·1



5.1 螺 栓



一、常用螺栓标准、用途

常用螺栓标准、规格、用途见表42。

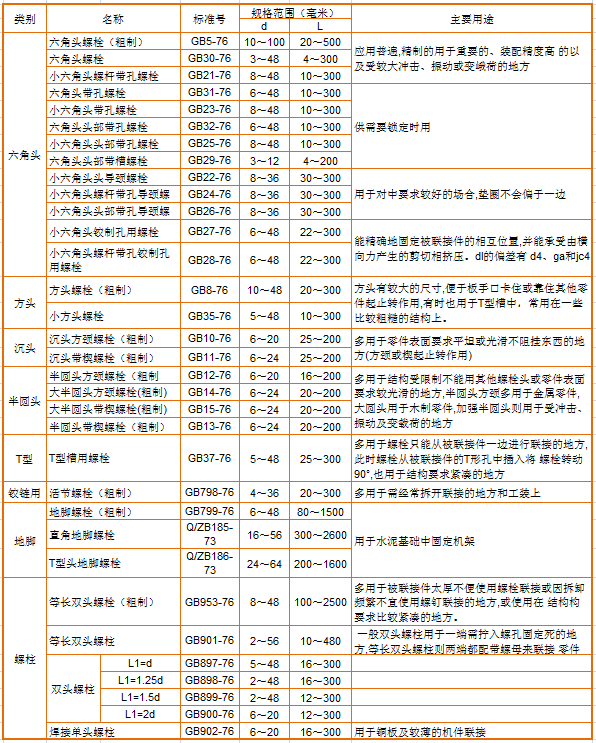

常用螺栓标准、规格、用途汇总表　表42

注：1.冷镦工艺生产的小六角头螺栓具有材料利用率高、生产效率高、机械性能高等优点,但由于头部尺寸较小, 不宜用于多次装拆、被联接件强度较低和易锈蚀等场合。
　　2.当机械性能(强度级别)的分级的规定不能满足使用要求时,可按需要选用材料。对T型、活节等螺栓的材料在相应标准中有规定。


二、六角头螺栓（粗制）（GB5-76）

六角头螺栓规格见图20、表43。

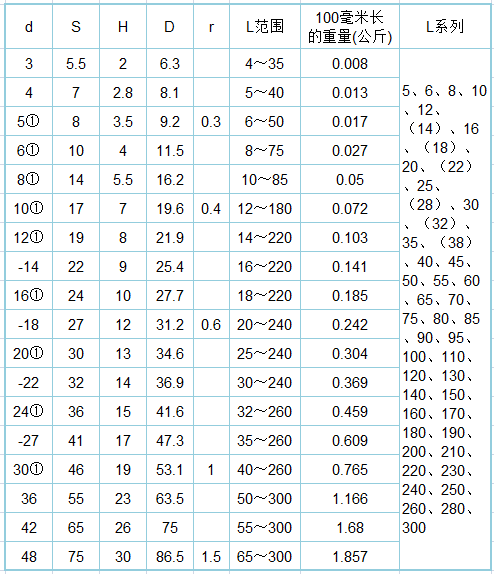

　　六角头螺栓（粗制）规格（GB5-76）（毫米）　表43

①为优选系列。
注：1.L0不包括螺尾,当L≤125时:L0=2d+6；当L>125～200时:L0=2d+12；当L>200时:L0=2d+25。
　　2.标记示例:螺栓M10×100GB5一76表示为直径10毫米，长度100毫米、粗牙普通螺纹,机械性能按5.9级,不经表面处理的六角头螺栓。


三、六角头螺栓精制（GB29、30-76）

六角头螺栓（精制）规格见图21、表44。

        六角头螺栓（精制）规格（GB29、30-76）（毫米）表44

①为优选系列,其中GB29一76的范围是：d =12以下，L=100以下：GB30一76的范围是d =10以上,L=16以上。
注：1.L0不包括螺尾，当L〈125时：L0=2d+6；当L>125～200时:L0=2d+12，当L>200时:L0=2d+25。
　　2标记示例:螺栓M10×100GB30一76。表示为直径10毫米,长100毫米,机械性能按5.9级,不经表面处理的六角头螺栓。如螺杆上全部制出螺纹时,应加标记Q, 即:螺栓M10×100-Q GB30一76。


四、沉头螺栓

沉头螺栓（粗制）（GB10-76）、沉头带楔螺栓（粗制）（GB11-76）见图22～23、表45。
　　沉头方颈螺栓（粗制）（GB10-76）、沉头带楔螺栓（粗制）（GB11-76）规格（毫米）　表45
①只有带楔螺栓。
②为优选系列。
注：1.L0不包括螺尾,当L≤125时；L0=2d+6；当L>125～200时：L0=2d+12；当L>200时:L0=2d+25。
　　2.标记示例:租牙普通螺纹、直径10毫米、长60毫米、机械性能按4.9级、不经表面处理的沉头方颈螺栓:螺栓 lW10×60GB10一76。公众号《机械工程文萃》，工程师的加油站！


五、地脚螺栓（粗制）（GB799-76）

地脚螺栓规格见图24、表46。

　　　地脚螺栓（粗制）规格（GB799-76）　　表46

注：1.左边的L系列，查粗兰色数字的重量；右边的L系列，查粗黑色土方的重量。
　　2.L0不包括螺尾。
　　3.材料：A3、45钢。
　　4.标记示例：粗牙普通螺纹、直径20毫米、长400毫米、材料为A3、不经热处理及表面处理的地脚螺栓：螺栓M20×400 GB799一76。


六、直角地脚螺栓（Q/ZB185-73）

直角地脚螺栓规格见图25、表47。
　直角地脚螺栓规格（Q/ZB185-73）（毫米）　　　　　表47
注：1.材料:A3。
　　2.标记示例: 粗牙普通螺纹、直径42毫米、长1400毫米的直角地脚螺栓：螺栓M42×1400Q/ZB185一73。


七、膨胀螺栓（胀锚螺栓）

1.普通膨胀螺栓
(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。其受力性能见表48～49。

膨胀螺栓受力性能（一）　表48
注:表列数据系按铺固基体为标号大于150号混凝土。


膨胀螺栓受力性能（二）　表49
（2）规格见图26、表50～51。

　膨胀螺栓规格（一）　　表50
膨胀螺栓规格（二）　　　表51

2.带钻膨胀螺栓

带钻膨胀螺栓由锥炳、环槽、膨胀槽及尖齿等部位构成的内螺丝和胀锥组成,适用于在混凝土结构上作管道支架、吊架、托盘(架)的锚固件。配套用于打眼的手提风动打眼枪所需风压4～6公斤/厘米2、耗气量0.24米3/分、打眼枪自重4.5公斤。带钻膨胀螺栓规格见图27、表52。
带钻膨胀螺栓规格　　表52


八、膨胀螺栓式管子托钩及关卡

(1)性能、用途：膨胀螺栓式管子托勾和管卡是以膨胀螺栓作锚固件，适用于在墙上固定管道和暖气片。其受力性能见表53。公众号《机械工程文萃》，工程师的加油站！
膨胀式螺栓管子托钩、关卡的受力性能　　表53
（2）规格见图28、表54。
膨胀式螺栓管子托钩及管卡规格　　表54



part·2



5.2 螺 母


一、六角螺母

六角螺母规格见图29～30、表55。


二、方螺母

方螺母规格见图31、表55。
六角、方螺母规格　　表55
注：1.GB52-76 d：1.6～48；GB41-76 d6～100。其他标准的直径范围可对应H、D的范围查找。

2.优选系列：

标准号

GB39-76

GB41-76

GB52-76

GB54-76

GB55-76

d

5～36

20～36

1.6～30

2～30

6～30

3.标记示例：粗牙普通螺纹、直径10毫米、机械性能按5级、不经表面处理的方螺母。

4.带▲为优先选用系列。



part·3



5.3 垫 圈


一、普通垫圈

垫圈（粗制）（GB95-76）、大垫圈（粗制）（GB96-76）小垫圈（GB848-76）、垫圈（GB97-76）规格见图32～33、表56。

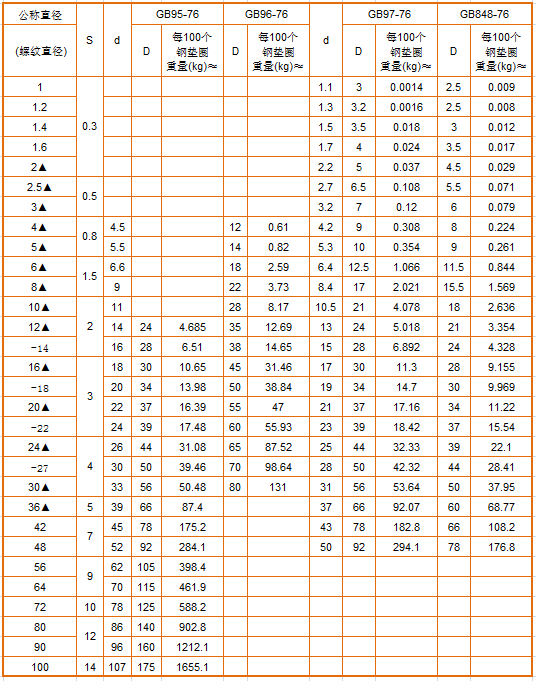

垫　圈（粗制）（GB95-76）、垫　圈（GB97-76）

规格　　　　　　　　　　　　　表56

大垫圈（粗制）（GB96-76）、小垫圈（GB848-76）


注：１.优选系列：

标准号

GB95-76

GB96-76

GB97-76

GB848-76

d

20～36

12～30

2～30

2～24

2.常用材料：A3。　　

3..标记示例：公称直径10毫米，不经表面处理的小垫圈为10GB848-76。

4.带▲为优先选用系列。


二、斜垫圈

工字钢用方斜垫圈（粗制）（GB852-76），槽钢方斜垫圈（粗制）（GB853-76）规格见图34～35、表57。
　　　　工字钢用垫圈（粗制）（GB852-76），槽钢方斜垫圈（粗制）（GB853-76）规格　表57
注：1.常用材料A3。
　　2.标记示例：公称直径为10毫米，不经表面处理的工字钢用方斜垫圈：垫圈10，GB852-76。
　　3.带▲为优先选用系列。


三、弹簧垫圈

轻型弹簧垫圈（GB859-76），弹簧垫圈（GB93-76）规格见图36、表58。

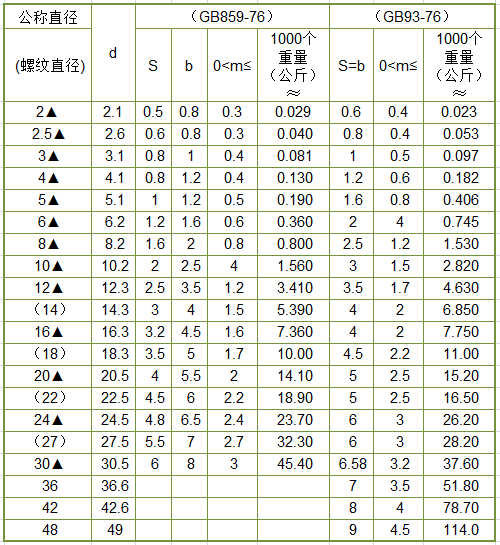

　轻型弹簧垫圈（GB859-76）、弹簧垫圈（GB93-76）规格　　　　　表58
注：1.材料：65Mn。
　　2.标记示例：公称直径10毫米，热处理硬度HRC44～50，表面氧化的弹簧垫圈：垫圈10，GB93-76。
　　3.带▲为优先选用系列。
