机械设计中的尺寸标注技巧与规范，工程师的必备技能

机械实际中产品零部件尺寸的标注关系到相关人员的读图方便性，也关系着产品加工的方便性。

一些简单的零件图纸标注，对技术人员来说应该都没有问题，但相对复杂的零件尺寸标注时，就容易出现漏标、错标等问题，以下是分享减少这些问题的尺寸标注措施。

一、合理标注尺寸的原则

1. 重要的尺寸应直接注出

重要尺寸是指影响零件功能、装配关系或性能的尺寸。这些尺寸应直接标注，避免通过计算得到。例如，对于一个齿轮零件，其齿顶圆直径、齿根圆直径和分度圆直径等尺寸是关键尺寸，应直接标注，而不是通过其他尺寸推导。

2. 避免标注成封闭尺寸链

封闭尺寸链是指尺寸标注形成一个闭合的回路，这会导致尺寸误差累积，影响加工精度。例如，在标注一个矩形零件的长和宽时，只标注长和宽，而不是同时标注对角线尺寸，避免形成封闭尺寸链。

3. 应考虑到测量方便

尺寸标注应便于测量。例如，对于一个圆柱体零件，应标注直径和长度，而不是标注半径和长度。因为直径更容易用卡尺测量。

4. 应符合加工顺序

尺寸标注应与加工顺序一致。例如，对于一个阶梯轴零件，应先标注大端直径，再标注小端直径，最后标注各段长度，与加工时先加工大端、再加工小端的顺序一致。公众号《机械工程文萃》，工程师的加油站！

5. 考虑加工方法

不同的加工方法对尺寸标注有不同的要求。例如，对于铣削加工的零件，尺寸标注应尽量以加工基准面为基准；对于车削加工的零件，尺寸标注应以轴线为基准。

6. 零件上常见孔的尺寸注法

常见孔的尺寸标注应符合标准。例如，对于普通螺纹孔，应标注螺纹大径、小径和螺距；对于光孔，应标注孔径和深度。

二、复杂零件尺寸标注的原则

先整体后局部，从左到右，从上到下，先定位后定形。

按以下三个顺序对产品零件尺寸进行标注：

1. 零件外形尺寸标注（整体尺寸）

标注产品外形尺寸，即长、宽、高三个方向的*大尺寸。

例如，对于一个复杂的机械外壳，先标注其整体的长、宽、高尺寸，让人一眼就能了解零件的大致尺寸范围。

2. 零件局部尺寸标注（局部尺寸）

一个局部一个局部进行标注，按从左到右、从上到下的顺序，避免遗漏或重复。

例如，对于一个带有多个凸台和凹槽的零件，先标注左侧的凸台尺寸，再标注右侧的凹槽尺寸。

3. 局部尺寸标注原则（先定位、后定形）

先标注局部特征的定位尺寸，即位置尺寸，确定局部特征的相对位置；

再标注局部形状尺寸，即长、宽、角度等尺寸，确定局部特征的形状和大小。

例如，对于一个带有多个螺纹孔的零件，先标注螺纹孔的中心位置尺寸，再标注螺纹孔的直径和深度。

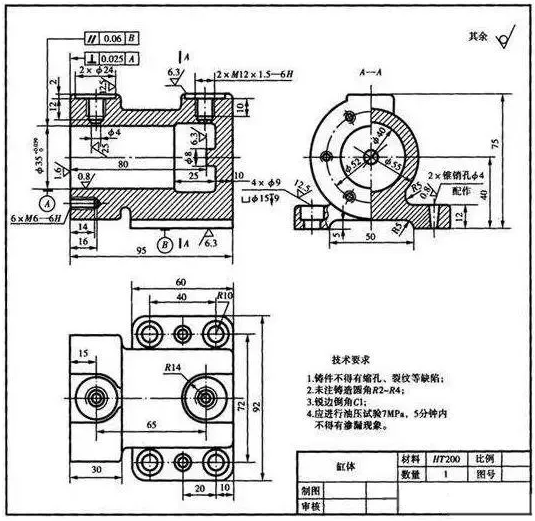

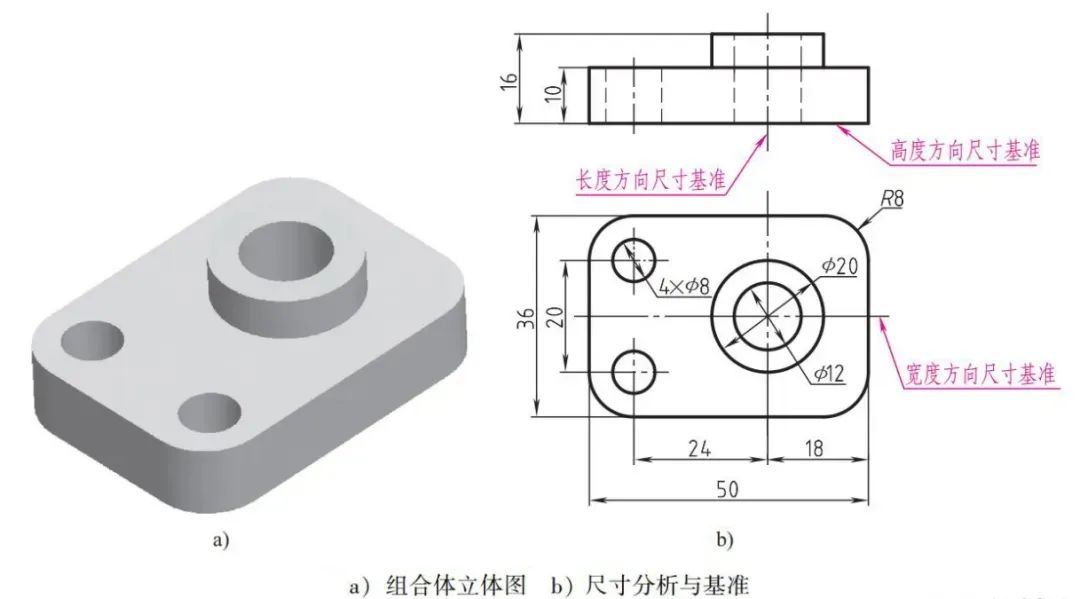

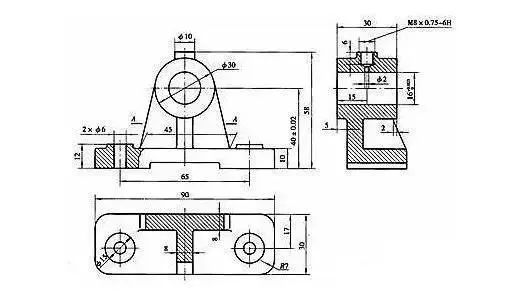

另外，注意标注定位尺寸必须选定尺寸基准。长、宽、高三个方向的尺寸，每个方向至少有一个基准，通常以物体的底面、端面、对称面、轴线为基准。
