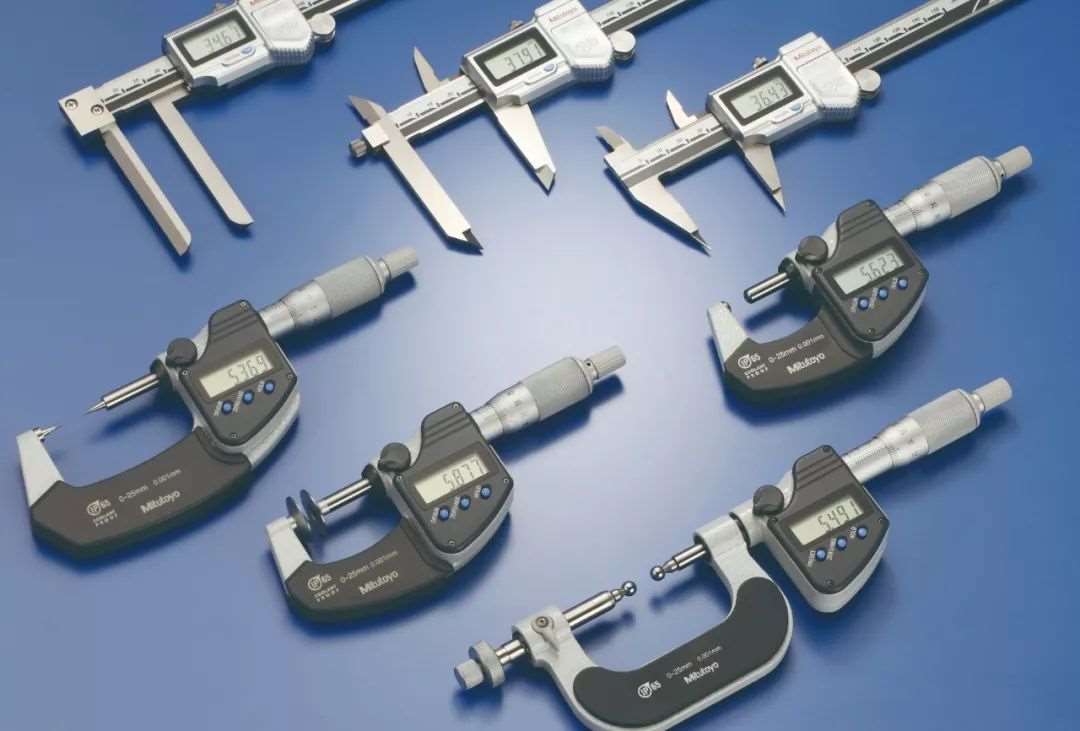

15招专门对付复杂形状的工件：图说非标量具的测量

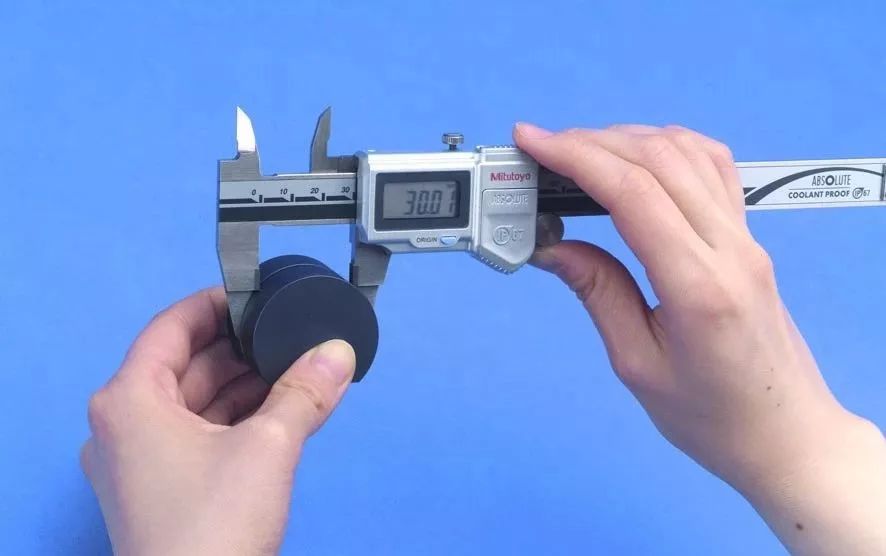

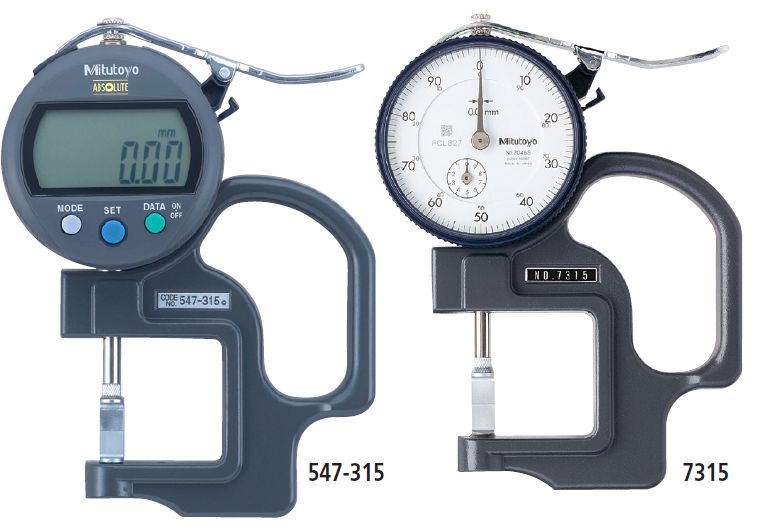

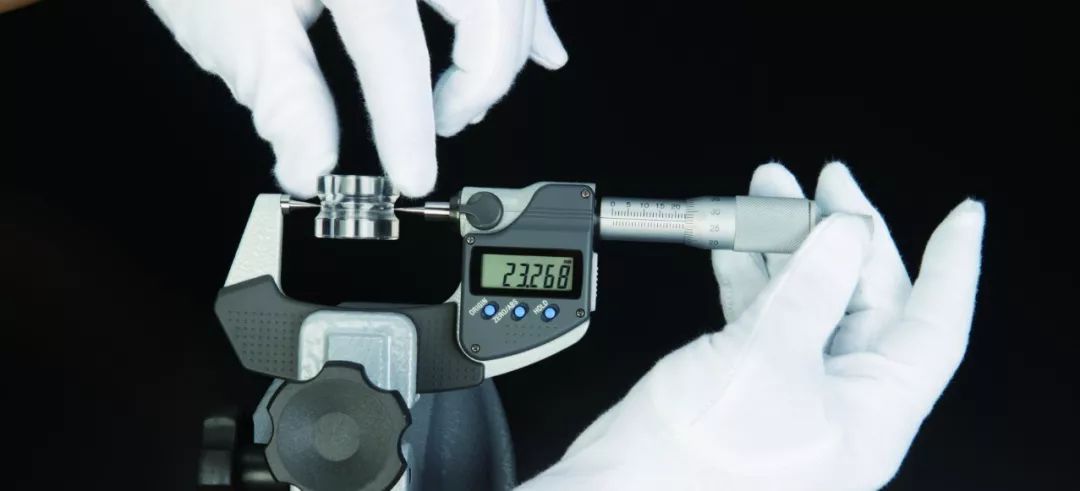

标准的千分尺或卡尺等测量工具，是测量工件平面及平行特征或内/外径的常用“利器”。

但遇到测量复杂形状的工件时，如曲面或狭窄的沟槽等，标准的通用量具可能就难以到达准确的测量位置，选择专用的非标量具则相对更简便、更经济。

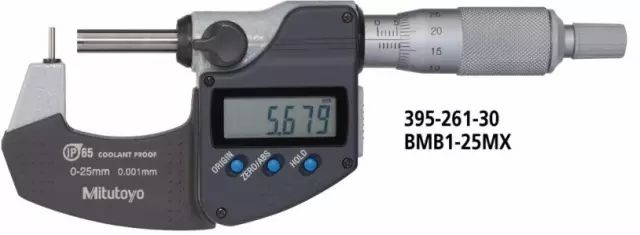

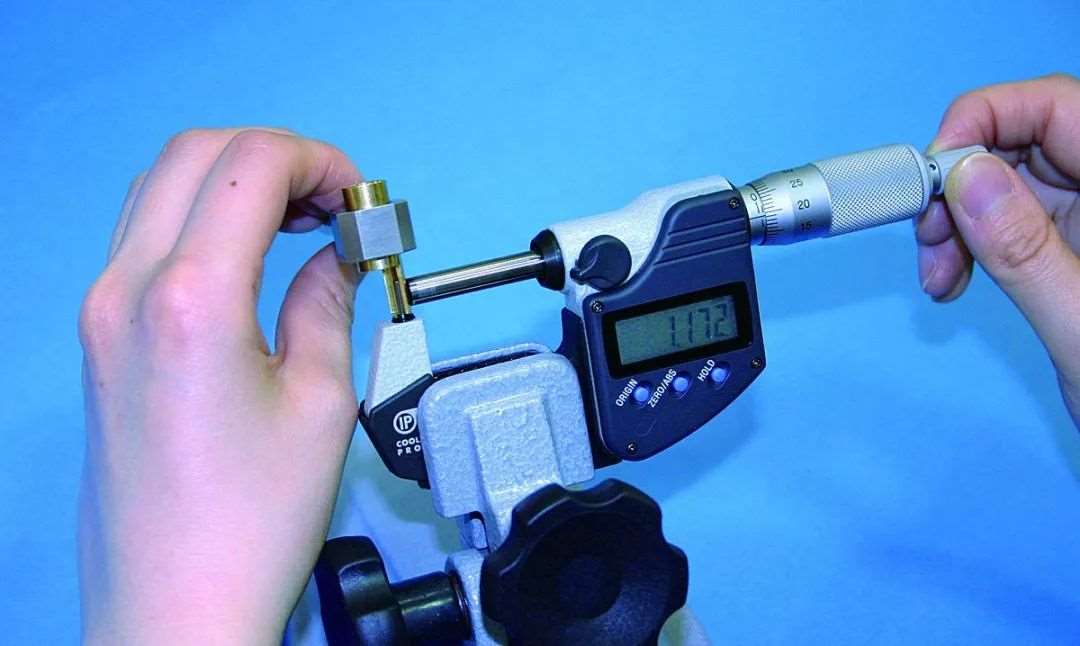

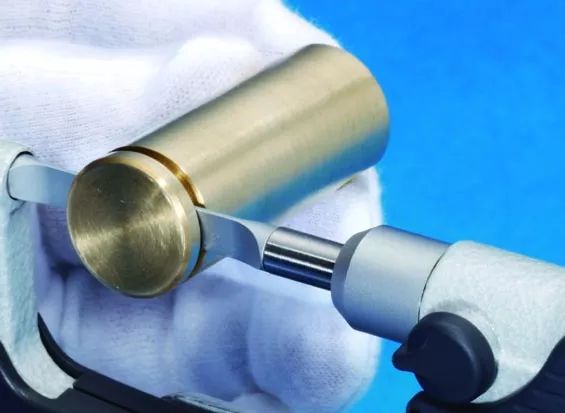

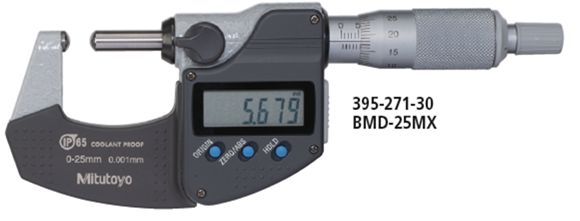

建议使用  壁厚千分尺 ：

理由：圆柱型测砧可深入管材内进行壁厚测量。

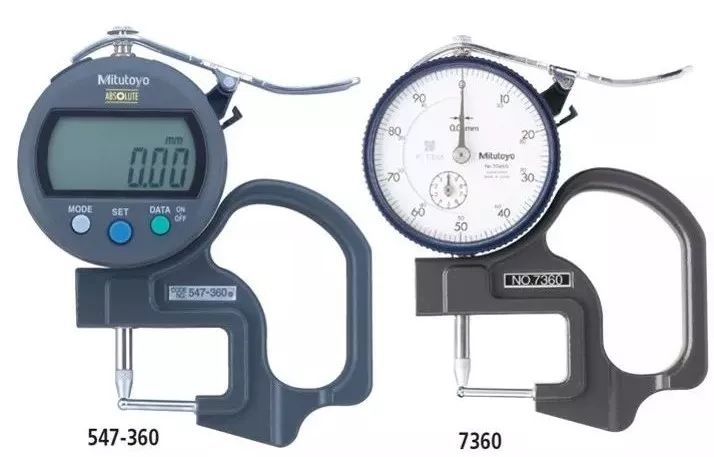

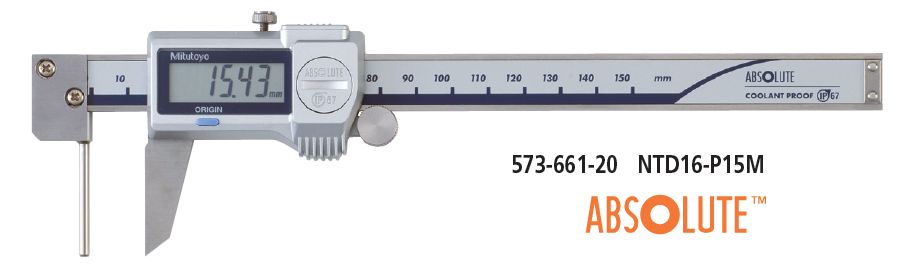

建议使用  管材厚度表 ：

理由：测砧呈90°角，可测量管壁厚度或弯板厚度。

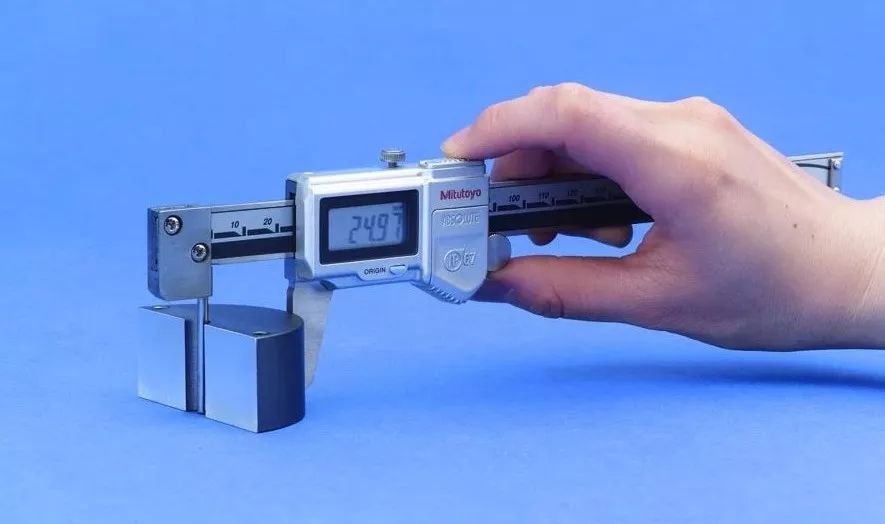

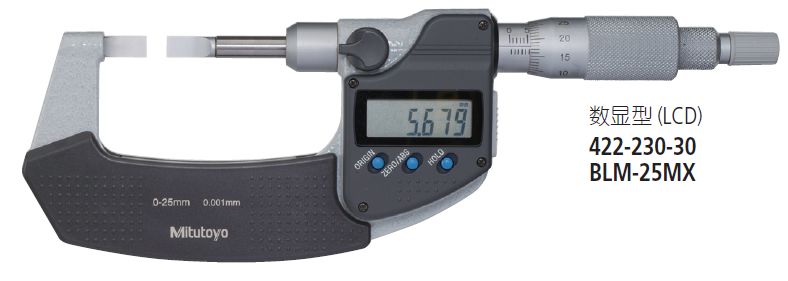

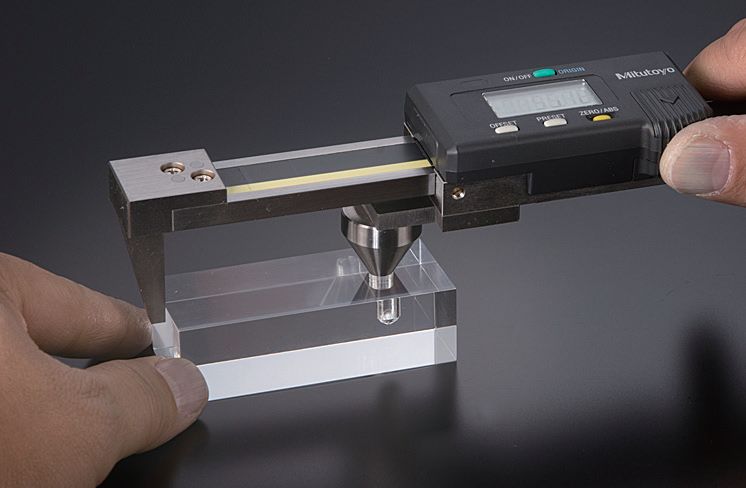

建议使用  刀刃型厚度表 ：

理由：量爪前端为片状，可简单到达窄槽的测量位置完成测量。

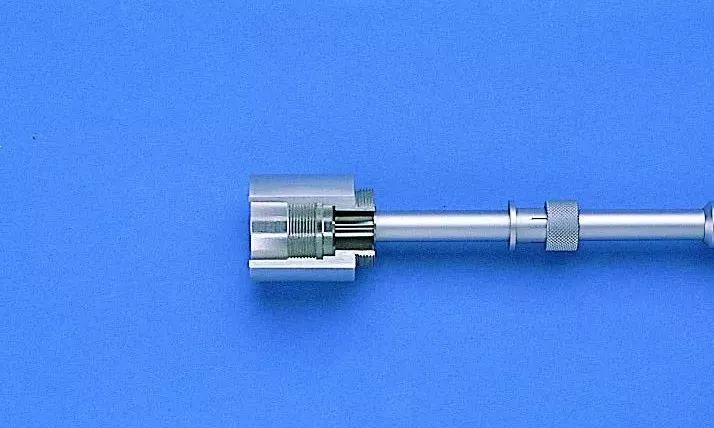

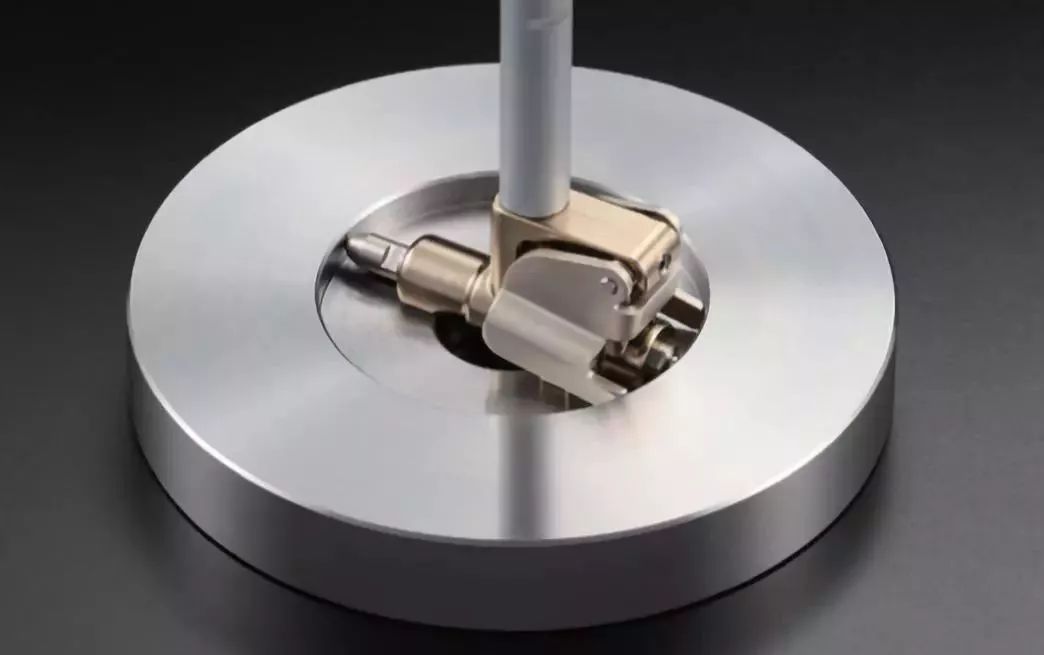

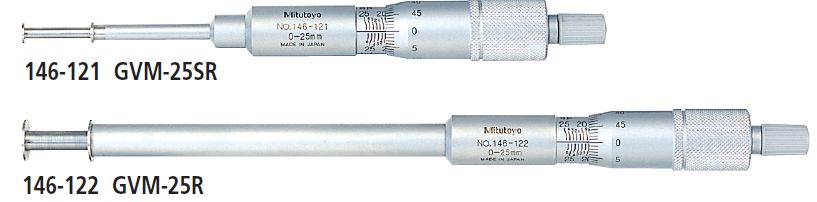

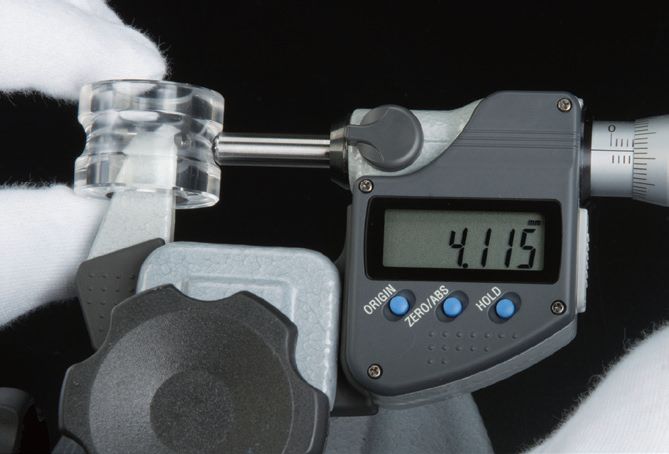

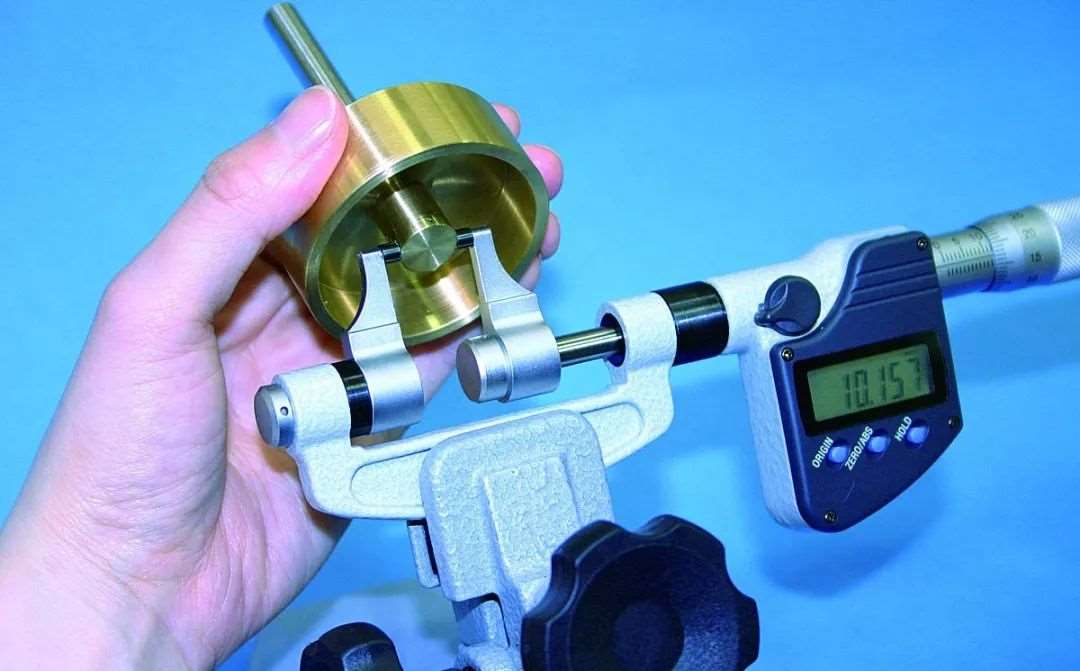

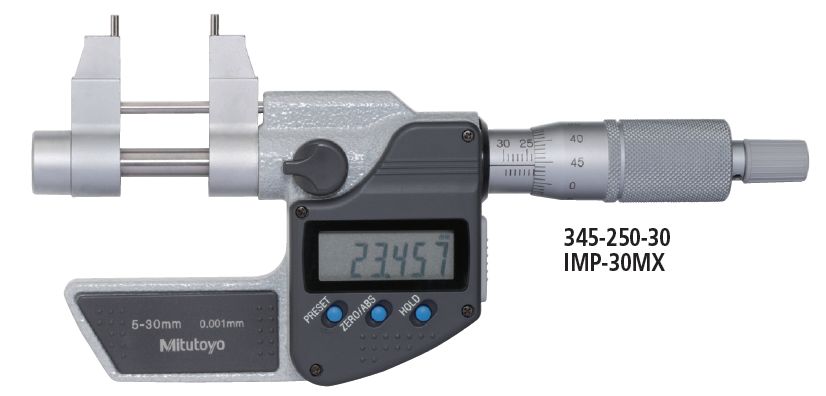

建议使用  凹槽千分尺 ：

理由：带有凸缘的测微螺杆和测砧，可测量凹槽内径和管材内凹槽深度和位置关系。

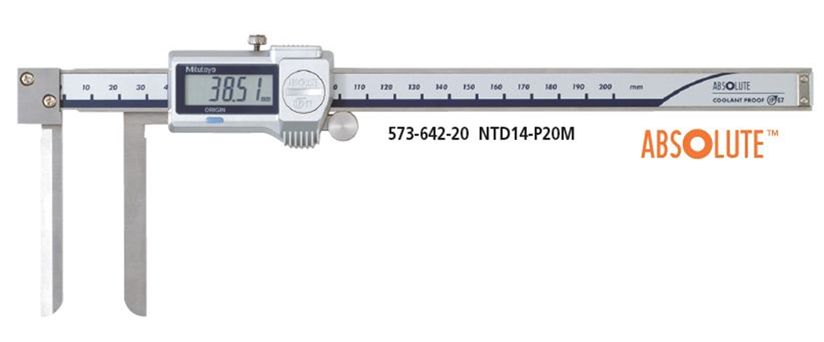

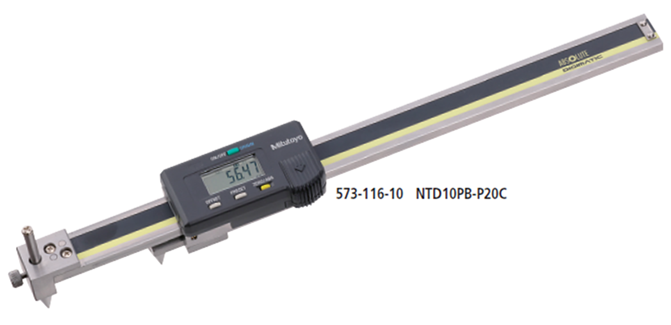

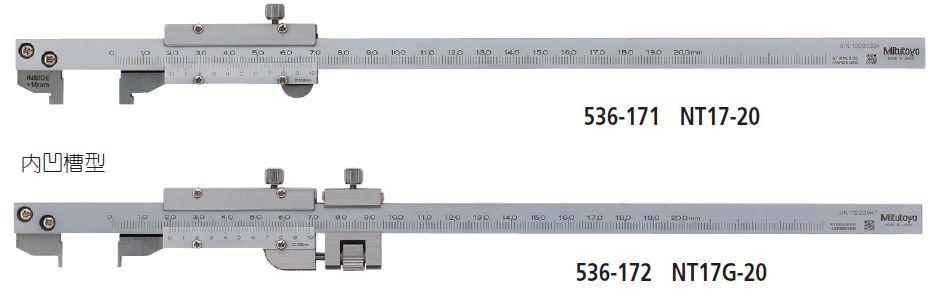

建议使用  钩式游标卡尺 ：

理由：量爪前端为钩型，可测量圆筒内径阶梯槽尺寸。

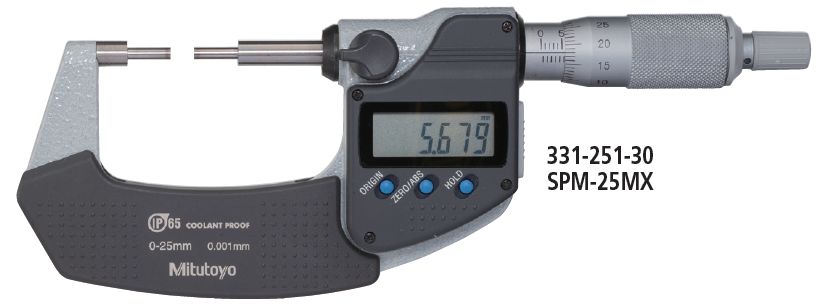

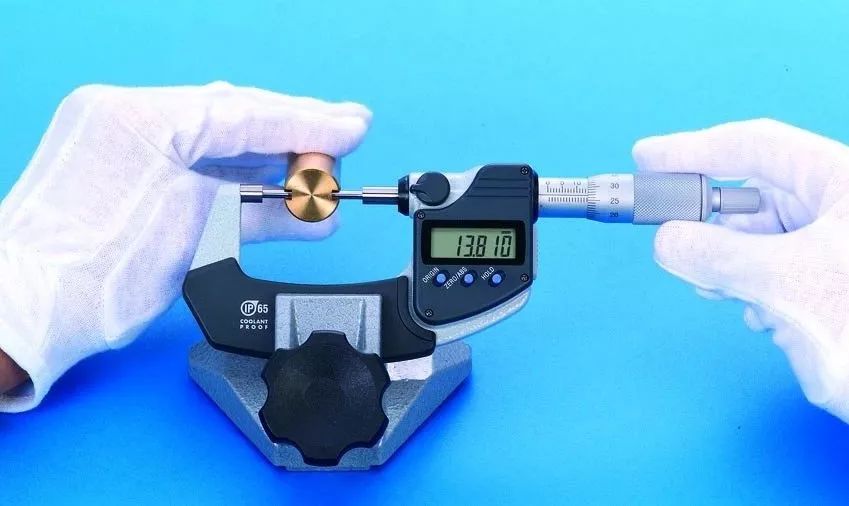

建议使用  花键千分尺 ：

理由：小直径测砧可方便测量花键轴和槽的直径。

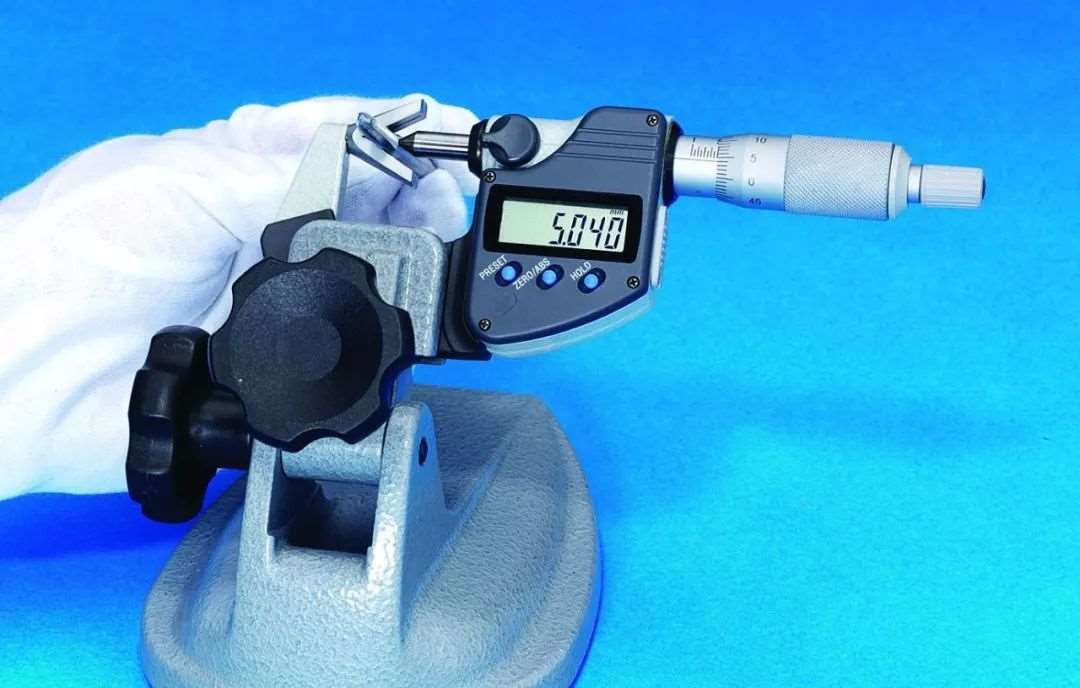

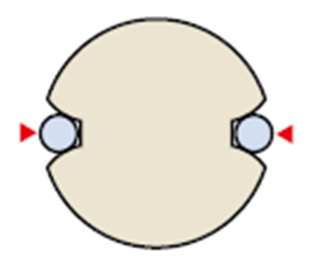

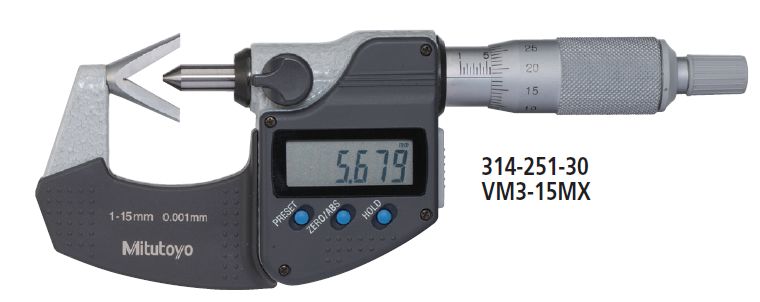

建议使用  V型测砧千分尺 ：

理由：V型测砧适用于测量奇数槽的丝锥、铰刀、铣刀的外径，可使用单针测量中径。

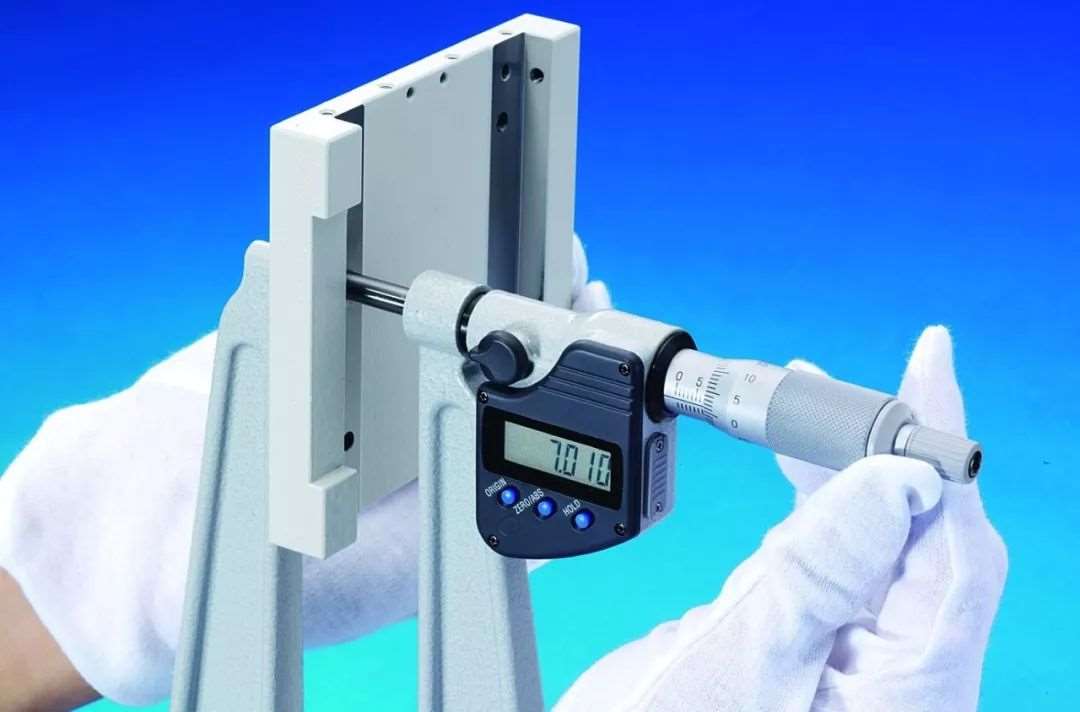

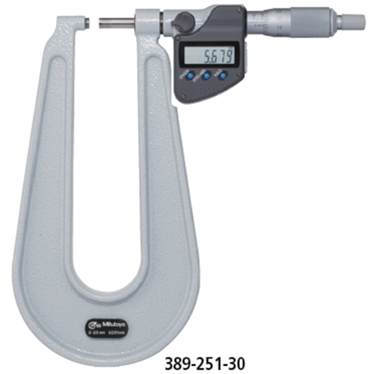

建议使用  板厚千分尺 ：

理由：超大尺架可轻松测量板材厚度。

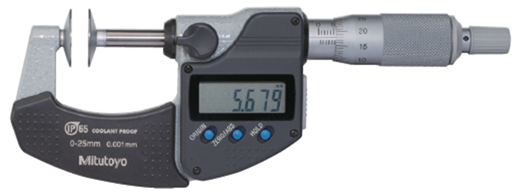

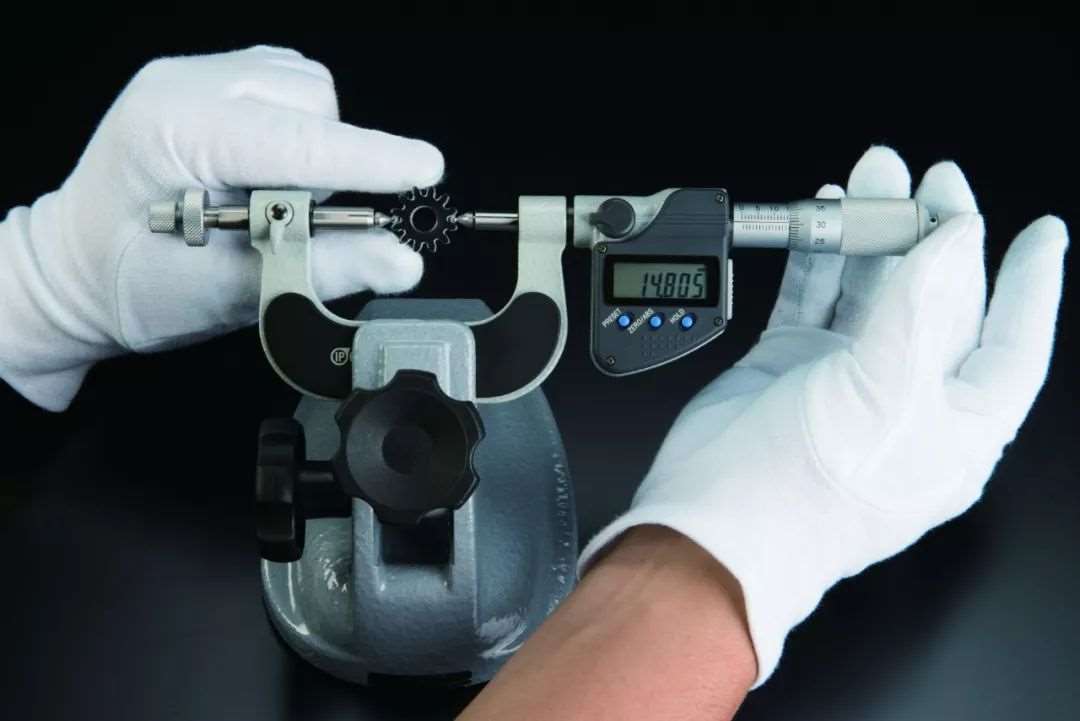

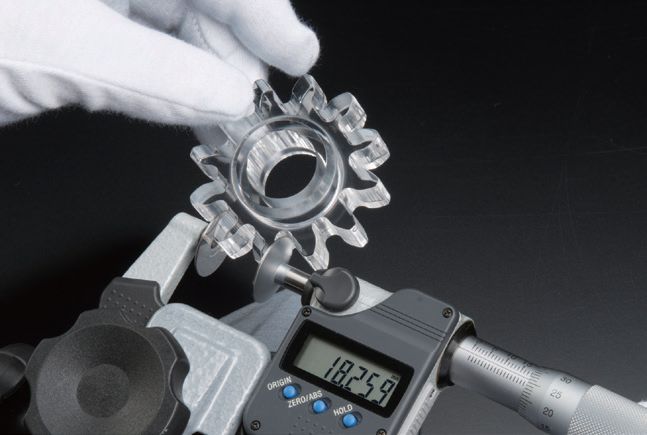

建议使用  盘型千分尺 ：

理由：盘型测砧可深入齿根根部，适用于测量直齿圆柱齿轮和斜齿轮的齿根切线方向长度。

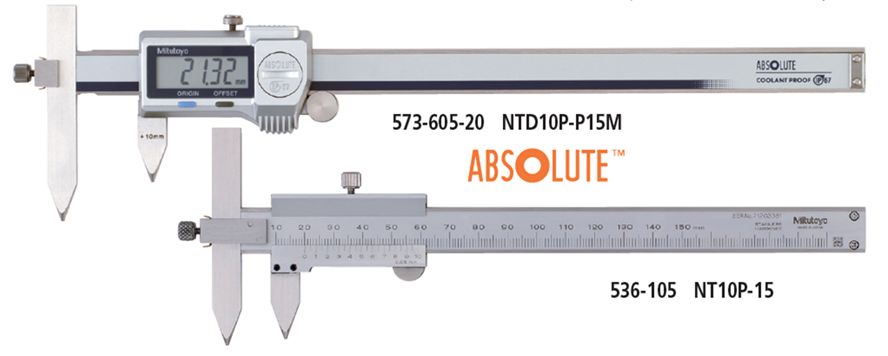

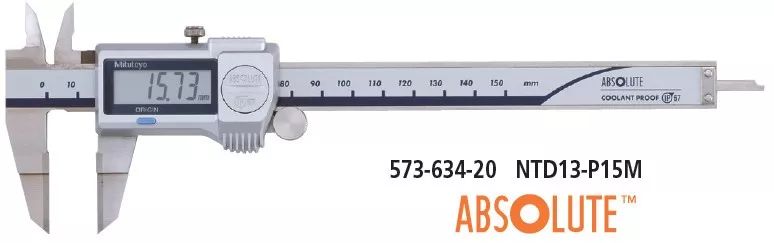

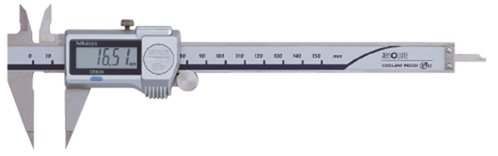

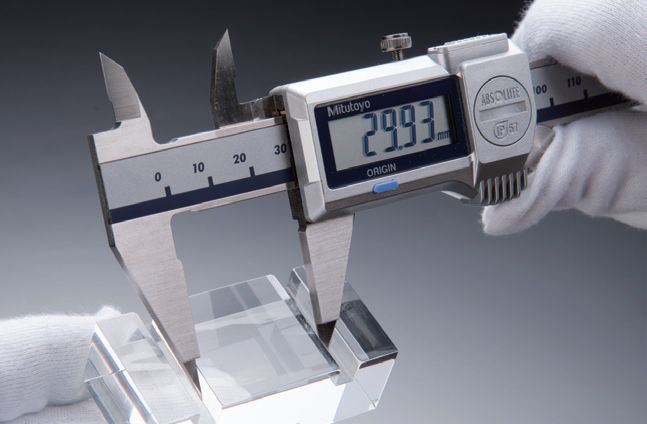

建议使用  尖爪卡尺 ：

理由：尖爪型量爪可深入非常小的凹槽或轨道，轻松实现外径、内径、深度和段差等测量。

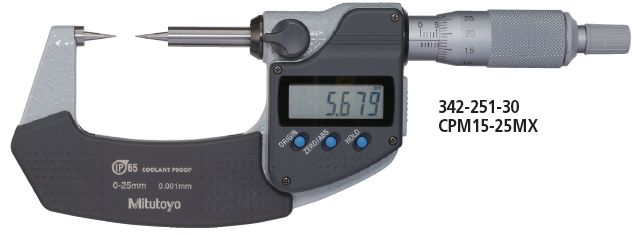

建议使用  尖爪千分尺 ：

理由：测砧尖端半径约为0.3mm，可用于测量钻孔、小凹槽、键沟等难以测量的壁厚尺寸。

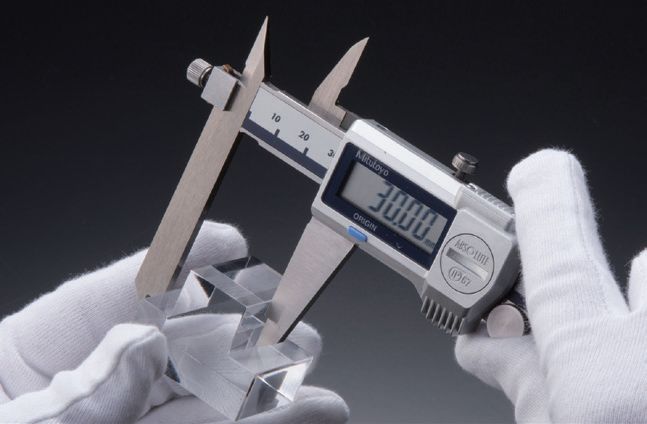

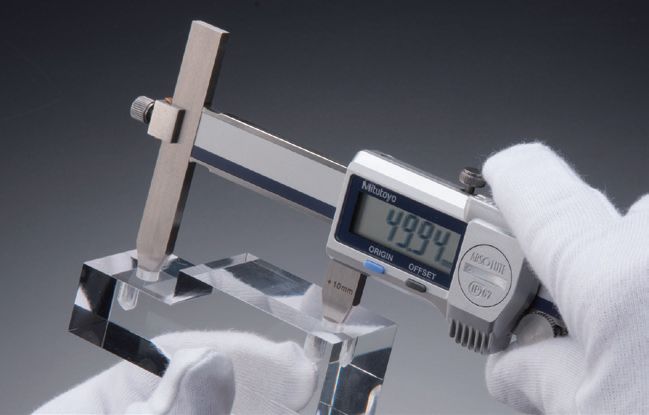

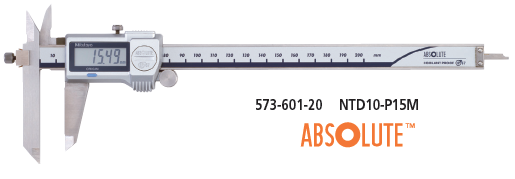

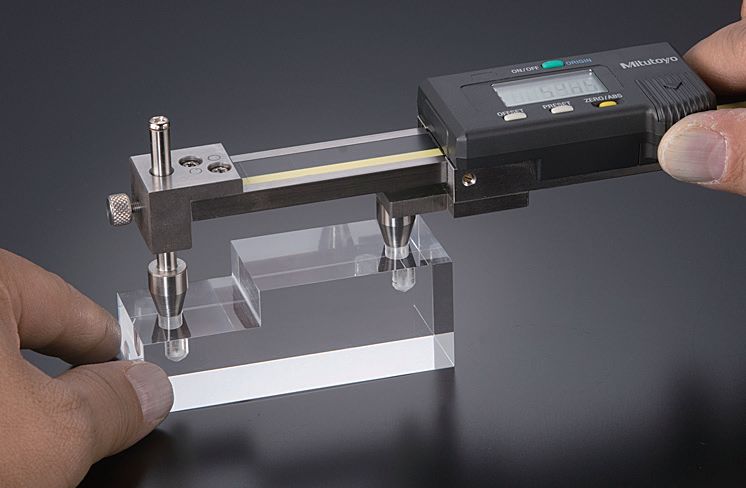

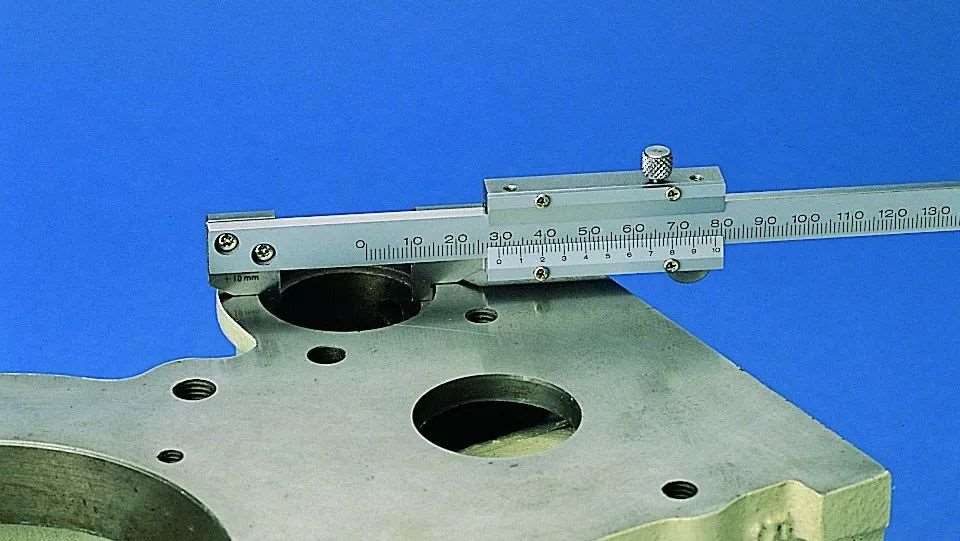

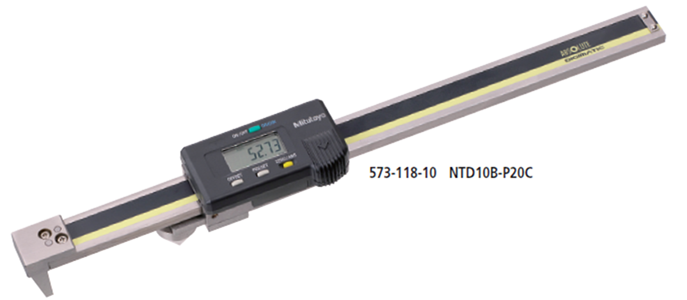

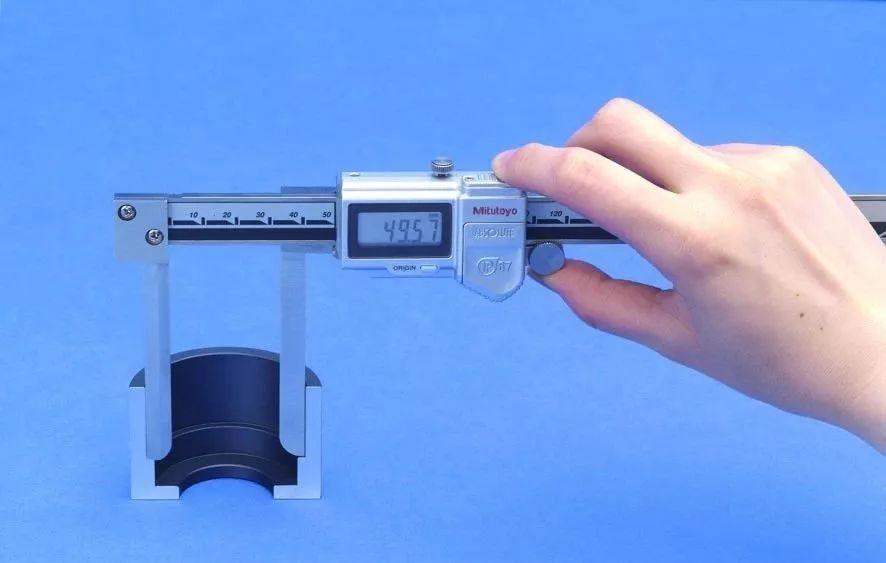

建议使用  偏置卡尺 ：

理由：高度差的量爪设计，适合用于测量阶差断面和难以测量的工件尺寸。

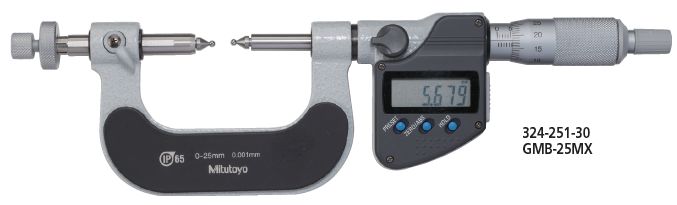

建议使用  球型测砧壁厚千分尺 ：

理由：两个测量面为球面，可测量凹壁壁厚的尺寸。
