机械设计中容易忽视的细节，总结太到位了！

2025-03-08

机械过程中很多都会犯错误，做错零件，打错孔，漏标尺寸，电机选小等诸多问题，需要注意设计容易忽视的细节；

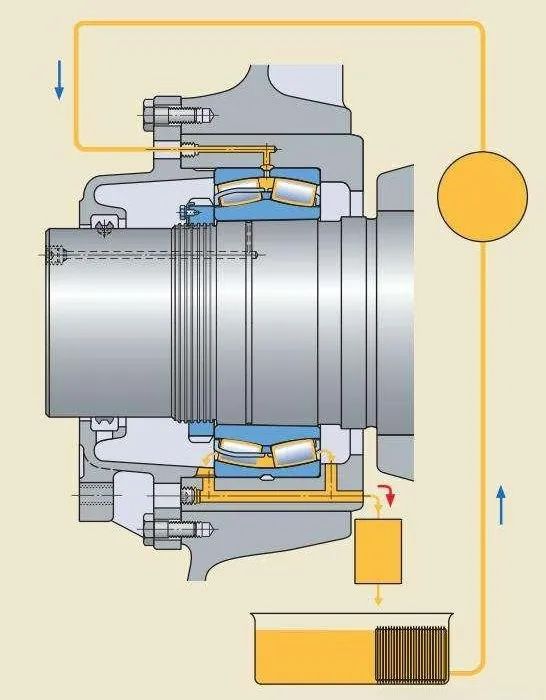

1.转动部位设计润滑点（手动或自动）

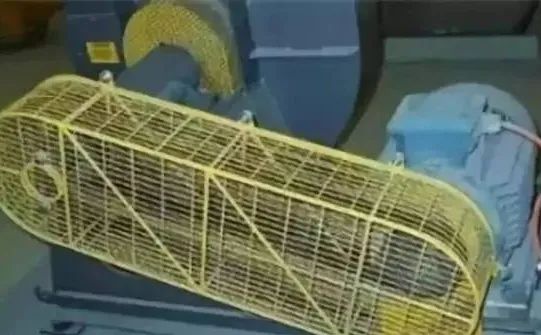

2.转动部位设计安全罩（设观察门）

3.二十公斤以上重量的零部件设计起吊螺孔或吊耳：

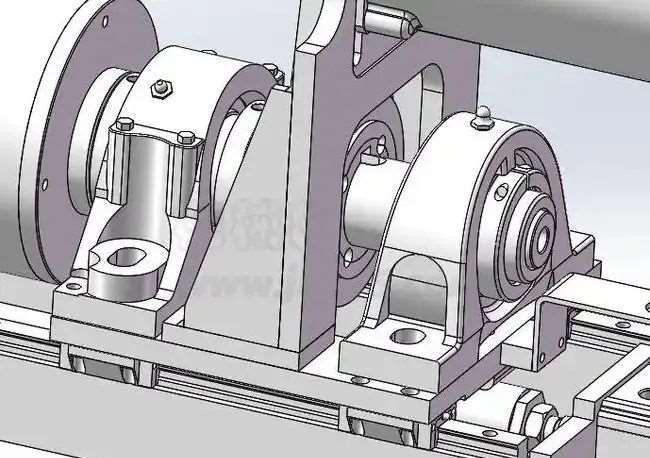

4.轴承座安装位设计定位与承力的调节螺栓

5.涉及高度变化或调整的连接面设计调整垫片

6.螺栓连接件设计定位销或定位挡块

7.分清楚现场焊接件与工厂焊接：

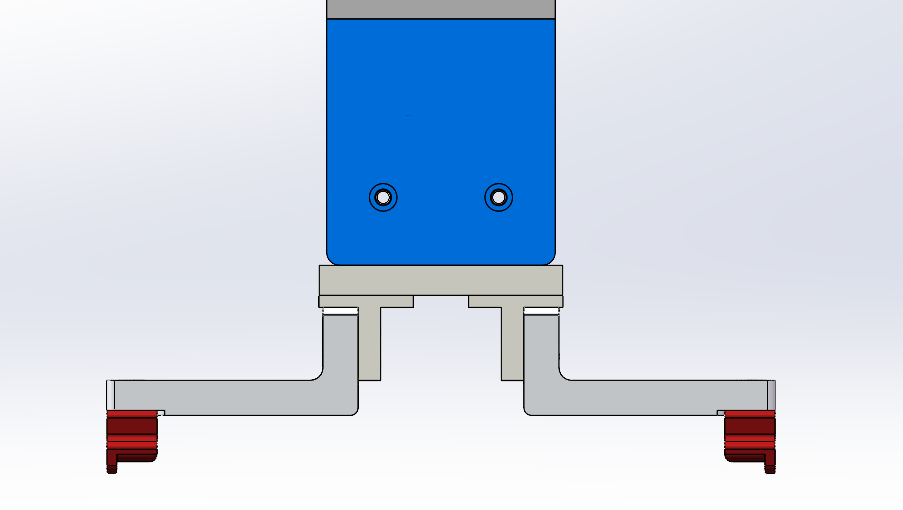

8.注明非通用焊接要求的特殊焊接

9.剖视油封反映油封方向

10.大件连接设计双螺母放松

11.注明不涂漆范围

12.运动件的运动范围（始、终位置）和运动轨迹表示

13.工作状态与非工作状态的安全设计

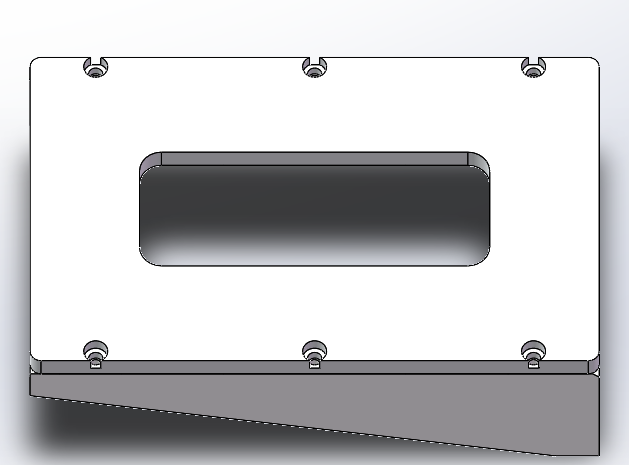

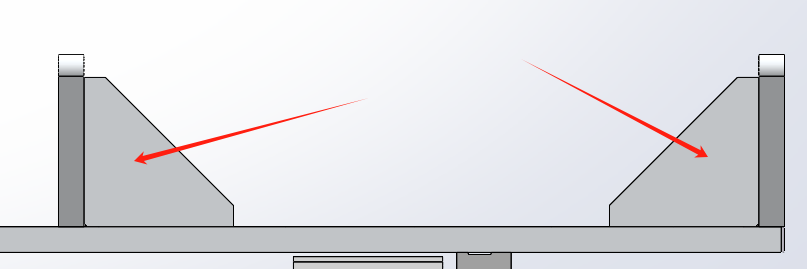

14.强化承力部位（如加强筋）弱化非承力部位（如减重孔）：

加强筋的主要作用是提升局部区域的强度和刚度，以承受更大的载荷和应力。通过合理设计加强筋，可以在不增加整体材料用量的前提下，显著提高结构的承载能力和稳定性。

减重孔的主要作用是在不影响结构整体承载能力和稳定性的前提下，通过去除部分非承力材料来减轻整体重量。这有助于降低产品成本、提高能源效率和环保性能。

15.完善设计线性公差、配合公差及形位公差

16.合理设计加工粗糙度：

表面粗糙度反映了加工表面微观几何形状的不规则程度，即表面的峰谷间距和微小不平整度。这种不规则程度越小，表面精度就越高。

17.准确编写技术
