机械制图尺寸标注的基本原则：细化解析核心要点

在机械制图中，尺寸标注的基本原则是确保图纸准确传递信息的关键。除了之前提到的完整性、清晰性等宏观原则外，还有几条具体且核心的原则需要严格遵循，这些原则是行业内的共识和规范，直接影响着零件的生产和检验。

一、尺寸数值为基准原则

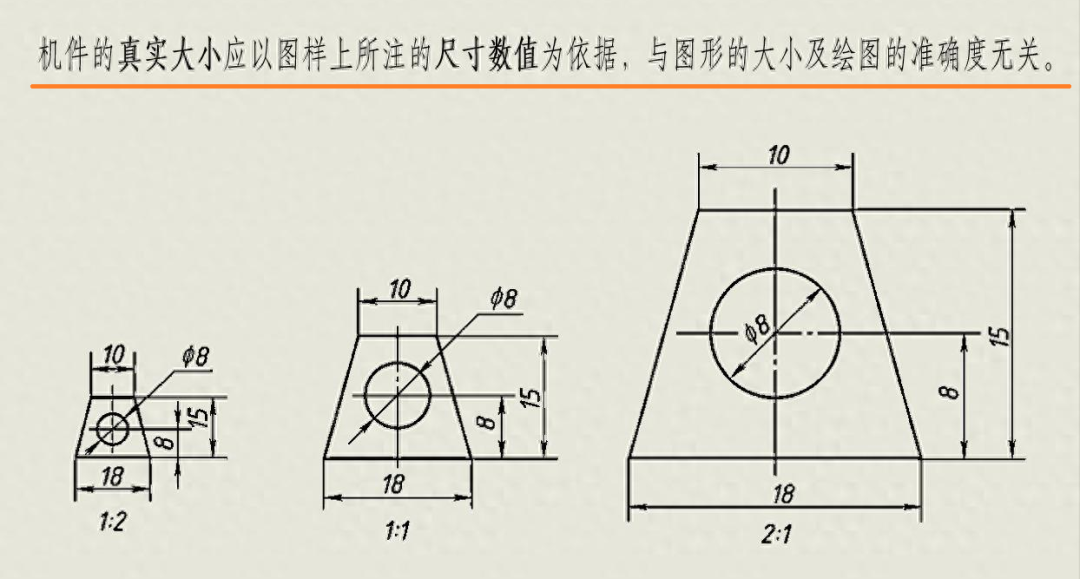

机件的真实大小应以图样所注的尺寸数值为依据，与图形的大小、所使用的比例及绘图的准确程度无关。这是尺寸标注中最根本的原则之一。

在绘制机械图时，为了方便绘图和观看，我们可能会根据零件的实际大小选择不同的比例，比如将一个很大的零件按 1:10 的比例缩小绘制，或者将一个很小的零件按 10:1 的比例放大绘制。但无论采用何种比例，零件的实际大小只由标注的尺寸数值决定。例如，一个轴的实际直径是 50mm，即使在图纸上由于比例原因画得看起来像 30mm 或 70mm，只要标注的尺寸是 50mm，加工时就必须按照 50mm 来制作。

同时，绘图过程中的细微误差也不影响零件的实际尺寸。哪怕画图时线条有轻微的偏差，只要尺寸数值标注正确，零件的大小就以标注为准。这一原则从根本上保证了尺寸信息的权威性和性。

二、单位标注规范原则

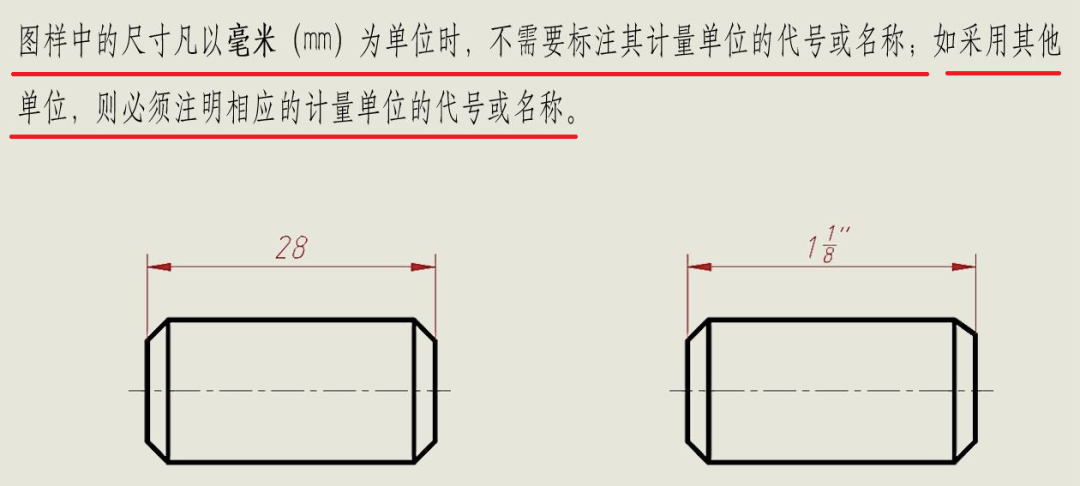

图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需要标注计量单位的代号或名称；若采用其他单位，则必须注明相应的计量单位的代号或名称。

毫米是机械制图中默认的尺寸单位，这是行业内统一的规定，能减少标注的繁琐，提高图纸的简洁性。例如，标注一个零件的长度为 100，就表示 100 毫米，无需写成 “100mm”。

但如果使用其他单位，如厘米、米、英寸等，就必须明确标注。比如长度为 5 厘米，要标注为 “5cm”；角度的标注也有特殊规定，角度为 30 度 10 分 5 秒，在图样上应标注成 “30°10′5″”，因为角度的单位不是毫米，必须清晰注明。

这一原则保证了单位信息的明确性，避免因单位理解错误而导致零件尺寸出现偏差。

三、完工尺寸标注原则

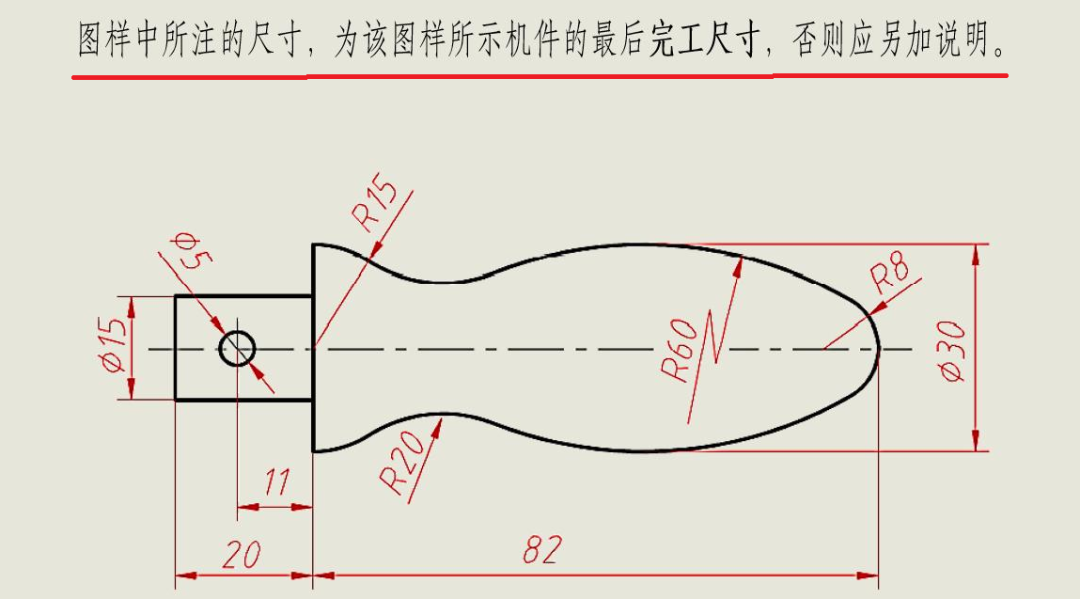

图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

这意味着标注的尺寸是零件经过所有加工工序（如车削、铣削、磨削等）完成后达到的尺寸，而不是加工过程中的中间尺寸。例如，一个轴需要先锻造出毛坯，毛坯的尺寸会比最终尺寸大一些，用于后续加工去除余量，但图纸上标注的是轴加工完成后的尺寸，加工人员需要根据这个最终尺寸来计算加工余量和选择加工方法。

如果某些尺寸不是完工尺寸，比如需要预留后续加工的余量，就必须在图纸上特别说明。比如 “此尺寸为毛坯尺寸，完工尺寸见后续图纸”，这样能让加工者清楚了解尺寸的状态，避免误加工。

这一原则确保了加工的目标明确，保证零件最终能达到设计要求的尺寸精度。

四、尺寸标注原则

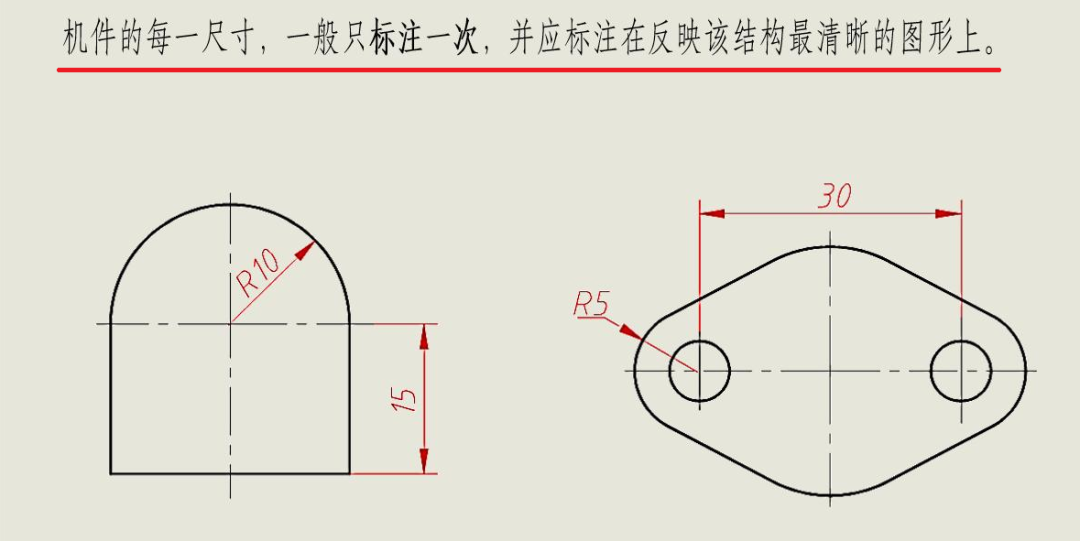

机件的每一尺寸，一般只标注一次，并应标注在反映该结构*清晰的图形上。

这一原则与之前提到的完整性原则中 “不重复标注” 相呼应，但更强调标注位置的合理性。每个尺寸只标注一次，能避免重复标注带来的混淆和矛盾，同时也能使图纸更加简洁。

而将尺寸标注在反映该结构*清晰的图形上，能让加工者更直观地理解尺寸所对应的结构。例如，一个零件上的孔，在主视图中可能只显示为一个圆，而在剖视图中能清晰地看到孔的深度和内部结构，那么孔的深度尺寸就适合标注在剖视图上；对于一个阶梯轴的轴肩尺寸，在主视图中能*清晰地展示其位置和大小，就应标注在主视图上。

这一原则能提高尺寸信息的可读性和准确性，让加工者能快速找到并理解每个尺寸。

这些具体的基本原则是机械制图尺寸标注的基石，它们相互配合，从不同角度确保了尺寸标注的准确、规范和实用。在实际绘图过程中，严格遵守这些原则，能有效减少因标注问题导致的生产失误，提高生产效率和零件质量。
