零件图中尺寸及尺寸公差注法
标注对象 | 说 明 及 图 例 | ||
线 性 尺 寸 的 公 差 标 注 形 式 | 当采用公差带代号标注线性尺寸的公差时,公差带代号应注在基本尺寸右边(图a)
![]()
| 当采用极限偏差标注线性尺寸公差时,上偏差应注在基本尺寸右上方,下偏差应与基本尺寸注在同一底线上(图b)
![]()
| 当要求同时标注公差带代号和相应的极限偏差时,则后者应加圆括号(图c)
![]()
|
当标注极限偏差时,上下偏差的小数点必须对齐,小数点后的位数也必须相同(图d)
![]()
| 当上偏差或下偏差为“零”时,用数字“0”标出,并与下偏差或上偏差的小数点前的个位数对齐(图e)
![]()
| 当公差带相对于基本尺寸对称地配置即两个偏差相同时,偏差只需注写一次,并应在偏差与基本尺寸之间注出符号“±”,且两者数字高度相等(图f)
![]()
| |
线 性 尺 寸 公 差 的 附 加 符 号 注 法 | 当尺寸仅需要限制单个方向的极限时,应在该极限尺寸的右边加注符号“max”或“min”(图g)(实际尺寸只要不超过这个极限值都符合要求) ![]() | 同一基本尺寸的表面,若具有不同的公差时,应用细实线分开,并分别注出公差(图h) ![]() | 如果要素的尺寸公差和形位公差的关系遵循包容原则时,应在尺寸公差的右边加注符号“ ![]() |
角 度 公 差 的 标 注 | 角度公差标注的基本规则与线性尺寸公差的标注方法相同(图j) ![]() | ||
有关规定注法(GB/T4458.4—1984)
标注对象 | 说 明 及 图 例 | |
直 径 、 半 径 的 注 法 | 标注直径时,应在尺寸数字前加注符号“f”(图a、b);标注半径时,应在尺寸数字前加注符号“R”(图c、e) 圆的直径和圆弧半径尺寸线的终端应画成箭头,并按图a、b、c、d、e所示方式标注 当圆弧的半径过大或在图纸范围内无法标出其圆心位置时,可按图d的形式标注。若不需要标出其圆心位置时,可按图e的形式标注 ![]() | |
球 面 直 径 、 半 径 注 法 | 标注球面直径或半径时,应在符号“f”或“R”前加注符号“S”(图d、f) 对于螺钉、铆钉的头部、轴(包括螺杆)的端部等,在不致引起误解的情况下,可以省去“S”字(图g) ![]() | |

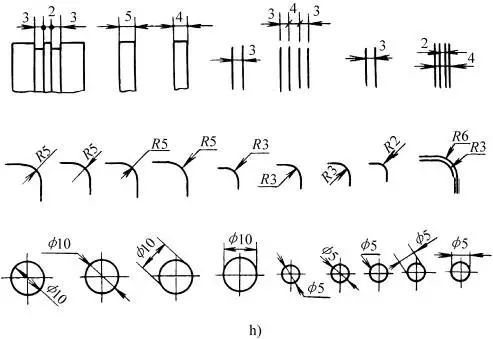

小 尺 寸 的 注 法 | 在没有足够的位置画箭头或注写尺寸数字时,可按图h的形式标注 ![]() | |
斜 度 注 法 | 斜度符号的方向应与斜度的方向一致(图k、l) ![]() | |
曲 线 轮 廓 注 法 | 当表示曲线轮廓上各点的坐标时,可将尺寸线或它的延长线作尺寸界线(图m) ![]() | |
倒 角 注 法 | 45°倒角的标注形式(图n) | 非45°倒角的标注形式(图o) |
![]() | ![]() | |
-
