机械零件的结构工艺性，机械设计工程师必看

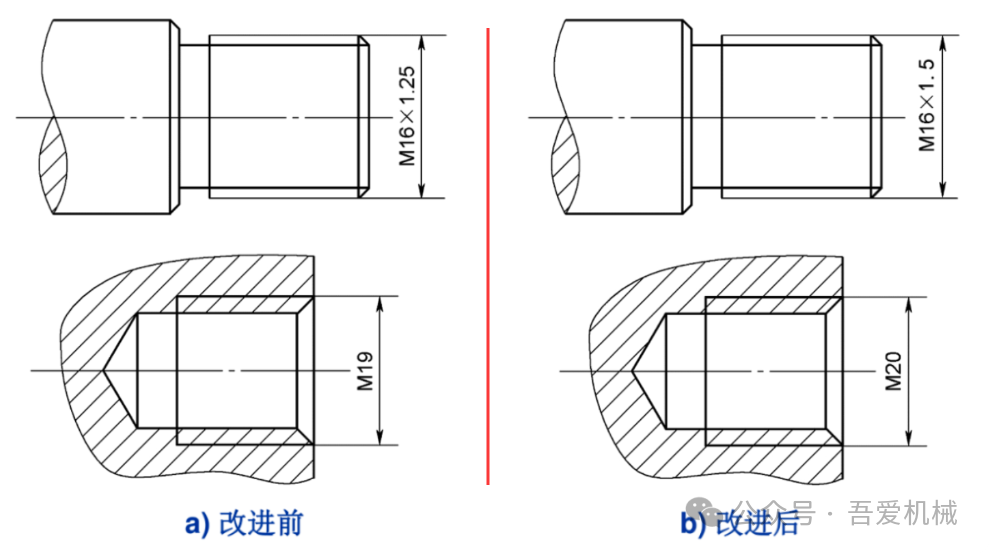

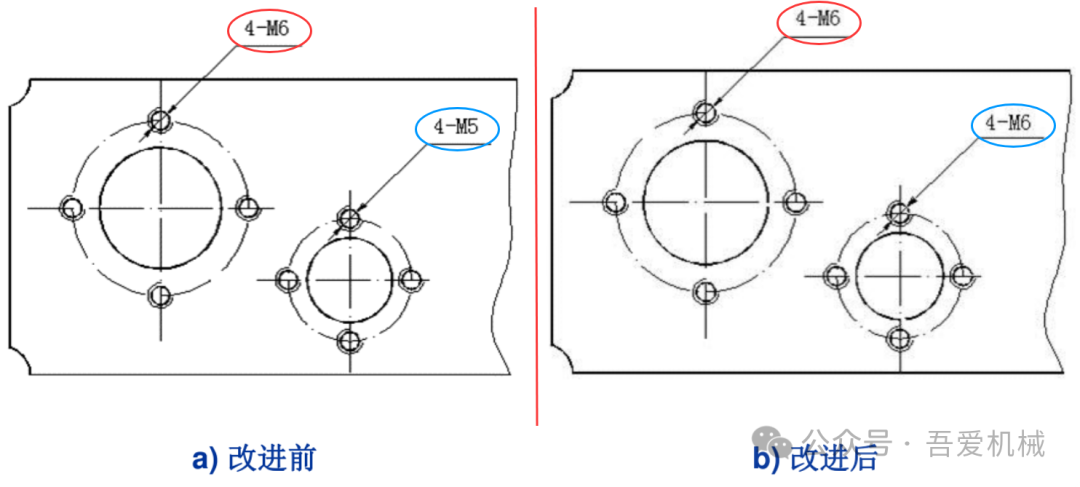

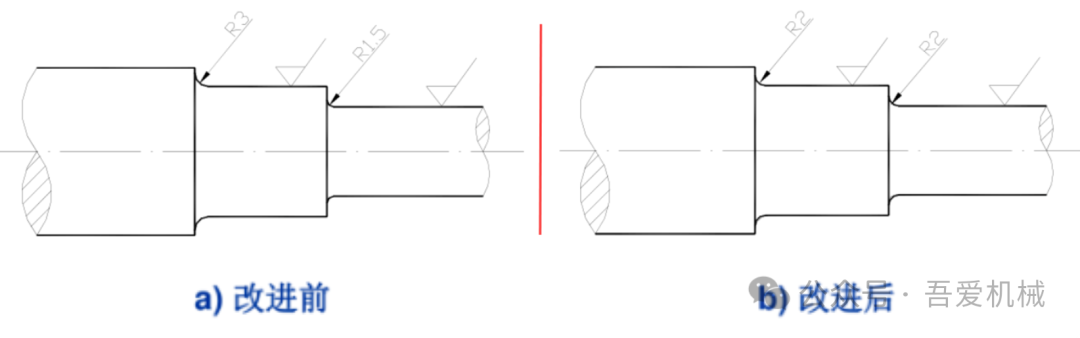

应能采用标准化刀具加工

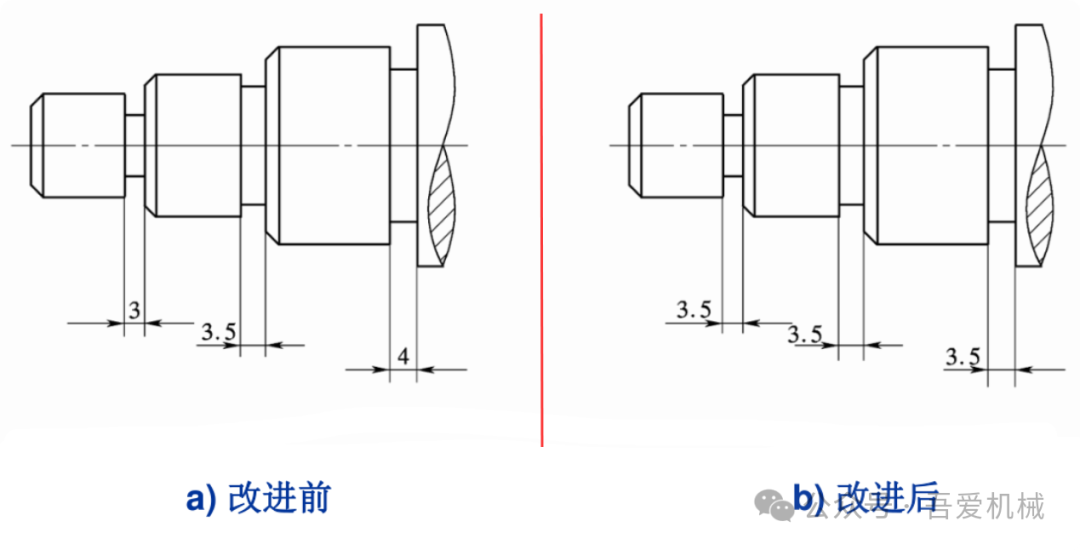

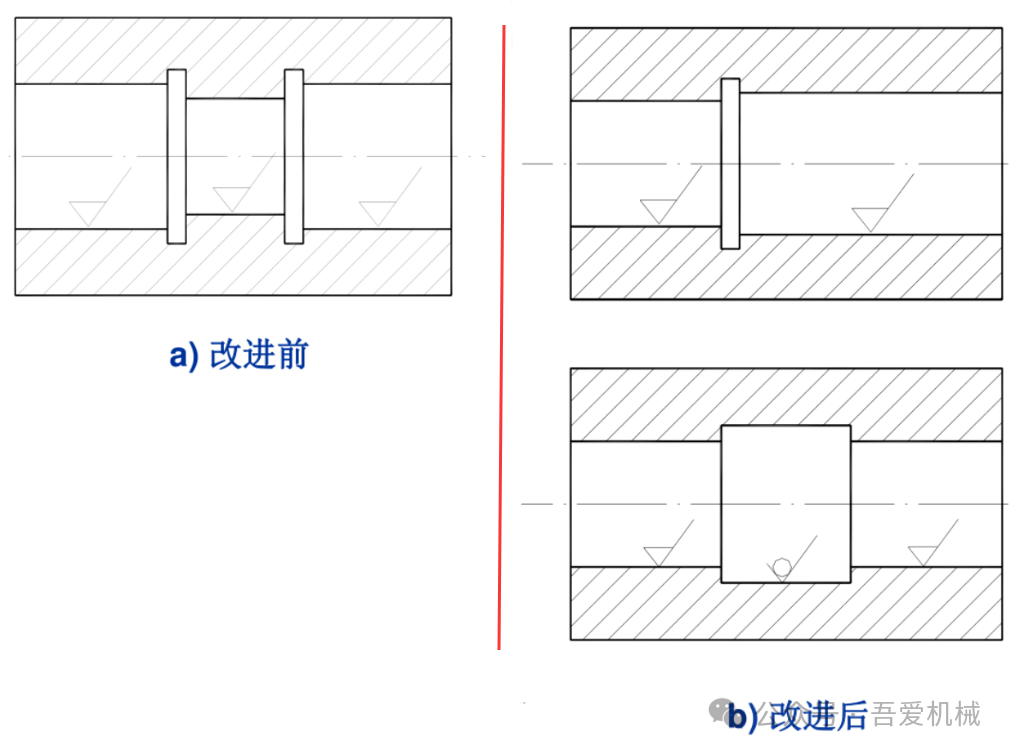

图a所示的轴上砂轮越程槽宽度、槽宽度设计成不同尺寸，则需采用不同尺寸的刀具加工。图b将这些槽的宽度改成相同尺寸，用一把刀具完成所有槽的加工。

经常换刀具，不仅影响加工者的工时，还极容易造成结构尺寸超差

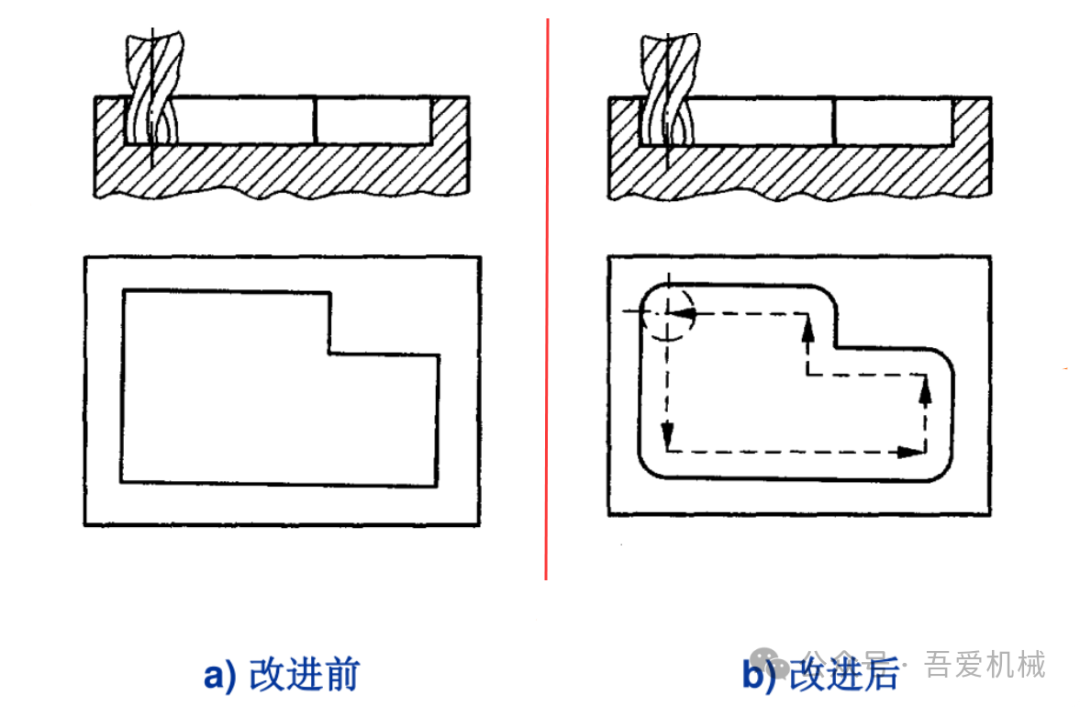

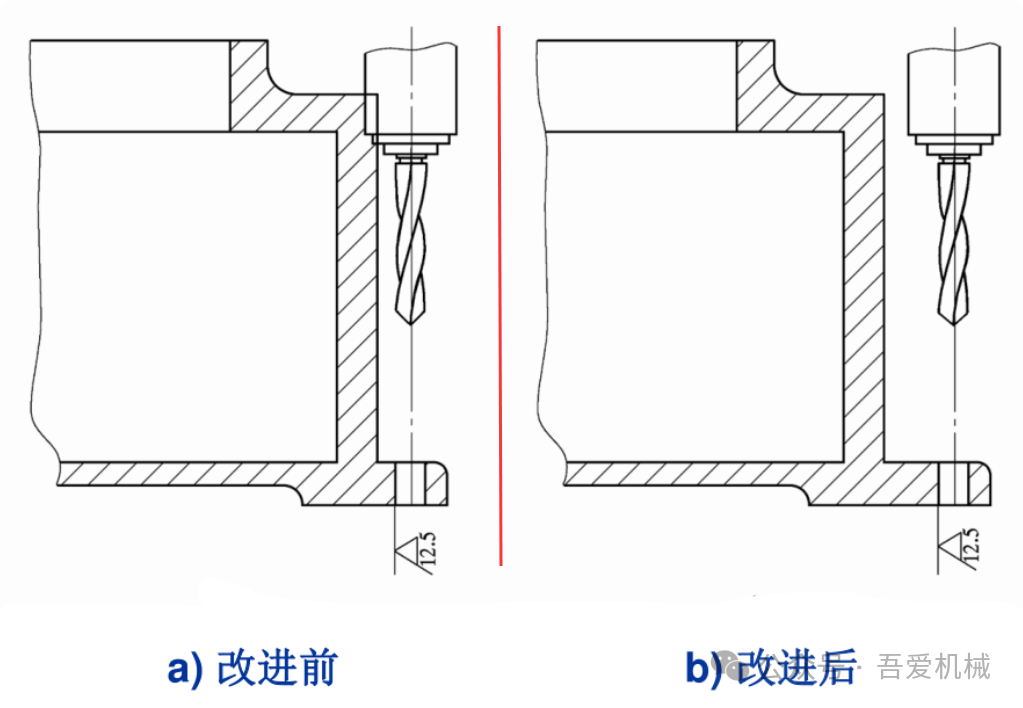

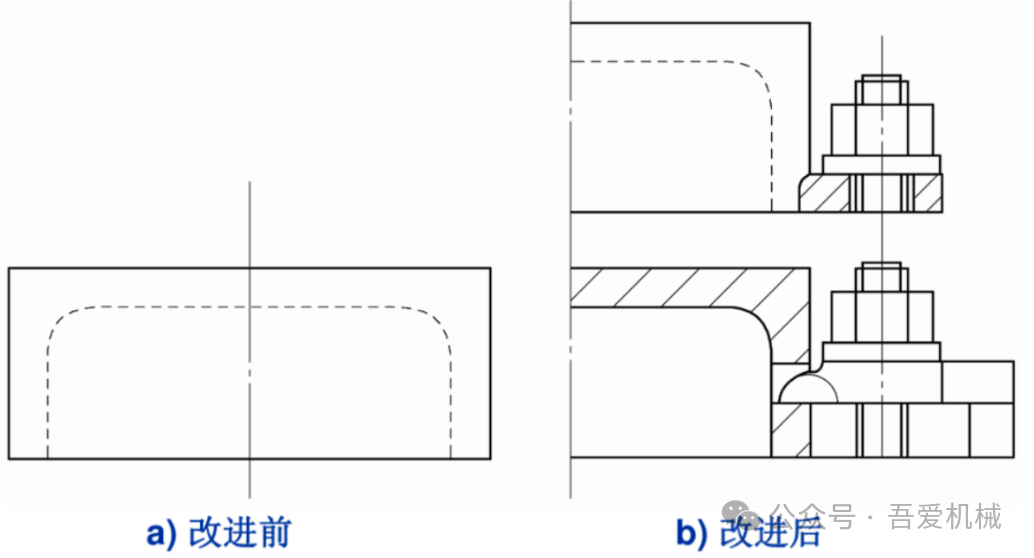

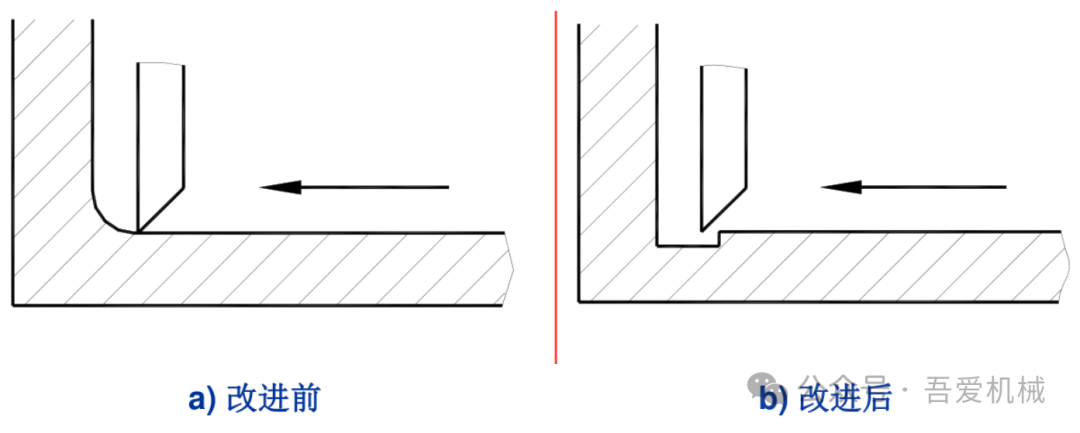

应保证刀具顺利的进入进出

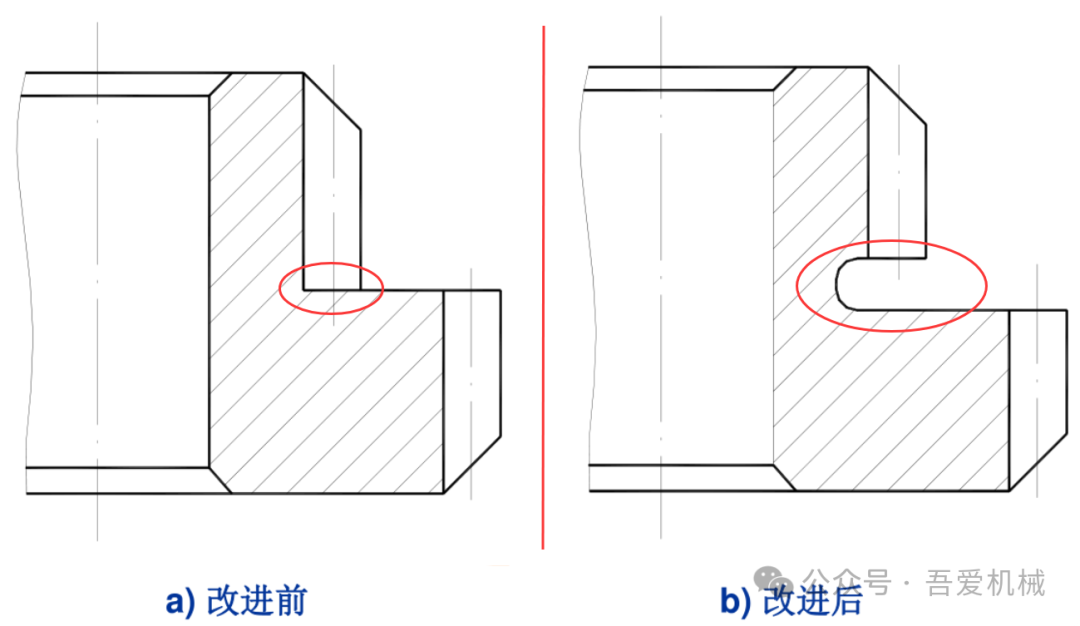

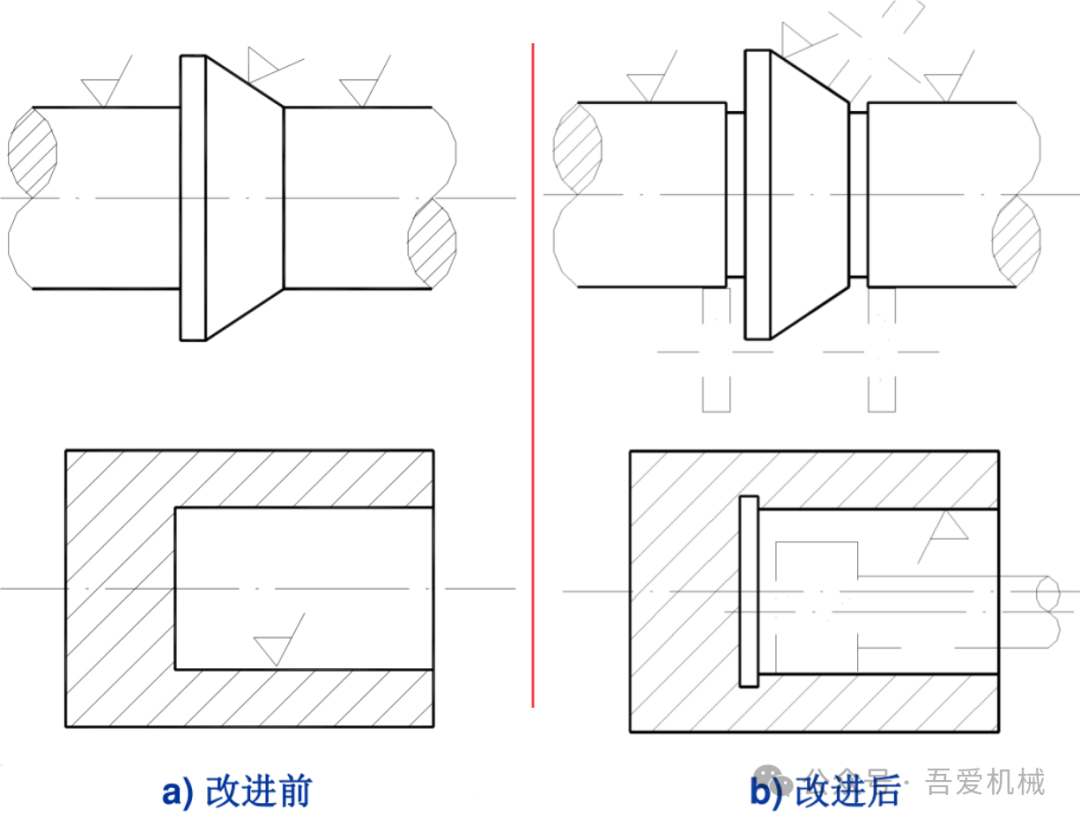

插齿时要留有空刀槽，这样大齿轮可滚齿或插齿，小齿轮可以插齿加工。

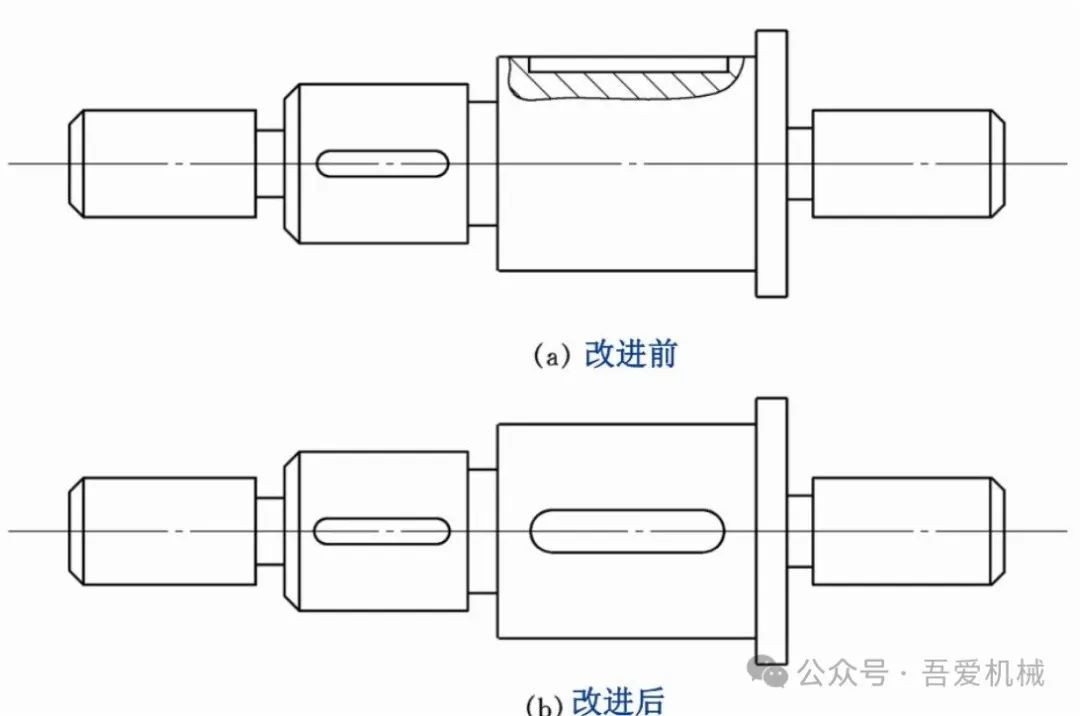

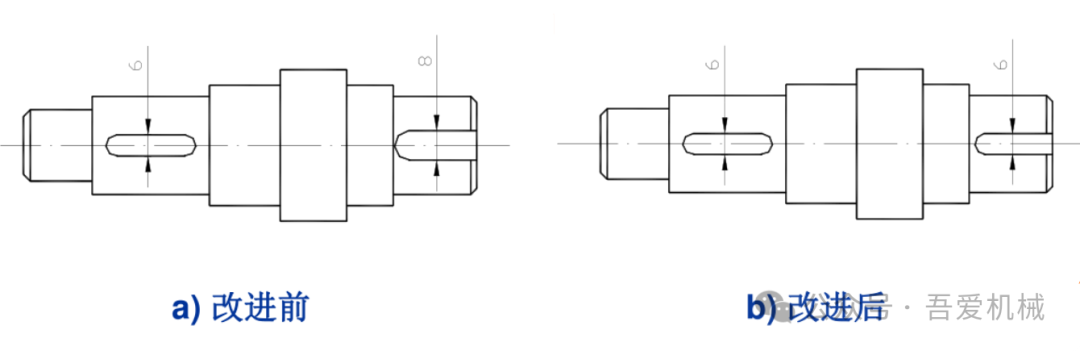

轴上的键槽要方向一致

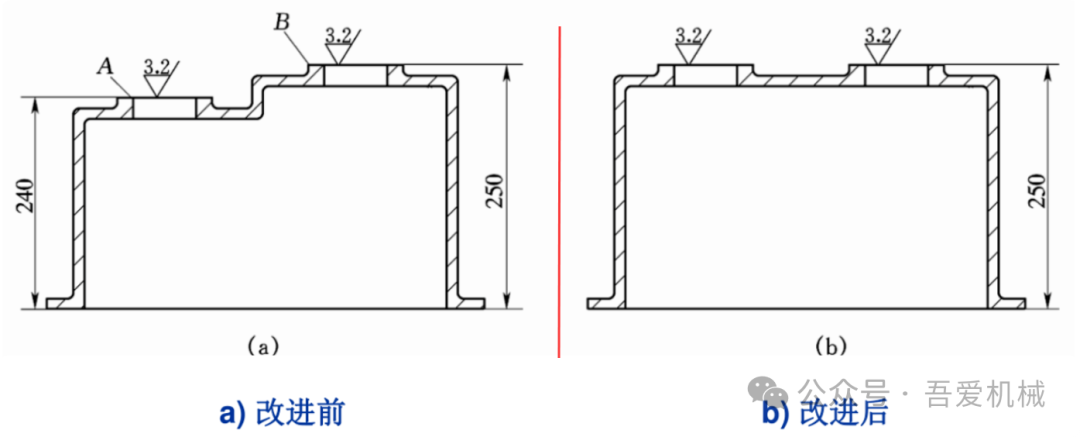

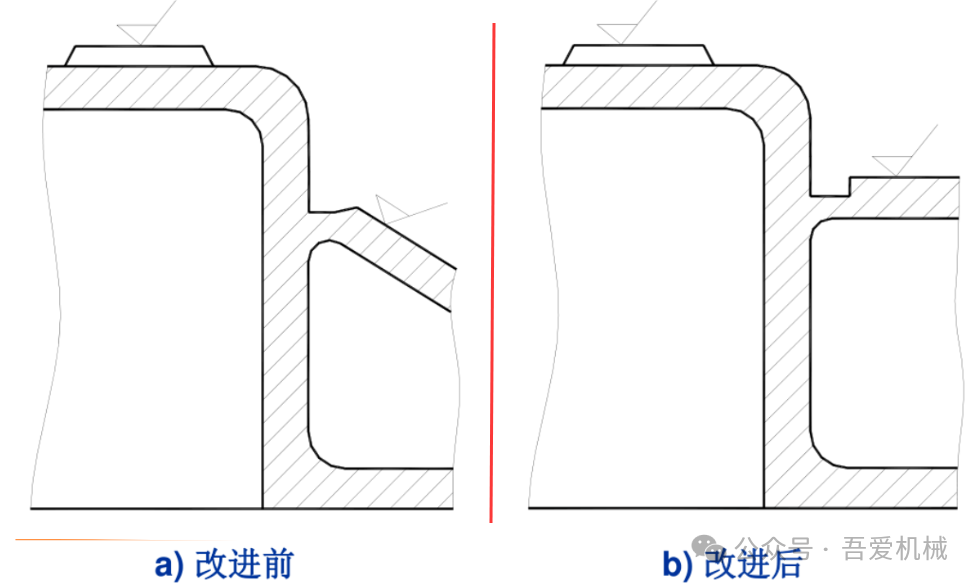

图a所示A、B面的加工需要分别调整机床；若如图b所示将A、B面的高度改成一致，则可在机床的一次调整中完成A、B面的加工。

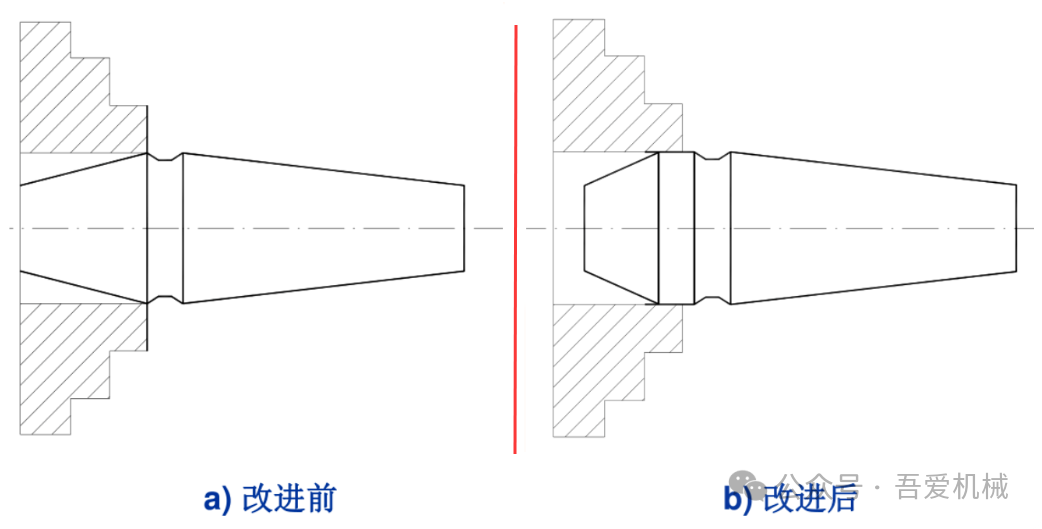

改进前需从两端分别进刀，帚需装夹两次，改进后可省去一次安装。

避免钻头折断

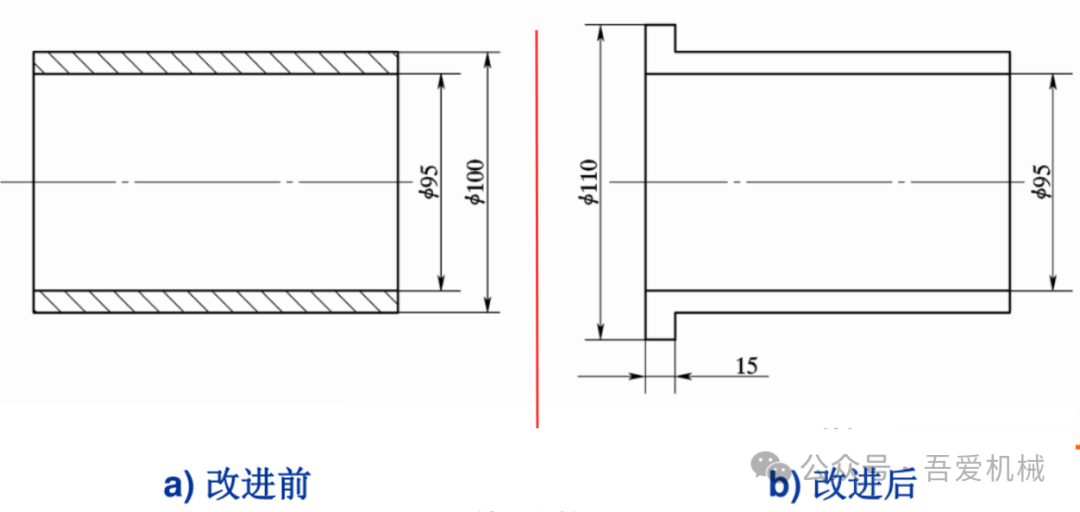

1.零件结构要有足够的刚性，以减小其在夹紧力或切削力作用下的变形，保证加工精度。图a所示管件的壁厚较薄，易因夹紧力和切削力而变形，增设凸缘后（图b)，提高了零件的刚度。

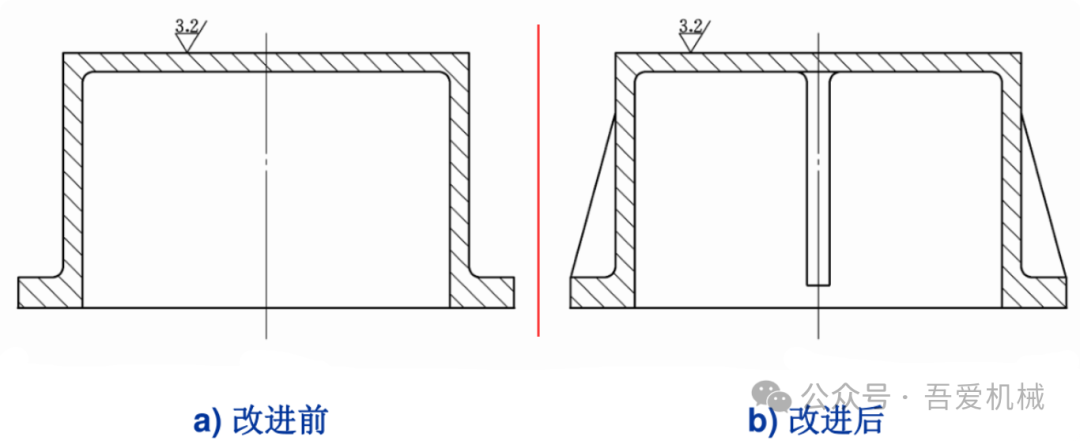

2.图a所示箱体结构刚度较差，刨削上平面时易因切削力造成工件变形。增加肋板后（图b)，提高了刚度，可以采用较大的切深和进给量加工，易于保证加工工件的质量并提高了生产率。

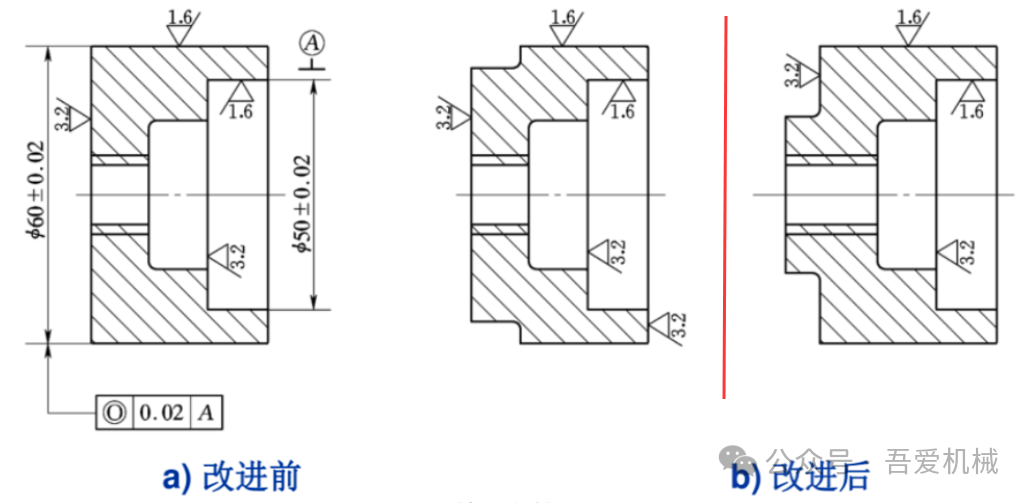

有相互位置精度要求的表面，*好能在一次安装中加工，这样有利于保证加工表面间的位置精度、减少安装次数。图a所示结构需要通过两次装夹来分别加工外圆面和内孔，难以满足同轴度精度的要求。改为图b所示凸台结构，可在一次装夹中加工出内、外圆表面，容易满足同轴度要求。
