机加工常用计算公式大全
机械加工主要有手动加工和数控加工两大类。
手动加工是指机械工人亲自操作如铣床、车床、钻床及锯床等机械设备,以手工方式对各种材料进行加工的方法。
手动加工更适用于生产数量较小、结构简单的零件。

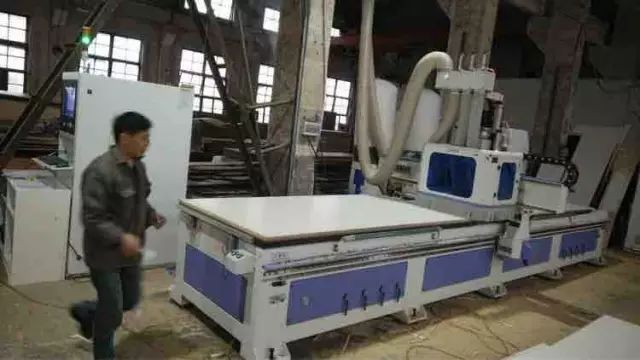

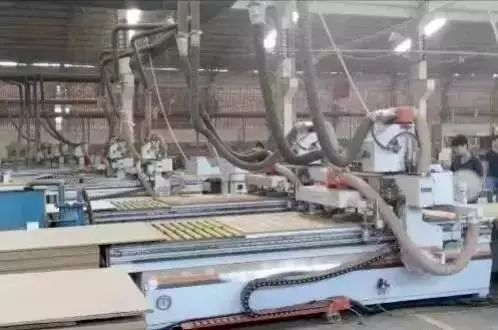

数控加工(CNC)则是机械工人利用数控设备来完成加工任务,这些设备涵盖了加工中心、车铣复合中心、电火花线切割机以及螺纹切削机等。现今,大多数机械加工车间都采纳了数控加工技术。它通过将工件在笛卡尔坐标系内的位置(X,Y,Z坐标)转化为程序代码,然后CNC控制器读取并解析这些程序指令,进而操控数控机床的各轴,实现自动化材料去除,最终得到精密加工的零件。数控加工以连续作业的方式运行,非常适合大批量生产以及形状复杂的零件加工。

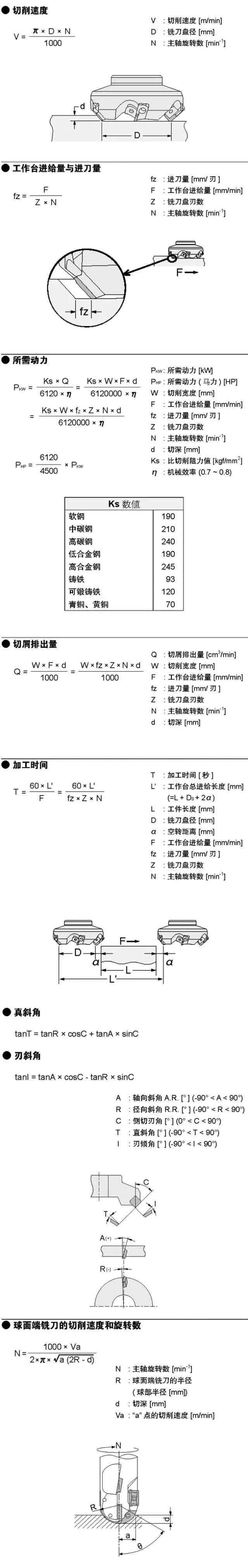

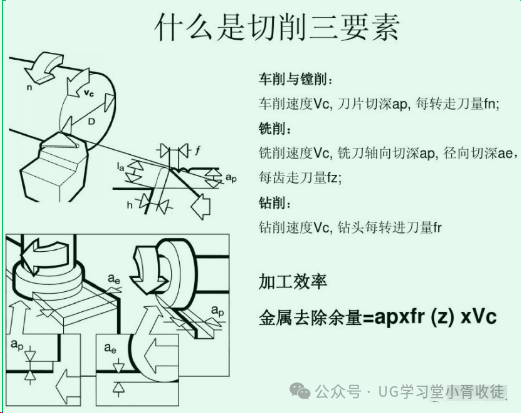

Dm:加工直径(mm)。
Vc:切削速度(m/min)。
n:主轴转速(r/min)。
Tc:加工时间(min)。
Qz:金属去除量(cm3/min)。
Im:加工长度(mm)。
Pc:有效功率(kW)。
kc0,4:切削厚度为0,4mm时的单位切削力(N/mm2)。
fn:每转进给量(mm/r)。
kr:主偏角(度)。
Rmax:表面粗糙度(μm)。
rε:刀片刀尖半径(mm)。

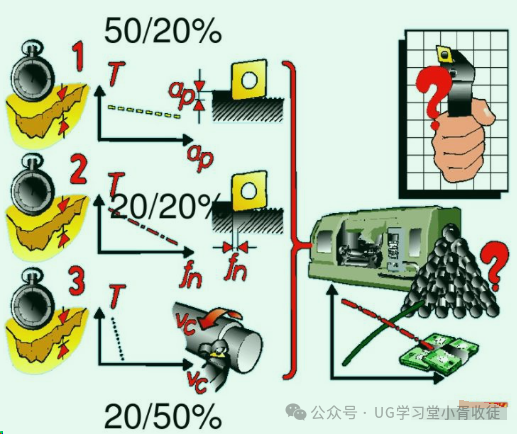

ap:切削深度(mm)。

切削速度(m/min):Vc=π×Dm×n/103
主轴转速(r/min):n=vc×103/(π×Dm)
金属去除量(cm3/min):Qz=vc×ap×fn
所需功率(kW):Pc=vc×ap×fn×kc0,4/60×103[0,4/fn×sin κr]0,29
加工时间(min):Tc=Im/fn×n
表面粗糙度(μm):Rmax=fn2/rε×125
刀尖R补偿公式:Z=R-R*tan(a/2)
X=Z*tan(a)

在实际操作车倒角编程时起点,终点应同时偏移一个Z或同时偏移一个2*X

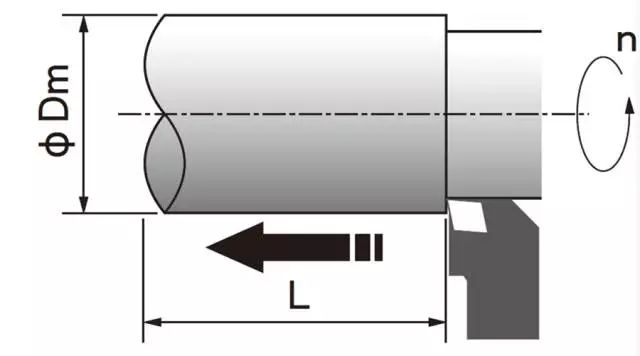

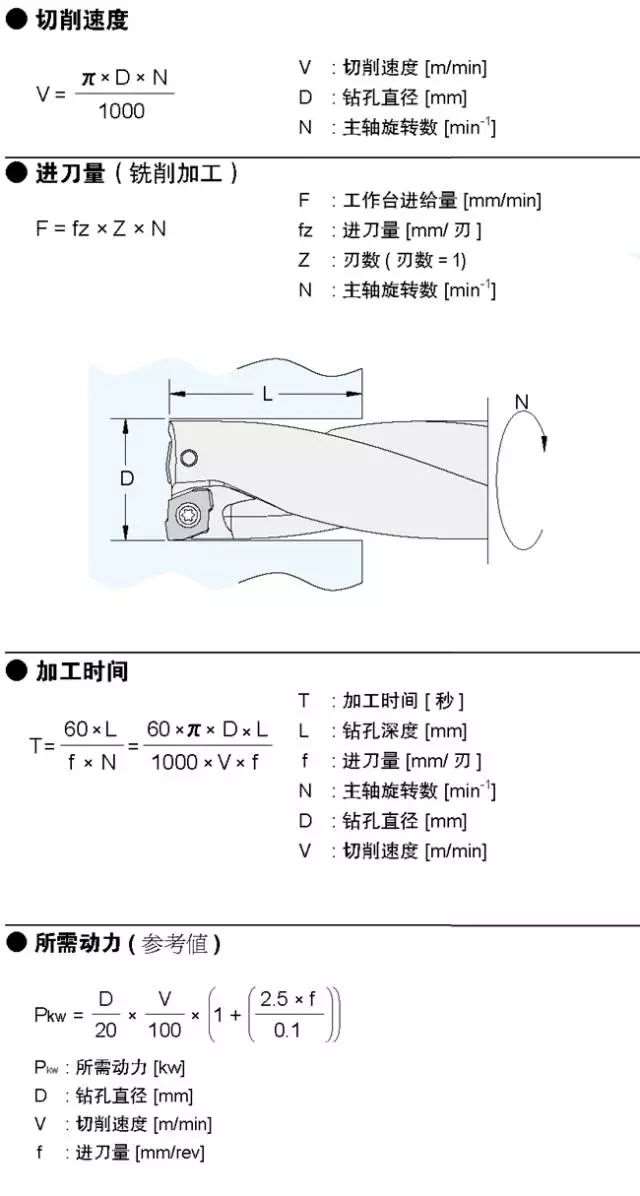

Dm:加工直径,单位(mm)
n:主轴转速,单位(rpm)

Vc:切削线速度,单位(m/min)
Dm:加工直径,单位(mm)

Vc:切削线速度,单位(m/min)
ap:切深(吃刀量),单位(mm)
fn:每转进给量,单位(mm/r)

Vc:切削线速度,单位(m/min)
ap:切深(吃刀量),单位(mm)
fn:每转进给量,单位(mm/r)

Im:加工长度,单位(mm)
fn:每转进给量,单位(mm/r)
n:主轴转速,单位(rpm)

kc1:特定切削力,适用于hm= 1 mm
hm:平均切屑厚度,单位(mm)
mc:实际校正系数hm
γ0:切屑前角


其它一些加工计算公式,也许对你有用。
一、挤牙丝攻内孔径计算公式:
公式:牙外径-1/2×牙距
例1:公式:M3×0.5=3-(1/2×0.5)=2.75mm
M6×1.0=6-(1/2×1.0)=5.5mm
例2:公式:M3×0.5=3-(0.5÷2)=2.75mm
M6×1.0=6-(1.0÷2)=5.5mm
二、一般英制丝攻之换算公式:
1英寸=25.4mm(代码)
例1:(1/4-30)
1/4×25.4=6.35(牙径)
25.4÷30=0.846(牙距)
则1/4-30换算成公制牙应为:M6.35×0.846
例2:(3/16-32)
3/16×25.4=4.76(牙径)
25.4÷32=0.79(牙距)
则3/16-32换算成公制牙应为:M4.76×0.79
三、一般英制牙换算成公制牙的公式:
分子÷分母×25.4=牙外径(同上)
例1:(3/8-24)
3÷8×25.4=9.525(牙外径)
25.4÷24=1.058(公制牙距)
则3/8-24换算成公制牙应为:M9.525×1.058
四、美制牙换算公制牙公式:
例:6-32
6-32 (0.06+0.013)/代码×6=0.138
0.138×25.4=3.505(牙外径)
25.4÷32=0.635(牙距)
那么6-32换算成公制牙应为:M3.505×0.635
1、 孔内径计算公式:
牙外径-1/2×牙距则应为:
M3.505-1/2×0.635=3.19
那么6-32他内孔径应为3.19
2、挤压丝攻内孔算法:
下孔径简易计算公式1:
牙外径-(牙距×0.4250.475)/代码=下孔径
例1:M6×1.0
M6-(1.0×0.425)=5.575(*大下孔径)
M6-(1.0×0.475)=5.525(最小)
例2:切削丝攻下孔内径简易计算公式:
M6-(1.0×0.85)=5.15(*大)
M6-(1.0×0.95)=5.05(最小)
M6-(牙距×0.860.96)/代码=下孔径
例3:M6×1.0=6-1.0=5.0+0.05=5.05
五、压牙外径计算简易公式:
1.直径-0.01×0.645×牙距(需通规通止规止)
例1:M3×0.5=3-0.01×0.645×0.5=2.58(外径)
例2:M6×1.0=6-0.1×0.645×1.0=5.25(外径)
六、公制牙滚造径计算公式:(饱牙计算)
例1:M3×0.5=3-0.6495×0.5=2.68(车削前外径)
例2:M6×1.0=6-0.6495×1.0=5.35(车削前外径)
七、压花外径深度(外径)
外径÷25.4×花齿距=压花前外径
例:4.1÷25.4×0.8(花距)=0.13 压花深度应为0.13
八、多边形材料之对角换算公式:
1.四角形:对边径×1.414=对角径
2.五角形:对边径×1.2361=对角径
3.六角形:对边直径×1.1547=对角直径
公式2:1.四角:对边径÷0.71=对角径
2.六角:对边径÷0.866=对角径
九、刀具厚度(切刀):材料外径÷10+0.7参考值
十、锥度的计算公式:
公式1:(大头直径-小头直径)÷(2×锥度的总长)=度数
等于查三角函数值
公式2:简易
(大头直径-小头直径)÷28.7÷总长=度数
-
