三分钟快速了解各种连接螺纹

2025-07-29

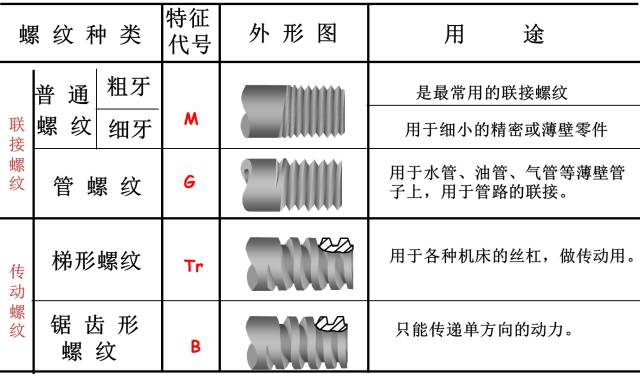

一、螺纹种类
  • 按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；
  • 按螺纹旋向可分为左旋和右旋；
  • 按螺旋线条数可分为单线和多线；
  • 按螺纹母体形状分为圆柱和圆锥等。


二、螺纹的要素
螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）和旋向。
1. 牙型
在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。有三角形、梯形、锯齿形、圆弧和矩形等牙型。

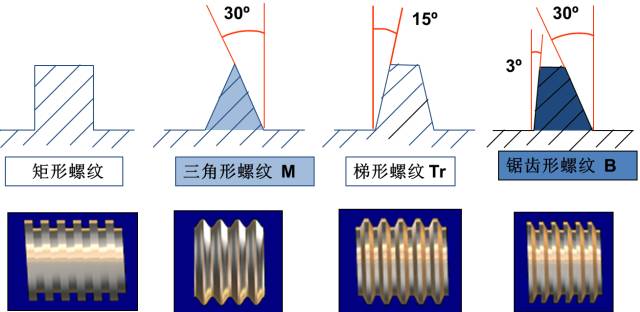

螺纹的牙型比较：


2. 直径

螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。

普通螺纹的公称直径就是大径。

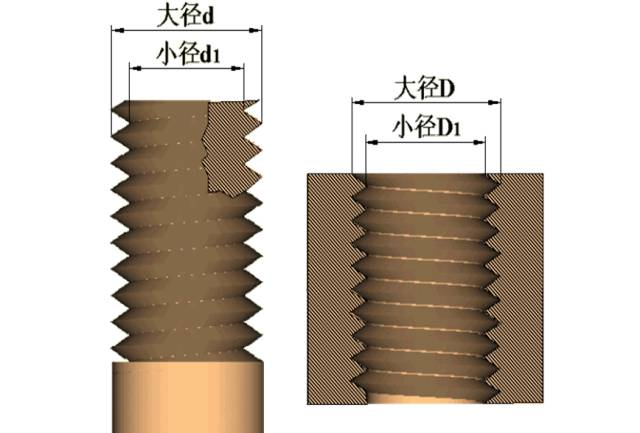

外螺纹（左）  内螺纹（右）

3. 线数
沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。

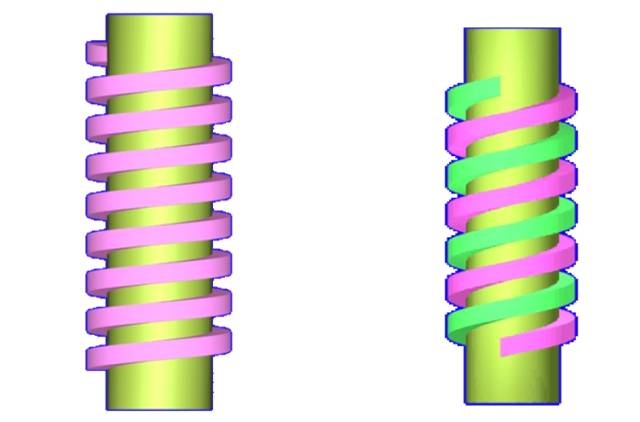

单线螺纹（左）   双线螺纹（右）

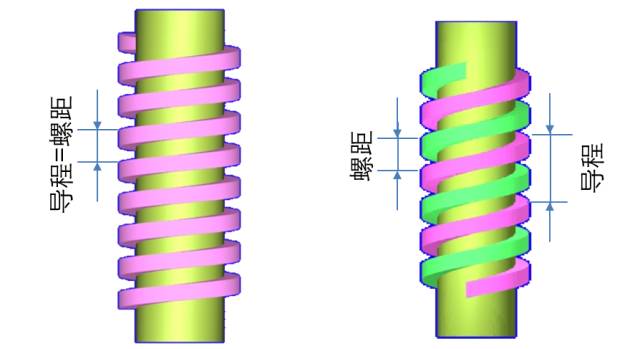

4. 螺距和导程
螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。
导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。

5. 旋向
顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左旋螺纹。

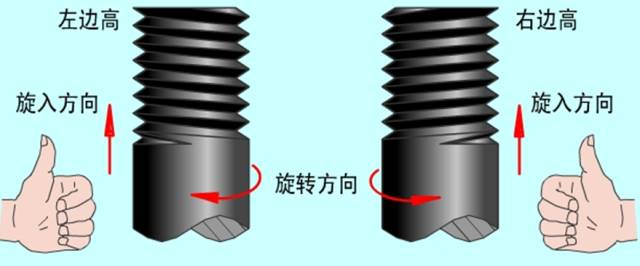

左旋螺纹                                      右旋螺纹

三、常用普通螺纹的标记
普通螺纹用得*广泛，螺纹紧固件（ 螺栓、螺柱、螺钉和螺母等零件）上的螺纹一般均为普通螺纹。
普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普通螺纹多用于精密零件和薄壁零件上。
在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注。

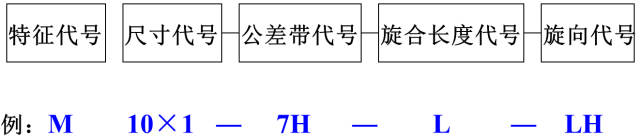

普通螺纹的标记由五部分组成：
1） 特征代号
M（表示普通螺纹）
2）尺寸代号
尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。
 “M10”表示公称直径为10mm、螺距1.5mm的单线粗牙普通螺纹。
“M10×1”表示公称直径为10mm、螺距为1mm的单线细牙普通螺纹。
3）普通螺纹的公差带代号
由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。
当螺纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10-5g 6g。
当中径与顶径公差带代号相同时，只注一个代号，如：M10×1-7H。
公差带代号为6g或6H（公称直径≥ 1.6mm）时不标注。
4）普通螺纹的旋合长度
有长、中、短三种，分别用代号L、N、S表示。
M10-5g6g-S 为短旋合长度的螺纹；M10-7H-L为长旋合长度的螺纹。
当螺纹为中等旋合长度时，代号N不标注。
当特殊需要时，可注明旋合长度的数值。
M20×2-5g6g-40。
5）旋向代号
左旋时标注LH，右旋时不标注。
M10-7H-L-LH为左旋螺纹；M10-7H-L为右旋螺纹。
