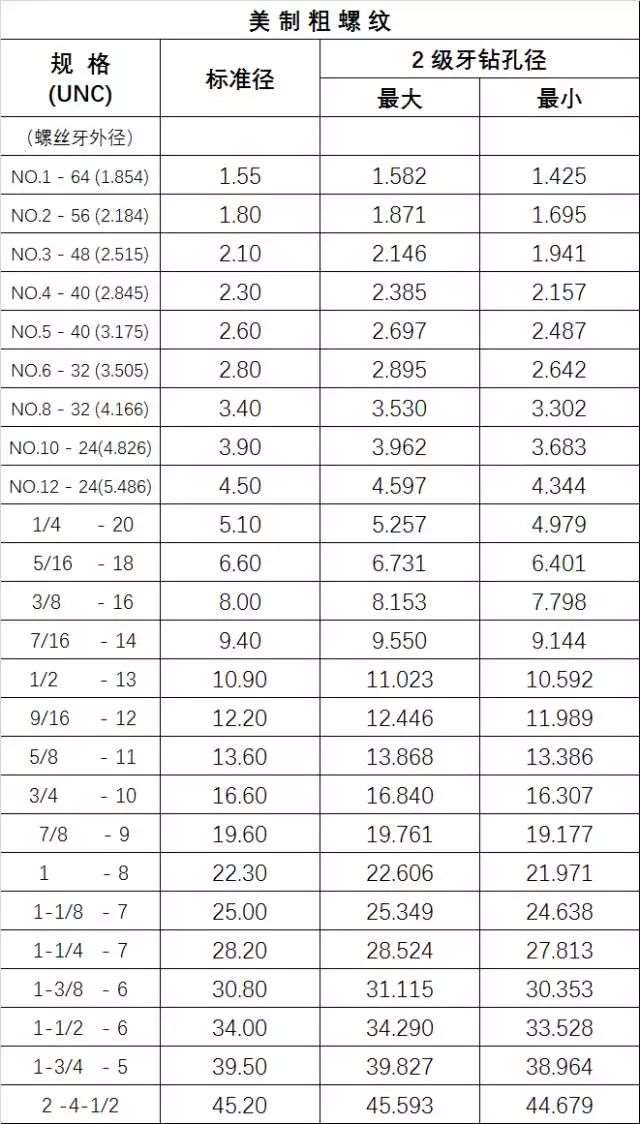

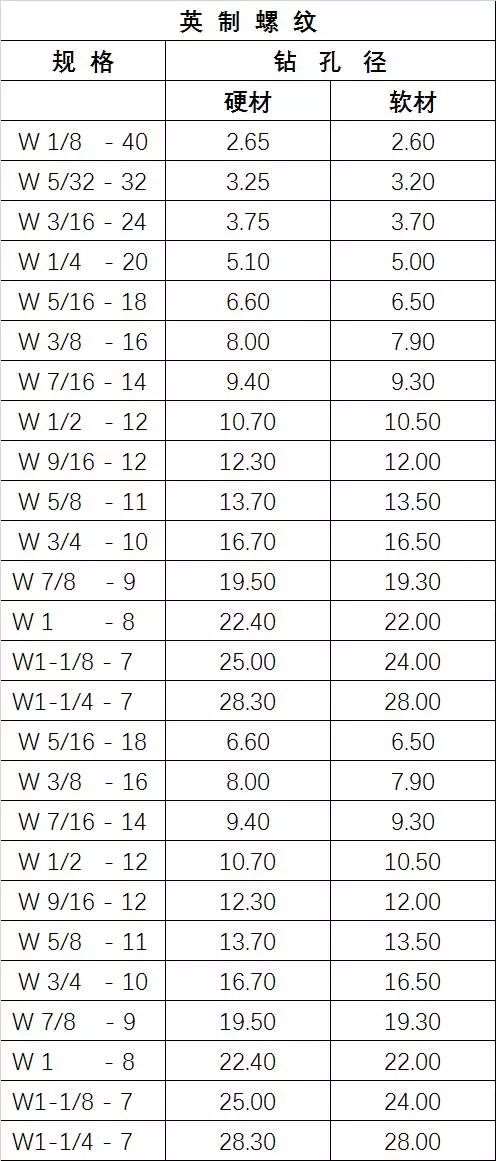

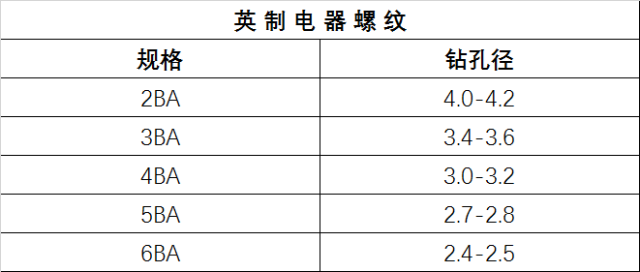

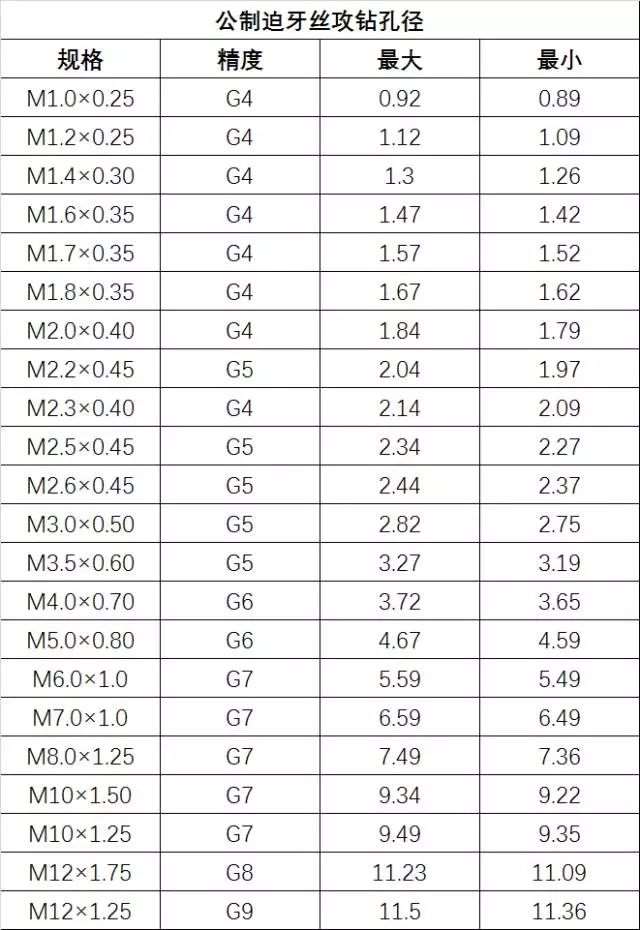

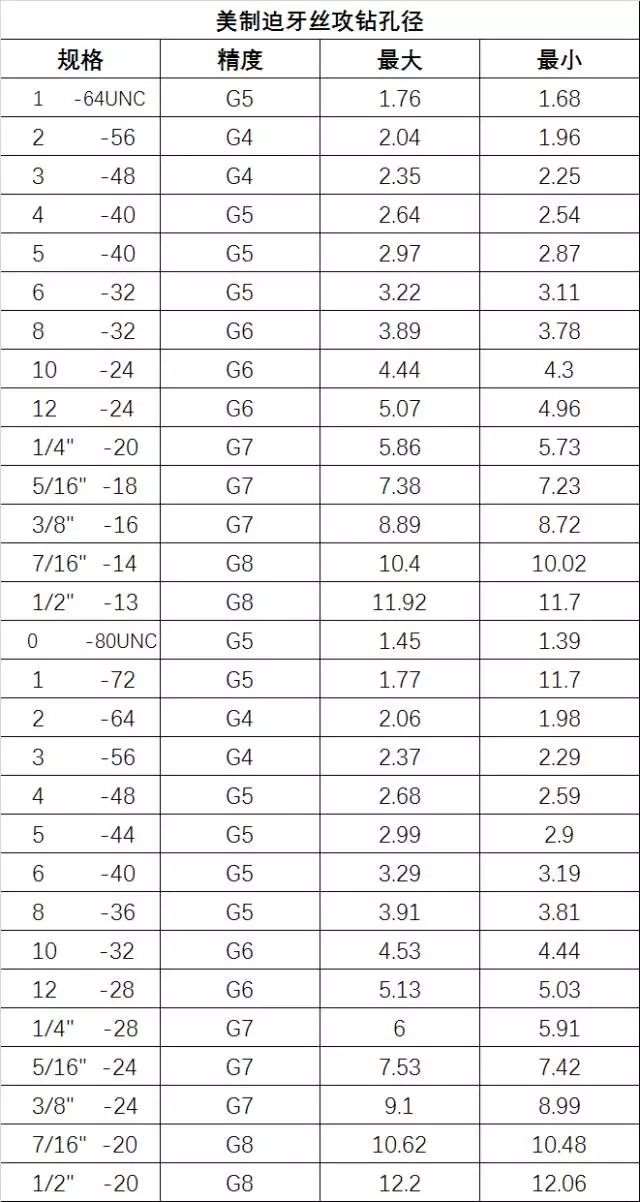

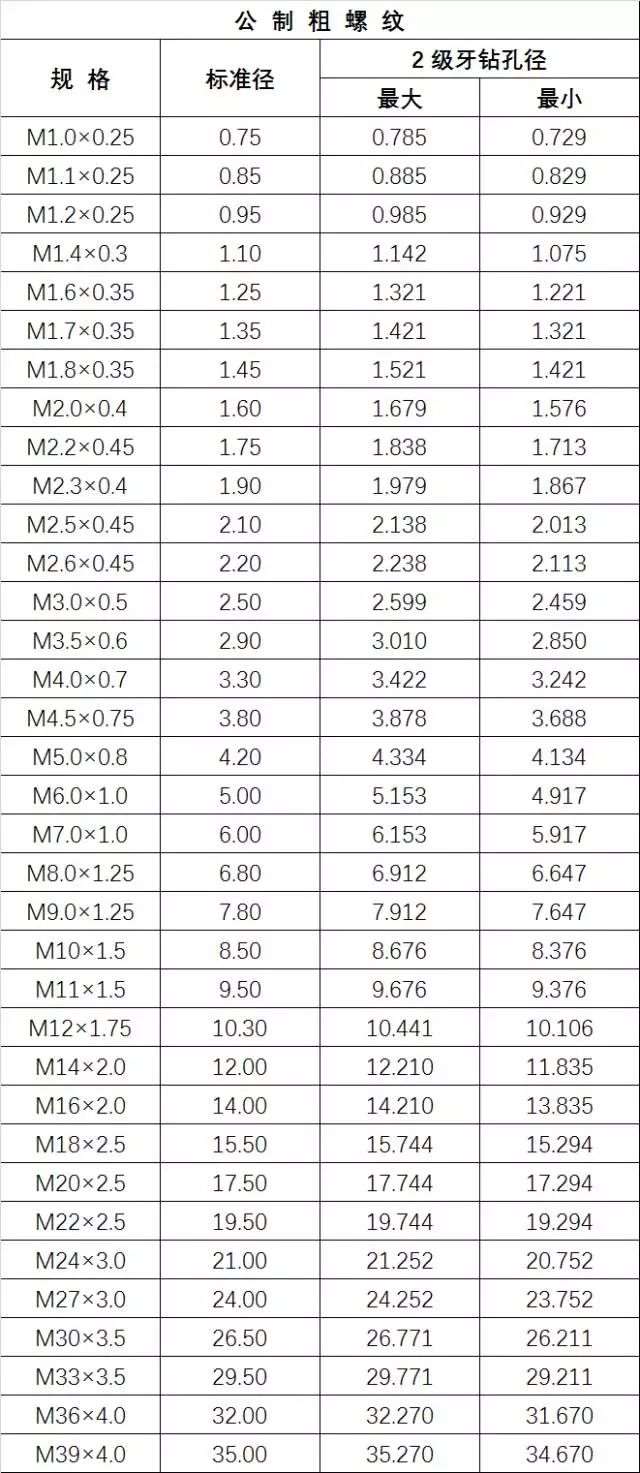

螺纹从基础到画法以及对照表格,这一次搞全了

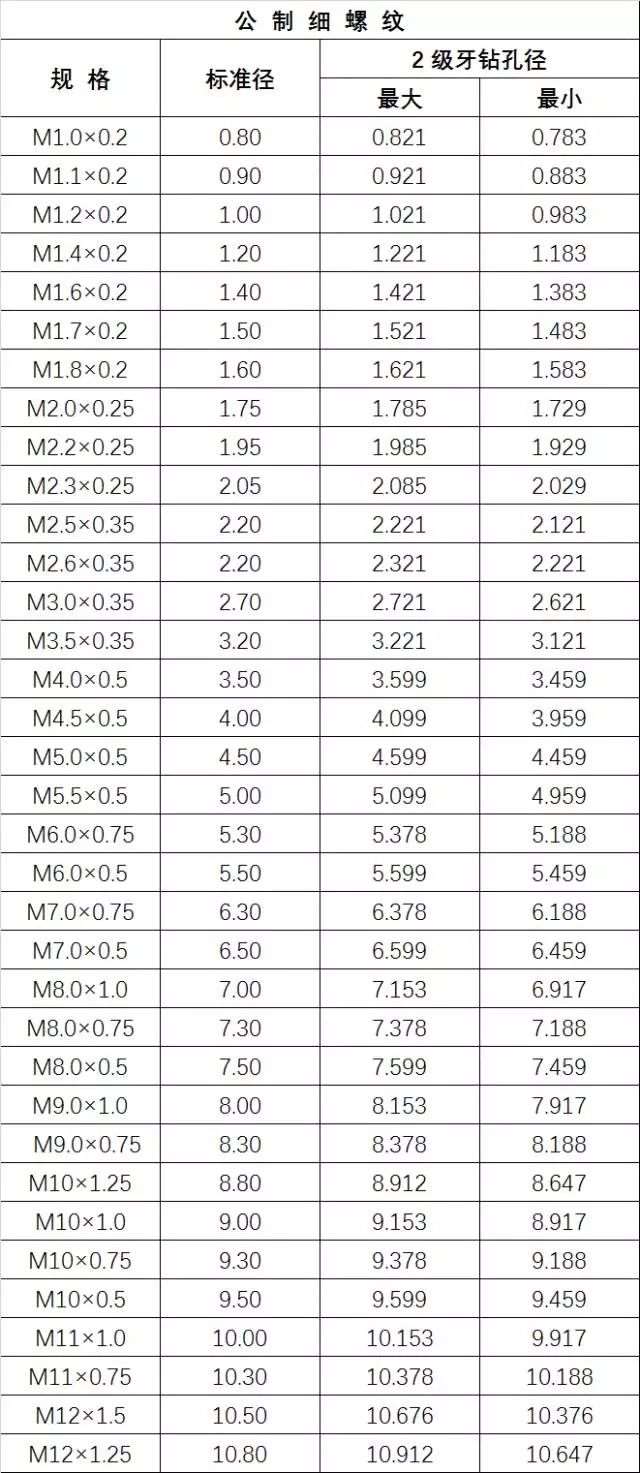

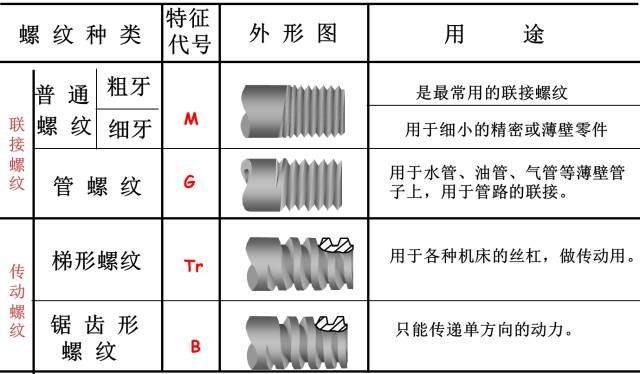

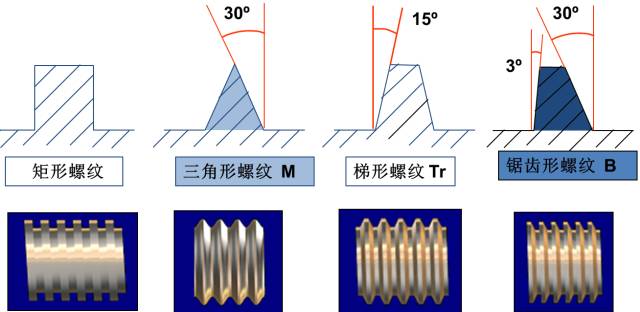

按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹; 按螺纹旋向可分为左旋和右旋; 按螺旋线条数可分为单线和多线; 按螺纹母体形状分为圆柱和圆锥等。


2. 直径

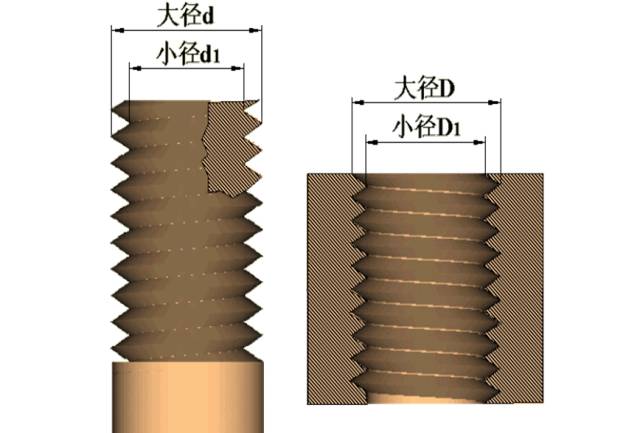

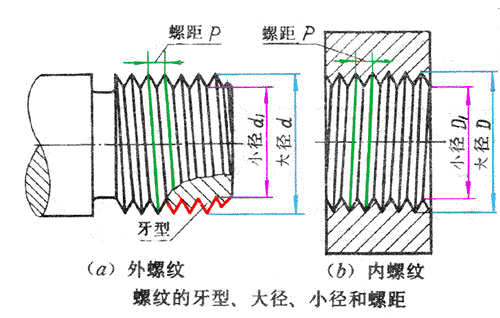

螺纹有大径(d、D)、中径(d2、D2)、小径(d1、D1),在表示螺纹时采用的是公称直径,公称直径是代表螺纹尺寸的直径。
普通螺纹的公称直径就是大径。

外螺纹(左) 内螺纹(右)

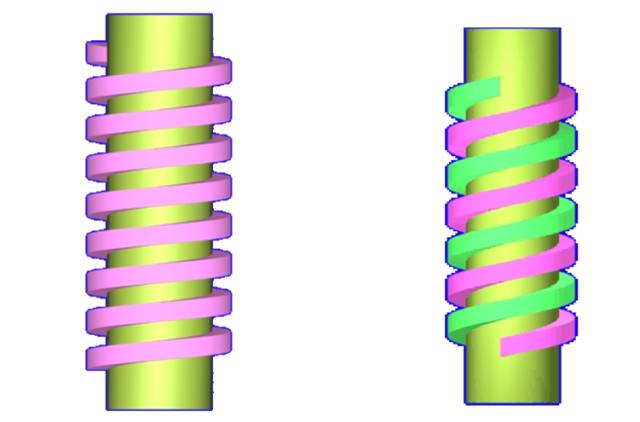

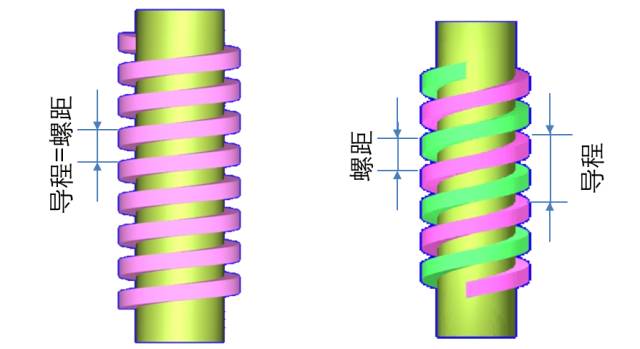

单线螺纹(左) 双线螺纹(右)

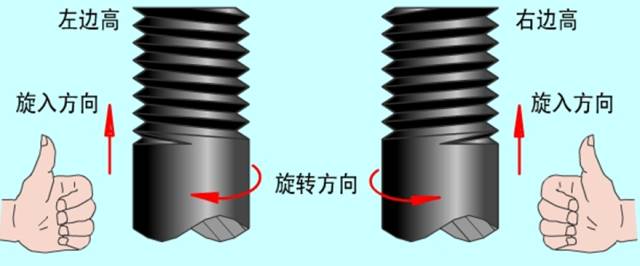

左旋螺纹 右旋螺纹

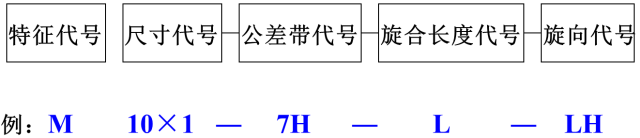

(2)管螺纹

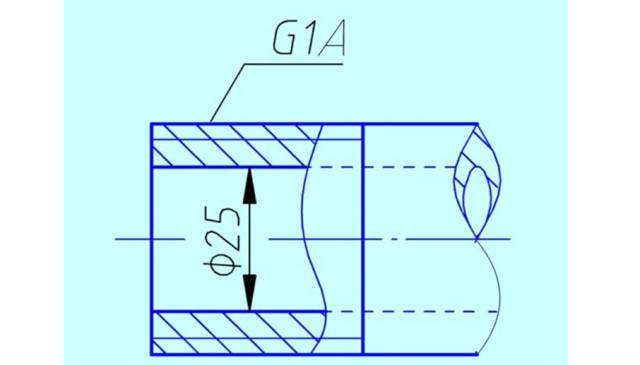

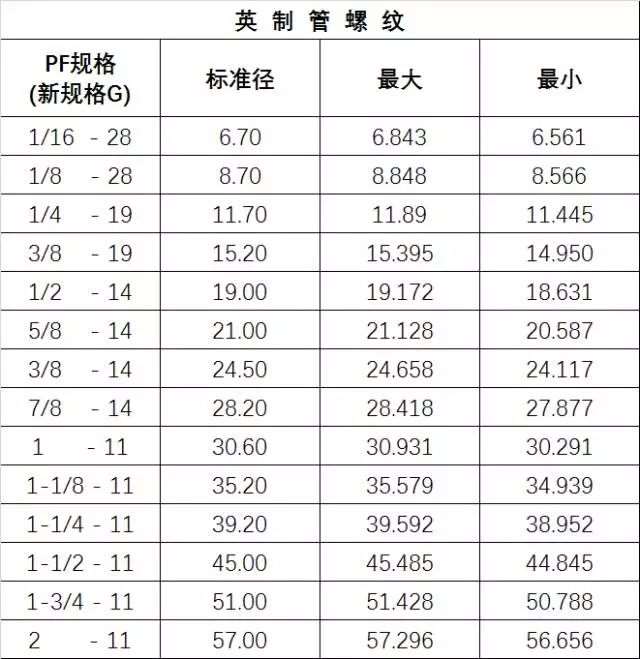

管螺纹一般用于管路(水管、油管和煤气管等)的连接中。管螺纹的标记用指引的方法标注,指引线指到螺纹的大径上。
管螺纹的标记:由螺纹特征代号、尺寸代号和旋向组成。尺寸代号不是螺纹大径的大小,而是管子的通径(英制)大小。标记中未注写旋向的均为右旋。

(3)梯形螺纹和锯齿形螺纹
梯形螺纹和锯齿形螺纹常用于传递运动和动力的丝杠上。梯形螺纹工作时牙的两侧均受力,而锯齿形螺纹在工作时是单侧面受力。梯形螺纹和锯齿形螺纹的标记与普通螺纹类同。
梯形螺纹的标记示例:Tr40×7LH-7e,梯形螺纹(螺纹特征代号为Tr),公称直径φ40,单线,螺距7,左旋,中径公差带代号7e;中等旋合长度。注意: 只标注中径公差带代号,旋合长度只有两种(代号N和L),当中等旋合长度时,N省略不注。
当螺纹为多线螺纹时,标记为:Tr40×14(P7)-7e ,其中“14”为导程,“7”为螺距,双线螺纹。梯形螺纹的螺纹副表示为:Tr40×7-7H/7c,内螺纹的公差带在前,外螺纹的公差带在后,二者之间用“/”分开。

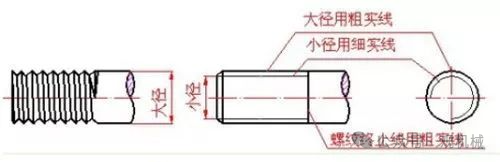

2.内螺纹

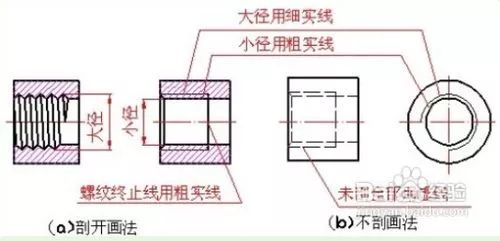

下图是内螺纹的画法。剖开表示时,牙底(大径)为细实线,牙顶(小径)及螺纹终止线为粗实线。不剖开表示时,牙底、牙顶和螺纹终止线皆为虚线。在垂直于螺纹轴线的视图中,牙底仍然画成约为3/4圈的细实线,并规定螺纹的倒角也省略不画。
3、螺纹盲孔画法

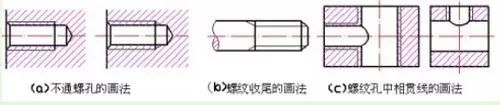

绘制不穿通的螺孔时,一般应将钻孔的深度和螺纹部分的深度分别画出,如下图(a)所示。当需要表示螺纹收尾时,螺纹尾部的牙底用与轴线成30°的细实线表示,如下图(b)所示。下图(c)表示出螺纹孔中相贯线的画法。
4、内、外螺纹连接的画法

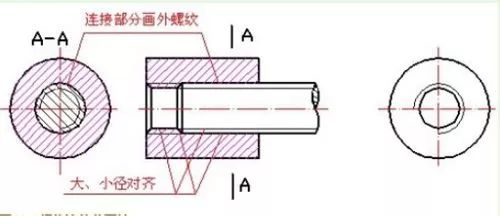

下图表示装配在一起的内、外螺纹连接的画法。国标规定,在剖视图中表示螺纹连接时,其旋合部分应按外螺纹的画法表示,非旋合部分仍按各自的画法表示。
5、非标准螺纹的画法
画非标准牙型的螺纹时,应画出螺纹牙型,并标注出所需的尺寸及有关要求,如下图所示。
注意事项

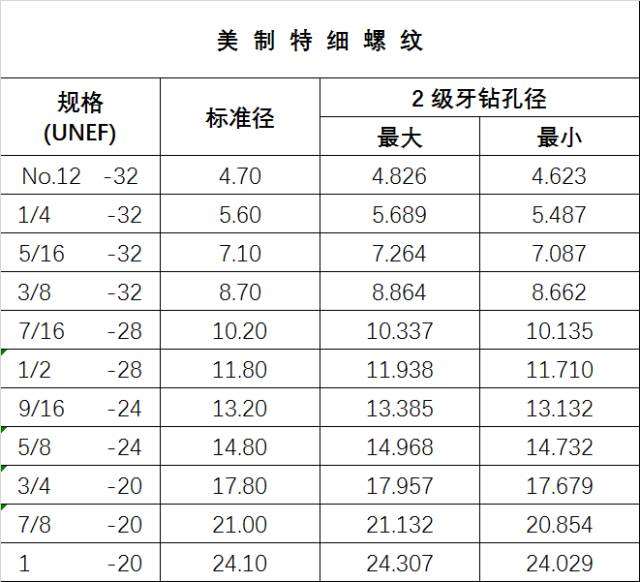

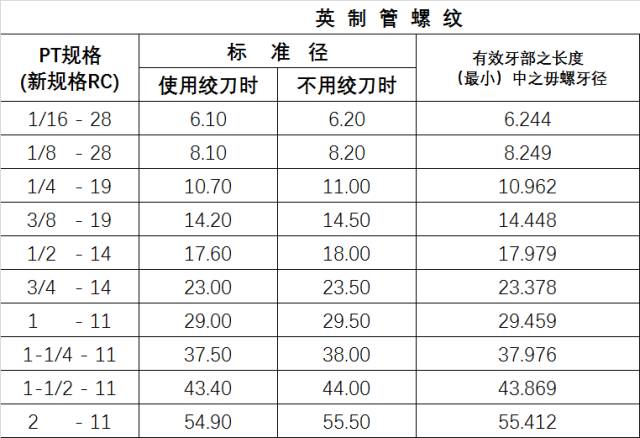

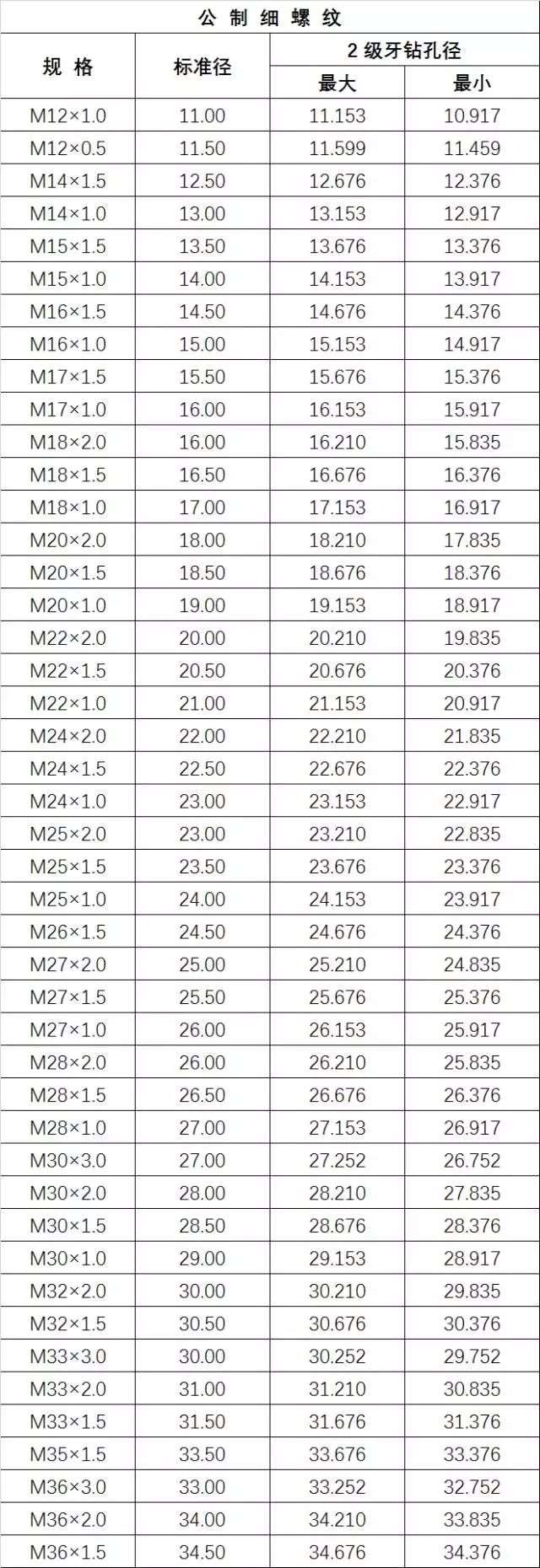

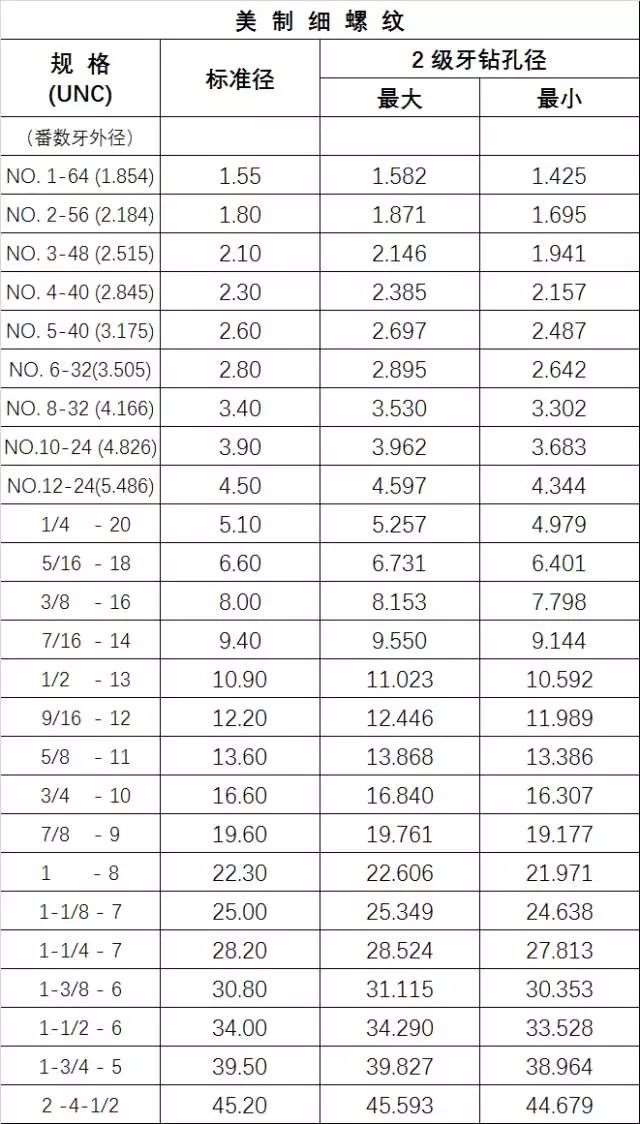

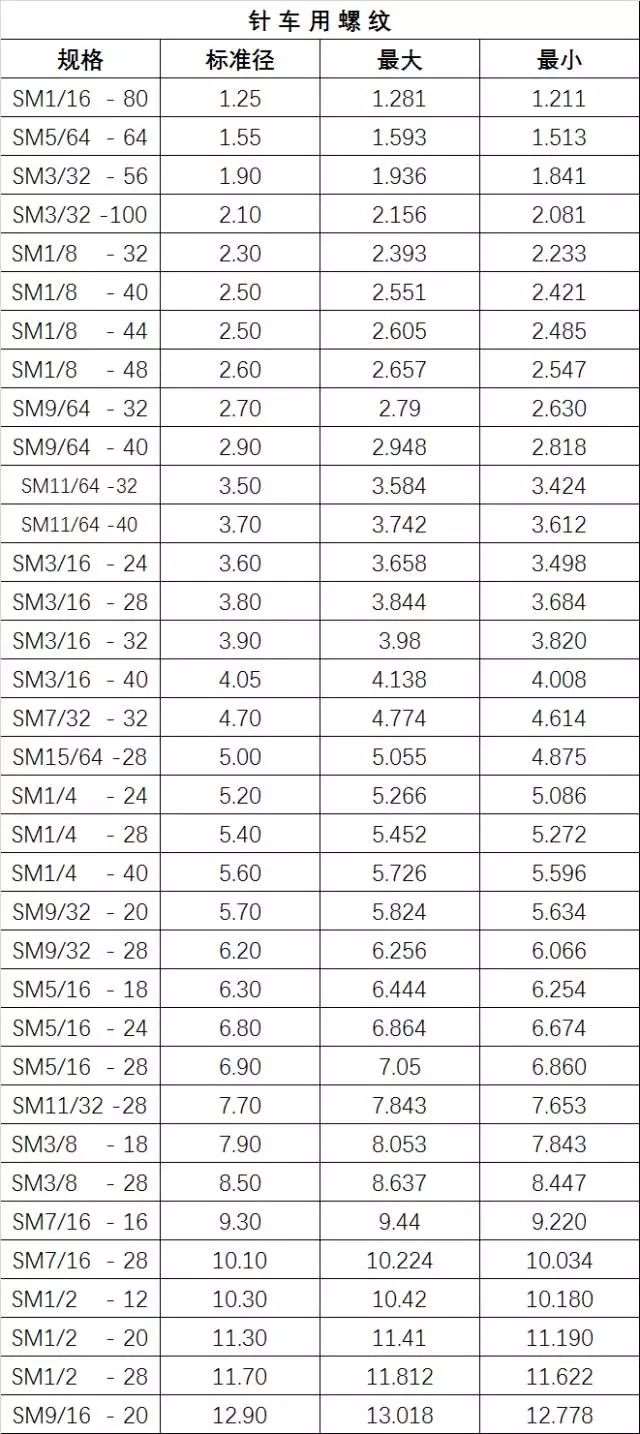

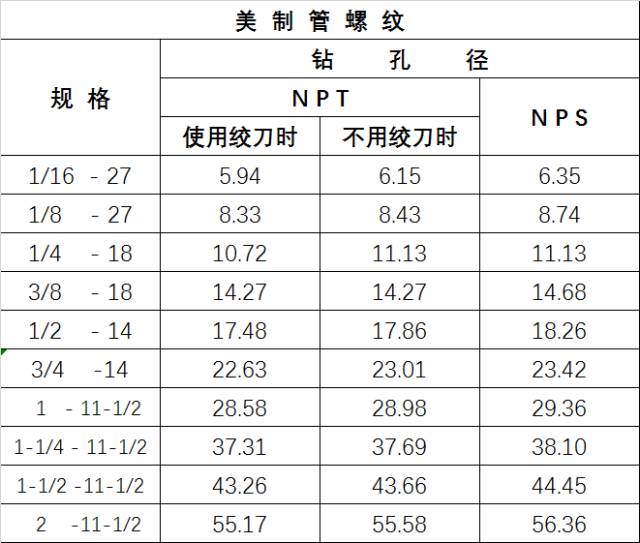

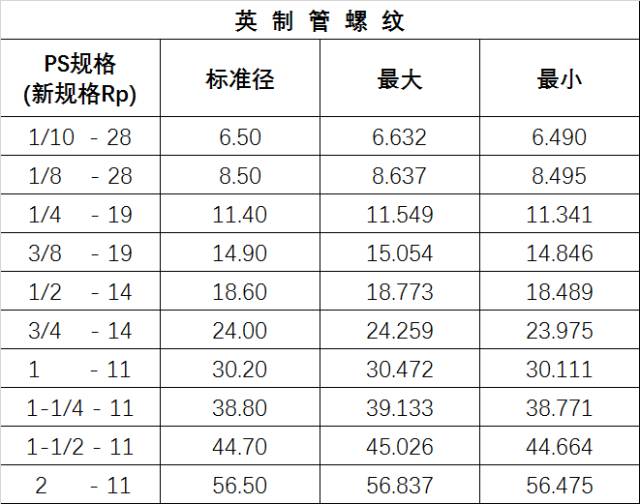

各种螺纹的画法相同时,为了便于区别,还必须在图形上进行标注。
















-
