紧固件的表面处理：镀锌、磷化、发黑、镀铬、达克罗该选哪一个？

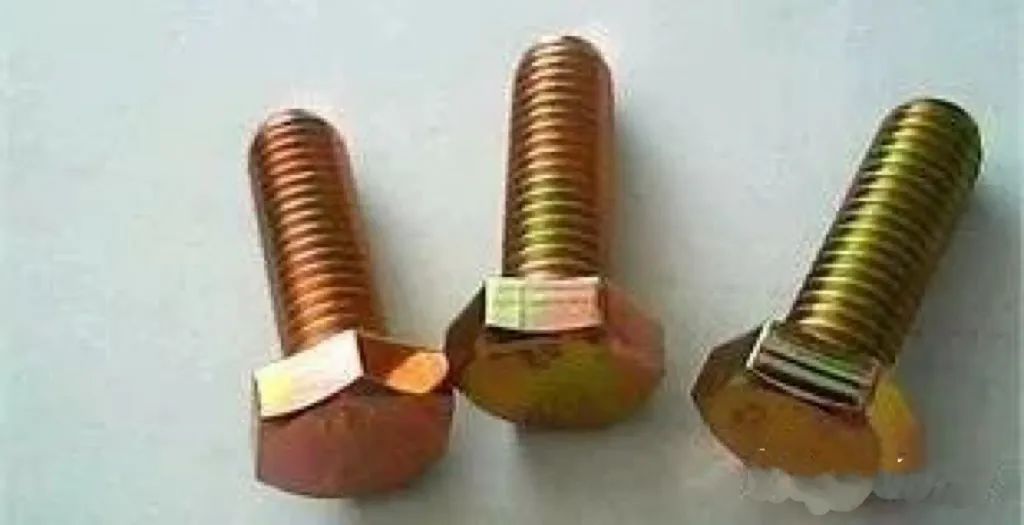

电镀锌是商业紧固件*常用的镀层。它比较便宜，外观也较好看，可以有黑色、军绿色。然而，它的防腐性能一般，其防腐性能是锌镀（涂）层中*低的。一般电镀锌中性盐雾试验在72小时之内，也有采用特殊封闭剂，使得中性盐雾试验达200小时以上，但价格贵，是一般镀锌的5~8倍。

电镀锌加工过程易产生氢脆，所以10.9级以上的螺栓一般不采用镀锌的处理.虽然镀后可以用烘箱去氢，但因钝化膜在60℃以上时将遭破坏，因此去氢必须在电镀后钝化前进行。如此可操作性差，加工成本高。在现实中，一般生产厂不会主动去氢，除非特定客户的强制要求。

电镀锌的紧固件扭矩—预紧力一致性较差，且不稳定，一般不用于于重要部位的连接。为了改善扭矩—预紧力一致性，也可采用镀后涂覆润滑物质的方法改善和提高扭矩—预紧力一致性。

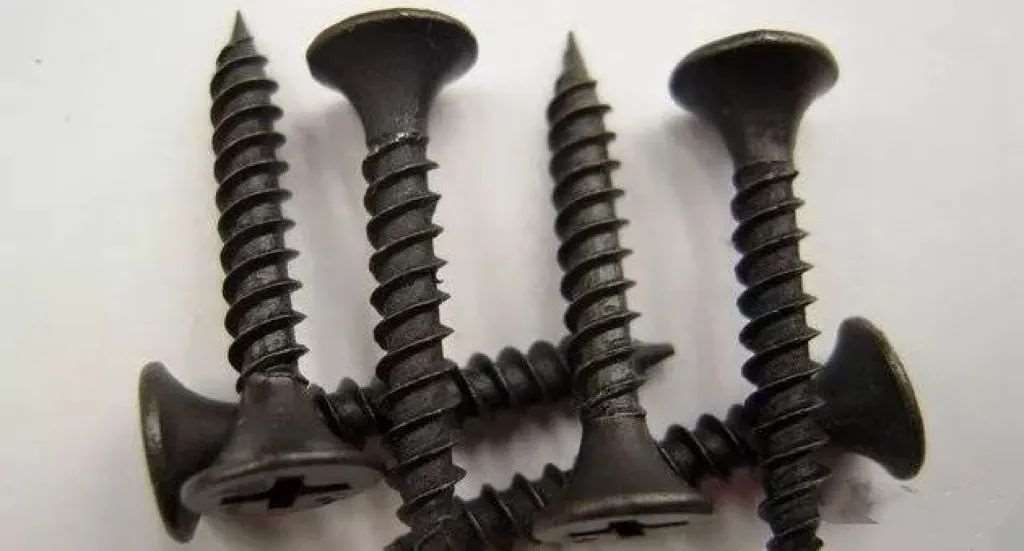

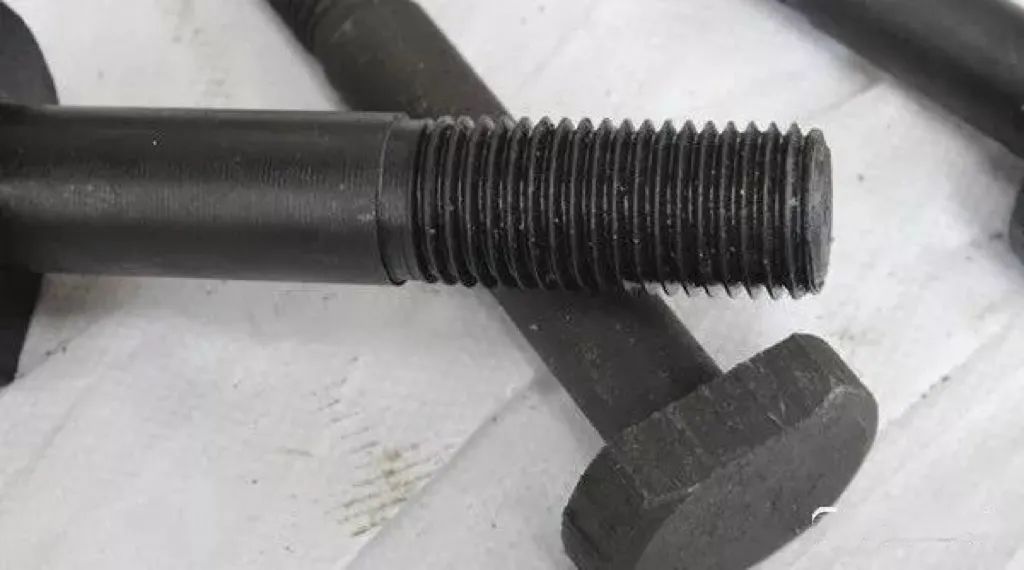

一项基本原则磷化相对镀锌便宜，耐腐蚀性能比镀锌差。磷化后应涂油，其耐腐蚀性能的高低与所涂油的性能有很大的关系。例如，磷化后涂一般的防锈油，中性盐雾试验也只有10~20小时。涂高档的防锈油，则可达72~96小时。但其价格是一般磷化涂油的2~3倍。

紧固件磷化常用的两种，锌系磷化和锰系磷化。锌系磷化润滑性能比锰系磷化好，锰系磷化抗腐蚀性，耐磨性较镀锌好。它的使用温度可达华氏225度到400度（107~204℃）。特别是一些重要零部件的连接。如，发动机的连杆螺栓、螺母，缸盖、主轴承、飞轮螺栓，车轮螺栓螺母等。

高强度螺栓采用磷化，还可以避免氢脆问题，所以在工业领域10.9级以上的螺栓一般采用磷化表面处理。

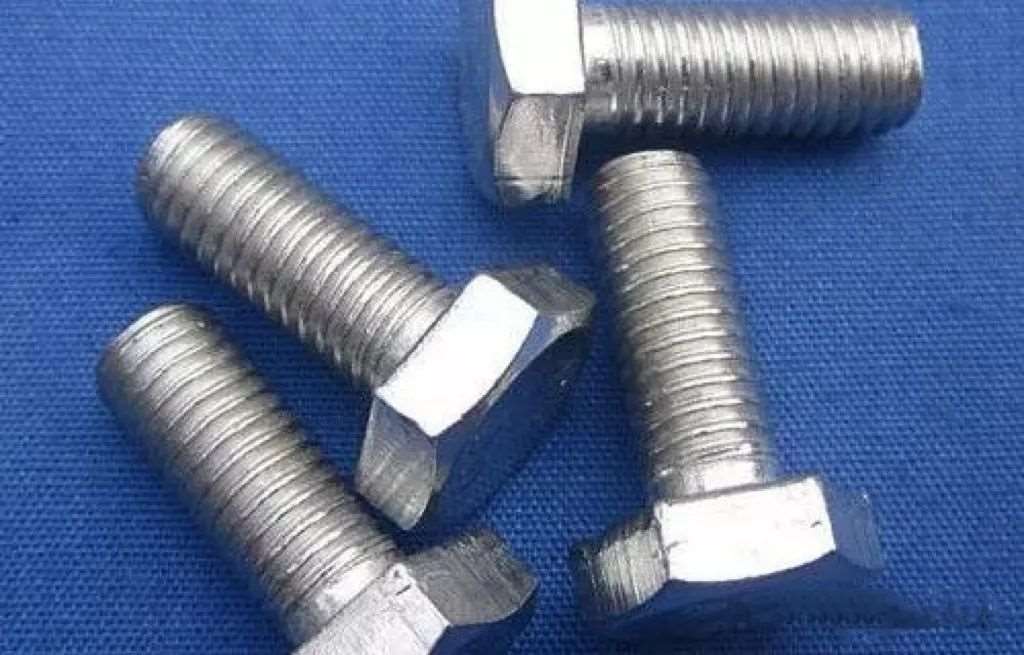

镉镀层耐腐蚀性能很好，特别是在海洋性大气环境下的耐腐蚀性较其他表面处理好。

电镀镉的加工过程中的废液处理费用大，成本高，其价格约是电镀锌的15~20倍。所以在一般行业不使用，只用于一些特定的环境。如，用于石油钻井平台和海航飞机用紧固件。

铬镀层在大气中很稳定，不易变色和失去光泽，硬度高耐磨性好。在紧固件上用铬镀层一般是作为装饰作用。在防腐性要求较高的工业领域很少使用，因为好的铬电镀紧固件与不锈钢同样昂贵，只是使用不锈钢强度不够时，才用镀铬紧固件代替。

为了防止腐蚀，镀铬前应首先镀铜和镍。铬镀层可以承受华氏1200度（650℃）的高温。但也与电镀锌一样存在氢脆问题。

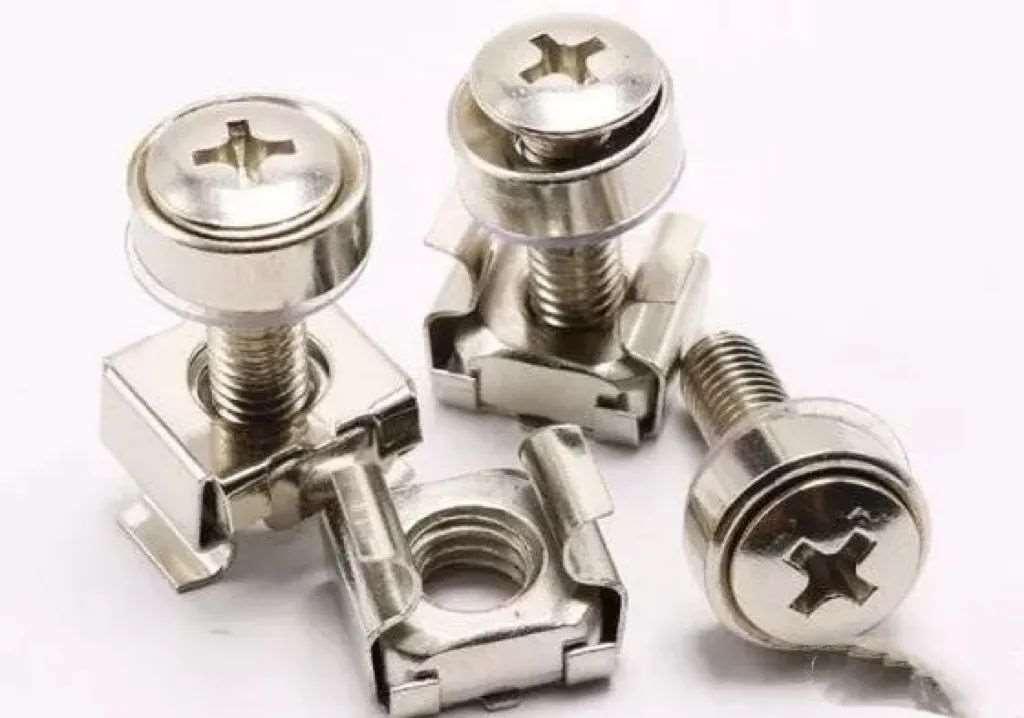

通过电解或化学方法在金属或某些非金属上镀上一层镍的方法，称为镀镍。镀镍分电镀镍和化学镀镍。

主要用于既要防腐，又要导电性好的地方。如车辆电瓶的引出端子等。

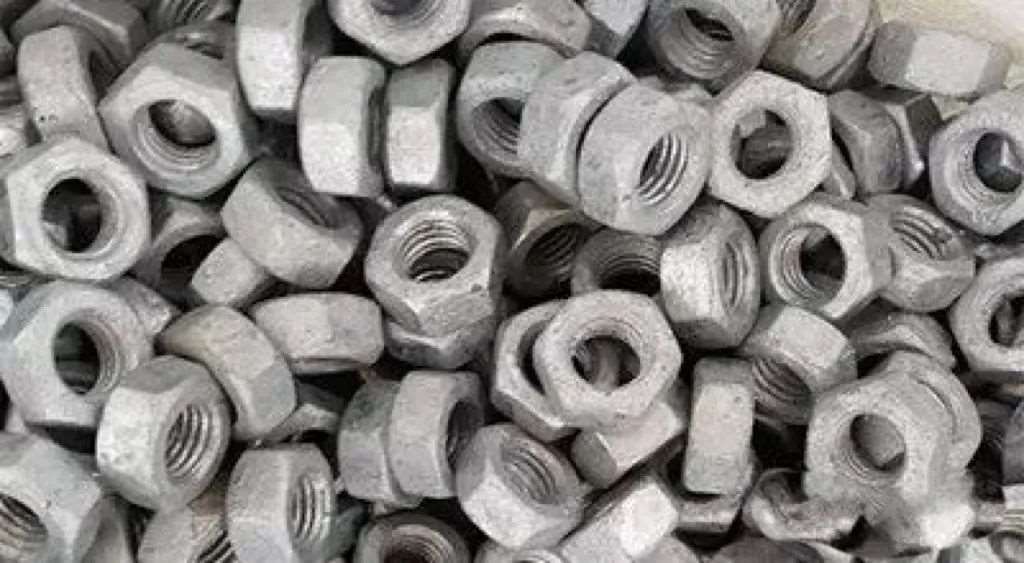

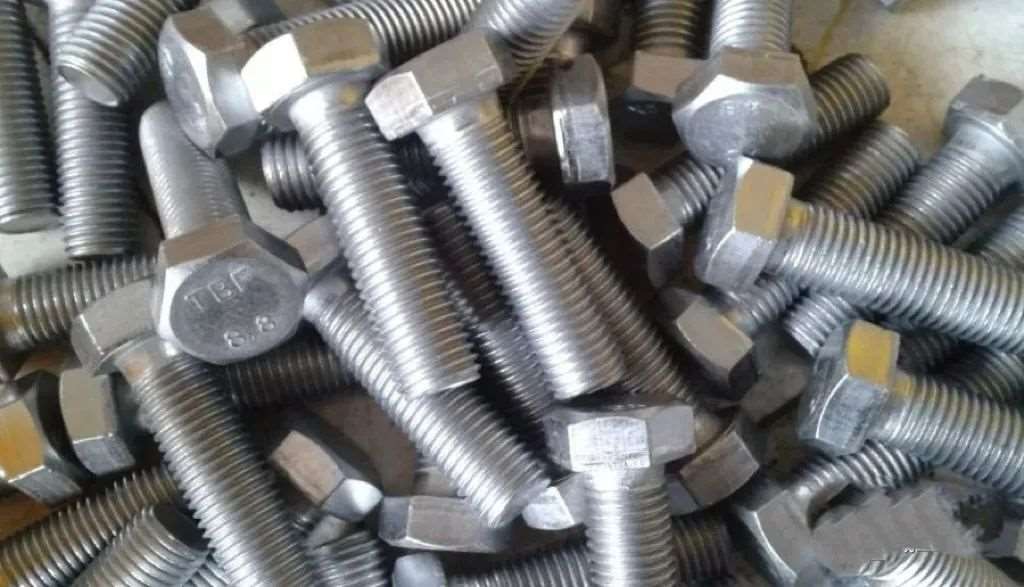

热浸锌为锌加热到液体下热扩散涂层。其镀层厚度在15~100μm，并且不易控制，但耐腐蚀性好，多用于工程中。热浸锌加工过程中污染严重，有锌废料和锌蒸汽等。

由于镀层厚，在紧固件中引发了内外螺纹难以旋合的问题。因热浸锌加工的温度原因，（340-500C）它不能用于10.9级以上的紧固件。

渗锌为锌粉固态冶金热扩散涂层。其均匀性好，螺纹、盲孔内都能获得均匀层。镀层厚度为10~110μm，并且误差可控制在10%。它与基体的结合强度和防腐性能在锌涂层中（电镀锌、热浸锌、达克罗）是*好的。其加工过程无污染，*环保。

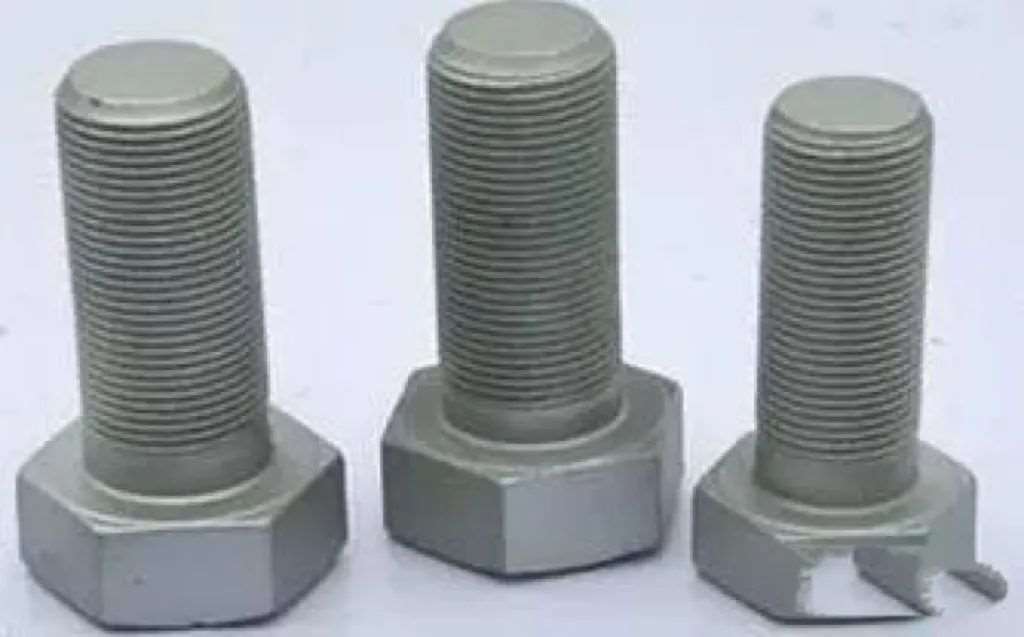

达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。

不存在氢脆问题，并且扭矩—预紧力一致性能很好。如不考虑价铬和环保问题，它实际上*适用于高防腐要求的高强度紧固件。
