如何设计滑块出滑块机构？

2025-04-11

滑块出滑块机构在模具结构当中是比较复杂的机构，一般运用于出不同方向的倒扣。滑块出滑块机构该如何设计呢？

解决方法：

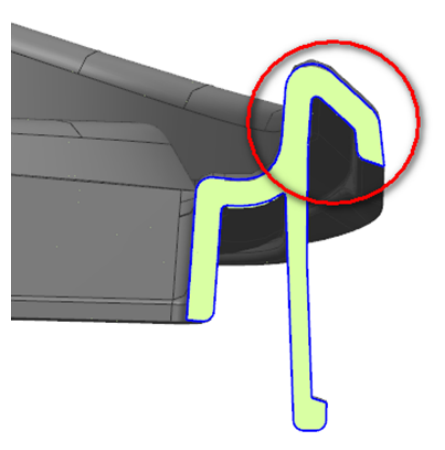

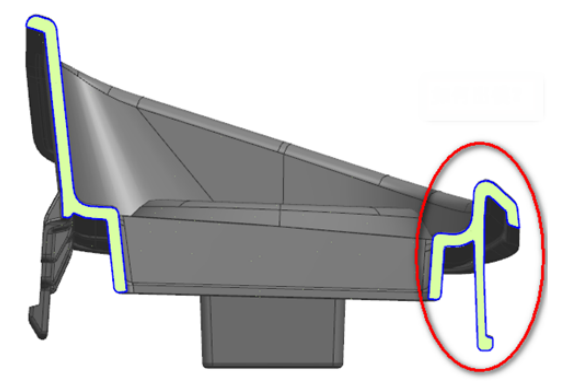

1、设计思路：做普通滑块机构抽出，红色框的钢料卡住无法出模，必须线将红色框的钢料先脱离产品再抽离倒扣，做滑块出滑块机构，如下图所示：

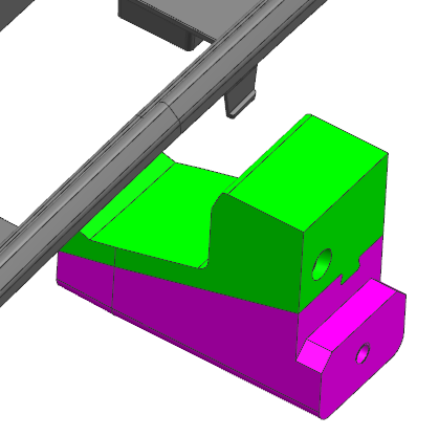

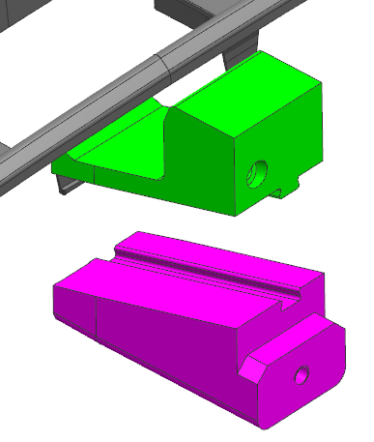

2、滑块头部设计：绿色为滑块1，带突出的燕尾；品红色为滑块2，主要是抽出倒扣和驱动斜顶向下脱扣，燕尾槽滑配，如下图所示：

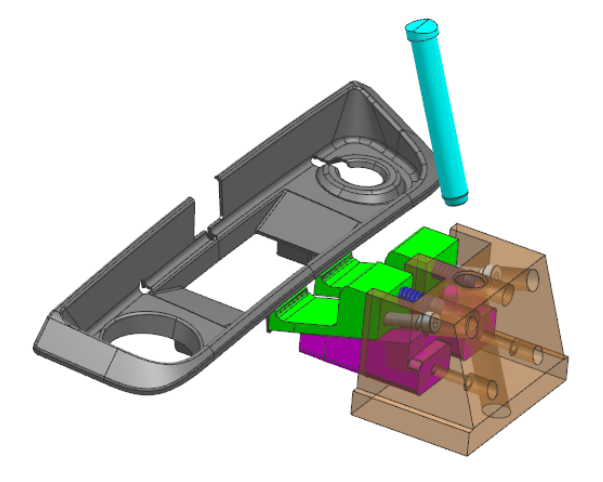

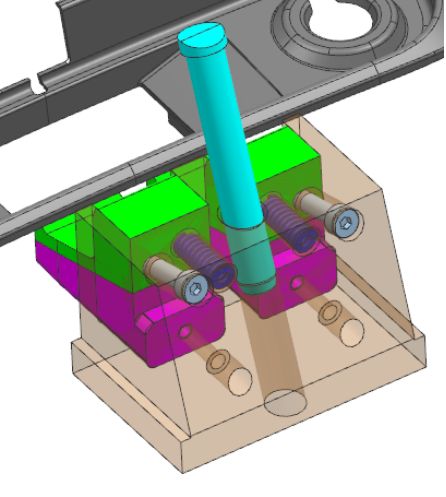

3、滑块出滑块机构解剖：绿色滑块1需锁一个限位螺丝，限制滑块1向下运动的距离，弹簧是为了防止滑块1跟着品红色滑块2往右边走，如下图所示：

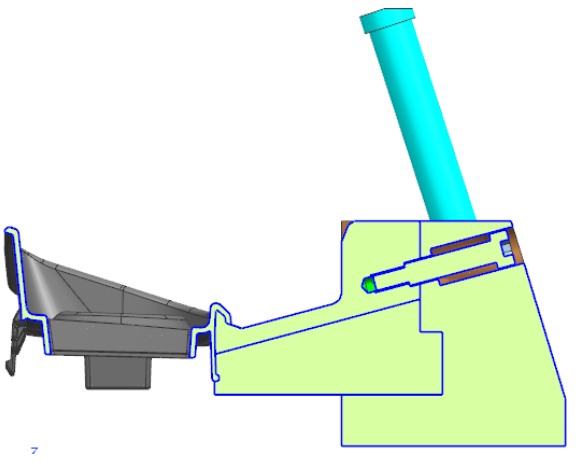

4、滑块出滑块机构运作原理：斜导柱驱动滑块向右侧抽芯，品红色的滑块2通过燕尾槽驱动绿色滑块1向下运动，同时脱离倒扣。弹簧防止滑块1跟着滑块2往右边走，走到一定距离以后限位螺丝限死，绿色滑块1同时跟着滑块2一起抽芯，完成滑块抽芯。如下图所示：
