十二种夹取机构，给你的设计来一点新思路

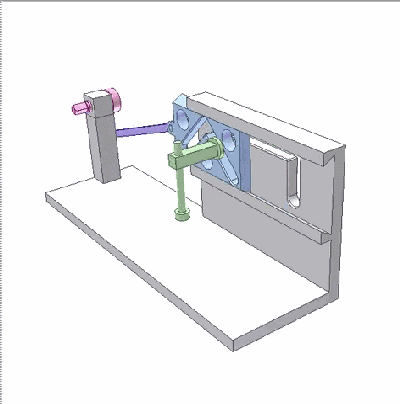

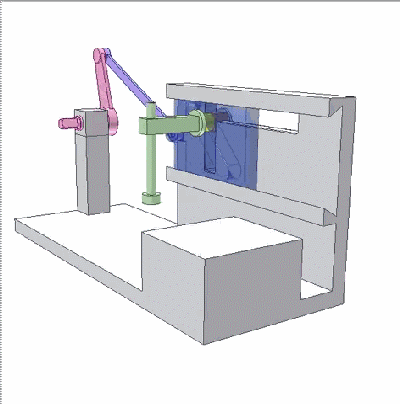

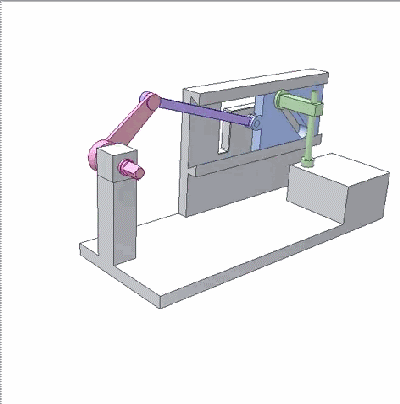

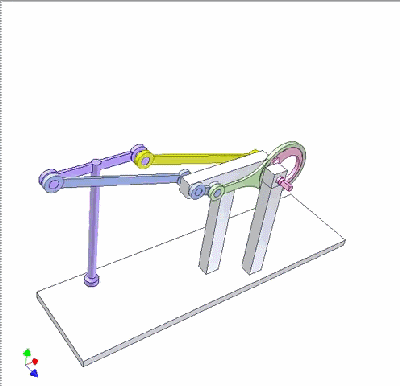

四杆机构(蓝色摇杆、粉色曲柄和绿色连杆)使平行四边形机构摇杆摆动接近180°。紫色连杆端的真空工具拾取和放置工件。

该机构可用于：蓝色条向下移动以拾取工件，向上移动，向左转动，向左移动，在那里释放工件并返回初始位置。

换个角度再看一下：

该槽的弯曲部分是阿基米德曲线，这部分可以用45°代替。直线但模拟显示运动不平稳。

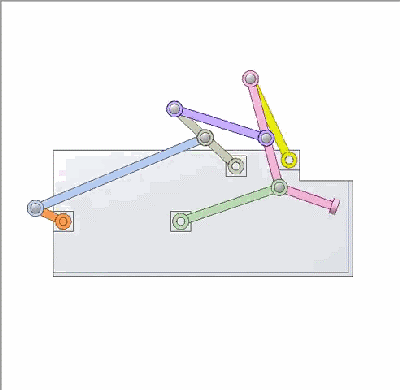

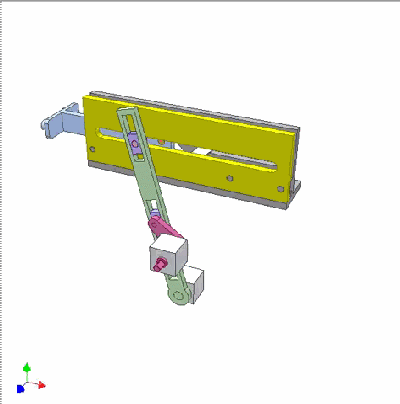

橙色曲柄有规律地旋转，这是所有旋转接头的7连杆机构，粉色杆末端的真空工具拾取和放置工件。（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）

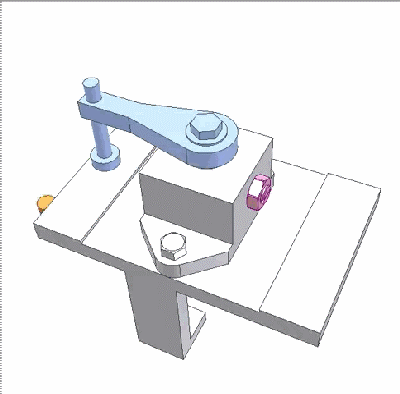

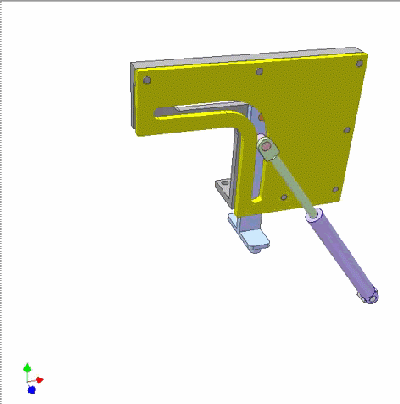

固定在绿色针脚上的橙色方形滑块沿着白色底座的L形槽移动。换个角度看看：

绿色条端的真空工具拾取并放置工件，这是曲柄滑块机构和楔形曲柄机构的组合。

换个角度看一下：

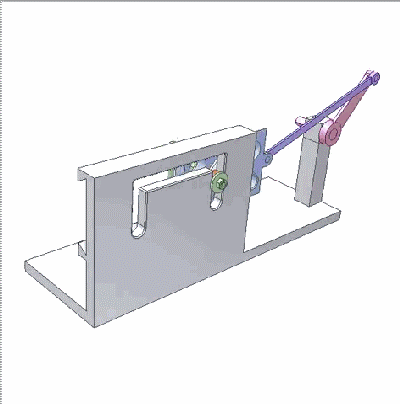

橙色方形滑块固定在绿色销上，沿着白色底座的U形槽移动。这是曲柄滑块机构和楔形机构的组合。

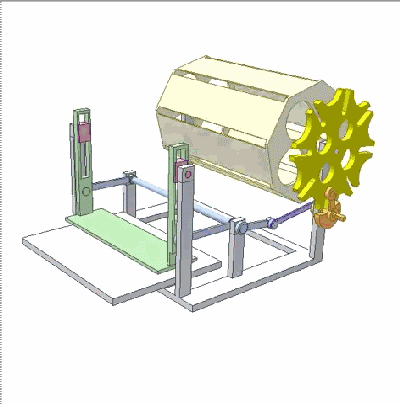

输入端为橙色轴，携带真空工具的绿色滑板（未示出）从黄色笼子中间抽出工件并将它们放置在水平面上。

换个角度再看看：

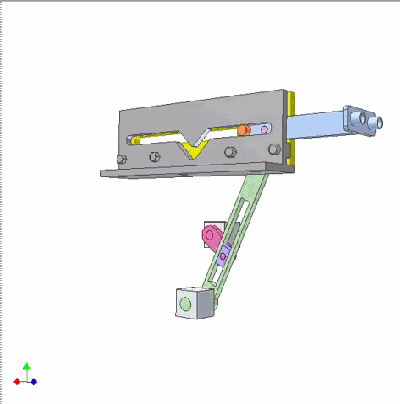

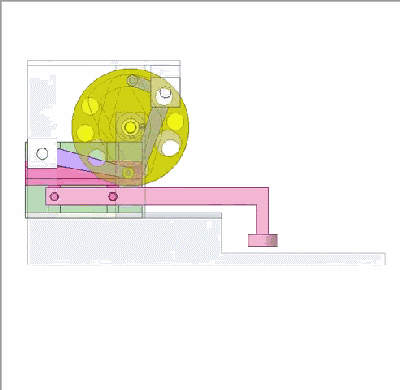

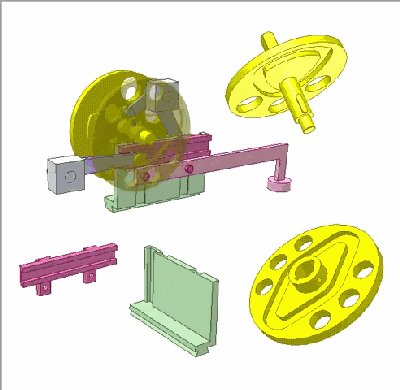

紫色从动件有两个滚轮，一个在凸轮2槽中移动，另一个在粉红色滑块的直槽中移动。绿色滑块在底座的跑道中移动，粉红色滑块在绿色滑块的垂直跑道中移动，粉红色夹持器端的真空工具拾取并放置工件。（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）

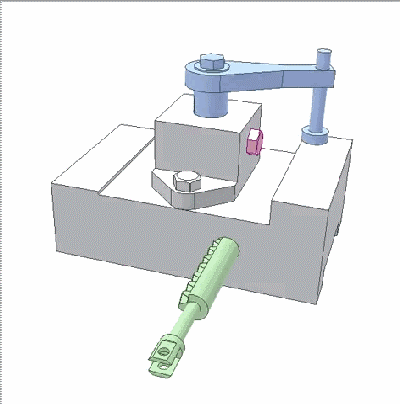

绿色齿条接收来自圆柱体(未示出)或其他运动源的运动，蓝条末端的真空工具拾取和放置工件。螺旋齿条传动和粉色销与蓝色轴的L形槽之间的相互作用产生了运动。

换个角度看看：

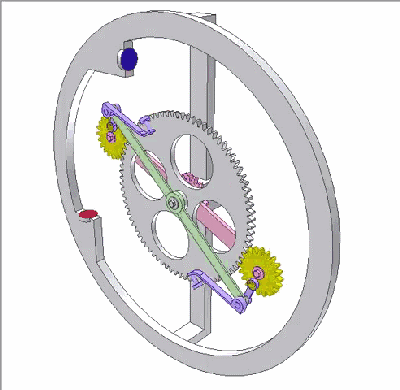

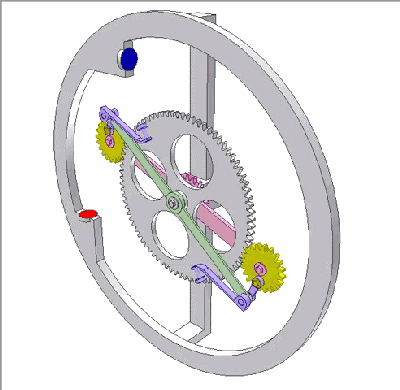

紫色线是抓手的轨迹，这里使用两个对称夹具。

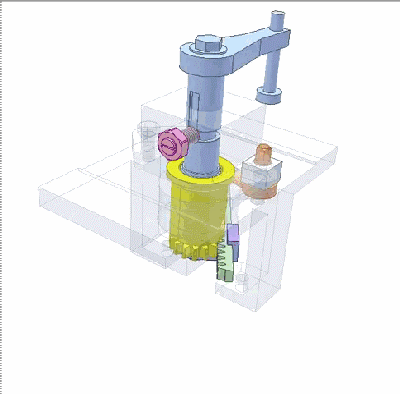

橙色曲柄连续旋转，蓝条末端的真空工具拾取和放置工件，黄色齿轮和绿色齿条使黄色桶形凸轮前后转动。
