零件结构工艺性举例，百看不如一练，实例教学！

序号

零件结构

结构工艺性不好

结构工艺性好

1

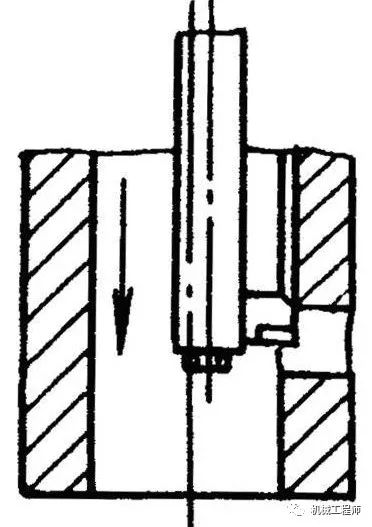

加工孔离壁太近，与辅具（或主轴）干涉，无法进刀

加大加工孔与壁之间距离，或取消进刀方向的立壁，就可以方便进刀

2

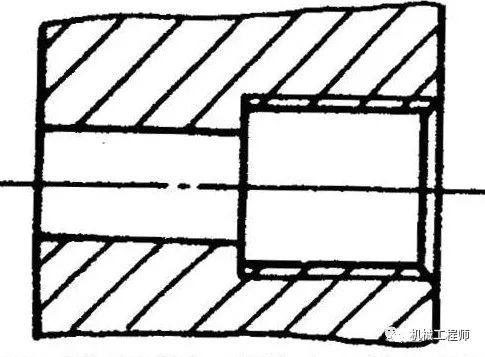

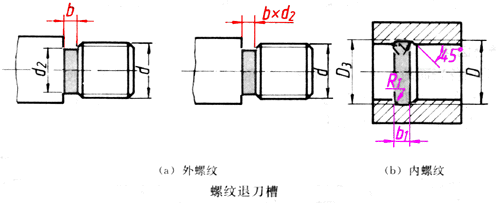

无退刀槽，攻丝无法加工，车螺纹时易打刀

设计退刀槽，可以方便螺纹加工

3

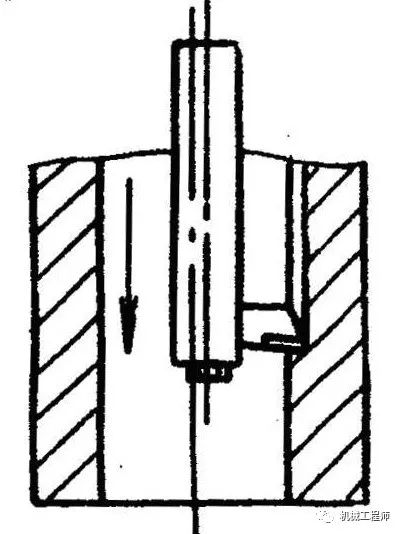

无退刀槽，刀具工作环境恶劣

设计退刀孔槽，可以改善刀具工作环境

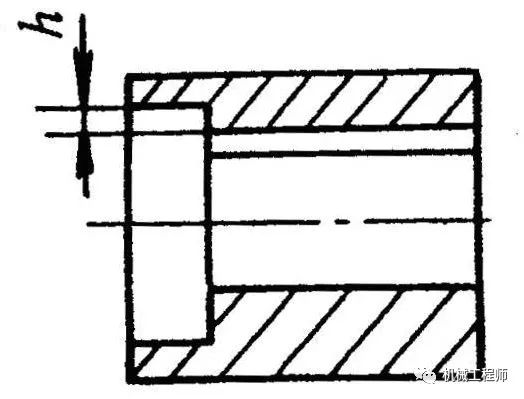

4

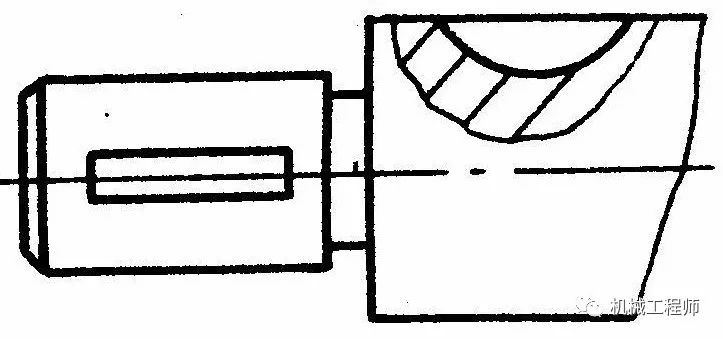

台阶尺寸太小，加工键槽时，易划伤左端孔表面

加大尺寸h，可以避免划伤左端孔

5

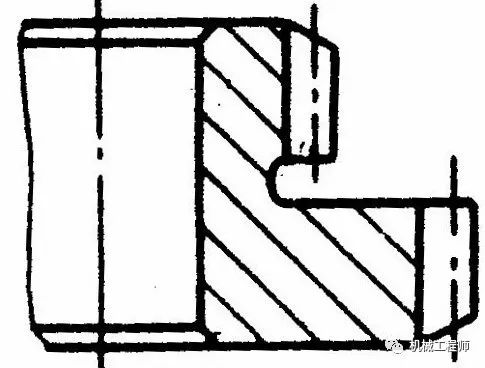

无退刀槽，小齿轮无法加工

设计退刀槽，可以方便小齿轮加工

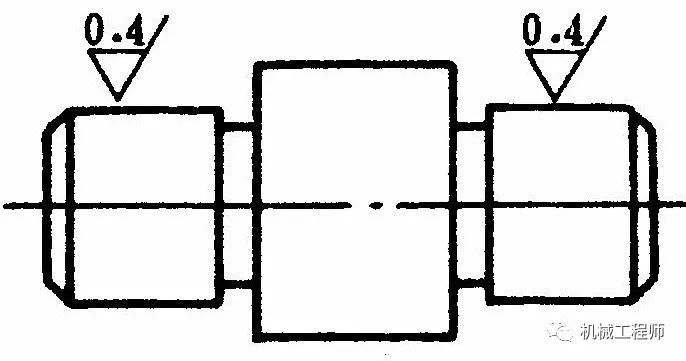

6

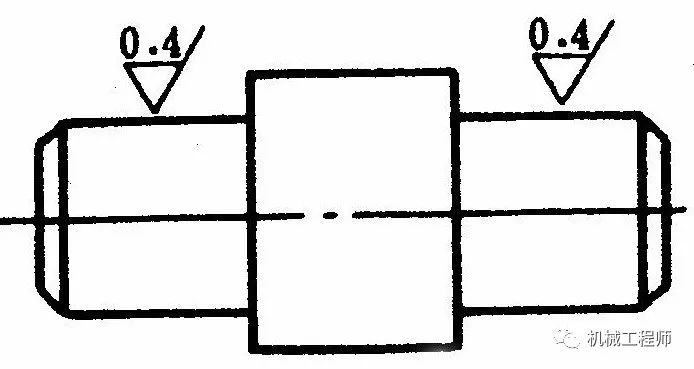

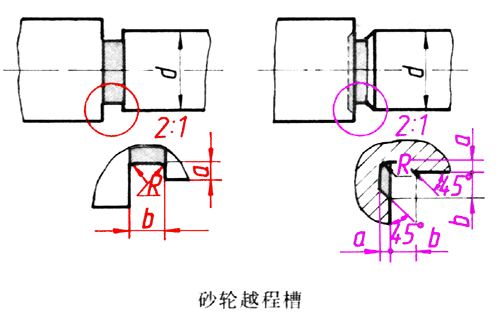

无退刀槽，两端轴颈磨削时无法清根

设计退刀槽，可以方便两端轴颈磨削清根

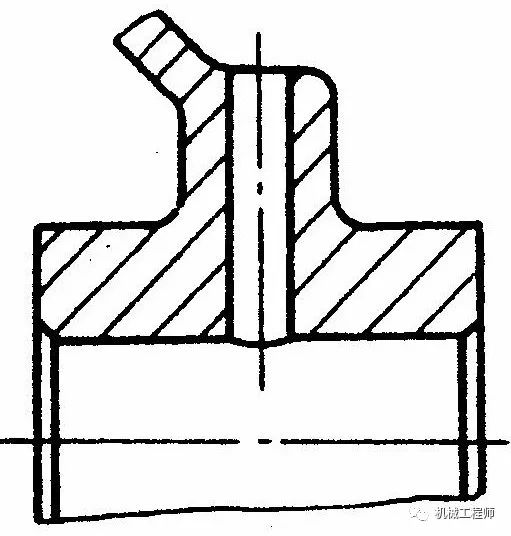

7

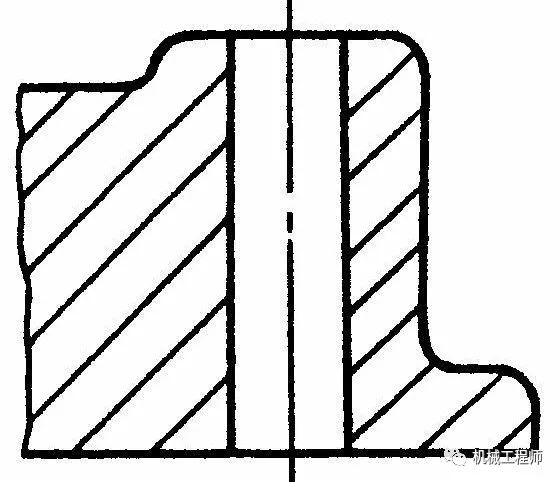

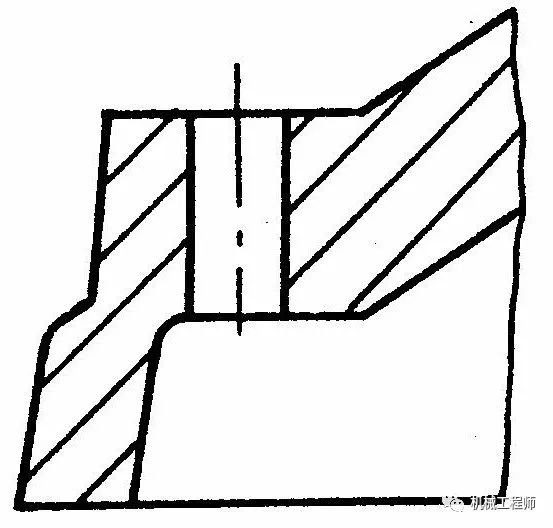

孔口设计成斜面，钻孔加工时，刀具易引偏或折断

孔口设计平台，可以方便钻孔加工时刀具进刀。（关注“机械工程师”公众号）

8

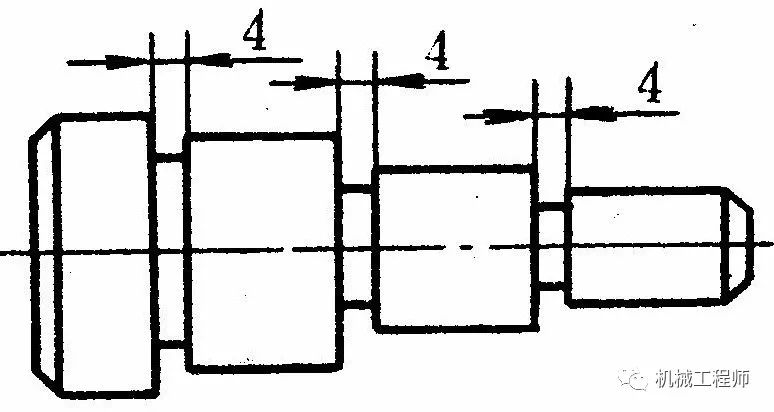

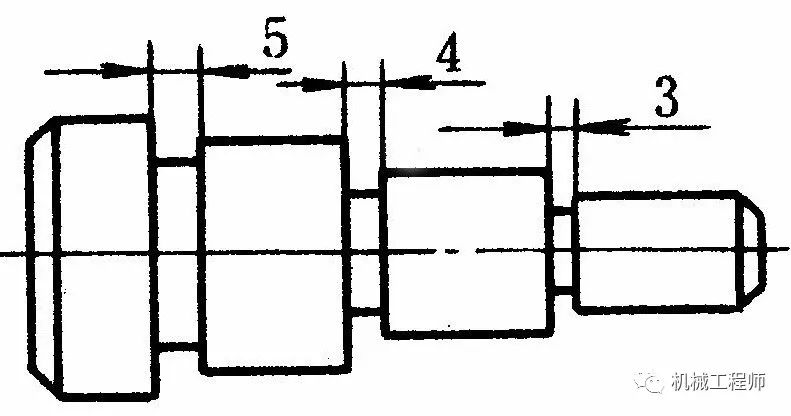

退刀槽尺寸不一，增加刀具种类和换刀次数

统一退刀槽尺寸，可以减少刀具种类和换刀次数

9

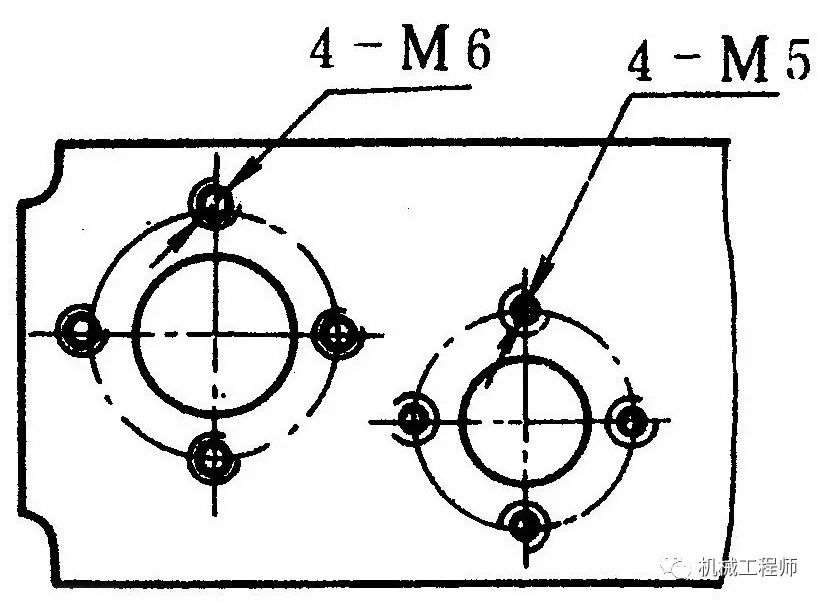

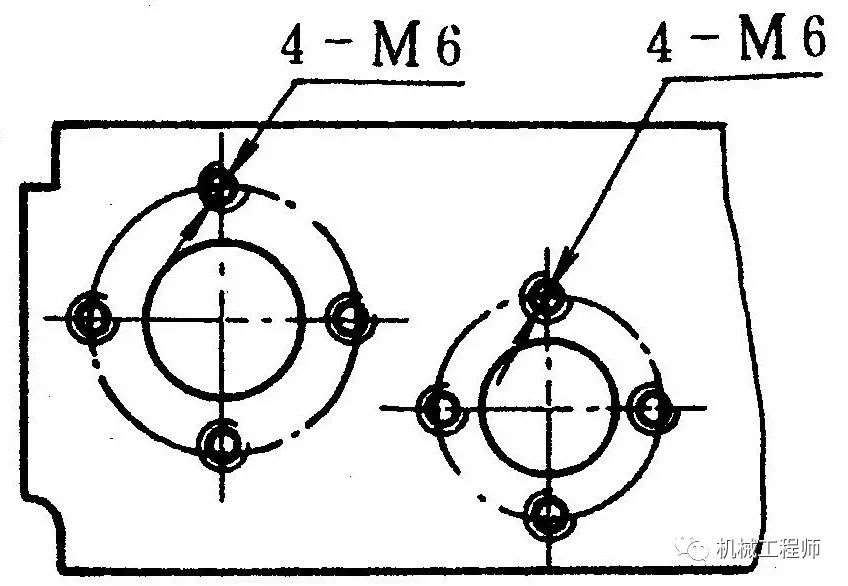

螺纹孔尺寸接近但不同，增加刀具种类

螺纹孔尺寸统一，可以减少刀具种类和换刀次数

10

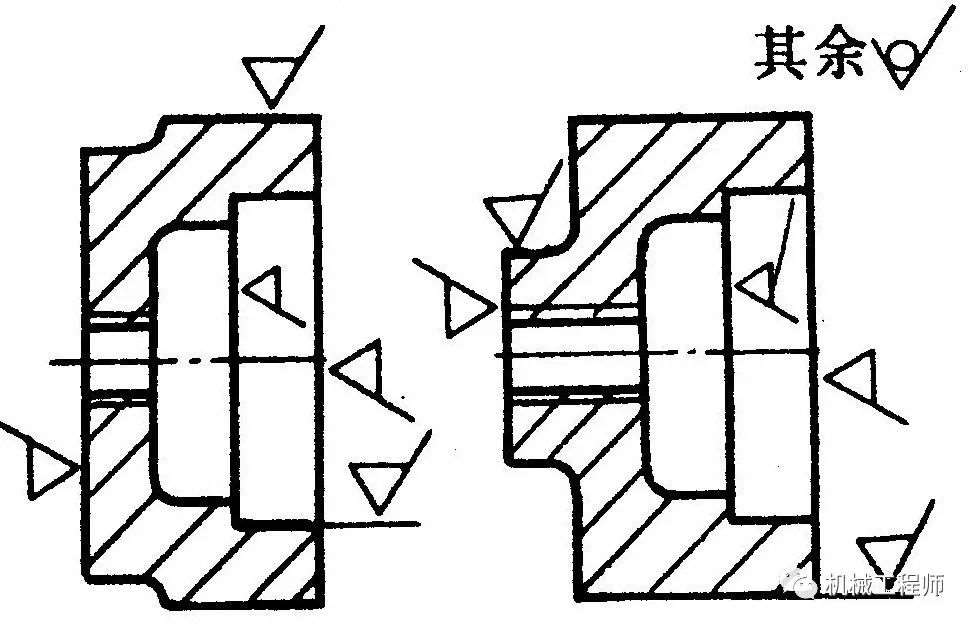

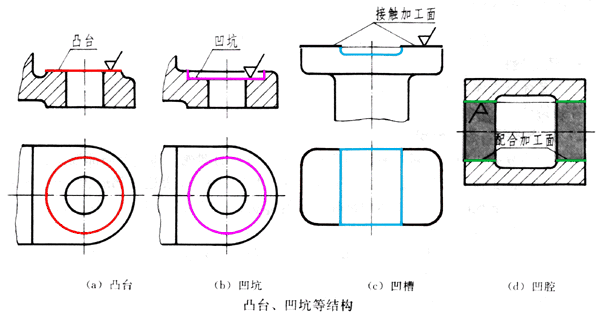

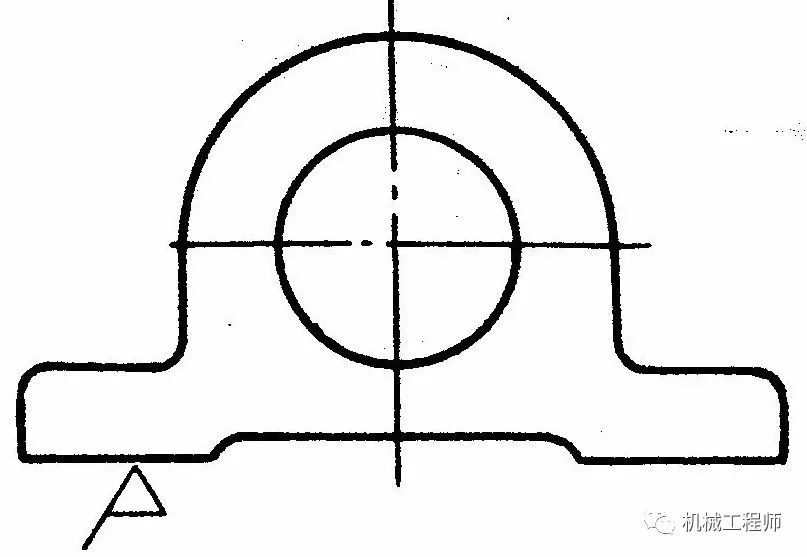

平面太大，增加加工量，平面度也不便保证

减小加工面面积，可以减少加工量，方便保证平面度

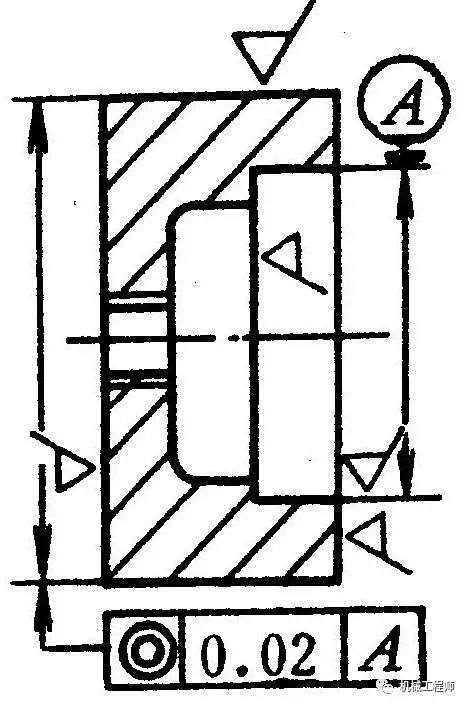

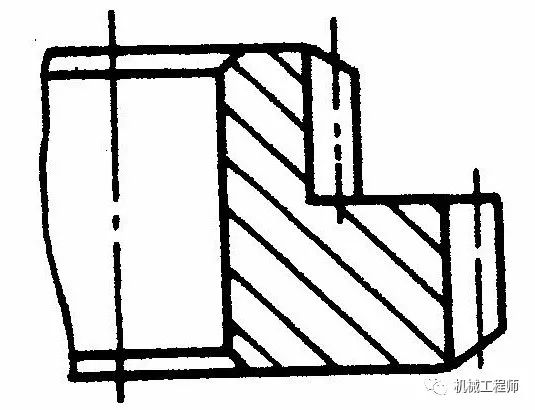

11

外圆和内孔无法在一次安装中加工，不便保证外圆和内孔的同轴度

在外圆上设计台阶，可以方便保证外圆和内孔的同轴度

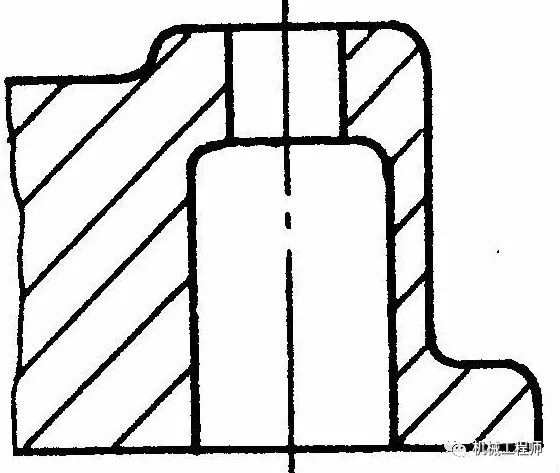

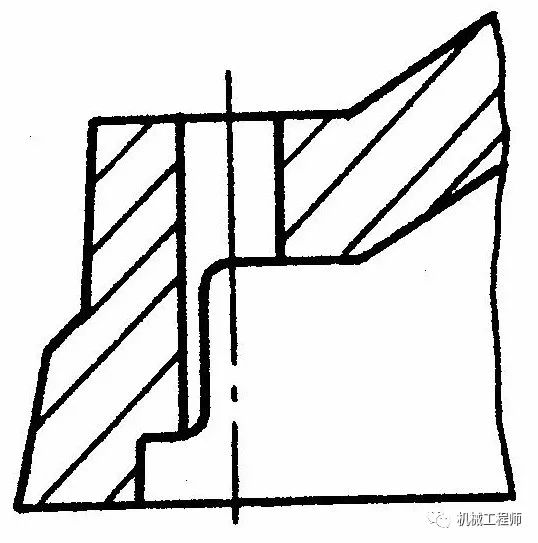

12

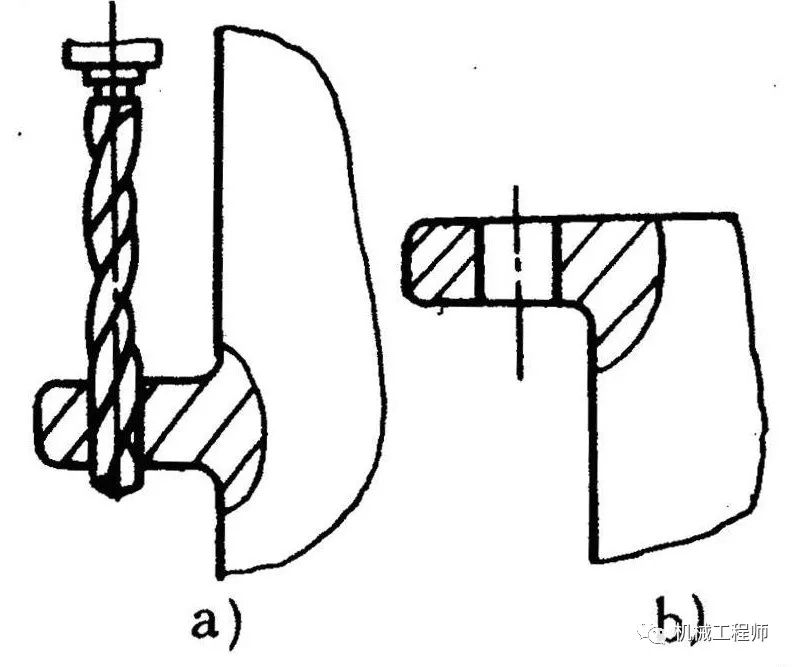

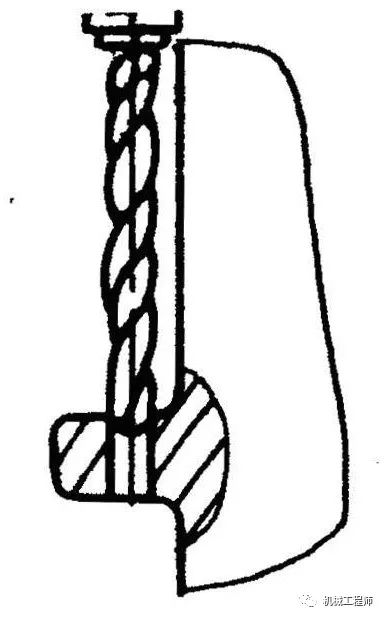

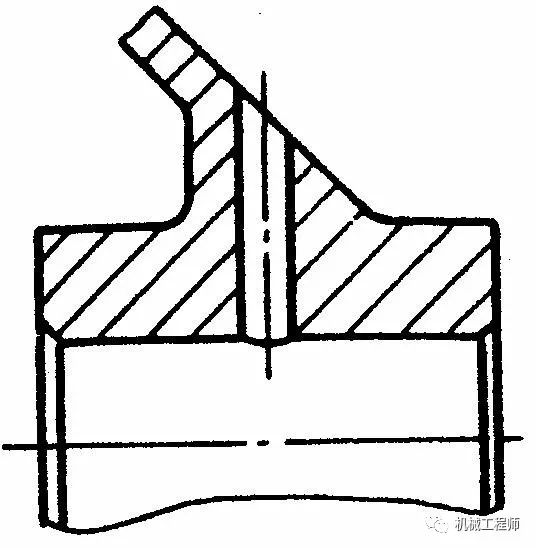

孔出口处余量偏置，钻头易引偏或折断

孔出口处设计平坦，孔加工方便

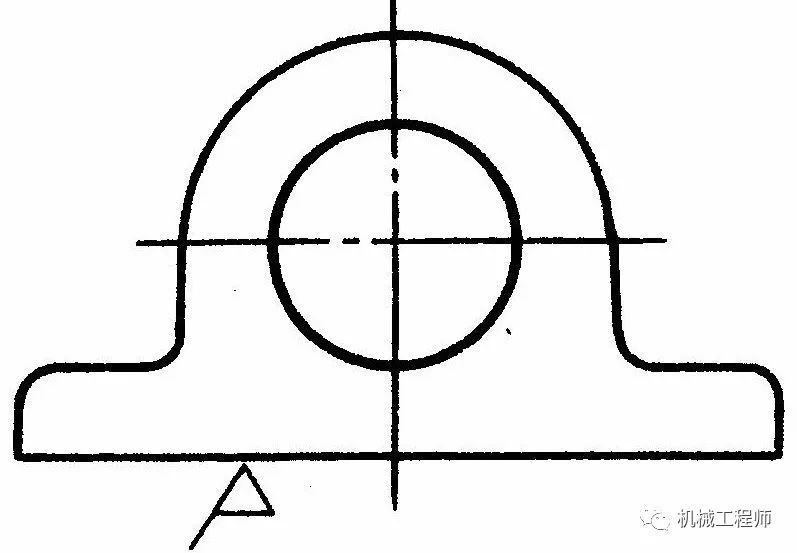

13

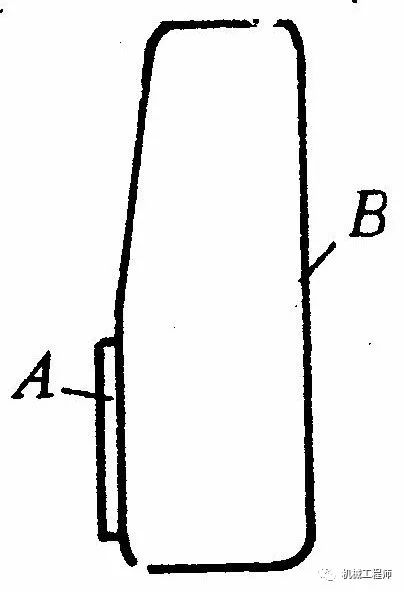

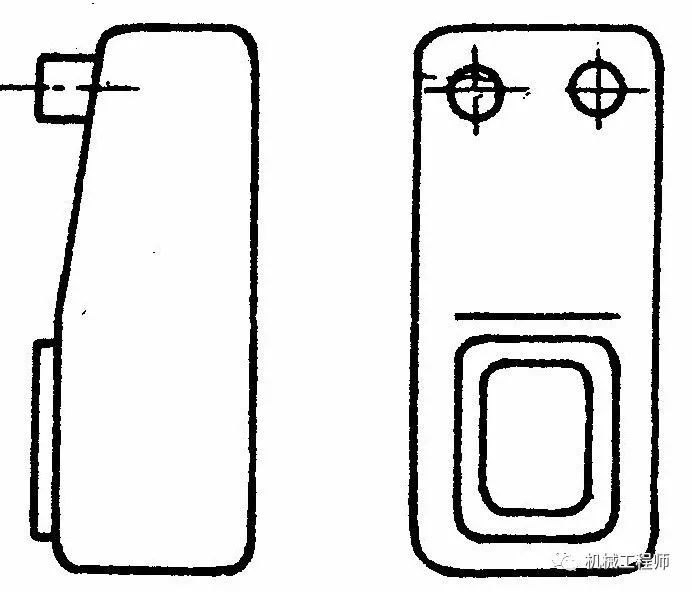

加工B面时，A面太小，定位不方便

设计两个工艺凸台，可以方便B面加工时的定位，加工后可以再将凸台去处

14

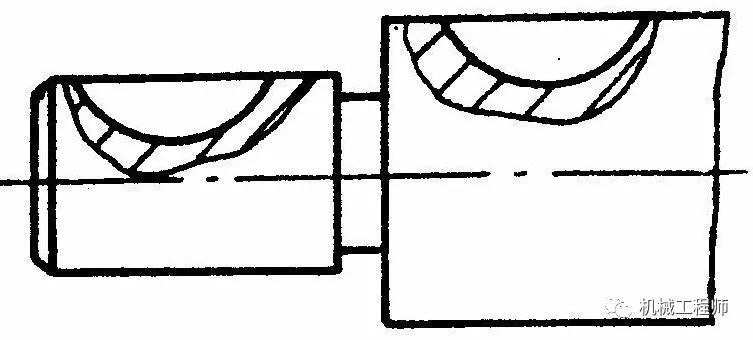

键槽分布在不同方向，无法一次安装中加工出来

将键槽设计在同一方向，可以一次安装中加工出来

15

孔太深，深孔加工有困难（关注“机械工程师”公众号）

减小孔深度，可以方便加工

16

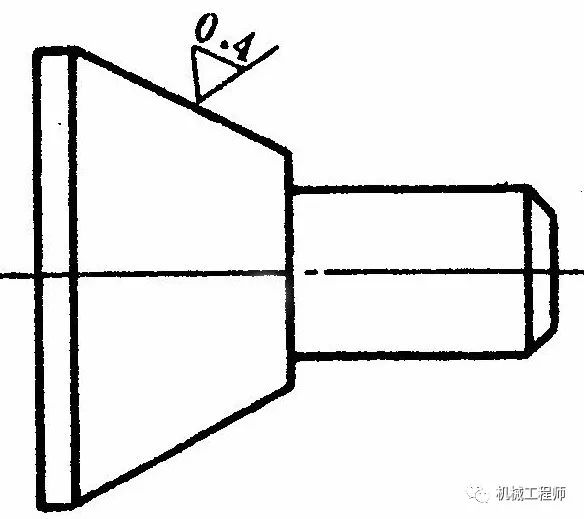

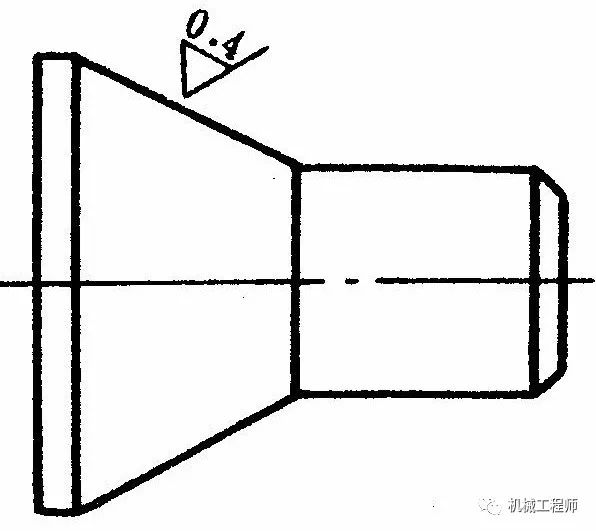

锥面需要磨削，锥面和圆柱面交接处无法清根

锥面和圆柱面交接处设计成台肩，可以方便锥面磨削

17

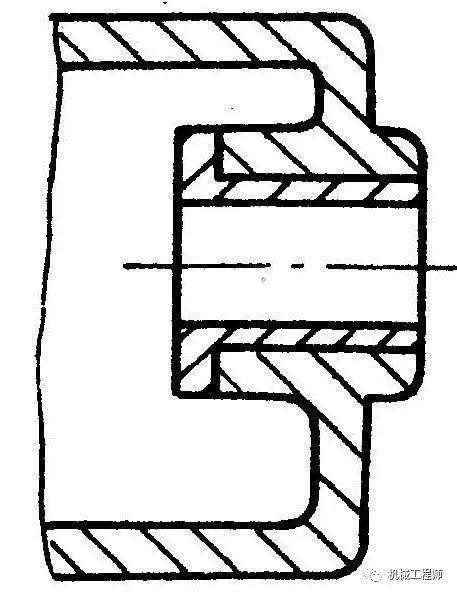

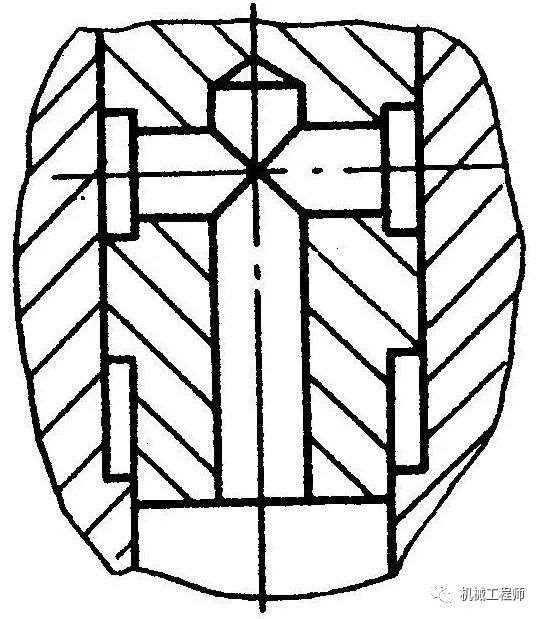

装配面设计在腔体内部不便加工和装配

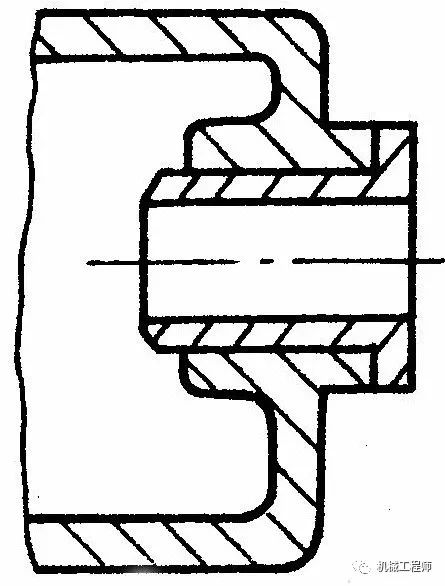

装配面设计在腔体外部可以方便加工和装配

18

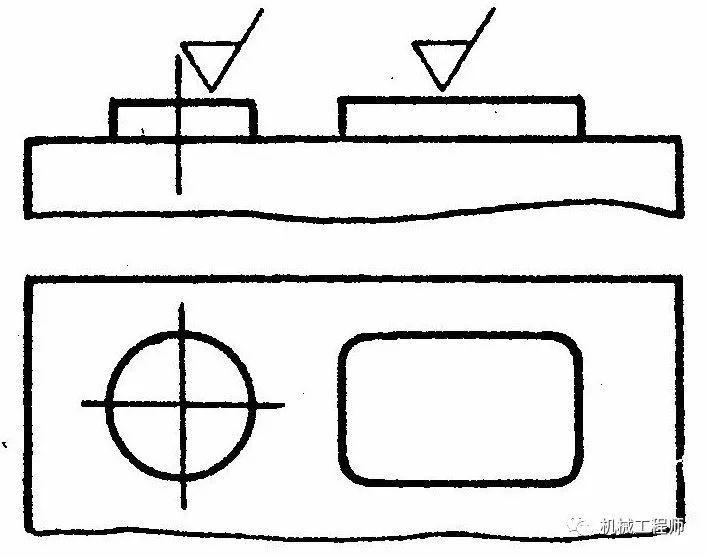

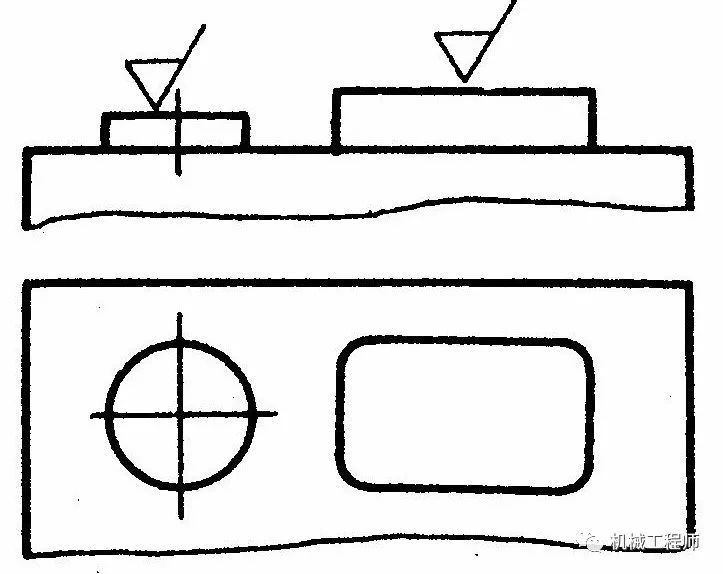

台阶面不等高，加工时需两次安装或两次调刀

台阶面设计成等高，可以减少辅助时间

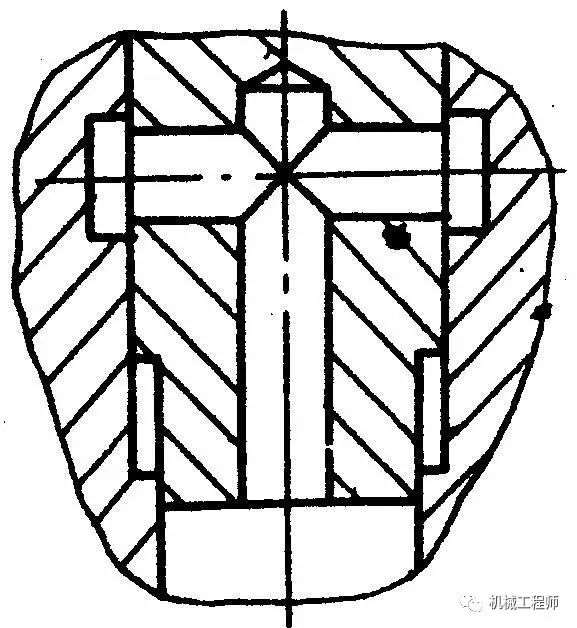

19

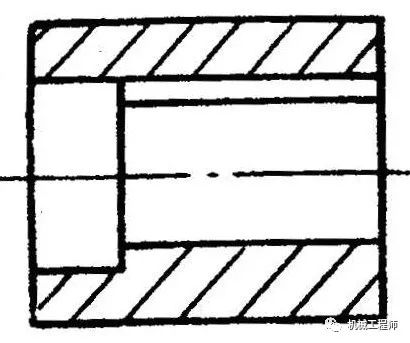

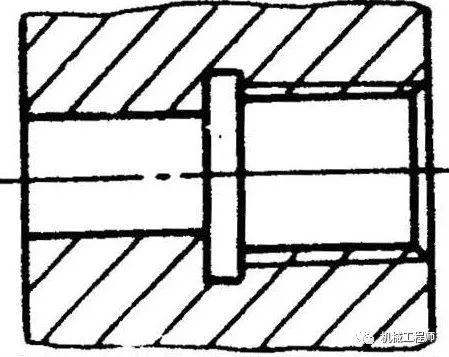

孔内壁设计沟槽不便加工

将沟槽设计在装配件外圆柱面上，可以方便加工
