机械设计实用机构案例分享，收藏起来经常复习*佳

2025-01-13

机械设计实用机构案例分享，一起来看看！

直动机构

垂直线轴承座直动机构

利用线性导向轴、直线轴承座单元的直动机构的例子。通过使用带嵌入部的轴，比较容易确保组装时的精度(平行度)。

编者点评：轴伸入到连接板上的孔内，导向轴的平行度由孔的位置精度决定。

主要零件

零件名称FA电子目录1轴直线运动零件> 线性导向轴2直线轴承直线运动零件> 直线轴承

	零件名称	FA电子目录
1	轴	直线运动零件> 线性导向轴
2	直线轴承	直线运动零件> 直线轴承

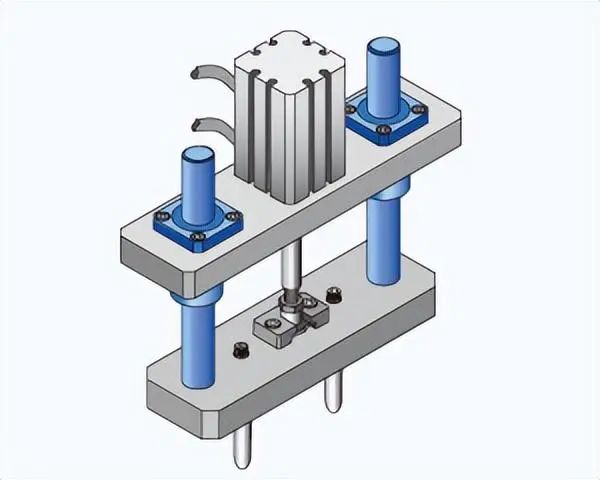

垂直移动机构

使用带法兰的直线轴承上下移动的单元例。由于使用了带法兰的直线轴承，所以不需要制作轴承座。

编者点评：注意气缸缸杆与定位销安装板采用浮动连接结构。

主要零件

零件名称FA电子目录1轴直线运动零件> 线性导向轴2直线轴承直线运动零件> 直线轴承

	零件名称	FA电子目录
1	轴	直线运动零件> 线性导向轴
2	直线轴承	直线运动零件> 直线轴承

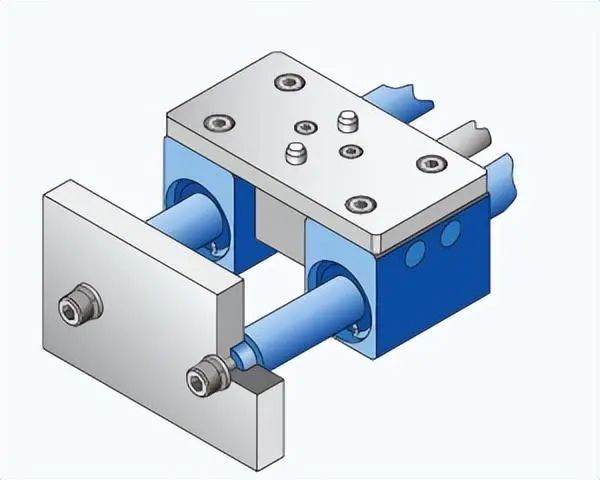

气缸行程调整机构

使用固定环来调整双轴气缸行程的例子。利用内径的螺丝，很容易实现细微的调整。

编者点评：固定环内孔为螺纹孔，便于调节位置，开口螺钉紧固结构便于固定环位置固定。

主要零件

零件名称FA电子目录1固定环直线运动零件>固定环

	零件名称	FA电子目录
1	固定环	直线运动零件>固定环

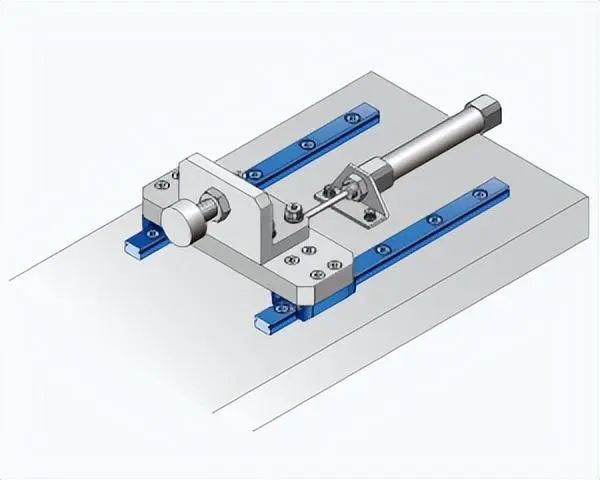

直动推进器 1

利用直线导轨和气缸的推进器例。若选择小型，即可将高度控制得很低。

编者点评：注意气缸缸杆与移动快采用浮动连接方式；可采用单导轨代替双导轨，如因导向精度要求，也可采用单导轨双滑块结构。

主要零件

	零件名称	FA电子目录
1	微型直线导轨	直线运动零件> 直线导轨 > 微型

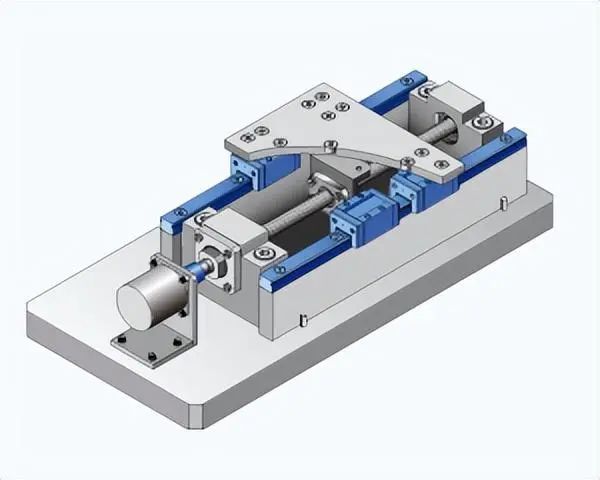

滚珠丝杠直动机构

利用直线导轨和滚珠丝杠的直动机构的典型例。为了确保滚珠丝杠的空间，导轨上需要垫片。

编者点评：1、要保证两条导轨及滚珠丝杆的平行度，可通过结构设计及加工精度来保证；2、保证移动板与滑块锁紧后，再与螺母锁紧时阻力最小除采用垫片调节的方法外，螺母与移动板可采用销连接方式即Z向为浮动式结构。

主要零件

零件名称FA电子目录1微型线性导轨直线运动零件>直线导轨> 微型2联轴器联轴器、带轮、齿轮、传动零件 > 联轴器、轴接头

	零件名称	FA电子目录
1	微型线性导轨	直线运动零件>直线导轨> 微型
2	联轴器	联轴器、带轮、齿轮、传动零件 > 联轴器、轴接头

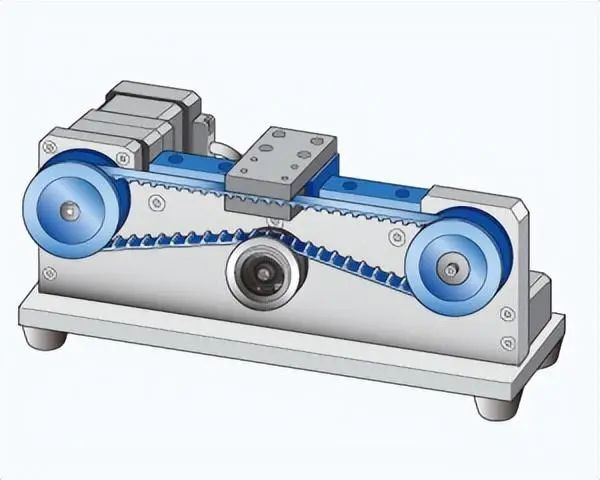

皮带驱动穿梭机机构

将直线导轨作为导轨，同步带轮和皮带作为驱动源的直动穿梭机机构例。利用外部张力调整理想的穿梭机运动。

编者点评：同样是采用同步带作为动力机构也有多重结构形式，如类似滚珠丝杆直动机构的双导轨结构型式，还可采用开式同步带（同步带不动，动力在同步带轮上）

主要零件

	零件名称	FA电子目录
1	微型直线导轨	直线运动零件>直线导轨> 微型
2	同步带轮	联轴器、带轮、齿轮、传动零件 > 同步带轮、惰轮
3	同步带	联轴器、带轮、齿轮、传动零件 > 同步带

简易垂直移动机构

是1个轴和无油衬套的导轨驱动的简易直动机构。不需要精密导轨的时候，可以更节省空间。

编者点评：代替带导向结构的气缸可降低成本。注意此处气缸杠杆与移动板并没有采用浮动连接方式，所以导向轴承不能太精密。

主要零件

	零件名称	FA电子目录
1	轴	直线运动零件> 线性导向轴
2	无油衬套	直线运动零件> 无油衬套、垫圈

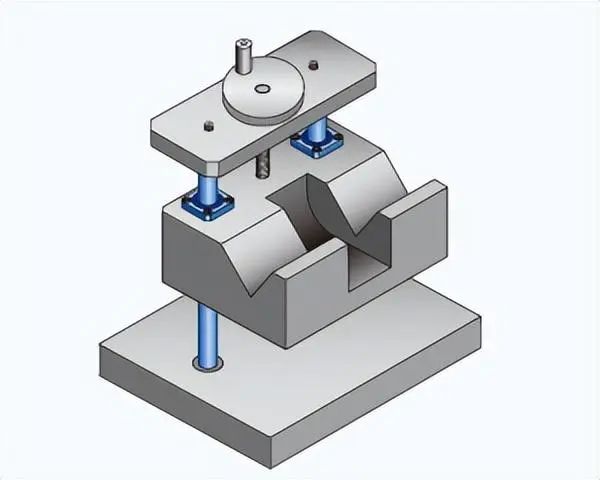

手动升降机

手动让工件支座上下移动的机构例。根据工件姿势的精度，也可以使用无油衬套的导轨。

编者点评：1、根据具体结构可采用专业螺母；2、如果螺杆本身不具备自锁功能，需增加锁紧机构。

主要零件

	零件名称	FA电子目录
1	轴	直线运动零件> 线性导向轴
2	直线轴承	直线运动零件> 直线轴承

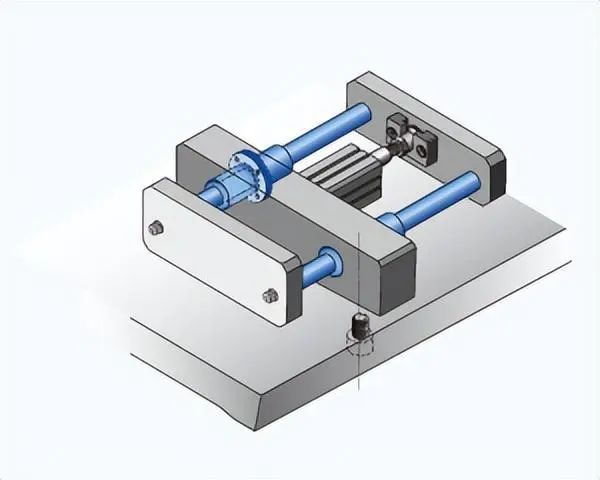

直动推进器2

利用气缸驱动的直动机构例。图中用到了中心法兰轴承，根据负荷的施加情况，也可以使用法兰位置不同的轴承。

编者点评：用不带法兰的直线轴承成本会更低，可采用卡簧对直线轴承轴向定位。

主要零件

	零件名称	FA电子目录
1	轴	直线运动零件> 线性导向轴
2	直线轴承	直线运动零件> 直线轴承

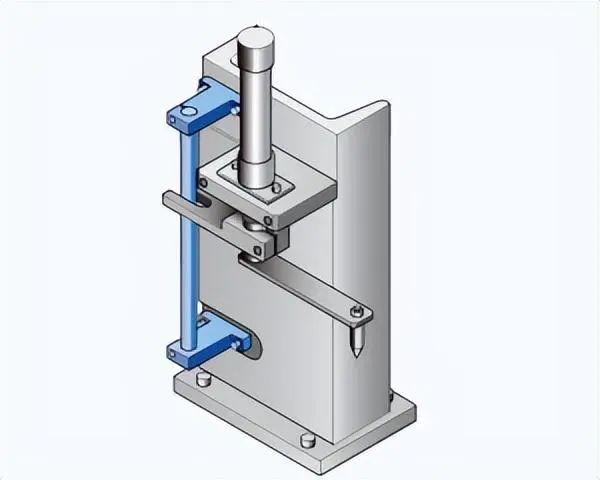

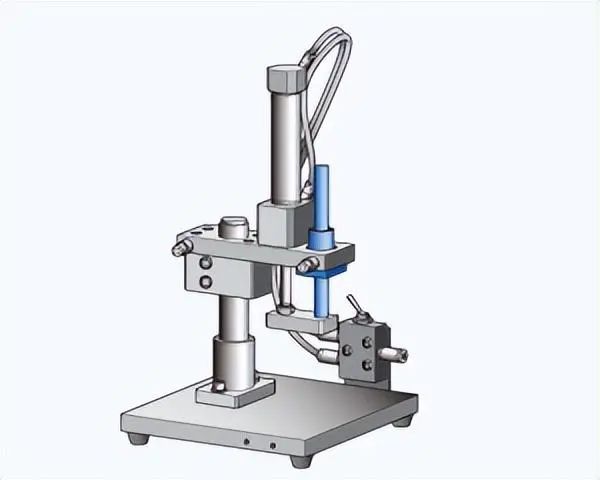

粗定位垂直移动机构

只需要限制转动的直动机构的例子。导向轴支座上安装的轴不引导直线运动，所以只发挥限制转动的功能。

编者点评：只限制转动，导向精度要求不高。

主要零件

	零件名称	FA电子目录
1	轴	直线运动零件> 线性导向轴
2	导向轴支座	直线运动零件> 导向轴支座

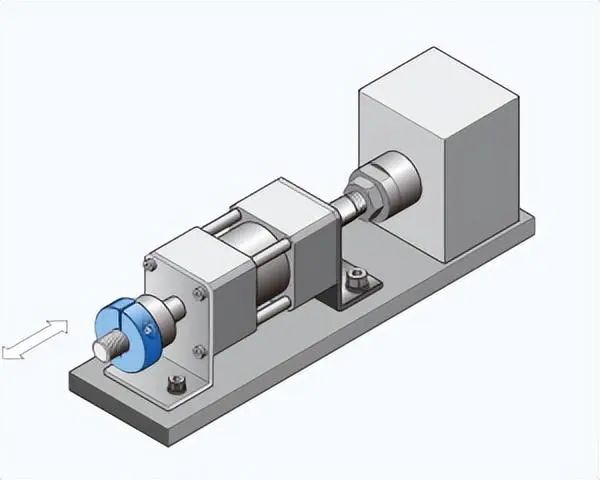

行程限位器

用带聚氨酯垫的固定环调整气缸行程的例子。若气缸推力比固定环的推力保持力还大，就不能发挥作用，所以选择气缸、固定环时必须注意。

编者点评：采用导杆作为导向结构时常用固定环来限位，结构简单调整方便。

主要零件

	零件名称	FA电子目录
1	轴	直线运动零件> 线性导向轴
2	直线轴承	直线运动零件>直线轴承
3	固定环	直线运动零件> 固定环

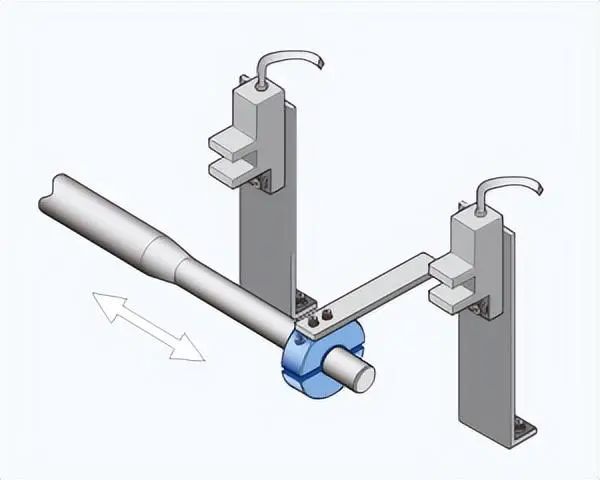

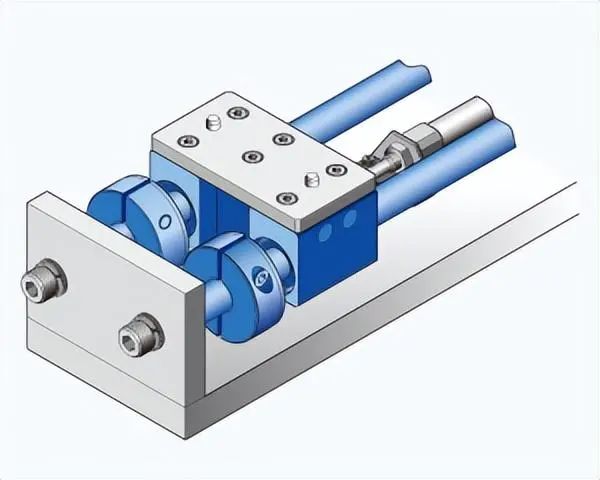

调整制动杆块机构

在带螺纹孔的固定环上安装制动杆块的例子。通过移动固定环，组装现场也可以调整制动杆块的位置。

主要零件

	零件名称	FA电子目录
1	固定环	直线运动零件> 固定环

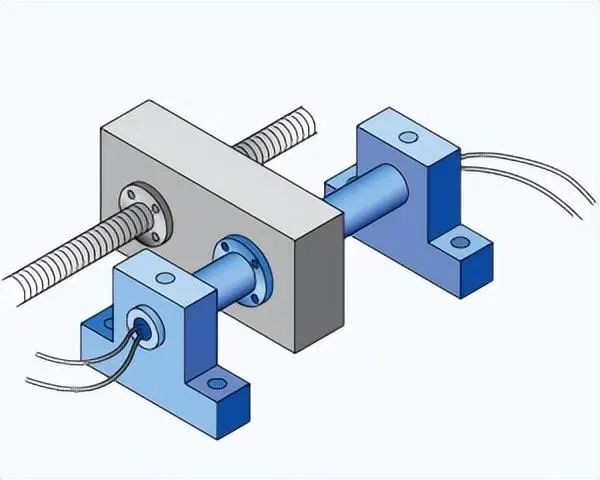

中空轴内布线

将管轴作为导轨的进料机构例。管轴为中空结果，所以如图所示，布线（布管）可以从内部通过。

主要零件

	零件名称	FA电子目录
1	轴	直线运动零件> 线性导向轴
2	直线轴承	直线运动零件> 直线轴承
3	导向轴支座	直线运动零件> 导向轴支座
