游标卡尺读数及使用方法

  01 游标卡尺寸的种类

目前常见的游标卡尺寸有以下三种：

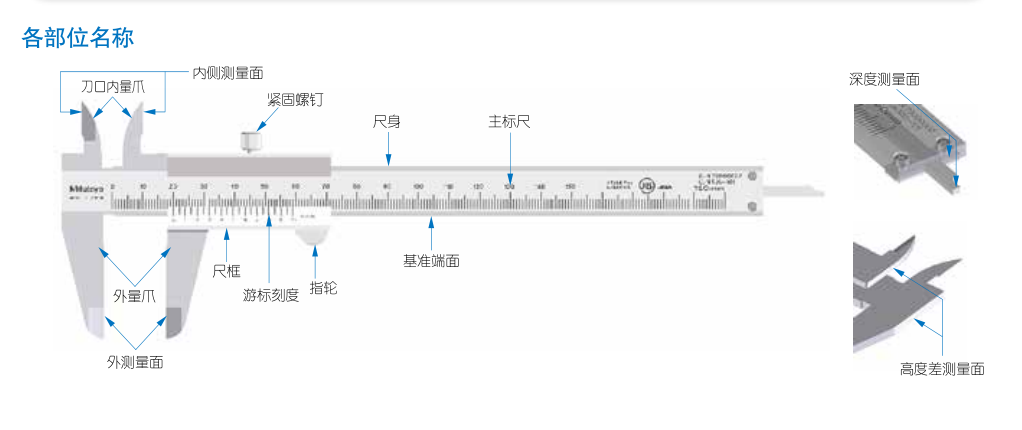

1.标准游标卡尺

标准游标卡尺

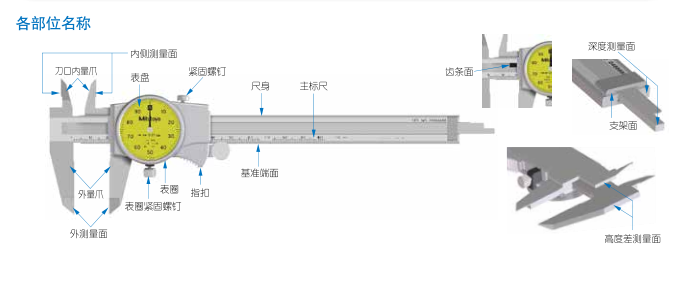

2.带表卡尺

带表卡尺

3.数显卡尺

数显卡尺

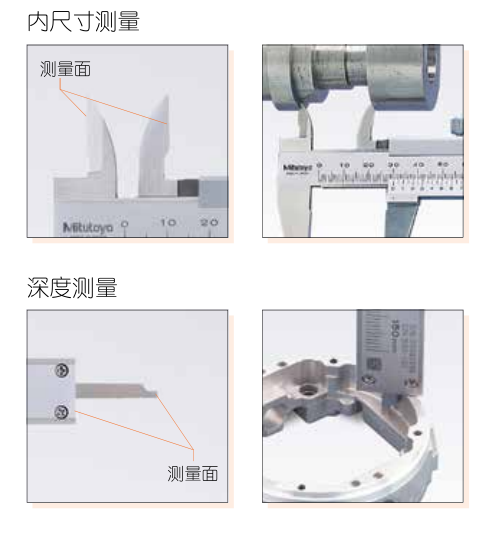

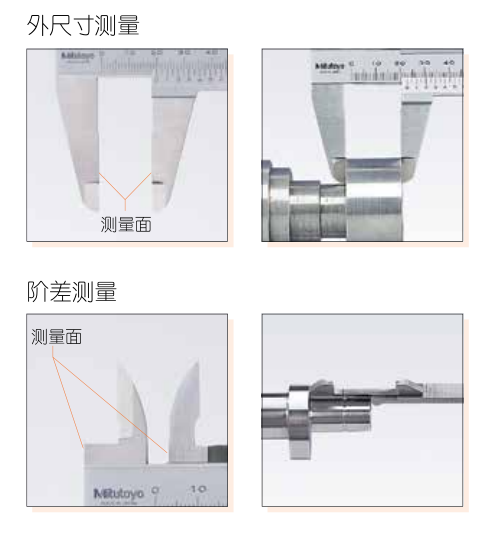

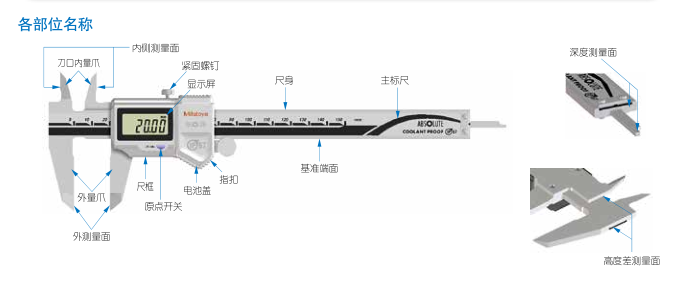

  02 游标卡尺的用法

  03 游标卡尺寸在使用前注意事项

1. 使用少量润滑油擦拭基准端面及滑动部位.

2. 全行程来回移动尺框，确认是滑动是否顺畅，有无被卡住等情况.

3.清洁测量面，然后使其贴合，确认下面的内容!

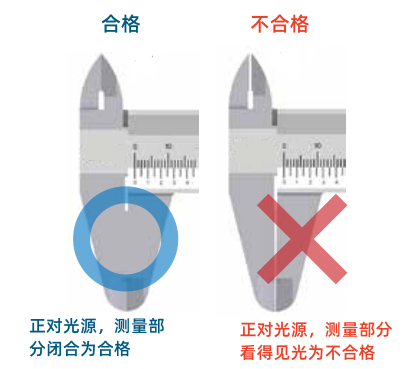

外侧测量面（外卡）:对准光源时，看不到光是合格的，可正常使用。有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光，需要清理后再使用。

内侧测量面（内卡）:对准光源时，仅能看到一点光的状态是正常的。

4.上面一步检查完成后，闭合后不透光的同时，查看卡尺刻度基准是否对齐（主尺和副尺寸0点对齐），带表卡指针正对0点，数显卡尺显示为0（或重置为0点）。

★测量前的基准对0非常重要，是每次检测前必不可少的步骤。

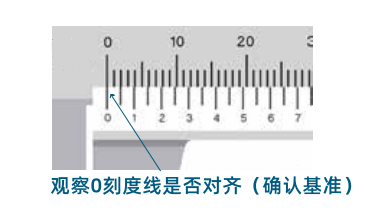

标准游标卡尺对0

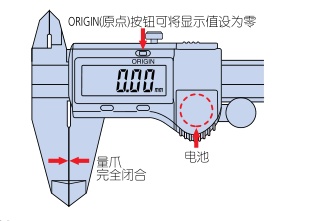

数显卡尺寸对0

  04 游标卡尺在使用中注意事项

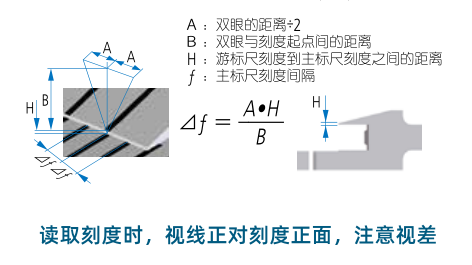

1. 读取刻度时，请将视线对准正面，注意视差。

数显卡尺可忽略，直接读取数值。

2.测量时，使用适当的力量检查，测量尺寸时，工件测量部位条件允许，尽量在量爪根部测量。

3.请不要在测量面倾斜的状态下测量，这样会导致测量不准确。

4. 游标卡尺寸的读数

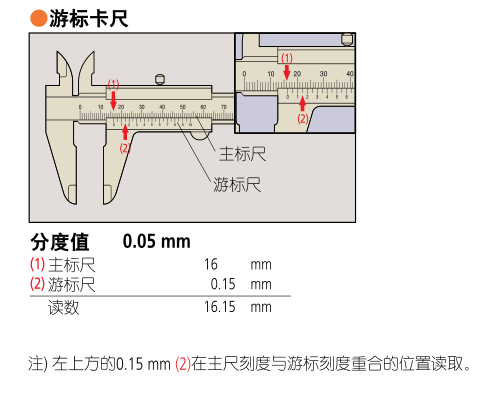

标准游标卡尺

标准游标卡尺读法：

主标尺对齐刻线度取值+游标尺对齐刻度线取值

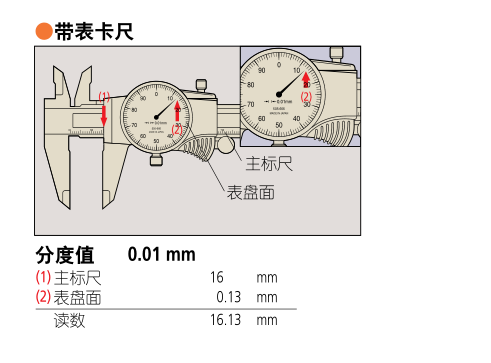

带表卡尺

带表卡尺读法：

主标尺对齐刻线度取值+表盘数值

数显卡尺读法：直接读取数显数值。

  05 使用后注意事项

1. 使用后，确认各部位有无损伤并将整体清洁干净。在附着有水溶性切削油等场所使用时，清洁后，擦干水分，如果长期不用，需进行防锈处理。

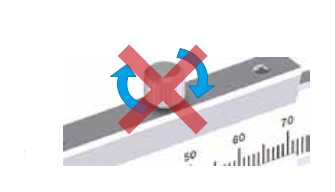

2. 将外侧量爪打开0.2~2mm左右，无需拧紧紧固螺钉保管。









   不需要拧紧紧固螺钉

3.将卡尺放入专用的盒子里，尺量避免长期存放在在高温高湿、多尘埃及多油污的场所。
